Zdvihový objem motoru představuje celkový prostor, který písty vytlačí při pohybu mezi úvratěmi, a přímo určuje potenciál spalovacího procesu pro tvorbu výkonu. Tato hodnota zásadně ovlivňuje nejen výsledný výkon motoru a točivý moment, ale také efektivitu využití paliva v závislosti na zvoleném poměru vrtání a zdvihu válců.
📊 Klíčová fakta
- Zdvihový objem motoru je součet objemů všech válců a vyjadřuje se v litrech nebo cm³.
- Výpočet jednoho válce: π × vrtání² × zdvih / 4, celkový objem je součtem všech válců.
- Poměr vrtání a zdvihu ovlivňuje charakter motoru – oversquare umožňuje vysoké otáčky, undersquare zvyšuje točivý moment.
- Výkon motoru roste se zdvihovým objemem, ale závisí i na dalších faktorech jako přeplňování a konstrukce ventilů.
- Moderní čtyřválec 2,0 l turbo může nahradit 3,5 l V6 s o 20-30 % nižší spotřebou paliva.
Co je zdvihový objem motoru a jak se počítá

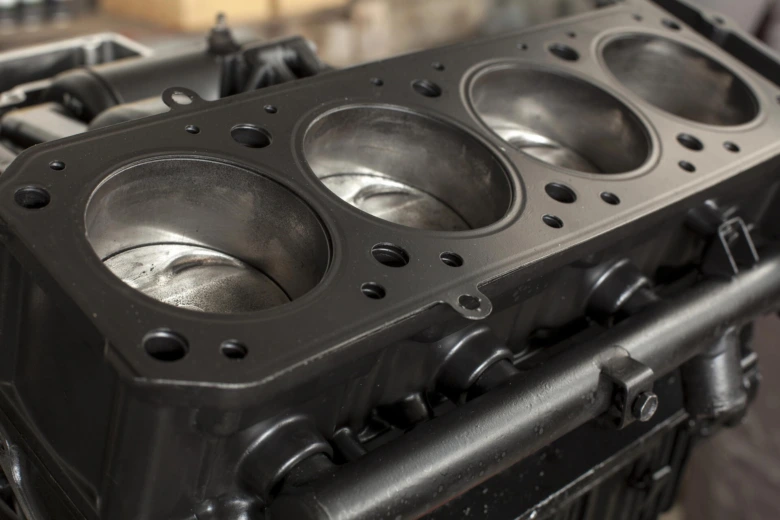

Zdvihový objem motoru představuje celkový prostor, který písty během svého pohybu mezi horní a dolní úvratí uvolní uvnitř všech válců. Tato hodnota přímo určuje, kolik směsi paliva a vzduchu dokáže motor nasát pro jeden pracovní cyklus, což následně ovlivňuje výkon motoru i točivý moment.
Co je zdvihový objem motoru?
Zdvihový objem motoru definuje součet pracovních objemů všech válců daného agregátu. Čím je tento objem větší, tím více směsi motor pojme, což obvykle vede k vyššímu výkonu. Hodnota se standardně uvádí v centimetrech krychlových (cm³) nebo zaokrouhleně v litrech (L). Pokud se setkáte s označením jako 2.0 TDI, číslo 2.0 označuje právě přibližný zdvihový objem motoru v litrech. Znalost tohoto parametru je zásadní pro pochopení charakteristiky motoru, ať už jde o tradiční konstrukce nebo moderní trendy, jako je downsizing motoru a elektrifikace vozidel.
Jak se počítá zdvihový objem motoru?
Výpočet zdvihového objemu motoru vychází z geometrických parametrů válce. Pro zjištění objemu jednoho válce použijte vzorec: π × vrtání² × zdvih / 4. Celkový objem pak získáte vynásobením tohoto čísla počtem válců v bloku motoru.
- Vrtání: vnitřní průměr válce v milimetrech.
- Zdvih: dráha pístu mezi dolní a horní úvratí v milimetrech.
- Počet válců: celkový počet komor v bloku motoru.
Odborná rada: Při výpočtu motoru Honda K20A, který využívá vrtání 86 mm a zdvih 86 mm ve čtyřech válcích, dostanete objem jednoho válce 499,5 cm³ a celkový součet 1 998 cm³, tedy 2,0 litru.
Co je zdvih motoru a jak souvisí se zdvihovým objemem?
Zdvih motoru představuje fyzickou vzdálenost, kterou píst urazí mezi dolní a horní úvratí. Tento parametr společně s vrtáním vytváří poměr vrtání a zdvihu, jenž zásadně ovlivňuje, zda bude motor disponovat vyšším výkonem ve vysokých otáčkách, nebo spíše vyšším točivým momentem v nízkých otáčkách. Poměr nad 1,0 (oversquare) umožňuje díky krátkému zdvihu dosahovat vysokých otáček, zatímco poměr pod 1,0 (undersquare) zlepšuje efektivitu hoření směsi. Častá chyba při posuzování motorů spočívá v ignorování tohoto poměru; samotný objem totiž neříká vše o charakteru motoru. Na co si dát pozor: při zvýšení zdvihového objemu o 10 % a více je nutné použít kvalitnější materiály ventilů, například slitiny Inconel 751, aby ventily odolaly teplotám výfukových plynů přesahujícím 900 °C.
| Typ motoru | Objem (L) | Typický výkon |
|---|---|---|
| Malý přeplňovaný | 1,0 | 100 – 130 koní |
| Střední atmosférický | 1,8 – 2,5 | 140 – 200 koní |
| Výkonný V6 turbo | 3,0 | přes 400 koní |
| Americký V8 | 5,0 – 6,2 | 400 – 700+ koní |
Zdvihový objem se hodí pro řidiče hledající spolehlivost a lineární zátah atmosférických motorů, zatímco pro řidiče preferující nízkou spotřebu paliva a vysoký točivý moment v nízkých otáčkách jsou vhodnější moderní přeplňované jednotky s menším objemem. Výkon dvou motorů se stejným zdvihovým objemem se může výrazně lišit díky technologiím, jako je přeplňování, konstrukce ventilového rozvodu nebo hybridní pohony.
Poměr vrtání a zdvihu a jeho vliv na charakter motoru
Poměr vrtání a zdvihu zásadně definuje mechanický charakter každého spalovacího motoru a přímo ovlivňuje jeho schopnost generovat výkon v různých otáčkových pásmech. Průměr válce, zdvih a jejich vzájemný vztah určují, jak efektivně motor pracuje s palivem a jaké dosahuje maximální rychlosti pístů.
Co znamená poměr vrtání a zdvihu?
Poměr vrtání a zdvihu vyjadřuje geometrický vztah mezi průměrem válce a délkou dráhy, kterou píst urazí mezi úvratěmi. Pokud je vrtání větší než zdvih, mluvíme o konstrukci oversquare, kde je poměr vyšší než 1,0. Hodnota přesně 1,0 definuje square motor, zatímco u typu undersquare je zdvih delší než průměr vrtání, což znamená poměr nižší než 1,0. Tento parametr je klíčový pro výpočet zdvihového objemu motoru, neboť celkový objem válců přímo závisí na ploše vrtání vynásobené délkou zdvihu. Jak uvádí odborná literatura, například na stránkách Wikipedia o zdvihovém objemu motoru, tyto geometrické proporce jsou základem pro pochopení dynamiky spalovacího procesu.
Jak poměr vrtání a zdvihu ovlivňuje charakter motoru?
Oversquare motory díky většímu průměru válce pojmou rozměrnější sací a výfukový ventil, což zlepšuje plnění válců a umožňuje dosahovat vysokých otáček motoru. Naopak undersquare konstrukce zvyšuje točivý moment v nízkých otáčkách díky delší páce klikové hřídele a lepší efektivitě hoření směsi. Square motory představují kompromis mezi těmito světy a často se využívají u agregátů, kde je vyžadována vyvážená spotřeba paliva i výkon motoru. V kontextu moderního trendu downsizing motoru se inženýři snaží optimalizovat tyto parametry pro dosažení co nejnižších emisí při zachování dynamiky jízdy.
| Typ poměru | Charakteristika | Hlavní výhoda |
|---|---|---|
| Oversquare (>1,0) | Velké vrtání, krátký zdvih | Vysoké otáčky a výkon |
| Square (=1,0) | Vyvážené parametry | Univerzálnost a kultivovanost |
| Undersquare (<1,0) | Malé vrtání, dlouhý zdvih | Vysoký točivý moment |
Odborná rada: Častou chybou při výběru vozu je zaměňování celkového objemu za výkon. Motor s menším zdvihovým objemem a konstrukcí oversquare může mít vyšší špičkový výkon než motor s větším objemem, který je naladěn jako undersquare pro tah v nízkých otáčkách. Tento typ motoru se hodí pro sportovní jízdu, zatímco undersquare motory jsou ideální pro tahání přívěsů nebo dlouhé dálniční trasy.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Jak zdvihový objem ovlivňuje výkon, točivý moment a spotřebu paliva
Zdvihový objem motoru představuje součet objemů všech válců, ve kterých dochází ke spalování palivové směsi. Tento parametr zásadně určuje dynamické vlastnosti vozidla, přičemž jeho vliv na výkon motoru a točivý moment je přímý.
Jak zdvihový objem ovlivňuje výkon motoru?
Zdvihový objem motoru přímo určuje množství nasáté směsi vzduchu a paliva v jednom pracovním cyklu. Obecně platí, že vyšší objem umožňuje generovat vyšší výkon motoru, protože motor spálí více paliva najednou. Například běžný tříválcový motor o objemu 1,0 l dosahuje výkonu kolem 100 koní, zatímco atmosférický osmiválec V8 o objemu 6,2 l snadno překročí hranici 700 koní. Zde je přehled typických výkonových hodnot:
- Motor 1,0 l: 70 až 120 koní
- Motor 2,0 l: 150 až 300 koní
- Motor 6,2 l: 450 až 700+ koní
Jak zdvihový objem ovlivňuje točivý moment?
Zvětšení zdvihového objemu zvyšuje točivý moment, což řidič pocítí především při pružném zrychlení a tažení těžkých nákladů. Točivý moment je síla působící na klikovou hřídel a u větších motorů je dostupný již v nízkých otáčkách. Výpočet zdvihového objemu vychází z hodnoty vrtání válce a zdvihu pístu, přičemž jejich vzájemný poměr vrtání a zdvihu definuje charakteristiku motoru. U moderních konstrukcí se stále častěji prosazuje downsizing motoru, kdy se menší objem doplňuje přeplňováním, aby se dosáhlo podobného točivého momentu jako u větších atmosférických jednotek.
Jak zdvihový objem ovlivňuje spotřebu paliva?
Spotřeba paliva přirozeně roste s větším zdvihovým objemem, neboť větší spalovací prostory vyžadují pro svůj provoz více energie. V reálném provozu platí, že objemnější motory vykazují vyšší emise motorů, což vede k vyšším nákladům na provoz.
Odborná rada: Při výběru vozu zvažte způsob využití. Pro městský provoz se hodí menší motory s nízkou spotřebou, zatímco pro častou jízdu po dálnici s nákladem je vhodnější vyšší objem. Častá chyba: očekávání nízké spotřeby u velkoobjemových motorů při sportovní jízdě.
Aktuálním trendem je elektrifikace vozidel a hybridní pohony, které umožňují kombinovat výhody spalovacího motoru s efektivitou elektromotoru. Tato řešení efektivně snižují celkovou spotřebu paliva bez nutnosti trvalého omezení zdvihového objemu.
Technické nároky a úpravy motoru při zvýšení zdvihového objemu
Zvýšení zdvihového objemu motoru přímo ovlivňuje termodynamické namáhání celého agregátu. Při navýšení objemu o 10 % dochází k nárůstu objemu nasávané směsi, což vyžaduje efektivnější plnění válců a upravený výfukový systém. Pro začátečníky je důležité pochopit, že význam zdvihového objemu motoru spočívá v potenciálu pro vyšší točivý moment, který však musí zvládnout odolnější komponenty. Častou chybou při úpravách je podcenění tepelné stability ventilového rozvodu, který musí odolat zvýšeným teplotám výfukových plynů.
Materiálové limity a tepelná odolnost
Výfukové ventily běžně pracují v teplotním rozmezí 800 až 900 °C. Při úpravách motoru se proto standardní materiály nahrazují superslitinami, jako je Inconel 751, které vykazují strukturální integritu až do 1 000 °C.
- Inconel 751 – slitina niklu a chromu pro extrémní teplotní odolnost.
- Nitridované oceli – zvyšují tvrdost povrchu a odolnost proti otěru.
- Duté ventily plněné sodíkem – zajišťují rychlejší odvod tepla z talíře ventilu do dříku.
Odborná rada: Při výpočtu zdvihového objemu musíte vždy zohlednit poměr vrtání a zdvihu, který určuje celkové charakterové vlastnosti motoru. Tato úprava se hodí pro závodní účely a zvýšení výkonu v nízkých otáčkách, nikoliv pro běžné vozy s downsizingem motoru, kde by vedla k neúměrnému nárůstu spotřeby paliva a emisí motorů. Kromě samotného objemu určuje výkon motoru také časování ventilů a efektivita spalovacího procesu. Pokud vás zajímá přesný návod na výpočet zdvihového objemu motoru krok za krokem, vycházejte ze vzorce V = (π × vrtání² / 4) × zdvih × počet válců.
Moderní trendy: downsizing, elektrifikace a vliv na význam zdvihového objemu
Moderní trendy v automobilovém průmyslu zásadně mění pohled na to, jak ovlivňuje zdvihový objem výkon motoru. Dříve platilo přímé pravidlo, že větší objem rovná se vyšší výkon, dnes však vládne downsizing motoru. Tento přístup využívá přeplňování turbodmychadlem a vyspělé materiály ventilů, díky čemuž dosahuje menší motor stejných parametrů jako jeho objemnější předchůdci. Výsledkem je citelně nižší spotřeba paliva a redukce emisí motorů při zachování dynamiky jízdy.
Elektrifikace vozidel dále oslabuje význam zdvihového objemu motoru jako hlavního měřítka síly stroje. Hybridní pohony kombinují spalovací jednotku s elektromotorem, který vykrývá slabší točivý moment v nízkých otáčkách.
- Čtyřválec 2,0 l s turbem nahrazuje atmosférický 3,5 l V6 při úspoře paliva o 20 až 30 %.
- Hybridní 1,8 l motor dosahuje dynamiky srovnatelné s 2,5 l benzínem, avšak s výrazně nižšími emisemi.
Odborná rada: Při výběru vozu se zaměřte spíše na točivý moment a průběh výkonu než na samotné centimetry krychlové. Downsizing je ideální pro řidiče preferující efektivitu, avšak pro dlouhodobou zátěž a tahání těžkých přívěsů mohou být větší objemy stále mechanicky odolnější. Častá chyba: podcenění nároků na kvalitu oleje u přeplňovaných motorů s malým objemem, kde vysoké tepelné namáhání vyžaduje dodržování servisních intervalů bez kompromisů.
Časté dotazy k tématu zdvihového objemu motoru
Otázka: Co je zdvihový objem motoru?
Zdvihový objem motoru je součet objemů všech válců a vyjadřuje se v litrech nebo cm³. Definujeme jej jako prostor, který urazí písty během jednoho cyklu.
Otázka: Jak se vypočítá zdvihový objem motoru?
Vzorec pro výpočet jednoho válce je π × vrtání² × zdvih / 4. Celkový zdvihový objem získáte vynásobením tohoto výsledku počtem všech válců v motoru.
Otázka: Jaký vliv má zdvihový objem na výkon motoru?
Vyšší zdvihový objem obvykle znamená vyšší výkon motoru a točivý moment. Výkon však závisí také na přeplňování, časování ventilů a efektivitě spalování.
Otázka: Co znamená poměr vrtání a zdvihu u motoru?
Oversquare konfigurace s větším vrtáním umožňuje vysoké otáčky. Undersquare provedení s delším zdvihem naopak efektivněji zvyšuje točivý moment motoru.
Otázka: Jak se liší výkon motorů podle zdvihového objemu?
Malé motory 1,0-1,6 l dosahují výkonu 100-130 koní. Velké osmiválce s objemem 6,2 l běžně překračují hranici 700 koní.
Otázka: Jaký je rozdíl mezi zdvihovým objemem a celkovým objemem motoru?
Zdvihový objem představuje pracovní prostor válců během jednoho cyklu. Celkový objem motoru v marketingovém smyslu často odpovídá právě součtu pracovních objemů všech válců.
Otázka: Jak ovlivňuje zdvihový objem spotřebu paliva?
Vyšší zdvihový objem obvykle zvyšuje spotřebu paliva při běžné zátěži. Moderní downsizing motoru však tento efekt snižuje použitím turbodmychadel pro udržení výkonu.
Otázka: Co je downsizing a jak souvisí se zdvihovým objemem?
Downsizing je proces zmenšení zdvihového objemu při zachování výkonu. Využívá přeplňování, čímž snižuje emise a spotřebu paliva při částečném zatížení.
Otázka: Jak ovlivňuje elektrifikace vozidel význam zdvihového objemu?
Elektrifikace vozidel snižuje závislost na velkém zdvihovém objemu. Elektromotory poskytují okamžitý točivý moment, čímž doplňují nebo zcela nahrazují spalovací jednotky.
Otázka: Jaké materiály se používají na ventily u větších motorů?
Používají se žárupevné slitiny jako Inconel 751 nebo Nimonic 80A. Tyto materiály odolávají teplotám dosahujícím až 1 000 °C při vysokém zatížení.
Otázka: Jaký je význam poměru vrtání a zdvihu u motorů Formule 1?
Formule 1 využívá extrémní oversquare poměry. To umožňuje dosahovat otáček až 20 000 ot./min a instalaci velkých sacích ventilů pro maximální plnění.
Otázka: Proč je důležitý poměr průměru sacích a výfukových ventilů?
Sací ventil by měl mít 38-42 % vrtání a výfukový 32-36 % vrtání. Tento poměr zajišťuje optimální výplach válců a vysoký výkon motoru.
Otázka: Jak se měří zdvihový objem v centimetrech krychlových?
Výpočet zdvihového objemu probíhá přesnou geometrií válce v cm³. Výsledná hodnota určuje velikost motoru a zásadně ovlivňuje jeho charakteristiku.
Otázka: Jaký je vztah mezi zdvihem a točivým momentem?
Delší zdvih pístu v rámci undersquare konstrukce zvyšuje točivý moment. Tento princip využívají zejména motory navržené pro vysokou tažnou sílu v nízkých otáčkách.
Otázka: Jak se změní objem motoru při zvětšení vrtání ze 86 mm na 90 mm při zachování zdvihu 86 mm?
Objem čtyřválcového motoru se zvýší z 1 998 cm³ na přibližně 2 190 cm³. Odborná rada: Častá chyba při úpravách je podcenění pevnosti bloku motoru po zvětšení vrtání, což může vést k prasknutí stěn válců.
Pro koho se hodí: Velký zdvihový objem je ideální pro řidiče preferující lineární nárůst výkonu a vysoký točivý moment v nízkých otáčkách. Naopak, pro řidiče zaměřené na nízké provozní náklady a městský provoz je vhodnější volbou motor s menším zdvihovým objemem a turbodmychadlem.
