Jednoduché a efektivní způsoby instalace zadní kamery do auta

Správná montáž zadní kamery výrazně zlepšuje přehled o prostoru za vozidlem a eliminuje riziko kolizí při parkování. Efektivní vedení kabeláže pod čalouněním interiéru zajistí estetický vzhled, zatímco využití Hard Wire Kit sady umožní trvalé napájení kamery do auta přímo z pojistkové skříně.

Jak vybrat správné místo pro umístění zadní kamery v autě

Správné umístění zadní kamery v autě přímo ovlivňuje kvalitu záznamu a vaši bezpečnost při couvání. Ideální poloha zajišťuje široké zorné pole bez rušivých prvků karoserie, přičemž optimální poměr v záběru tvoří 60 % vozovky a 40 % horizontu.

Kam umístit zadní kameru v autě pro nejlepší výhled?

Nejlepším místem pro instalaci zadní kamery je střed zadní části vozu, konkrétně prostor těsně nad registrační značkou. Toto umístění kamery v autě zaručuje symetrický obraz a eliminuje slepé úhly, které vznikají při instalaci na krajích nárazníku. Při hledání ideálního bodu berte v úvahu, že čistota objektivu je klíčová – vyhněte se proto místům, kde se snadno usazuje nečistota z rozvířené vody. Pokud máte na kufru výrazný spoiler, ujistěte se, že jeho hrana nezasahuje do zorného pole kamery. Pozor si dejte na odlesky od chromovaných částí vozu nebo osvětlení značky, které mohou v noci oslnit snímač.

• Středová osa vozu nad registrační značkou poskytuje nejširší úhel zorného pole.
• Vyhněte se montáži v blízkosti výfuku, kde teplo a saze rychle znehodnotí obraz.
• Čistota objektivu je zásadní, proto volte místo chráněné před přímým nánosem bláta.

Jak správně zapojit zadní kameru k obvodu zpětného světla?

Napájení kamery do auta vyžaduje precizní práci s elektroinstalací. Červený spouštěcí kabel propojte s kladným pólem zpětného světla, zatímco černý zemnicí kabel ukostřete na čistou část karoserie nebo záporný vodič světla. Toto zapojení zajistí, že se kamera aktivuje okamžitě po zařazení zpětného chodu. Při montáži zadní kamery vždy pečlivě izolujte všechny spoje, aby nedocházelo ke korozi kontaktů vlivem vlhkosti. Před konečnou fixací kabeláže proveďte testování kamery a ověřte, zda se obraz na displeji přepne bez prodlevy.

Odborná rada: Častou chybou při instalaci je vedení kabeláže v blízkosti pohyblivých částí mechanismu víka kufru, kde hrozí prodření izolace. Pro trvalé a skryté napájení doporučuji využít Hard Wire Kit, který zajistí stabilní napětí a esteticky čistý interiér bez visících kabelů. Tato instalace se hodí pro uživatele vyžadující spolehlivost, zatímco pro občasné použití postačí jednodušší zapojení do zásuvky zapalovače.

Jak správně zapojit napájení zadní kamery k obvodu zpětného světla

Správné napájení kamery do auta zajistí její automatickou aktivaci ihned po zařazení zpátečky. Propojení s obvodem zpětného světla vyžaduje přesnou identifikaci kabeláže u zadního světlometu. Červený kabel signalizačního vodiče připojíte na kladný pól napájení žárovky zpátečky, zatímco černý kabel ukostříte na záporný vodič nebo přímo na kovovou část karoserie. K propojení používejte výhradně kvalitní rychlospojky nebo pájené spoje izolované smršťovací bužírkou, aby nedocházelo k oxidaci.

1. Identifikace vodičů – pomocí zkoušečky napětí najděte kladný kabel vedoucí ke zpětnému světlu.
2. Připojení červeného kabelu – napojte jej na identifikovaný kladný vodič zpětného světla pro spuštění přenosu obrazu.

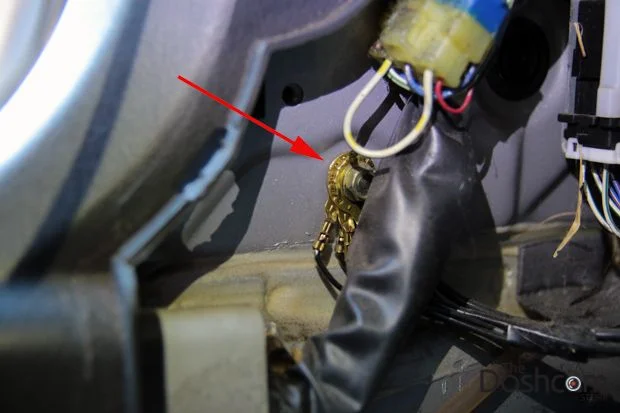

3. Ukostření černého kabelu – zajistěte pevný kontakt černého kabelu s čistým kovovým bodem karoserie vozu.
4. Testování kamery – zařaďte zpátečku při zapnutém zapalování a ověřte, zda se obraz na displeji aktivuje.

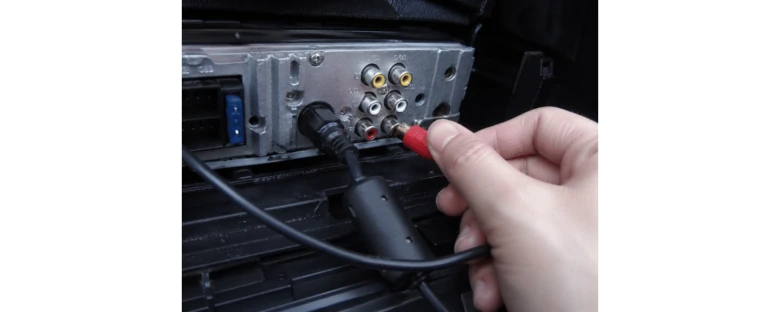

Pokud řešíte, jak připojit zadní kameru do auta k obrazovce nebo autorádiu, zajistěte správné stínění signálového kabelu, aby nedocházelo k rušení obrazu. Pro trvalé napájení bez nutnosti couvání využijte Hard Wire Kit, který propojuje zařízení přímo do pojistkové skříňky.

Odborná rada: Častou chybou je nedostatečné zaizolování spojů v náročném prostředí zadního nárazníku, kde vlhkost způsobuje korozi. Instalace se hodí pro řidiče vyžadující automatický asistovaný výhled, avšak pro laiky bez zkušeností s autoelektrikou doporučuji konzultaci s odborným servisem. Informace o technických normách a bezpečnosti provozu vozidel naleznete například na portálu eagri.cz.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

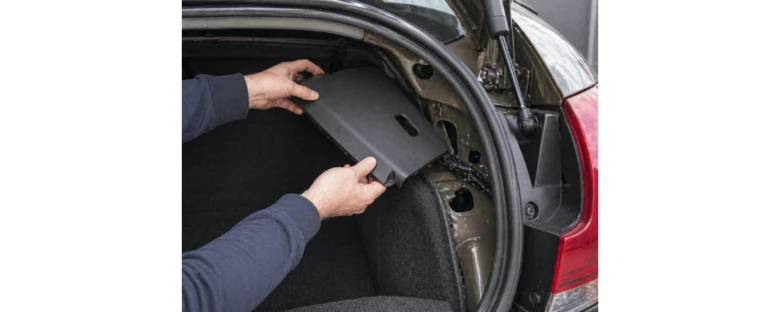

Jak vést a schovat kabeláž od zadní kamery v autě

Efektivní montáž zadní kamery vyžaduje pečlivé plánování trasy kabelu. Správné vedení kabeláže zajistí nejen estetický vzhled interiéru, ale především vaši bezpečnost. Kabel veďte pod stropní podlážkou směrem k A-sloupku, kde jej bezpečně zafixujete. Častá chyba při instalaci zadní kamery do auta spočívá v nevhodném vedení kabelu přes prostor, kde se nachází hlavová vzduchová clona. Pokud kabel povedete přímo přes modul airbagu, můžete při nehodě zabránit jeho správnému rozvinutí, což představuje kritické riziko.

Tipy pro skryté vedení kabelů

• Stropní podlážka: Kabel vsuňte pod hranu čalounění stropu pomocí plastového montážního nářadí, abyste nepoškodili látku.
• A-sloupek: Kabel veďte podél těsnění dveří nebo vnitřkem sloupku za plastovým krytem, aby nikde nevisel a nebránil výhledu.
• Pod přihrádkou: Přebytečnou délku kabelu svažte izolační páskou a upevněte pod palubní deskou mimo dosah pedálů a pohyblivých částí řízení.
• Napájení: Pokud využíváte Hard Wire Kit pro napájení kamery do auta, veďte vodiče k pojistkové skříni skrytě pod palubní deskou, přičemž využijte stávající kabelové svazky vozidla.

Odborná rada: Vždy se ujistěte, že kabeláž nikde nekříží dráhu vystřelování airbagů. Pokud instalujete zařízení sami, věnujte pozornost pevnému uchycení kabelu, aby při vibracích vozu nevznikal nepříjemný hluk. Umístění kamery v autě pro nejlepší výhled vždy konzultujte s manuálem výrobce, aby nedocházelo k odleskům od zadního skla. Tento způsob instalace se hodí pro většinu moderních vozidel, nicméně u aut s příliš těsným čalouněním nebo složitým vedením kabeláže přes průchodky pátých dveří doporučuji profesionální montáž kamery, která předejde poškození interiérových plastů a zajistí správnou těsnost.

Na co si dát pozor: Při instalaci zadní kamery u vozidel typu Dacia Dokker počítejte s nutností natažení kabelu přes celé auto, protože couvací světlo je umístěno na pravé straně, zatímco kamera bývá instalována na levé straně. Profesionální montáž kamery se hodí pro uživatele, kteří vyžadují záruku na provedenou práci a chtějí se vyhnout riziku poškození elektroinstalace nebo airbagů, zatímco svépomocná instalace je vhodná pro technicky zdatné jedince s běžným vybavením.

Jak postupovat při instalaci zadní kamery krok za krokem

Správná instalace zadní kamery do auta vyžaduje systematický přístup, který zajistí estetický vzhled interiéru i spolehlivou funkci zařízení. Následující návod na montáž zadní kamery do automobilu krok za krokem vám umožní zvládnout proces přibližně za 15 minut.

Příprava a výběr místa

Před zahájením práce si připravte plastové montážní páky, izolační pásku a izopropylalkohol pro odmaštění plochy. Optimální umístění kamery v autě je v ose vozidla, ideálně nad registrační značkou nebo na zadním skle, kde zajistíte čistý výhled bez překážek jako spoiler. Před samotným lepením držáku vždy očistěte podklad pro maximální přilnavost. Častá chyba: instalace kamery přes nečistoty vede k brzkému odpadnutí držáku vlivem vibrací a teplotních změn. Tento postup se hodí pro běžné osobní automobily se standardní elektroinstalací; pro vozy s CAN-bus sběrnicí doporučuji konzultaci s odborníkem, aby nedošlo k chybám v řídicí jednotce.

Montáž kamery a vedení kabeláže

Samotná montáž kamery vyžaduje pečlivé plánování trasy kabelů, aby nedošlo k jejich poškození nebo narušení těsnění dveří. Kabeláž by měla být vedena skrytě pod stropní podlážkou, podél A-sloupku a pod přihrádkou, přičemž nesprávné vedení může ohrozit bezpečnost, například rozvinutím vzduchové clony.

1. Připevnění kamery – fixujte zařízení na zvolené místo pomocí oboustranné lepicí pásky nebo šroubků z balení.
2. Vedení kabeláže – protáhněte kabel pod čalouněním stropu a plastovými lištami podél dveřních prahů směrem k přední části vozu.

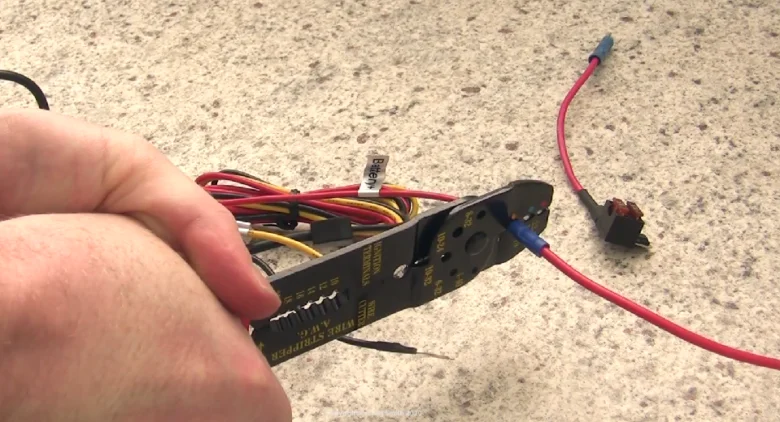

3. Zajištění spojů – všechny viditelné konektory zafixujte izolační páskou, aby nedocházelo k jejich uvolnění během jízdy.

Zapojení napájení a testování

Pro trvalé napájení kamery do auta využijte buď Hard Wire Kit pro přímé připojení k pojistkové skříni, nebo propojení s okruhem zpětného světla. Při použití Hard Wire Kitu je nutné určit typ pojistek (nejběžnější jsou MINI) a využít pojistkové pouzdro s odbočkou.

1. Připojení napájení – napojte červený vodič na kladný pól žárovky zpátečky a černý na záporný pól nebo karoserii vozu.
2. Testování funkčnosti – po zapojení zařaďte zpátečku a ověřte, zda se obraz na monitoru aktivuje bez prodlevy.
3. Seřízení úhlu – zkontrolujte výsledný obraz a v případě potřeby upravte náklon objektivu pro ideální pokrytí prostoru za vozem.

Odborná rada: Pokud instalujete kameru do vozu typu Dacia Dokker, počítejte s nutností natažení kabelu přes celé auto, protože couvací světlo je umístěno na opačné straně než kamera. Vždy se ujistěte, že objektiv není zakrytý nízkým umístěním, které by vedlo k jeho rychlému znečištění.

Jaké chyby se nejčastěji při instalaci zadní kamery dělají a jak se jim vyhnout

Při montáži zadní kamery se často setkávám s podceněním technických detailů, které mohou ovlivnit nejen funkčnost zařízení, ale i bezpečnost posádky. Nejčastější chyby při instalaci zadní kamery do auta a jak se jim vyhnout spočívají především v nesprávném vedení kabeláže v blízkosti hlavových airbagů. Pokud kabeláž vede přes aktivní zóny airbagů, může při jejich aktivaci dojít k poškození kabelu nebo ohrožení cestujících.

Odborná rada: Vždy veďte kabeláž pod těsněním dveří nebo pod čalouněním stropu tak, aby nikdy nekřížila dráhu vystřelujícího airbagu.

Při hledání místa pro umístění kamery v autě pamatujte, že špatná pozice omezuje zorné pole řidiče nebo vytváří mrtvé úhly. Kamera nesmí bránit ve výhledu skrze zpětné zrcátko a musí být pevně ukotvena. Nedostatečné upevnění kamery vede k vibracím obrazu nebo jejímu pádu při jízdě po nerovném povrchu.

• Instalace v zorném poli řidiče zvyšuje riziko rozptýlení pozornosti.
• Nedostatečné testování kamery před finálním zakrytováním kabeláže znemožní včasnou opravu napájení.
• Použití nekvalitního Hard Wire Kit může způsobit nestabilní napájení kamery do auta.

Varování: Instalace svépomocí se nehodí pro vozy s komplexní elektronikou sběrnicového systému, kde neodborný zásah do elektroinstalace může vyvolat chybové hlášení řídicí jednotky. V takovém případě je vhodnější profesionální montáž kamery.

Jak vybrat vhodný typ hardwarového kitu pro konkrétní model kamery a auta

Výběr správného napájení kamery do auta zásadně ovlivňuje spolehlivost celého systému. Hard Wire Kit slouží k přímému připojení kamery k elektrické síti vozidla, což zajišťuje funkci parkovacího režimu. Každý model kamery vyžaduje specifický kit, například řady HK3 nebo HK3-C jsou určeny pro modely jako A119 V3 či A129 DUO, zatímco novější verze HK4 a HK5 podporují pokročilé systémy jako VS1. Před nákupem vždy ověřte kompatibilitu s vaším konkrétním typem kamery a napětím palubní sítě vozidla.

Typy pojistek a napájení

Pro úspěšné zapojení je nutné identifikovat pojistkové pouzdro v interiéru vozu. Zde musíte zvolit správný adaptér odpovídající typu pojistek, které váš vůz využívá. Nejčastěji se setkáte s pojistkami typu ATC, ATS, MINI nebo moderními MICRO2.

Odborná rada: Častou chybou při instalaci zadní kamery do auta je záměna stálého napájení a spínaného proudu v pojistkové skříni. Vždy použijte zkoušečku napětí a ujistěte se, že kamera není napájena z okruhu, který se vypne ihned po zhasnutí motoru, pokud vyžadujete záznam při parkování. Správná montáž zadní kamery vyžaduje pečlivé vedení kabeláže, aby nedošlo k poškození izolace vodičů v průchodkách dveří. Tato instalace se hodí pro řidiče vyžadující automatizovaný provoz, nikoliv však pro vozidla s extrémně citlivou elektronikou, kde hrozí riziko vybití akumulátoru při nesprávném nastavení podpěťové ochrany.

Jak udržovat a čistit zadní kameru pro dlouhodobou kvalitu obrazu

Pravidelné čištění objektivu je nezbytné pro udržení ostrého záznamu, neboť zadní kamera je neustále vystavena nečistotám z vozovky a nepříznivým povětrnostním vlivům, jako je prach, sůl nebo bláto. Pro bezpečné čištění optiky používejte výhradně jemnou mikroutěrku a izopropylalkohol, který efektivně odstraňuje mastnotu a zaschlé nečistoty bez rizika poškození antireflexní vrstvy čočky. Správné umístění kamery v autě přímo ovlivňuje míru znečištění, proto se při instalaci vyhněte místům v přímém proudu nečistot od zadních kol, která jsou náchylná k rychlému zanesení.

• Kontrolujte čistotu objektivu po každé jízdě v dešti nebo na znečištěných silnicích, kdy vrstva nečistot může snížit čitelnost registračních značek.
• Používejte pouze prostředky na bázi izopropylalkoholu, nikdy neaplikujte agresivní čističe na sklo obsahující čpavek nebo abraziva.
• Odlesky z interiéru eliminujte instalací černé clonky nebo úpravou úhlu náklonu kamery o 5 až 10 stupňů mimo přímý zdroj světla.
• Provádějte opětovné testování kamery a kontrolu záznamu po každém mechanickém zásahu do polohy zařízení nebo po údržbě kabeláže.

Odborná rada: Častá chyba spočívá v čištění čočky nasucho hrubým hadříkem, což na plastové nebo skleněné optice vytváří mikroškrábance trvale snižující kvalitu nočního vidění. Pokud kamera i po důkladném vyčištění vykazuje mlhavý obraz, zkontrolujte, zda nedošlo k degradaci těsnění vlivem počasí nebo k vniknutí vlhkosti do těla přístroje. Tato údržba je vhodná pro všechny typy řidičů, vyžaduje však zvýšenou pečlivost u instalací využívajících Hard Wire Kit, kde je nutné udržovat také čistotu a těsnost průchodek kabeláže, aby nedocházelo ke korozi kontaktů.

Tato péče se hodí pro každého majitele autokamery, který vyžaduje spolehlivý důkazní materiál při nehodě, avšak není nutná u vozidel s automatickým ostřikovačem zadní kamery, kde je objektiv udržován v čistotě tlakem kapaliny. Kvalitní péče zajistí, že vaše investice do bezpečnosti bude spolehlivě sloužit po celou dobu životnosti vozidla.

Časté dotazy

Kam nejlépe umístit zadní kameru v autě?

Nejlepší je umístit ji uprostřed zadní části vozidla nad registrační značkou tak, aby záběr obsahoval přibližně 60 % silnice a 40 % oblohy.

Jak zapojit zadní kameru k napájení?

Připojte červený kabel na kladný vodič zpětného světla a černý kabel na záporný vodič nebo karoserii, což umožní automatické spuštění kamery při zařazení zpátečky.

Kolik stojí profesionální instalace zadní kamery?

Cena se pohybuje od zhruba 1000 Kč za základní montáž, přes 2200 Kč za instalaci přední kamery, až po 3900 Kč za kompletní montáž přední i zadní kamery.

Jak bezpečně vést kabeláž od zadní kamery?

Vedení kabeláže je vhodné vést skrytě pod stropní podlážkou, podél A-sloupku a přihrádkou, aby byla chráněná a neohrožovala airbagy.

Jak otestovat funkčnost zadní kamery po instalaci?

Zařaďte zpátečku a zkontrolujte, zda se obraz na monitoru zobrazuje jasně s optimálním úhlem, přibližně 60 % silnice a 40 % oblohy.

Jaké chyby se při instalaci zadní kamery často dělají?

Časté chyby jsou nesprávné vedení kabeláže ohrožující bezpečnost, špatné umístění kamery v zorném poli řidiče, nedostatečné upevnění a neprovedení testu funkčnosti.

Jaký Hard Wire Kit vybrat pro svou kameru?

Volba závisí na modelu kamery, například HK3 pro A119 V3 a A129 DUO, HK4 pro A119MINI a další, vždy ověřte kompatibilitu s vaším vozidlem a kamerou.

Jak pečovat o zadní kameru pro dlouhou životnost?

Pravidelně čistěte objektiv izopropylalkoholem, chraňte kameru před povětrnostními vlivy a odstraňujte odlesky pro zachování kvalitního obrazu.

Jaké nástroje a materiály potřebuji pro instalaci zadní kamery do auta?

Budete potřebovat šroubovák, izolační pásku, kabelové svorky a případně vrtačku. Tyto nástroje zajistí pevnou a bezpečnou montáž kamery.

Jak postupovat krok za krokem při montáži zadní kamery do auta?

Nejprve vyberte vhodné místo, poté připevněte kameru, zapojte kabeláž a nakonec otestujte funkčnost. Celý proces by měl mít 5 hlavních kroků pro správnou instalaci.

Jak vybrat vhodný hardwarový kit pro instalaci zadní kamery?

Zvolte kit kompatibilní s vaším modelem kamery a vozidla, ideálně s délkou kabelu alespoň 5 metrů. Správný kit zaručí snadné zapojení a stabilní napájení.

Kde v autě lze nejlépe schovat kabel od zadní kamery?

Kabel je nejlepší vést pod lištami dveří a pod kobercem, aby nebyl vidět a nebyl poškozen. Tento způsob minimalizuje riziko poškození kabeláže.
