Detailní vysvětlení mechanismu hřebenového řízení v autech

Mechanismus hřebenového řízení patří mezi nejrozšířenější systémy v osobních automobilech díky své jednoduchosti a spolehlivosti. Funguje na principu převodky řízení, kde pastorek otáčející se na hřeben přenáší pohyb volantu na kola. Díky možnosti připojení posilovače řízení se snižuje síla potřebná k ovládání, přičemž přesná údržba minimalizuje vůli v řízení a zajišťuje bezpečnou jízdu.

Princip a základní konstrukce hřebenového řízení

Hřebenové řízení přeměňuje rotační pohyb volantu na posuvný pohyb hřebenové tyče, která pak přes táhla řízení ovládá natočení kol automobilu. Poměr natočení volantu k natočení kol se obvykle pohybuje mezi 12:1 a 25:1, což znamená, že volant musí otočit 12 až 25krát, aby se kola natočila o jeden úplný úhel.

Co je hřebenové řízení a k čemu slouží

Hřebenové řízení je převodový mechanismus v osobních automobilech, jehož úkolem je přenést a zesílit sílu z volantu na kola vozidla. Tento systém zajišťuje přesné a spolehlivé ovládání směru jízdy, přičemž kombinuje jednoduchou konstrukci s efektivním přenosem pohybu.

Základní princip převodu pohybu

Princip hřebenového řízení v automobilech spočívá v tom, že pastorek, který je pevně spojený s hřídelí volantu, se otáčí a zároveň posouvá podél hřebenové tyče vybavené zuby. Tento posuvný pohyb hřebenové tyče se následně přenáší na táhla řízení, která mechanicky natáčejí přední kola. Poměr natočení se vypočítává podle počtu zubů na hřebenové tyči a pastorku, což ovlivňuje citlivost a přesnost řízení. Systém často doplňuje hydraulický nebo elektromechanický posilovač řízení pro snazší ovládání. Správné mazání řízení a minimalizace vůle v řízení jsou klíčové pro bezchybný chod převodky řízení.

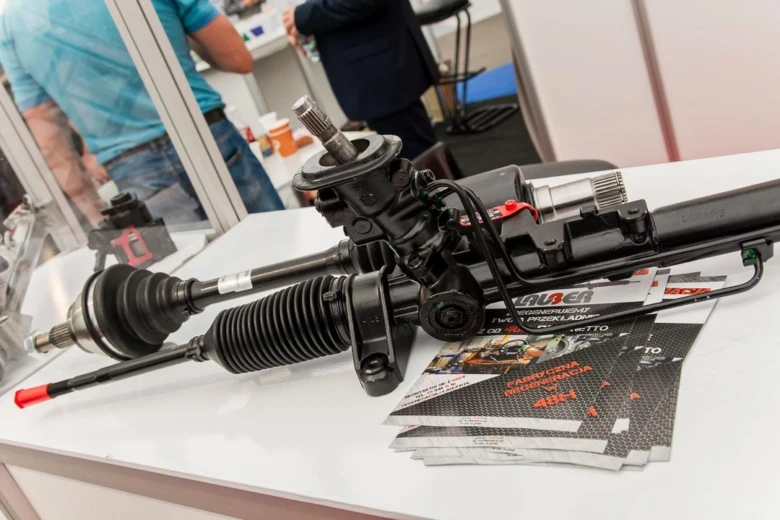

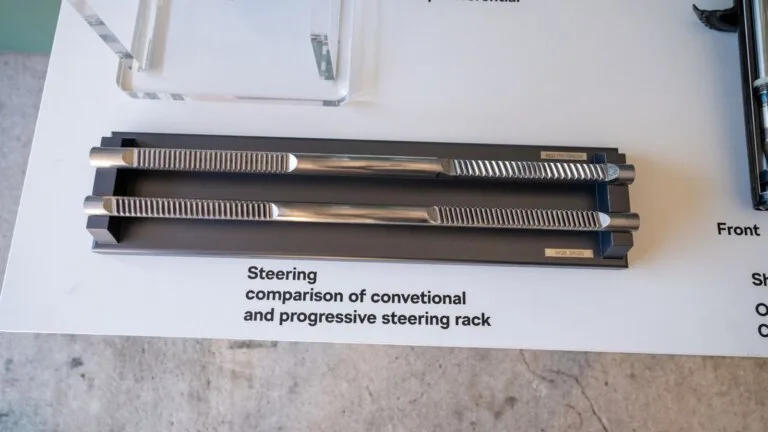

Hlavní součásti a materiály mechanismu

Materiály pastorku a hřebenové tyče

Pastorek a hřebenová tyč jsou vyrobeny z kalené oceli, která díky vysoké tvrdosti a odolnosti vůči opotřebení zajišťuje přesný převod pohybu volantu na natočení kol. Kalení zvyšuje mechanickou odolnost ozubení, což je nezbytné pro minimalizaci vůle v řízení a dlouhodobou spolehlivost mechanismu. Ozubení pastorku se vyrábí přesným frézováním a následným kalením, aby zvládlo zatížení vyvolané i moderními typy posilovačů řízení, jako jsou hydraulické nebo elektromechanické systémy.

Pouzdro a manžety

Pouzdro mechanismu je z lehké hliníkové slitiny nebo litiny, materiálů vybraných pro vysokou pevnost a odolnost vůči korozi. Toto pouzdro zároveň chrání vnitřní součásti před mechanickým poškozením a vlivy okolního prostředí. Manžety (prachovky) jsou klíčové těsnění, které zabraňuje pronikání prachu, vody a abrazivních částic do ozubení pastorku a hřebenové tyče. Poškozené nebo netěsné manžety umožňují vniknutí nečistot, které působí jako brusný papír a výrazně zkracují životnost převodky řízení. Pravidelná kontrola manžet například při každé výměně oleje je proto nezbytná k zachování správného mazání a funkčnosti řízení.

• Pouzdro z hliníkové slitiny nebo litiny poskytuje mechanickou ochranu a korozivzdornost
• Manžety chrání ozubení před nečistotami a udržují správné mazání řízení
• Kalená ocel pastorku a hřebenové tyče zajišťuje nízkou vůli a vysokou přesnost řízení

Odborná rada: Častou chybou je zanedbání výměny nebo opravy manžet, což vede k rychlému poškození ozubení a nutnosti nákladné opravy převodky.

Podrobnější technické informace o materiálech a konstrukci mechanismu hřebenového řízení naleznete na stránce Wikipedia: Hřebenové řízení.

Typy posilovačů řízení u hřebenového mechanismu

Různé typy posilovačů řízení se u hřebenového mechanismu používají k výraznému snížení síly potřebné k otáčení volantu a ke zvýšení komfortu řízení. Každý typ má specifický princip fungování a odlišný vliv na spotřebu paliva, což ovlivňuje jejich vhodnost pro různé modely vozidel a jízdní podmínky.

Hydraulický posilovač řízení

Hydraulický posilovač řízení pracuje na principu tlaku hydraulické kapaliny, kterou čerpá křídlové čerpadlo poháněné plochým řemenem od spalovacího motoru. Tento tlak se přenáší na píst v převodce, který usnadňuje pohyb pastorku a hřebenové tyče. Účinnost hydraulického posilovače klesá s rostoucími otáčkami motoru, což znamená, že při rychlé jízdě je odpor volantu vyšší. Navíc tento systém zvyšuje spotřebu paliva o několik procent kvůli mechanickým ztrátám a trvalému pohonu čerpadla.

Elektrohydraulický posilovač řízení

Elektrohydraulický posilovač řízení nahrazuje mechanický pohon čerpadla elektromotorem, který čerpadlo aktivuje pouze podle potřeby. Tento systém snižuje spotřebu paliva, protože hydraulický tlak se generuje jen při otáčení volantu nebo nízkých rychlostech. Díky elektronické regulaci lze přesně dávkovat podporu řízení podle aktuální rychlosti a zatížení, což zlepšuje jízdní komfort a bezpečnost. Tento typ posilovače se často používá u moderních osobních automobilů střední třídy.

Elektromechanický posilovač řízení

Elektromechanický posilovač řízení eliminuje hydraulickou kapalinu a využívá elektromotor umístěný přímo na sloupku řízení nebo na hřebenové tyči. Elektromotor upravuje sílu posilovače podle signálů ze senzorů zatížení a rychlosti, čímž umožňuje přesnou a energeticky úspornou podporu řízení. Tento systém spotřebovává energii pouze při aktivním řízení a umožňuje implementaci pokročilých funkcí, jako je autonomní parkování nebo zásah při mikrospánku řidiče. Elektromechanické posilovače jsou běžné zejména v luxusních a prémiových vozidlech, přičemž jejich pořizovací cena a složitost jsou vyšší než u hydraulických variant.

Příznaky opotřebení a poruch hřebenového řízení

Tupé klepavé zvuky a jejich příčiny

Tupé klepavé zvuky při jízdě po nerovnostech nebo při rychlém otáčení volantu obvykle signalizují opotřebení ozubení pastorku a hřebenové tyče. Zvuky vznikají také při uvolnění spojovacích prvků mezi pastorkem a hřebenem, případně při nedostatečném mazání řízení. Tento stav zvyšuje riziko poškození ozubení a může vést k výraznému snížení přesnosti řízení.

Vůle v řízení a její projevy

Vůle v řízení se projevuje nutností časté korekce směru jízdy na rovné silnici, známé jako „plavání“ vozu. Příčinou bývá opotřebení ozubení hřebenové tyče nebo pastorku, případně poškození či prasknutí manžet, které umožňují vniknutí nečistot do mechanismu. Vůle nad 2 mm na hřebenové tyči výrazně zhoršuje ovladatelnost a bezpečnost vozidla.

Únik kapaliny a proměnlivý odpor volantu

Únik hydraulické kapaliny se projevuje mastnými skvrnami pod vozidlem a poklesem hladiny oleje v nádržce posilovače řízení. Tento problém je typický pro hydraulické posilovače a signalizuje poškození těsnění nebo prasknutí hadic. Proměnlivý odpor volantu, zejména při maximálním natočení kol, může znamenat korozivní důlky nebo zkřivení ozubení hřebenové tyče, což zhoršuje plynulost řízení a zvyšuje riziko poruchy.

Tip: Častá chyba je ignorování těchto příznaků, což vede k rychlejšímu opotřebení mechanismu a nákladným opravám. Doporučuji pravidelnou kontrolu manžet a mazání řízení při každé servisní prohlídce, aby se prodloužila životnost hřebenového řízení a zlepšila bezpečnost jízdy.

Údržba a ochrana hřebenového řízení

Údržba hřebenového řízení patří mezi klíčové úkony pro zachování jeho správné funkce a prodloužení životnosti. Správná kontrola manžet a pravidelné mazání řízení minimalizují vůli v řízení a předcházejí poškození mechanismu.

Kdy a jak kontrolovat manžety

Manžety hřebenové řízení chrání ozubení převodky řízení před nečistotami a vlhkostí. Kontrolujte je vždy při pravidelné údržbě vozidla, ideálně při každé výměně oleje. V případě poškození nebo prasklin je nutná okamžitá výměna manžet, aby nedošlo ke korozi či nadměrnému opotřebení pastorku a hřebene.

Mazání a ochrana mechanismu

Správné mazání řízení snižuje tření mezi pastorkem a hřebenem, čímž omezuje vůli v řízení a opotřebení. Pro prevenci koroze je rovněž nezbytné pravidelně utěsňovat pouzdro mechanismu. Doporučuje se mazání provádět podle servisního plánu vozidla, zejména u modelů s hydraulickým posilovačem řízení.

1. Kontrola manžet – při každé servisní prohlídce
2. Výměna poškozených manžet – ihned po zjištění poškození
3. Mazání ozubení – pravidelně dle doporučení výrobce
4. Utěsnění pouzdra – po mazání k ochraně proti korozi

Tip: Častá chyba je přehlížení drobných trhlinek na manžetách, které vedou k rychlému selhání převodky řízení. Údržba se hodí pro všechny vozy s hřebenovým řízením, nevhodná je však u vozidel s odlišným typem řízení, například šnekovým.

Srovnání hřebenového řízení s jinými typy řízení

Srovnání hřebenového řízení s jinými typy řízení ukazuje rozdíly v přesnosti, odolnosti a použití jednotlivých mechanismů v automobilech. Zatímco hřebenové řízení je ceněno pro svou lehkost a přesnost, šnekové řízení nabízí větší odolnost vůči přetížení. Maticové řízení představuje kompromisní variantu s kombinací vlastností obou typů.

Hřebenové řízení

Hřebenové řízení, založené na převodce řízení s pastorkem a hřebenem, poskytuje vysokou přesnost řízení díky přímému přenosu pohybu volantu na kola. Je lehké a často doplněné hydraulickým nebo elektromechanickým posilovačem řízení, což snižuje vůli v řízení a zlepšuje komfort ovládání.

Šnekové řízení

Šnekové řízení je robustní a odolné vůči přetížení, proto se používá zejména u nákladních vozidel. Jeho mechanismus má větší vůli v řízení a nižší přesnost, ale díky masivní konstrukci vyžaduje méně časté mazání řízení a je méně náchylné k poruchám.

Maticové řízení

Maticové řízení funguje jako alternativa k hřebenovému řízení a kombinuje výhody obou systémů. Přestože je méně rozšířené, nachází uplatnění v některých modelech osobních automobilů díky lepšímu rozložení sil a dobré odezvě řízení.

Tip: Častou chybou je zanedbání mazání řízení u hřebenového mechanismu, což vede k rychlejší vůli v řízení a snížení přesnosti. Pro vozy s častým městským provozem doporučuji pravidelnou kontrolu a údržbu posilovače řízení.

Diagnostika a měření vůle v hřebenovém řízení

Diagnostika a měření vůle v hřebenovém řízení vyžaduje přesné postupy a kontroly stavu jednotlivých částí mechanismu. Správná vůle řízení zajišťuje bezpečné ovládání vozu a prodlužuje životnost převodky řízení.

Měření vůle mezi pastorkem a hřebenem

V servisních podmínkách se vůle řízení měří pomocí speciálních měřidel, která určí přesnou hodnotu volného pohybu mezi pastorkem a hřebenem. Tato vůle nesmí překročit výrobní toleranci, která bývá obvykle 0,1 až 0,3 mm, jinak hrozí zvýšené opotřebení a zhoršení přesnosti řízení. Diagnostika vůle řízení tak pomáhá odhalit potřebu opravy nebo seřízení převodky.

Kontrola stavu manžet a mazání

Manžeta chrání hřeben a pastorek před nečistotami a vlhkostí, které by mohly způsobit předčasné opotřebení a zvýšení vůle v řízení. Při diagnostice je nutné zkontrolovat neporušenost manžet a stav mazání řízení. Nedostatečné mazání nebo poškozená manžeta vede k rychlejšímu opotřebení převodky a může vyvolat vůli v řízení. Pravidelná údržba a kontrola hydraulického posilovače řízení přispívají ke správné funkci celého mechanismu.

Tip: Častou chybou při diagnostice je opomenutí kontroly stavu manžet, což může vést k přehlédnutí počínajícího poškození převodky. Pro koho se diagnostika hodí – zejména pro majitele starších vozidel s hydraulickým posilovačem; u novějších aut s elektromechanickým posilovačem může být postup odlišný.

Jak se opravuje vůle v hřebenovém řízení, závisí na rozsahu opotřebení – často je nutné seřízení nebo výměna opotřebovaných částí na zkušební stolici, která ověřuje přesnost řízení před opětovnou montáží.

Časté dotazy

Jaký je základní princip fungování hřebenového řízení?

Princip spočívá v přeměně rotačního pohybu volantu přes pastorek na posuvný pohyb hřebenové tyče, která ovládá natočení kol.

Které součásti tvoří hřebenové řízení?

Hlavními částmi jsou pastorek, hřebenová tyč, pouzdro a manžety chránící mechanismus před nečistotami.

Jak často kontrolovat manžety hřebenového řízení?

Manžety by se měly kontrolovat při každé výměně oleje, ideálně každých 10 000 km, a v případě poškození okamžitě vyměnit.

Jaké jsou typy posilovačů řízení používané u hřebenového mechanismu?

Hydraulický, elektrohydraulický a elektromechanický posilovač řízení, každý má jiné technické vlastnosti a vliv na spotřebu paliva.

Jak poznám opotřebení hřebenového řízení?

Typické příznaky jsou klepavé zvuky, vůle v řízení, únik hydraulické kapaliny a proměnlivý odpor volantu.

Jak se měří vůle v hřebenovém řízení?

Vůle se měří speciálními měřidly mezi pastorkem a hřebenovou tyčí v servisních podmínkách, přičemž tolerance je stanovena výrobcem.

Jaký je rozdíl mezi hřebenovým a šnekovým řízením?

Hřebenové řízení je přesnější a lehčí, šnekové je odolnější vůči přetížení, ale má větší vůli a používá se u nákladních vozidel.

Jaká je role posilovače řízení u hřebenového mechanismu?

Posilovač usnadňuje otáčení volantu, zvyšuje komfort řízení a existují tři hlavní typy s různými principy fungování.

Co způsobuje poškození hřebenového řízení?

Prasklé manžety umožňují vniknutí abrazivních částic, které působí jako brusný papír a rychle ničí ozubení mechanismu.

Jaké jsou náklady na opravu hřebenového řízení?

Oprava zahrnuje repasi ozubení a těsnění, náklady mohou dosahovat desítek tisíc korun v závislosti na rozsahu poškození.

Jaký materiál se nejčastěji používá pro výrobu ozubení hřebenového řízení?

Pro výrobu ozubení hřebenového řízení se často používá kalená ocel s tvrdostí kolem 60 HRC, což zajišťuje odolnost proti opotřebení.

Jakým způsobem ovlivňuje teplota životnost hřebenového řízení?

Při teplotách nad 80 °C může dojít k degradaci maziva a urychlenému opotřebení komponentů hřebenového řízení.

Jak se provádí diagnostika vůle v hřebenovém řízení krok za krokem?

Diagnostika zahrnuje 1) zajištění vozidla, 2) uchopení volantu a měření jeho pohybu před zatáčením kol, 3) zaznamenání vůle větší než 10 mm jako nadměrné.

Jaká je průměrná životnost hřebenového řízení u běžných osobních vozidel?

Průměrná životnost hřebenového řízení je přibližně 150 000 km při pravidelné údržbě a správném používání.

Jak se liší konstrukce hřebenového řízení u vozů Škoda 120 ve srovnání s moderními modely?

Škoda 120 používá jednoduchý mechanický hřeben bez posilovače, zatímco moderní modely mají integrovaný hydraulický nebo elektrický posilovač řízení.
