Jak přesně funguje snímač otáček motoru auta: detailní průvodce

Snímač otáček motoru je klíčovou součástí řízení chodu automobilu, která přesně měří rychlost otáčení klikového nebo vačkového hřídele. Poruchy, jako vadný snímač otáček nebo vadný snímač polohy vačkového hřídele, mohou způsobit trhání motoru či problémy se startováním. Podrobný přehled vysvětlí principy fungování i způsoby diagnostiky těchto snímačů.

Princip fungování snímače otáček motoru a jeho typy

Snímač otáček motoru monitoruje polohu a rychlost otáčení klikové hřídele pomocí signálu generovaného signálním kolem. Indukční snímač otáček vytváří střídavý signál bez nutnosti externího napájení, zatímco Hallův snímač generuje digitální signál vhodný i pro nízké otáčky motoru. Fotoelektrický snímač poskytuje vysokou přesnost díky optickému měření průchodu signálního kola. Teplota provozu snímačů může dosahovat až 120 °C, což vyžaduje odolné konstrukce.

Princip snímače otáček motoru auta spočívá v detekci změn magnetického pole nebo světelného paprsku způsobených průchodem zubů signálního kola kolem snímače. Indukční snímač otáček motoru využívá elektromagnetickou indukci k výrobě střídavého signálu, který přímo odpovídá otáčkám klikové hřídele. Hallův snímač, naopak, využívá Hallův jev k produkci digitálního signálu, který je přesnější při nižších rychlostech a při startování motoru.

Tip: Častá chyba při montáži snímače otáček spočívá v nesprávném umístění vůči signálnímu kolu, což vede k nesprávným nebo chybějícím impulzům. Proti tomu pomáhá pečlivá kontrola vzdálenosti a zarovnání během instalace.

Jak funguje indukční snímač otáček motoru

Indukční snímač otáček motoru pracuje na principu elektromagnetické indukce, kdy se kolem cívky snímače pohybují zuby signálního kola. Tento pohyb mění magnetické pole, což indukuje střídavý elektrický signál. Frekvence tohoto signálu přímo odpovídá otáčkám klikové hřídele, a tak umožňuje přesné sledování motoru. Tento typ snímače je odolný vůči teplotám až do 120 °C a elektromagnetickému rušení, což jej činí vhodným pro automobilové aplikace.

Podrobný popis fungování snímače otáček motoru automobilu tak spočívá v měření mechanického pohybu klikové hřídele a převodu na elektrický signál, který řídicí jednotka motoru používá k optimalizaci chodu motoru a diagnostice případných poruch, například vadný snímač klikové hřídele může způsobit výpadky zapalování nebo špatnou regulaci otáček.

Umístění a konstrukce snímače otáček v automobilu

Snímač otáček motoru automobilu je klíčovou součástí, která monitoruje rychlost otáčení klikové hřídele nebo setrvačníku. Jeho konstrukce a umístění výrazně ovlivňují přesnost měření otáček a stabilitu chodu motoru.

Umístění a konstrukce snímače otáček motoru automobilu

Snímač otáček motoru je typicky umístěn v blízkosti klikové hřídele, řemenice nebo setrvačníku, kde snímá otáčky přímo z mechanického pohybu těchto částí. Základem snímače je feromagnetické jádro, které indukuje elektrický signál při průchodu kovových částí motoru, například zubů na setrvačníku. Tělo snímače obsahuje montážní otvor pro pevné uchycení a připojovací zásuvku pro elektrické zapojení. Snímače musejí odolávat okolní teplotě až do 120 °C, což klade nároky na použitý materiál i konstrukci.

Elektrické zapojení

Elektrické zapojení snímače otáček motoru se liší podle jeho typu. Indukční snímač otáček využívá dva vodiče – jeden pro signál a druhý pro zemnění. Funguje na principu elektromagnetické indukce, kdy se při otáčení kovového prvku mění magnetické pole a vzniká elektrický impuls. Naproti tomu Hallův snímač využívá tři nebo více vodičů, přičemž jeden slouží k napájení (typicky 5 V), druhý k zemi a třetí k výstupnímu signálu. Hallovy snímače jsou aktivní a vyžadují externí napájení, což umožňuje přesnější a stabilnější měření otáček i při nízkých rychlostech.

• Indukční snímač: 2 vodiče (signál, zem)
• Hallův snímač: 3 a více vodičů (napájení, zem, signál)
• Snímač otáček motoru automobilu musí být správně zapojen, aby nedocházelo k chybám v měření

Správné elektrické zapojení je klíčové například při proměření snímače otáček nebo výměně snímače klikové hřídele, kde nesprávný kontakt může vést k chybám v diagnostice nebo provozu motoru. Více informací o konstrukci a zapojení snímačů lze nalézt v odborné literatuře, například na stránkách Wikipedie věnovaných snímači polohy klikové hřídele.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Provozní podmínky, odolnost a běžné poruchy snímače otáček

Pro správnou funkci snímače otáček motoru automobilu je zásadní, aby odolával náročným provozním podmínkám. Tyto faktory často ovlivňují jeho spolehlivost a mohou vést k poruchám s výraznými dopady na chod motoru.

Jaké provozní podmínky ovlivňují funkci snímače otáček?

Snímač otáček je vystaven vibracím, které vznikají přímo v motoru a mohou způsobit mechanické namáhání jeho součástí. Provozní teplota může dosahovat až 120 °C, což představuje významný tepelný stres pro elektroniku snímače. Vlhkost a nečistoty pronikající do snímače mohou narušit jeho funkci a způsobit selhání signálu. Indukční snímač otáček například reaguje na magnetické pole, proto znečištění jádra může ovlivnit přesnost měření. Tyto vlivy vedou k postupnému opotřebení a zkrácení životnosti snímače.

Jaké jsou běžné příznaky poruchy snímače otáček motoru?

Vadný snímač otáček motoru projevuje kolísáním otáček, kdy motor nestabilně mění otáčky bez zjevné příčiny. Častý projev je také omezení maximálních otáček na přibližně 3500 ot./min, což motor ochrání před poškozením, ale zároveň omezuje výkon vozu. Rozsvícení kontrolky „check engine“ signalizuje chybu v řídicím systému, často právě kvůli poruše snímače. Dalším projevem může být nestartování motoru nebo jeho nepravidelný chod. Jak poznat vadný snímač otáček motoru je proto klíčové pro včasnou diagnostiku a opravu.

Jaké jsou nejčastější příčiny poruchy snímače otáček?

Poruchy snímače otáček obvykle způsobují mechanické poškození vlivem trvalých vibrací a nárazů během jízdy. Teplotní přetížení vede k degradaci elektronických součástek a zhoršení parametrů snímače. Vlhkost, která se dostane dovnitř, způsobuje korozi kontaktů a zkratování. Častou chybou je také poškození kabeláže a konektorů, což způsobuje přerušení signálu nebo jeho zkreslení. Vadný snímač polohy vačkového hřídele může mít podobné projevy, které je třeba odlišit. Proměření snímače otáček multimetrem pomůže potvrdit diagnózu. Snímač klikové hřídele cena se liší podle typu a značky, přičemž kvalitní díl je investicí do spolehlivosti motoru.

Tip: Pravidelná kontrola konektorů a čištění snímače otáček pomáhá předejít častým poruchám způsobeným znečištěním a korozí.

Diagnostika a měření snímače otáček motoru

Správná diagnostika snímače otáček motoru je klíčová pro správnou funkci motoru a spolehlivost jeho chodu. Existují dva základní typy snímačů – indukční a Hallův snímač – každý vyžaduje odlišný způsob měření a kontrolu.

Indukční snímač otáček se měří pomocí multimetru nastaveného na měření odporu. Normální hodnota odporu se pohybuje mezi 500 a 1500 ohmy. Při výrazném odchýlení od tohoto rozsahu signalizuje měření vadný snímač. Naopak u Hallových snímačů je potřeba měřit především napájecí napětí 5 V a digitální signál, přičemž nesprávné použití ohmmetru může zařízení poškodit.

Diagnostické kódy jako P0335 a P0336 často označují poruchu snímače klikové hřídele nebo jeho obvodů. Tyto chyby se objevují například při vadném snímači polohy vačkového hřídele nebo klikové hřídele.

Jak správně proměřit snímač otáček motoru

1. Připravte multimetr – nastavte jej na měření odporu (u indukčních snímačů) nebo napětí (u Hallových snímačů).
2. Odpojte snímač od elektrického obvodu – zabráníte tak rušení signálu.
3. Změřte odpor mezi svorkami indukčního snímače – hodnoty by měly být 500-1500 Ω.
4. U Hallova snímače změřte napájecí napětí – musí být stabilních 5 V.
5. Zkontrolujte digitální signál na snímači Hallova typu – pomocí osciloskopu nebo speciální diagnostiky.
6. Porovnejte naměřené hodnoty s technickými údaji výrobce.

Pro správnou diagnostiku snímače otáček klikové hřídele ve Fabii 1 se doporučuje vždy používat přesný multimetr a sledovat konkrétní diagnostické kódy. Vadný snímač otáček projevuje například nepravidelné otáčky motoru, zhasínání nebo problémy se startováním. Cena snímače klikové hřídele závisí na výrobci, ale pohybuje se obvykle v rozmezí 500 až 1500 Kč.

Tip: Častá chyba při měření je použití ohmmetru u Hallových snímačů, což může způsobit jejich trvalé poškození. Proto je důležité znát typ snímače před zahájením diagnostiky.

Montáž, výměna a kalibrace snímače otáček

Montáž, výměna a kalibrace snímače otáček vyžaduje přesnost a správné dodržení technologických postupů. Správná snímací vzdálenost, utahování šroubů momentovým klíčem a vymazání chybových kódů jsou základními kroky pro bezproblémový provoz. Následující podsekce popisují postup montáže i nutné softwarové nastavení po výměně snímače.

Montáž snímače a snímací vzdálenost

Montáž snímače otáček motoru automobilu vyžaduje zachování snímací vzdálenosti mezi 0,5 až 2 mm od měřeného prvku, což je klíčové pro správné fungování indukčního snímače otáček. Před instalací je nutné důkladně vyčistit upevňovací plochu od nečistot a kovových pilin. Šrouby utahujte podle doporučeného momentu výrobce, obvykle kolem 5-7 Nm, aby nedošlo k deformaci snímače. Nesprávná montáž může způsobit vadný snímač klikové hřídele či polohy vačkového hřídele s projevy jako nepravidelné otáčky nebo chybové kódy v řídicí jednotce.

Výměna snímače a vymazání chybových kódů

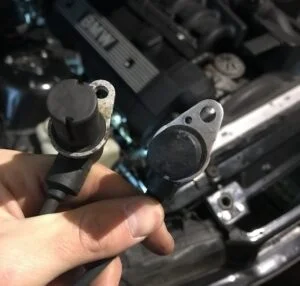

Při výměně snímače otáček je nutné nejprve proměřit původní snímač multimetrem, aby bylo potvrzeno jeho selhání. Po demontáži vadného snímače proveďte montáž nového podle popsaných zásad. Následně je třeba vymazat chybové kódy z řídicí jednotky vozidla pomocí diagnostického nástroje, protože přetrvávající kódy mohou bránit správnému fungování systému motoru.

Kalibrace a softwarové naučení

Kalibrace snímače otáček zahrnuje softwarové naučení polohy klikové hřídele, které je nezbytné pro přesné měření otáček motoru. Tento proces se provádí přes diagnostický nástroj, který synchronizuje snímač s řídicí jednotkou motoru.

1. Připojení diagnostického nástroje – zapojte přístroj do OBD portu vozidla.
2. Výběr funkce kalibrace – v softwaru zvolte možnost „naučení polohy klikové hřídele“.
3. Spuštění kalibrace – postupujte podle instrukcí, které mohou zahrnovat nastartování motoru nebo specifické otáčky.
4. Potvrzení úspěšnosti – diagnostický nástroj zobrazí výsledek kalibrace; v případě chyby je třeba postup zopakovat.

Tip: Při kalibraci se vyhněte rušení signálu z jiných elektronických zařízení, aby nedošlo k nesprávnému nastavení. Správná kalibrace je klíčová pro eliminaci problémů způsobených vadným snímačem otáček a předejde nesprávným údajům v palubním systému.

Dopady poruch snímače na motor a další systémy vozu

Porucha snímače otáček motoru může způsobit výrazné omezení maximálních otáček vozidla, obvykle na hodnotu kolem 3500 ot./min. To má za následek snížený výkon a horší akceleraci. Vadný snímač otáček navíc negativně ovlivňuje správné časování zapalování a vstřikování paliva, což vede ke zvýšené spotřebě paliva a větším emisím.

Nesprávné signály ze snímače ovlivňují i elektronicky řízenou převodovku, která může kvůli tomu špatně řadit rychlostní stupně nebo přejít do nouzového režimu. Typické chyby způsobené vadným snímačem otáček motoru zahrnují zadrhávání motoru, kolísání otáček a problémy s rozjezdem.

• Zvýšená spotřeba paliva kvůli nesprávnému dávkování paliva
• Omezení otáček motoru na 3500 ot./min jako ochranný režim
• Porucha snímače ovlivňuje elektronicky řízenou převodovku a způsobuje řazení do nouzového módu
• Špatné časování zapalování vede k nestabilnímu chodu motoru

Tip: Pro diagnostiku a proměření snímače otáček automobilu multimetrem se doporučuje zaměřit se na snímač klikové hřídele, jehož porucha je nejčastější a ovlivňuje celý chod motoru. Cena snímače klikové hřídele bývá přitom dostupná, ale výměnu je vhodné svěřit odbornému servisu.

Pokročilé metody diagnostiky a statistiky poruchovosti

Diagnostika snímače otáček motoru dnes využívá moderní přístroje, které značně přesahují základní kontrolu multimetrem. Osciloskop umožňuje detailní sledování signálu indukčního snímače otáček a odhalí tak i drobné vady, které běžné měření nezachytí. Specializované diagnostické přístroje navíc analyzují průběh signálu snímače klikové hřídele i polohy vačkového hřídele a odhalují poruchy, jež se mohou projevovat nestabilitou otáček motoru nebo chybami v řízení vstřikování.

Statistiky poruchovosti ukazují, že životnost snímače otáček se liší podle výrobce a typu. Průměrná poruchovost se pohybuje mezi 5 a 10 % během prvních 100 000 kilometrů provozu. Výrobci s vyšší kvalitou komponent zároveň nabízejí snímač klikové hřídele za cenu odpovídající lepší spolehlivosti. Pravidelné proměření snímače otáček a kontrola jeho funkce pomohou předejít typickým problémům s vadným snímačem polohy vačkového hřídele nebo klikové hřídele.

• Osciloskop umožňuje odhalit částečné poruchy signálu snímače
• Diagnostické přístroje sledují provozní parametry snímače v reálném čase
• Poruchovost snímače závisí na výrobci a kvalitě materiálů
• Pravidelná kontrola prodlužuje životnost snímače otáček

Tip: Při podezření na vadný snímač otáček motoru doporučuji kombinovat měření osciloskopem s konzultací diagnostiky chyb řídicí jednotky vozidla.

Časté dotazy a odpovědi k snímači otáček motoru

Otázka: Jak funguje snímač otáček motoru?

Snímač otáček motoru měří rychlost a polohu klikové hřídele pomocí indukčního, Hallova nebo fotoelektrického principu, které generují elektrický signál pro řídicí jednotku.

Otázka: Co je snímač otáček motoru a jak pracuje?

Jedná se o elektronickou součástku, která sleduje otáčky klikové hřídele a přenáší údaje řídicí jednotce pro přesné řízení motoru.

Otázka: Jaké typy snímačů otáček motoru existují?

Nejčastější jsou indukční snímače s odporem 500-1500 Ω, Hallovy snímače s digitálním signálem a fotoelektrické snímače pro vysokou přesnost.

Otázka: Jak se projevuje vadný snímač otáček motoru?

Mezi projevy patří kolísání otáček, omezení motoru na max. 3500 ot./min, rozsvícení kontrolky motoru a problémy se startováním vozidla.

Otázka: Jak poznat vadný snímač otáček motoru?

Příznaky zahrnují nestabilní volnoběh, svítící kontrolku check engine a nemožnost správně nastartovat motor.

Otázka: Jak proměřit snímač otáček motoru?

U indukčního snímače změřte odpor mezi 500 a 1500 Ω, u Hallova snímače ověřte 5V napájení a digitální výstup, přičemž u Hallova snímače neprovádějte měření odporu nesprávným způsobem.

Otázka: Jaké jsou základní kroky pro diagnostiku snímače otáček multimetrem?

Odpojte snímač, změřte odpor cívky (mezi 800 a 1500 Ω) a při otáčení motoru zkontrolujte střídavé napětí odpovídající otáčkám.

Otázka: Jaká je správná snímací vzdálenost snímače otáček?

Optimální mezera mezi snímačem a signálním kolem je 0,5-2 mm, což zajišťuje přesné měření a minimalizuje opotřebení.

Otázka: Jak se provádí výměna snímače otáček motoru?

Odpojte starý snímač, očistěte upevňovací plochu, namontujte nový se správnou mezerou a utažte šrouby momentovým klíčem, poté vymažte chybové kódy.

Otázka: Jak funguje a jak opravit snímač otáček motoru automobilu?

Funkce spočívá v generování signálu z otáček; oprava často znamená výměnu nebo správnou montáž s kontrolou mezer a kabeláže.

Otázka: Jaké jsou diagnostické kódy pro poruchu snímače otáček?

Nejčastější kódy jsou P0335 a P0336, označující poruchu signálu nebo obvodu snímače polohy klikové hřídele.

Otázka: Jak kalibrovat snímač otáček po výměně?

Kalibrace se provádí vymazáním chyb přes diagnostický přístroj a naučením polohy klikové hřídele podle výrobce.

Otázka: Kde se obvykle nachází snímač otáček motoru v automobilu?

Typicky je umístěn u klikové hřídele nebo setrvačníku v motorovém bloku pro přesné snímání otáček.

Otázka: Jaký je rozdíl mezi indukčním a Hallovým snímačem otáček?

Indukční snímač generuje střídavé napětí změnou magnetického pole, Hallův snímač využívá Hallův jev k digitálnímu měření s vyšší stabilitou.

Otázka: Jaká je přibližná cena snímače klikové hřídele?

Cena se pohybuje mezi 500 a 2000 Kč v závislosti na značce a modelu vozidla.

Odborná rada: Na co si dát pozor – častá chyba je nesprávná montáž snímače bez správné snímací vzdálenosti 0,5-2 mm, která vede k nesprávným signálům a omezení otáček motoru. Tento přístup je vhodný pro běžné osobní vozy, ale u sportovních nebo upravených motorů mohou být požadavky na snímače odlišné, proto je nutné respektovat specifikace výrobce.
