Vakuové čerpadlo v autě vytváří podtlak, který zásadně ovlivňuje chod motoru i funkci posilovače brzd. Elektrické vakuové čerpadlo zajišťuje stabilní podtlak i při nízkých otáčkách motoru nebo u vozidel bez klasického sání. Porozumět jeho principu pomáhá lépe chápat, jak je zabezpečena bezpečnost a efektivita jízdy.
Klíčové závěry
- Vakuové čerpadlo udržuje podtlak pro posilovač brzd, což je klíčové pro bezpečnost jízdy.
- Nejčastěji používaný typ je lopatkové vakuové čerpadlo s pohyblivými lopatkami.
- Elektrická vakuová čerpadla umožňují nezávislý výkon na otáčkách motoru.
- Orientační výpočet výkonu čerpadla se řídí velikostí nádrže plus 10 % navýšení.
- Provozní podmínky jako horské oblasti vyžadují specifické typy vakuových čerpadel.
Jak funguje vakuové čerpadlo v autě a proč je důležité?
Vakuové čerpadlo v autě vytváří podtlak nezbytný pro správnou funkci posilovače brzd a dalších systémů motoru automobilu. Podtlak vzniká mechanickým pohybem lopatek nebo pístu uvnitř čerpadla a kompenzuje pokles podtlaku v sacím potrubí, který nastává zejména u přeplňovaných motorů při vysokých otáčkách nebo u vozidel vybavených systémem start-stop. Bez dostatečného podtlaku by se výrazně snížila účinnost brzdového posilovače a některé asistenční systémy by nemohly správně pracovat, což ohrožuje bezpečnost jízdy.
Princip vytváření podtlaku
Vakuové čerpadlo vytváří podtlak dvěma základními způsoby: lopatkovým nebo pístovým mechanismem.
- Lopatkové čerpadlo obsahuje otočné lopatky, které odstředivou silou odsávají vzduch ze sacího prostoru, čímž vzniká podtlak v rozsahu přibližně 0,3 až 0,5 baru pod atmosférickým tlakem.
- Pístové čerpadlo pracuje pohybem plochého pístu v komoře, který vytváří prostor s nižším tlakem než okolní atmosféra, typicky dosahuje podtlaku kolem 0,4 baru.
V obou případech vakuové čerpadlo udržuje stabilní podtlak nezávisle na otáčkách motoru automobilu, což je klíčové zejména u moderních motorů s přeplňováním a systémem start-stop.
Tip: U vozidel se start-stop systémem je vakuové čerpadlo nezbytné, protože při častém vypínání motoru klesá podtlak v sacím potrubí pod hranici potřebnou pro posilovač brzd. Bez vakuové pumpy by došlo k výraznému snížení brzdného účinku.
Typy vakuových čerpadel a jejich konstrukční rozdíly
Vakuové čerpadlo v automobilu plní zásadní úlohu při vytváření podtlaku, který je nezbytný zejména pro správnou funkci posilovače brzd. Využívají se především tři základní typy vakuových čerpadel – lopatkové, pístové a elektrické vakuové čerpadlo, přičemž každý typ má odlišnou konstrukci a způsob pohonu, což významně ovlivňuje jeho provozní parametry a umístění v motorovém prostoru.
Jaké jsou hlavní typy vakuových čerpadel v automobilech?
Lopatkové vakuové čerpadlo pracuje na principu rotujících lopatek, které odstředivou silou nasávají vzduch a vytvářejí podtlak v sacím potrubí. Tento typ je mechanicky jednodušší a často je přímo poháněn vačkovým hřídelem motoru, což zaručuje synchronizaci s otáčkami motoru. Pístové vakuové čerpadlo využívá pohyb plochého pístu s pryžovým těsněním, který odsává vzduch v přesně definovaných cyklech. Tento typ je známý svou spolehlivostí a přesností, například u vozidel značky Mercedes-Benz, kde je poháněn vačkovým hřídelem. Elektrické vakuové čerpadlo je samostatná jednotka s vlastním elektromotorem, nezávislá na otáčkách motoru, což umožňuje stabilní tvorbu podtlaku i při režimu start-stop a v hybridních vozidlech.
Jak jsou vakuová čerpadla v autech poháněna a kde jsou umístěna?
Lopatková a pístová vakuová čerpadla jsou většinou mechanicky poháněna přímo vačkovým hřídelem nebo pomocí řemenice, což umožňuje využít mechanickou energii motoru. Umísťují se obvykle na bloku válců nebo hlavě motoru, kde je jejich propojení s pohonným ústrojím nejefektivnější. Elektrická vakuová čerpadla mají vlastní elektromotor a mohou být instalována nezávisle na motoru, což zjednodušuje jejich integraci do moderních vozidel s funkcí start-stop a systémů s proměnlivým zatížením motoru.
| Typ čerpadla | Pohon | Umístění |
|---|---|---|
| Lopatkové vakuové čerpadlo | Vačkový hřídel | Na bloku válců nebo hlavě motoru |
| Pístové vakuové čerpadlo | Vačkový hřídel/řemen | Na motoru (typicky u Mercedesu) |
| Elektrické vakuové čerpadlo | Elektromotor | Nezávisle na motoru |
Tip: Častá chyba při diagnostice je zaměnit nedostatečný podtlak za poruchu posilovače brzd. Proto je nezbytné nejdříve ověřit funkčnost vakuového čerpadla, zejména u vozidel s elektrickým vakuovým čerpadlem, kde může dojít k selhání elektromotoru nebo elektronického řízení.
Jak funguje vakuové čerpadlo v automobilu lze shrnout tak, že každý typ je optimalizován pro efektivní tvorbu podtlaku za různých provozních podmínek. Výběr konkrétního typu závisí na konstrukci motoru, požadavcích na spolehlivost a kompatibilitě s moderními systémy, jako jsou start-stop nebo přeplňování turbodmychadlem.
Elektrická vakuová čerpadla a jejich přínos v moderních autech

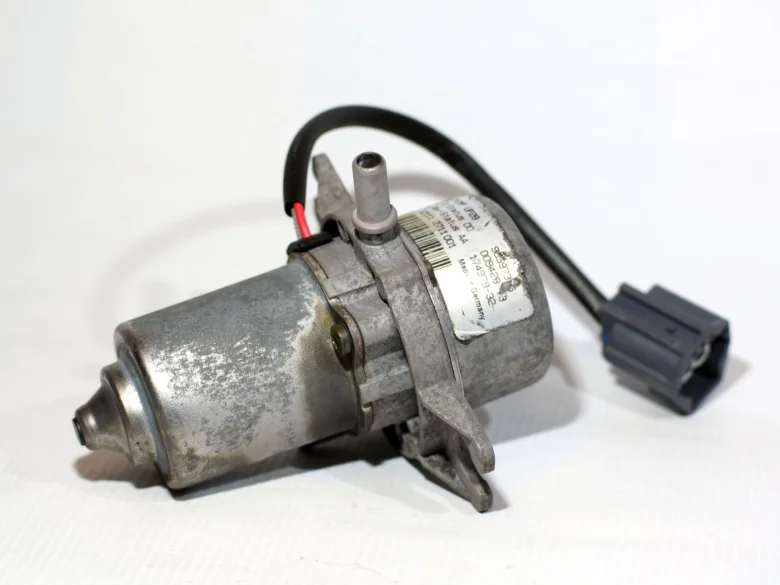

Elektrická vakuová čerpadla představují moderní řešení zajišťující stabilní podtlak v autě nezávisle na otáčkách motoru. Na rozdíl od tradičních lopatkových nebo pístových čerpadel, která jsou poháněná přímo motorem, elektrické vakuové čerpadlo využívá vlastní elektromotor. To umožňuje spolehlivý provoz i při nízkých otáčkách nebo zastaveném motoru, což je klíčové u vozidel vybavených start-stop systémem.
Model UP-28 od firmy Hella je jedním z nejpoužívanějších elektrických vakuových čerpadel na trhu. Zajišťuje dostatečný podtlak v autě pro správnou funkci posilovače brzd a dalších systémů závislých na podtlaku.
Jak funguje vakuová pumpa a jaký má vliv na motor auta
Elektrické vakuové čerpadlo udržuje konstantní podtlak, který je nezbytný pro bezpečný a efektivní chod motoru, zejména v kritických situacích start-stop. Mezi nevýhody patří zvýšená spotřeba elektrické energie, což je třeba brát v úvahu při diagnostice a údržbě.
- Umožňuje funkci posilovače brzd i při vypnutém motoru
- Zajišťuje stabilní podtlak v autě bez ohledu na otáčky motoru
- Je nezbytné pro správný chod start-stop systému
- Model UP-28 je příkladem osvědčeného elektrického vakuového čerpadla
Tip: Častou chybou je ignorování signálů poruchy elektrického vakuového čerpadla, což může vést k selhání posilovače brzd. Pro koho je elektrické vakuové čerpadlo vhodné? Především pro moderní auta se start-stop systémem, zatímco u starších vozidel bez této technologie není obvykle nutné.
Výběr, provoz a údržba vakuového čerpadla v automobilu
Pro určení výkonu vakuového čerpadla v automobilu se vychází z velikosti nádrže, ke které se přidává 10 % navýšení, aby bylo zajištěno dostatečné množství podtlaku v autě pro všechny systémy. Velký význam má také průměr sacího potrubí, který ovlivňuje průtok vzduchu a tím i efektivitu čerpadla. Správně dimenzované sací potrubí zabraňuje poklesu výkonu a zajišťuje plynulý provoz.
Provozní limity vakuového čerpadla, ať už jde o lopatkové čerpadlo, pístové čerpadlo nebo elektrické vakuové čerpadlo, musí být dodržovány, aby se předešlo přehřátí a předčasnému opotřebení. Pravidelná údržba prodlužuje životnost zařízení a zajišťuje spolehlivý výkon posilovače brzd a dalších systémů motoru.
Jak rozpoznat poruchu vakuového čerpadla v autě a jak se diagnostikuje a udržuje vakuové čerpadlo v automobilu? Postupujte podle následujících kroků:
- Kontrola podtlaku – změřte podtlak v sacím potrubí a porovnejte s technickými normami.
- Poslech chodu – neobvyklé zvuky mohou indikovat opotřebení lopatek nebo ložisek.
- Kontrola těsnosti – ověřte, zda nedochází k úniku vzduchu kolem čerpadla.
- Kontrola elektrického obvodu – u elektrických vakuových čerpadel zkontrolujte napájení a funkci spínače.
- Pravidelná údržba – provádějte čištění a výměnu opotřebovaných dílů podle servisních intervalů.
Tip: Častou chybou je ignorování pravidelné údržby, což vede k přehřátí čerpadla a ztrátě podtlaku, což negativně ovlivňuje funkci posilovače brzd. Pro vozy s častým start-stop systémem je výběr správného elektrického vakuového čerpadla zásadní pro spolehlivost.
Vliv provozních podmínek a typ motoru na vakuové čerpadlo
Vakuové čerpadlo v automobilu zajišťuje podtlak nezbytný pro správnou funkci posilovače brzd a dalších systémů závislých na podtlaku. Provozní podmínky, zejména nadmořská výška, výrazně ovlivňují výkon a výběr čerpadla. V horských oblastech s atmosférickým tlakem klesajícím pod 850 hPa (přibližně nad 1500 m n. m.) klesá i dostupný podtlak v sacím potrubí, což vyžaduje výkonnější vakuová čerpadla nebo jejich speciální úpravy.
Jak funguje vakuové čerpadlo v dieselovém motoru auta

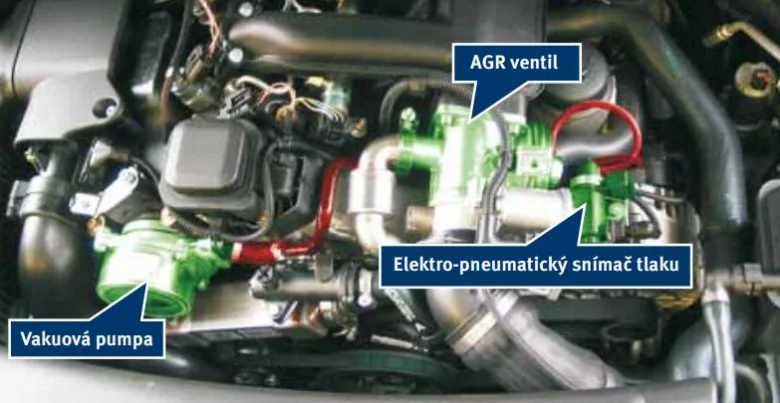

Dieselové motory obvykle používají vakuové čerpadlo poháněné přímo vačkovým hřídelem, které vytváří podtlak nezávisle na otáčkách motoru a zajišťuje stabilní přísun podtlaku i při nízkých otáčkách. Konstrukčně bývá čerpadlo umístěno na bloku válců nebo v hlavě motoru a často má pístovou nebo lopatkovou konstrukci. Naopak u benzínových motorů s přeplňováním a start-stop systémy se častěji využívají elektrická vakuová čerpadla, která díky vlastnímu elektromotoru poskytují podtlak nezávisle na otáčkách motoru a umožňují přesné elektronické řízení výkonu. Hybridní vozy kombinují obě technologie, přičemž elektrická vakuová čerpadla pomáhají optimalizovat spotřebu paliva a snižovat emise.
Provozní podmínky ovlivňují nejen typ vakuové pumpy, ale i její konstrukční parametry:
- Nadmořská výška nad 1500 m vyžaduje čerpadla s vyšším objemovým výkonem a lepší účinností
- Častý provoz v členitém terénu a vozidla se start-stop systémem preferují elektrická vakuová čerpadla pro rychlou reakci a nezávislost na otáčkách
- Lopatkové čerpadlo se vyznačuje vyšší spolehlivostí při nižších nárocích, pístové čerpadlo nabízí lepší těsnost a odolnost vůči opotřebení
Tip: Častou chybou je podcenění vlivu nadmořské výšky, což vede ke sníženému podtlaku a následnému zhoršení účinnosti posilovače brzd, což může výrazně ovlivnit brzdnou dráhu vozidla.
Pro koho se vakuové čerpadlo hodí? Správná volba vakuového čerpadla je nezbytná u dieselových a hybridních motorů, kde podtlak není generován přirozeně sacím potrubím. Naopak u některých moderních benzínových motorů s přímým vstřikováním a bez přeplňování může být vakuový systém jednodušší nebo dokonce zcela nahrazen jinými technologiemi.
Časté dotazy o vakuovém čerpadle v autě
Návod na fungování vakuového čerpadla v autě
Otázka: Co je vakuová pumpa v autě?
Vakuová pumpa vytváří podtlak v autě, který je nezbytný pro správnou funkci posilovače brzd a dalších systémů. Nejčastěji jde o lopatkové nebo pístové čerpadlo poháněné motorem.
Otázka: Jak funguje vakuové čerpadlo v automobilu?
Vakuové čerpadlo mechanicky odsává vzduch, čímž vytváří podtlak využívaný především pro posilovač brzd. Tento podtlak umožňuje účinný brzdný výkon i při nízkých otáčkách motoru.
Otázka: Jaký je princip vakuového čerpadla?
Podtlak vzniká díky pohybu lopatek nebo pístu, které odsávají vzduch ze sacího potrubí a snižují tlak v systému.
Otázka: Jaké jsou typy vakuových čerpadel v autech?
Nejčastější jsou lopatkové čerpadla, pístová čerpadla (často u prémiových značek) a elektrická vakuová čerpadla s vlastním motorem.
Otázka: Proč je vakuové čerpadlo důležité v automobilovém motoru?
Zajišťuje podtlak pro posilovač brzd a systémy start-stop, což zvyšuje bezpečnost a komfort jízdy.
Otázka: Jak se pozná špatné vakuové čerpadlo?
Příznaky poruchy zahrnují hlučnost čerpadla, snížený podtlak a zhoršenou funkci posilovače brzd.
Otázka: Jak se diagnostikuje vakuové čerpadlo?
Diagnostika spočívá v měření podtlaku, kontrole těsnosti a poslechu chodu čerpadla, aby se odhalily netěsnosti nebo mechanické závady.
Otázka: Jak často je potřeba udržovat vakuové čerpadlo?
Údržba probíhá při pravidelných servisních intervalech; čerpadlo se kontroluje zejména při podezření na poruchu.
Otázka: Jaký vliv má vakuové čerpadlo na spotřebu paliva?
Elektrická vakuová čerpadla mírně zvyšují spotřebu elektrické energie, spotřeba paliva zůstává prakticky beze změny.
Otázka: Jaký je rozdíl mezi vakuovým čerpadlem pro benzínový a dieselový motor?
Dieselové motory obvykle používají mechanická čerpadla poháněná vačkovým hřídelem, benzínové často elektrická pro lepší regulaci podtlaku.
Otázka: Jak funguje vakuové čerpadlo v dieselovém motoru auta?
V dieselových motorech je vakuové čerpadlo mechanické, poháněné přímo vačkovým hřídelem motoru.
Otázka: Co dělá palivové čerpadlo?
Palivové čerpadlo dodává palivo do motoru, zatímco vakuové čerpadlo vytváří podtlak pro posilovače a další systémy, obě čerpadla mají odlišné funkce.
Otázka: Jak se opravuje nebo vyměňuje vakuové čerpadlo v autě?
Výměna vyžaduje demontáž starého čerpadla, kontrolu sacího potrubí a instalaci nového podle výrobních specifikací.
Otázka: Jaký je vliv nadmořské výšky na vakuové čerpadlo?
Vyšší nadmořská výška snižuje atmosférický tlak, což vyžaduje výkonnější vakuové čerpadlo pro dosažení dostatečného podtlaku.
Otázka: Jak vakuové čerpadlo pomáhá motoru auta?
Vakuové čerpadlo zajišťuje správný podtlak, který je klíčový pro funkci posilovače brzd a některých emisních systémů motoru.
Odborná rada: Na co si dát pozor: častá chyba je ignorování hlučnosti a poklesu výkonu posilovače brzd, což může být známkou poruchy vakuového čerpadla. Tento stav vyžaduje rychlou diagnostiku, aby nedošlo ke zhoršení bezpečnosti jízdy.
Pro koho se vakuové čerpadlo hodí vs. pro koho ne: vozidla se start-stop systémem a dieselové motory nutně vyžadují vakuové čerpadlo, zatímco některé moderní benzinové motory bez posilovače brzd podtlak nepotřebují.
