Jednohmotová a dvojhmotová spojka představují základní prvky přenosu síly mezi motorem a převodovkou automobilu, liší se však konstrukcí setrvačníku a způsobem tlumení torzních kmitů. Zatímco jednohmotová spojka spoléhá na pevný setrvačník, dvojhmotová využívá speciální dvouhmotový setrvačník, který výrazně snižuje vibrace a prodlužuje životnost spojkové lamely. Porozumění jejich principům pomáhá správně zvolit typ spojky i načasovat výměnu spojky podle provozních podmínek.
⭐ Zásadní body
- Dvouhmotový setrvačník obsahuje dva kotouče spojené pružinami, které tlumí torzní kmity motoru.
- Životnost dvouhmotového setrvačníku se pohybuje od 80 000 do 300 000 km v závislosti na stylu jízdy.
- Přítlačný kotouč spojky je dimenzován na teploty až 450 °C, což je klíčové pro jeho spolehlivost.
- Výměna dvouhmotového setrvačníku stojí od 7 000 do 20 000 Kč, celkové náklady mohou dosáhnout až 30 000 Kč.
- Jednohmotový setrvačník je levnější, ale přenáší vibrace, zatímco dvouhmotový zlepšuje komfort a chrání převodovku.
Jak funguje jednohmotová spojka a její princip činnosti
Jednohmotová spojka přenáší točivý moment z motoru na převodovku pomocí jednoduchého jednohmotového setrvačníku a spojkové lamely bez integrovaného tlumení torzních kmitů. Tento setrvačník představuje pevný kovový kotouč, který přímo spojuje klikový hřídel motoru se spojkovou lamelou. Absence pružinového nebo jiného tlumicího systému znamená, že torzní kmity vznikající při nepravidelném chodu motoru se přenášejí přímo na převodovku, což může způsobovat zvýšený hluk a rychlejší opotřebení převodových součástí.
Přenos točivého momentu u jednohmotové spojky probíhá bez mezistupně tlumení, což vede k přímému přenosu vibrací a rázů do převodového ústrojí. Tento princip činnosti jednohmotové spojky znamená, že motorové rázy nejsou pohlcovány, což snižuje komfort jízdy a zvyšuje namáhání spojkové lamely i převodovky. Přítlačný kotouč v této konstrukci je dimenzován na teploty až 450 °C a zajišťuje pevné dosednutí lamely na setrvačník, ale bez schopnosti tlumit torzní kmity.
Výhodou jednohmotové spojky je její jednodušší konstrukce, nižší výrobní cena a snadnější servisní výměna spojkových dílů. Díky absenci složitých tlumicích prvků je také méně náchylná k poruchám, což snižuje náklady na údržbu. Naopak nevýhodou je nižší komfort jízdy, zejména při rozjezdu a řazení, a vyšší opotřebení spojkových komponent při častém startování a zastavování vozidla.
Pro diagnostiku jednohmotové spojky je klíčové sledovat příznaky jako zvýšené vibrace na pedálu spojky, hlučnost při rozjezdu nebo při řazení rychlostních stupňů. Tyto symptomy často signalizují opotřebení spojkové lamely nebo přítlačného kotouče. Častou chybou je ignorování těchto příznaků, což může vést k poškození převodovky a zvýšení nákladů na opravu.
Tip: Jednohmotová spojka se hodí pro vozidla s nižším výkonem motoru a méně náročným provozem, například u starších nebo levnějších modelů. Naopak není vhodná pro moderní vozy s vyšším točivým momentem, kde by přímý přenos torzních kmitů mohl způsobit předčasné opotřebení převodovky a snížit komfort jízdy.
Princip činnosti a konstrukce dvojhmotové spojky

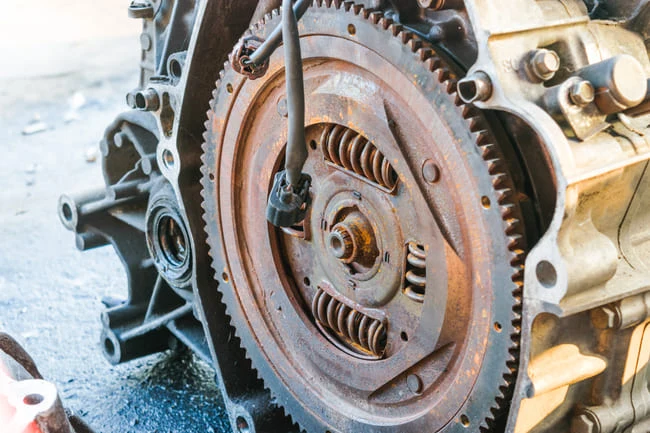

Dvojhmotová spojka se od jednohmotové liší konstrukcí setrvačníku, který je rozdělen na dva kotouče spojené sadou torzně odpružených pružin. Tento dvouhmotový setrvačník (DMF – Dual Mass Flywheel) tlumí torzní kmity vznikající při nepravidelném chodu motoru, zejména při nízkých otáčkách a při zátěži motoru. Pružiny mezi kotouči pohlcují vibrace a nárazy, čímž výrazně snižují přenos těchto kmitů do převodovky a dalších částí pohonu.
Princip činnosti dvojhmotové spojky spočívá v tom, že první kotouč je pevně spojený s klikovým hřídelem motoru, zatímco druhý kotouč je připojen k převodovce. Mezi nimi jsou pružiny, které umožňují relativní kmitání a tlumení torzních kmitů. Díky tomuto pružnému spojení dochází k plynulému přenosu točivého momentu bez náhlých rázů, což snižuje opotřebení spojkové lamely, přítlačného kotouče a dalších komponent převodového ústrojí.
Díky tlumení torzních kmitů zajišťuje dvouhmotový setrvačník lepší komfort jízdy, zejména při rozjezdu a řazení rychlostních stupňů, a zároveň prodlužuje životnost spojky i převodovky. Na rozdíl od jednohmotového setrvačníku, který je tvořen jedním pevným kotoučem a přenáší vibrace přímo, dvojhmotový setrvačník výrazně snižuje hlučnost a vibrace přenášené na hnací ústrojí.
Provoz dvouhmotové spojky vyžaduje pravidelnou diagnostiku, protože opotřebení pružin nebo vůle mezi kotouči vede ke snížení účinnosti tlumení torzních kmitů. Častou chybou je ignorování raných příznaků opotřebení, což může způsobit poškození spojkové lamely a zvýšené opotřebení převodovky. Včasná výměna spojky a setrvačníku je proto klíčová pro zachování správné funkce systému.
Tip: Dvouhmotová spojka se hodí především do moderních vozidel s výkonnějšími motory, kde jsou torzní kmity výraznější a požadavky na komfort vyšší. Naopak u starších nebo méně výkonných vozidel může být vhodnější jednodušší a levnější jednohmotový setrvačník, který je méně náchylný k poruchám a levnější na údržbu.
Hlavní rozdíly mezi jednohmotovou a dvojhmotovou spojkou
Hlavní rozdíly mezi jednohmotovou a dvojhmotovou spojkou spočívají v konstrukci a funkci tlumení vibrací. Jednohmotová spojka má jednodušší konstrukci s jedním setrvačníkem a přítlačným kotoučem, který je dimenzován na teploty až 450 °C. Tento typ spojky je levnější a méně náročný na opravy, ale méně efektivní při tlumení torzních kmitů motoru. Naopak dvojhmotová spojka obsahuje dva kotouče spojené pružinami a ložisky, které zajišťují lepší tlumení vibrací a výrazně zvyšují komfort jízdy. Díky složitější konstrukci se však zvyšuje náročnost na diagnostiku spojky i výměnu spojkových dílů.
Jaký je rozdíl mezi jednohmotovou a dvojhmotovou spojkou?
Jednohmotová spojka využívá jeden setrvačník a přítlačný kotouč, který zvládá pracovní teploty až do 450 °C. Tento jednoduchý design je robustní a vhodný pro běžné provozní podmínky. Dvojhmotová spojka má oproti tomu dva kotouče spojené pružnými prvky a ložisky, které absorbují vibrace a tlumí torzní kmity motoru. Díky tomu snižuje hlučnost a opotřebení převodovky. Tento princip činnosti dvojhmotové spojky je výhodný u moderních vozidel s vyšším výkonem a náročnější jízdou.
Co je dvouhmotový setrvačník u spojky?
Dvouhmotový setrvačník je konstrukční prvek složený ze dvou kotoučů spojených pružinami a ložisky. Tyto pružné prvky umožňují efektivní tlumení torzních kmitů motoru, které by jinak negativně ovlivňovaly plynulost jízdy a životnost spojky a převodovky. Díky tomu se zlepšuje komfort řízení a snižuje se opotřebení spojkové lamely. Výsledkem je delší životnost spojky a menší potřeba časté výměny spojky.
| Parametr | Jednohmotová spojka | Dvojhmotová spojka |
|---|---|---|
| Konstrukce | Jednoduchý setrvačník a přítlačný kotouč | Dva kotouče spojené pružinami a ložisky |
| Přítlačný kotouč | Teplota provozu do 450 °C | Podobná teplotní odolnost, ale s lepším rozložením tepla |
| Tlumení vibrací | Omezené | Vysoká účinnost díky pružinám a ložiskům |
| Životnost spojky | Nižší při náročném provozu | Delší díky tlumení torzních kmitů |
| Diagnostika a oprava | Jednodušší | Složitější, vyšší náklady |
Výhody a nevýhody jednohmotové a dvojhmotové spojky
Výhody jednohmotové spojky
Jednohmotová spojka využívá jednoduchý setrvačník z jednoho kusu o hmotnosti obvykle mezi 6 až 10 kg, což snižuje cenu komponentu a zjednodušuje servisní zásahy. Přímý přenos točivého momentu bez tlumicích prvků umožňuje rychlou diagnostiku a výměnu spojky, která trvá obvykle 3 až 5 hodin. Nevýhodou je přenos torzních kmitů motoru přímo na převodovku, což zvyšuje hlučnost a urychluje opotřebení spojkové lamely i převodových ozubených kol. Životnost jednohmotové spojky se pohybuje kolem 150 000 až 250 000 km, protože postrádá pružiny a další tlumicí mechanismy, které by se mohly opotřebovat.
Nevýhody dvojhmotové spojky
Dvojhmotová spojka obsahuje dva setrvačníky spojené pružinami a kluzným ložiskem, které tlumí torzní kmity v rozsahu až 50 % vibrací motoru, čímž výrazně zlepšuje komfort jízdy a chrání převodovku před nárazy. Tato konstrukce je však složitější a vyžaduje náročnější diagnostiku, protože poruchy pružin nebo ložisek se projevují specifickými zvuky a vibracemi. Životnost dvouhmotového setrvačníku se pohybuje mezi 80 000 až 300 000 km v závislosti na stylu jízdy a provozních podmínkách, přičemž agresivní jízda a časté podtáčení motoru výrazně zkracují jeho životnost. Náklady na výměnu setrvačníku a spojkové sady se pohybují mezi 15 000 až 30 000 Kč, což je 2 až 3krát více než u jednohmotové spojky.
Tip: Dvojhmotová spojka je vhodná pro moderní vozy s výkonnými motory nad 100 kW a automatizovanými převodovkami, kde je potřeba efektivně tlumit vibrace a chránit převodovku před nárazovými zatíženími. Naopak pro jednodušší a levnější vozidla s nižším výkonem a manuální převodovkou se doporučuje jednohmotová spojka kvůli nižším pořizovacím a servisním nákladům a delší životnosti bez potřeby složité údržby.
Diagnostika a údržba dvouhmotové spojky
Pro správné fungování dvouhmotové spojky je klíčová včasná diagnostika poruch a pravidelná údržba, které výrazně prodlužují její životnost. Následující podkapitoly popisují, jak poznám, že selhala dvouhmotová spojka, jak probíhá diagnostika spojky v servisu a jaká opatření pomohou udržet spojku v optimálním stavu.
Typické příznaky poruchy dvouhmotové spojky
Porucha spojky se často projevuje chrastivým nebo cinkavým zvukem při volnoběhu, který vzniká vlivem opotřebeného dvouhmotového setrvačníku a spojkové lamely. Dále se objevuje drnčení při startu motoru a nepříjemné vibrace motoru během rozjezdu, což signalizuje selhání tlumení torzních kmitů.
Diagnostické metody v servisu
Diagnostika spojky zahrnuje poslech klepání a hluku při volnoběhu za studena a měření vůlí mezi přítlačným kotoučem a spojkovou lamelou. Servisní technici kontrolují stav pružin, ložisek a dalších komponent, aby určili, zda je nutná výměna spojky nebo oprava dvouhmotového setrvačníku a cena odpovídá rozsahu poškození.
Základní údržba a prodloužení životnosti
Údržba spojky zahrnuje pravidelnou výměnu kapalin a šetrný styl jízdy s jemným řazením, který minimalizuje nadměrné opotřebení. Vyvarování se podtáčení motoru snižuje zatížení pružin spojky a prodlužuje životnost spojky, čímž oddaluje nutnost nákladné opravy.
- Kontrola vůlí – pravidelně měřte vůli mezi přítlačným kotoučem a lamelou
- Poslech zvuků – sledujte hluk při volnoběhu a rozjezdu
- Výměna kapalin – dodržujte intervaly doporučené výrobcem
- Úprava stylu jízdy – řaďte jemně a vyhýbejte se podtáčení motoru
Tip: Častá chyba je ignorování prvních zvukových signálů, což vede k rychlejšímu poškození dvouhmotového setrvačníku a nutnosti kompletní výměny spojky.
Výměna spojky a náklady s ní spojené
Výměna spojky včetně dvouhmotového setrvačníku a spojkové sady patří mezi náročnější servisní úkony, které vyžadují precizní diagnostiku spojky a zkušený přístup. Výměna spojky obvykle zahrnuje demontáž starého dvouhmotového setrvačníku, který slouží k efektivnímu tlumení torzních kmitů motoru, a instalaci nové spojkové lamely spolu s přítlačným kotoučem a pružinami spojky.
Jak probíhá oprava dvouhmotového setrvačníku a cena
Oprava dvouhmotového setrvačníku není vždy možná, často se doporučuje jeho výměna kvůli omezené životnosti a vyšším nákladům na servis. Cena opravy nebo výměny se pohybuje přibližně od 7 000 do 20 000 Kč za samotný díl. Kompletní servis s prací v servisu může dosáhnout částky mezi 15 000 až 30 000 Kč v závislosti na typu vozidla a rozsahu potřebných oprav. Doporučuje se vyměnit celou spojkovou sadu najednou, aby se předešlo dalším komplikacím a zajistila dlouhá životnost spojky.
| Prvek výměny | Orientační cena (Kč) | Poznámka |
|---|---|---|
| Dvouhmotový setrvačník | 7 000-20 000 | Cena závisí na modelu a značce |
| Spojková lamela a přítlačný kotouč | 4 000-8 000 | Doporučeno měnit současně |
| Práce v servisu | 4 000-10 000 | Záleží na rozsahu a hodinové sazbě |
Tip: Častá chyba při výměně spojky je nekompletní servis – výměna pouze lamely bez dvouhmotového setrvačníku výrazně snižuje životnost celé spojky a zvyšuje riziko poruchy. Pro koho se to hodí: dvouhmotový setrvačník je vhodný pro moderní motory s vyššími nároky na tlumení kmitů, pro jednoduché a starší modely může být výhodnější jednohmotová spojka s nižší cenou servisu.
Časté dotazy o jednohmotové a dvojhmotové spojce
Otázka: Jaký je rozdíl mezi jednohmotovou a dvojhmotovou spojkou?
Jednohmotová spojka má jednoduchý setrvačník a přenáší torzní kmity přímo na převodovku, zatímco dvojhmotová spojka obsahuje dva kotouče s pružinami, které tlumí vibrace a zlepšují plynulost chodu.
Otázka: Co je dvouhmotový setrvačník u spojky?
Dvouhmotový setrvačník se skládá ze dvou kotoučů spojených pružinami a ložisky, které slouží k efektivnímu tlumení torzních kmitů motoru.
Otázka: Jak funguje dvouhmotový setrvačník v motoru?
Tlumením torzních kmitů mezi dvěma kotouči zlepšuje plynulost chodu motoru a snižuje zatížení převodovky, čímž zvyšuje životnost spojky a dalších komponent.
Otázka: Jak poznám, že selhala dvouhmotová spojka?
Typické příznaky jsou chrastivý zvuk při volnoběhu, drnčení při rozjezdu, vibrace a potíže s řazením rychlostí.
Otázka: Jak dlouho vydrží dvouhmotový setrvačník?
Životnost se pohybuje mezi 80 000 a 300 000 km, přičemž záleží na stylu jízdy a pravidelné diagnostice spojky.
Otázka: Jak probíhá výměna dvouhmotového setrvačníku a spojkové sady?
Výměna zahrnuje demontáž starého setrvačníku a spojkové lamely, instalaci nových dílů a stojí zpravidla 15 000 až 30 000 Kč včetně práce.
Otázka: Jaké jsou výhody jednohmotové spojky?
Jednohmotová spojka je jednodušší, levnější a méně náchylná k poruchám, ale přenáší více torzních kmitů na převodovku.
Otázka: Kdy je vhodné použít dvojhmotovou spojku?
Dvojhmotová spojka se doporučuje u moderních motorů s vysokým výkonem, kde je kladen důraz na komfort jízdy a ochranu převodovky.
Otázka: Jaké jsou příznaky poruchy dvouhmotové spojky?
Mezi příznaky patří chrastivý nebo cinkavý zvuk, drnčení při startu, vibrace a problémy s hladkým řazením.
Otázka: Co se stane, když odejde dvouhmotový setrvačník?
Nepřítomnost tlumení torzních kmitů vede k nadměrnému opotřebení převodovky a hlučnosti, což zhoršuje plynulost jízdy.
Otázka: Jaké jsou technické parametry pružin v dvouhmotovém setrvačníku?
Pružiny jsou navrženy z odolných materiálů a jejich úkolem je efektivně tlumit torzní kmity, přesné parametry se liší podle typu setrvačníku.
Otázka: Jak probíhá diagnostika dvouhmotové spojky v servisu?
Servisní diagnostika zahrnuje poslech zvuků při volnoběhu, kontrolu vůlí, opotřebení spojkové lamely a pružin.
Otázka: Jaký vliv má styl jízdy na životnost spojky?
Agresivní styl jízdy s častým řazením a podtáčením motoru výrazně snižuje životnost spojky a snižuje účinnost tlumení torzních kmitů.
Otázka: Jaké jsou rozdíly v účinnosti hydraulických a elektromagnetických spojek?
Hydraulické spojky mají mírně nižší účinnost kvůli hydrodynamickým silám, zatímco elektromagnetické nabízejí přesnější ovládání, ale složitější konstrukci.
Otázka: Jaká je doporučená údržba spojky podle typu setrvačníku?
Doporučuje se pravidelná kontrola a výměna kapalin, šetrné řazení a včasná diagnostika opotřebení spojkové lamely a pružin.
Otázka: Jak dlouho vydrží jednohmotový setrvačník?
Obvykle vydrží déle než dvouhmotový díky jednodušší konstrukci bez pohyblivých částí tlumících kmity.
Otázka: Jak ovlivňuje přítlačný kotouč životnost spojky?
Přítlačný kotouč zvládá teploty do 450 °C, což je klíčové pro odolnost spojky při častých rozjezdech a řazení.
Otázka: Co znamená pojem torzní kmity u spojky?
Torzní kmity jsou vibrace vznikající nerovnoměrným chodem motoru, které neodpružené spojky přenášejí na převodovku a snižují její životnost.
Otázka: Jaké jsou náklady na opravu dvouhmotového setrvačníku?
Cena dílu se pohybuje mezi 7 000 a 20 000 Kč, kompletní výměna spojky včetně práce stojí zhruba 15 000 až 30 000 Kč.
Otázka: Jaký je dopad přestavby z dvouhmotového na jednohmotový setrvačník?
Přestavba vede ke zvýšení vibrací, což může zatížit převodovku, ale zároveň sníží náklady na údržbu a opravy spojky.
