Podrobný a jednoduchý způsob kontroly zapalovací cívky vozu
Zapalovací cívka je klíčovou součástí zapalovacího systému vozu, která ovlivňuje jeho spolehlivost a výkon. Správná diagnostika a jednoduchá kontrola funkčnosti pomohou odhalit vadnou zapalovací cívku dříve, než způsobí vážnější problémy. Naučíte se, jak změřit její stav a rozpoznat typické projevy poruchy.
📝 Ve zkratce
- Zapalovací cívka zvyšuje napětí z 12 V na 20 000-25 000 V pro správné zapálení směsi.
- Test jiskry se provádí s mezerou 8-10 mm a vodičem o průměru 4-6 mm bez demontáže svíčky.
- Životnost zapalovacích cívek je obvykle 160 000-200 000 km nebo 5 až 7 let.
- Primární vinutí má odpor přibližně 1,5 Ω a sekundární vinutí obsahuje asi 40 000 závitů měděného drátu.
- Při kontrole je nutné vypnout zapalování a dodržovat bezpečnostní opatření, aby nedošlo k úrazu elektrickým proudem.
Bezpečná příprava před kontrolou zapalovací cívky
Bezpečná příprava před kontrolou zapalovací cívky je klíčová pro přesné měření a ochranu před úrazem elektrickým proudem. Před zahájením testu vždy vypněte zapalování a ujistěte se, že klíč je v poloze OFF, čímž přerušíte přívod 12V napájení z baterie do zapalovací cívky. Následně odpojte vysokonapěťový kabel zapalovací svíčky od cívky, aby nedošlo k nechtěnému výboji vysokého napětí během měření a k ovlivnění signálu IGT a napájení B+. Tento postup zároveň zabraňuje poškození měřícího přístroje a zajišťuje bezpečnost.
Jak správně vypnout zapalování a odpojit zapalovací svíčku
Před demontáží nebo testováním zapalovací cívky musí být zapalování kompletně vypnuto, což přeruší přívod kladného napětí B+ (12 V) k cívce. Odpojení zapalovací svíčky od cívky je nezbytné k eliminaci rizika vysokonapěťového výboje, který může dosahovat až 25 000 V během testu. Tento krok umožňuje správné měření signálu IGT (ignition trigger), který se nachází na zadní straně konektoru cívky a řídí sekundární zapalování. Bez odpojení svíčky by mohly být naměřené hodnoty zkreslené a test nevalidní.

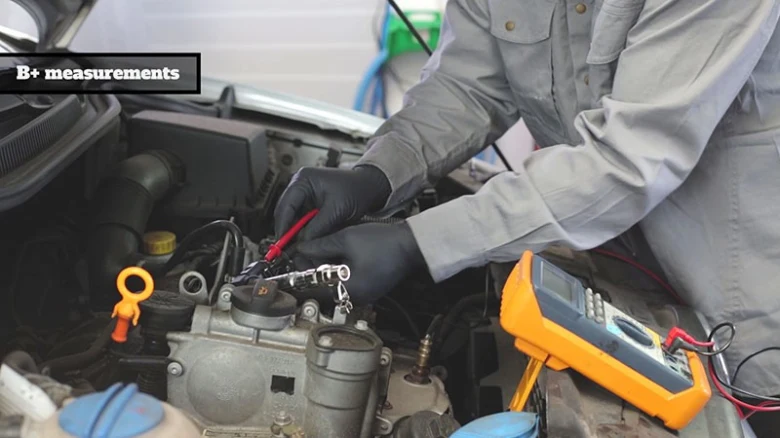

Jak správně připojit měřící hroty pro validní měření

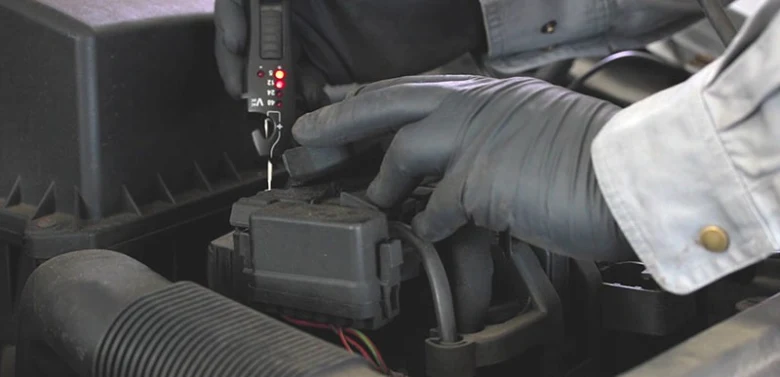

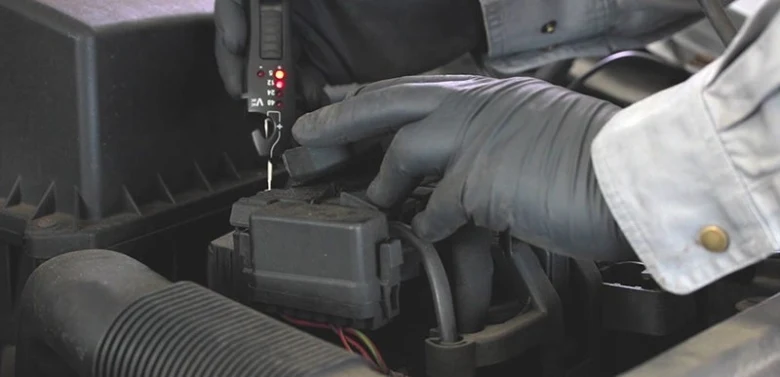

Pro přesnou diagnostiku zapalovací cívky připojte testovací hrot tvaru T k výstupnímu kabelu na konektoru cívky, který vede ke svíčce. Druhý měřící hrot připojte na kostru vozidla (GND), která slouží jako uzemnění a zajišťuje správný elektrický obvod. Toto zapojení umožňuje validní měření odporu primárního vinutí a kontrolu signálu IGT, což jsou klíčové parametry pro vyhodnocení funkčnosti cívky. Nesprávné připojení hrotů, například bez uzemnění na kostru, vede k nepřesným výsledkům a může ztížit identifikaci vadné zapalovací cívky.
Tip: Pro základní kontrolu zapalovací cívky postačí běžný multimetr s funkcí měření odporu a pečlivé dodržení správného zapojení měřících hrotů podle schématu zapojení vozu.
Postup kontroly funkčnosti zapalovací cívky krok za krokem
Pro kontrolu zapalovací cívky vozu lze využít jednoduchý test s testovací zapalovací svíčkou, který nepotřebuje speciální vybavení. Následující postup vám pomůže ověřit, zda je zapalovací cívka funkční a zda vytváří potřebné vysoké napětí pro správný chod motoru.
Jak otestovat zapalovací cívku pomocí testovací zapalovací svíčky
- Připravte testovací zapalovací svíčku s mezerou 8-10 mm – tato vzdálenost je optimální pro viditelnou jiskru.
- Připojte kovový konec testovací svíčky ke kostře vozidla – zajistěte pevné a bezpečné spojení.
- Připojte svíčku k výstupu zapalovací cívky podle zapojení vozu – správné zapojení je klíčové pro funkční test.
- Nastartujte motor – při startování by měla být viditelná jasná modrá jiskra na testovací svíčce.
- Pozorujte jiskru – silná jiskra potvrzuje funkčnost zapalovací cívky, slabá nebo žádná jiskra značí problém.
- Pro kompletní diagnostiku je možné změřit napětí pomocí multimetru – při správné funkci by napětí mělo odpovídat specifikacím výrobce.
Tento jednoduchý test zapalovací cívky motoru pomáhá rychle odhalit poruchy a eliminuje potřebu složité diagnostiky.
Co znamená absence jiskry při testu zapalovací cívky
Pokud při testu zapalovací cívky nevidíte žádnou jiskru, je pravděpodobné, že cívka nevytváří dostatečné vysoké napětí potřebné pro zapálení směsi ve válci. Absence jiskry je hlavním projevem vadné zapalovací cívky a indikuje nutnost její výměny.
Tento stav může být způsoben opotřebením nebo poruchou vnitřního vinutí cívky, což ovlivňuje její životnost. Diagnostika zapalovací cívky bez jiskry potvrzuje, že motor nebude správně startovat ani běžet plynule. Proto se doporučuje co nejdříve vyměnit vadnou zapalovací cívku, aby se předešlo dalším problémům s chodem motoru.
Tip: Častou chybou při testu je nesprávné zapojení testovací svíčky ke kostře vozidla, což vede k falešnému závěru o nefunkčnosti cívky. Ujistěte se, že je spojení pevné a čisté.
Měření elektrických parametrů a odporu zapalovací cívky
Měření elektrických parametrů a odporu zapalovací cívky je klíčové pro diagnostiku její funkčnosti. Správnou hodnotu odporu lze změřit běžným multimetrem a porovnat ji s výrobními limity, což pomáhá odhalit poruchy izolace vinutí.
Měření odporu primárního vinutí
Primární vinutí zapalovací cívky má obvykle odpor přibližně 1,5 Ω. Pro měření odporu primárního vinutí použijte multimetr nastavený na měření nízkých odporů. Připojte měřící hroty na svorky primárního vinutí, přičemž by výsledná hodnota neměla přesáhnout výrobní limit o více než 15 %. Vyšší nebo nižší hodnoty signalizují poruchu vinutí nebo izolace.
Měření odporu sekundárního vinutí

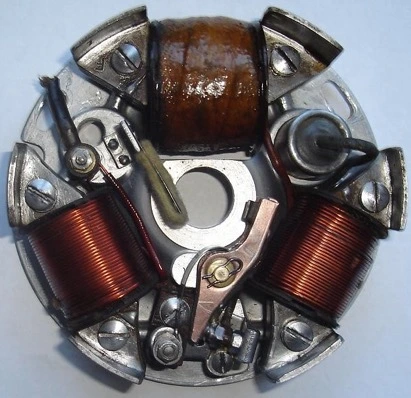

Sekundární vinutí obsahuje asi 40 000 závitů měděného drátu, což způsobuje výrazně vyšší odpor než u primárního vinutí. Pro měření odporu sekundárního vinutí nastavte multimetr na vyšší rozsah odporu a připojte hroty ke svorkám sekundárního vinutí. Hodnota odporu by měla odpovídat specifikaci výrobce, obvykle v řádu kiloohmů. Výsledky mimo limit znamenají možnou poruchu izolace, která ovlivňuje životnost zapalovací cívky.
| Vinutí | Typ odporu | Očekávaná hodnota | Povolený limit ±15 % |
|---|---|---|---|
| Primární vinutí | Nízký odpor (Ω) | 1,5 Ω | 1,28-1,73 Ω |
| Sekundární vinutí | Vysoký odpor (kΩ) | 6-12 kΩ | 5,1-13,8 kΩ |
Tip: Při diagnostice zapalovací cívky věnujte pozornost správnému zapojení vodičů a měřících hrotů, aby nedošlo k nesprávným výsledkům. Častá chyba je nepřesné připojení multimetru, které může zkreslit naměřené hodnoty. Pro správnou diagnostiku a prodloužení životnosti zapalovací cívky doporučuji měření opakovat pravidelně podle doporučení výrobce vozu.
Příznaky poškození a kdy vyměnit zapalovací cívku
Porucha zapalovací cívky se nejčastěji projeví nepravidelným chodem motoru, což nazýváme také misfiring. Tento stav způsobuje výrazné chvění motoru a snížení výkonu vozu. Dalším příznakem vadné zapalovací cívky je zvýšená spotřeba paliva a často také střílení z výfuku. Rozsvícení kontrolky motoru na palubní desce je signálem, že diagnostika zapalovací cívky by měla být provedena co nejdříve.
Tepelné poškození zapalovací cívky, které může nastat při teplotách nad 149 °C, snižuje její výstupní napětí o 40 až 60 procent. Snížené výstupní napětí má za následek špatný chod motoru a zhoršenou funkci zapalovacího systému.
Jak rozeznat vadnou zapalovací cívku podle chodu motoru
- Nepravidelný chod motoru a chvění
- Snížený výkon a horší akcelerace
- Zvýšená spotřeba paliva
- Střílení nebo praskání z výfuku
- Rozsvícení kontrolky motoru
Tip: Častá chyba je ignorování varovných příznaků, což vede k dalšímu poškození zapalovacího systému. Pro koho se kontrola zapalovací cívky hodí: u starších vozidel nebo při podezření na poruchu zapalovacího systému. Pro novější modely s elektronikou je vhodnější odborná diagnostika.
Údržba, životnost a prevence poruch zapalovacích cívek
Zapalovací cívka má životnost přibližně 160 000 až 200 000 kilometrů nebo 5 až 7 let v závislosti na provozních podmínkách a kvalitě výrobku. Pravidelná údržba a kontrola zapalovací cívky mezi 96 000 a 160 000 kilometry významně snižuje riziko nečekaných poruch a prodlužuje její funkční dobu. Při montáži je nezbytné použít dielektrickou mazací pastu, která minimalizuje povrchový průraz, zvyšuje odolnost proti vlhkosti a zabraňuje korozi kontaktů.
Jak často je potřeba měnit zapalovací cívky u auta
Doporučuje se kontrolovat stav zapalovacích cívek minimálně jednou za 2 roky nebo po ujetí 100 000 kilometrů. Včasná diagnostika pomáhá odhalit poruchy podle konkrétních příznaků, jako jsou nepravidelný chod motoru (mispfiring), snížený výkon, střílení ve výfuku nebo rozsvícení kontrolky motoru. Pravidelná údržba zahrnuje také vizuální kontrolu těsnění a izolace, které jsou náchylné k degradaci vlivem teplot nad 149 °C a vlhkosti.
Tip: Pro jednoduchou a přesnou diagnostiku použijte multimetr k měření odporu zapalovací cívky. Správná hodnota primárního vinutí se pohybuje kolem 1,5 Ω. Odchylky od této hodnoty signalizují vnitřní zkrat nebo přerušené vinutí, což vyžaduje výměnu cívky.
Častá chyba: Při montáži zapalovací cívky se často vynechává použití dielektrické mazací pasty, což vede k povrchovým průrazům a zkratu. Tento nedostatek výrazně snižuje životnost cívky a zvyšuje riziko poruchy.
Pro koho se údržba hodí vs. pro koho ne: Pravidelná kontrola a údržba zapalovacích cívek je nezbytná u vozidel s vyšším nájezdem nad 80 000 km a u starších modelů, kde je větší riziko degradace izolace. Naopak u nových vozidel s nízkým nájezdem a pravidelnou servisní kontrolou není tak častá kontrola nutná, pokud se nevyskytují žádné příznaky poruch.
Při údržbě doporučuji také zabránit pronikání vody do zapalovacího systému, například zakrytím cívky folií o šíři minimálně 10 cm při mytí motorového prostoru. Vyhněte se ponechání zapalování v zapnuté poloze bez běžícího motoru, protože to může způsobit přehřátí cívky a zkrácení její životnosti.
Doporučené nástroje a vybavení pro domácí diagnostiku
Pro správnou diagnostiku zapalovací cívky vozu je nezbytné mít vhodné nástroje, které zajistí přesné měření a bezpečné zacházení. Multimetr s přesností alespoň 0,1 Ω umožňuje změřit odpor zapalovací cívky a díky tomu posoudit její funkčnost. Testovací zapalovací svíčka pak slouží k ověření jiskry, což je klíčový projev správného zapojení a činnosti cívky. K měření je vhodné použít také sondy, které umožní snadné a bezpečné připojení k jednotlivým měřícím bodům.
Následující tabulka shrnuje doporučené vybavení pro domácí diagnostiku zapalovací cívky a základní parametry, na které se zaměřit při testování.
| Nástroj | Doporučené parametry | Účel použití |
|---|---|---|
| Multimetr | Přesnost 0,1 Ω nebo lepší | Měření odporu a elektrických hodnot |
| Testovací zapalovací svíčka | Vhodná pro jiskrový test | Kontrola přítomnosti a kvality jiskry |
| Měřicí sondy | Izolované a bezpečné | Připojení k měřícím bodům zapalovací cívky |
Tip: Při diagnostice zapalovací cívky věnujte pozornost i běžným projevům, jako jsou nesouvislý chod motoru nebo snížený výkon, které mohou signalizovat vadnou zapalovací cívku. Pro domácí použití je tento návod na diagnostiku zapalovací cívky u osobního auta vhodný a přehledný. Častá chyba je nesprávné zapojení nebo nedostatečná izolace při měření, což může vést k nepřesným výsledkům nebo poškození přístroje.
Rozdíly mezi typy zapalovacích cívek a jejich vliv na kontrolu

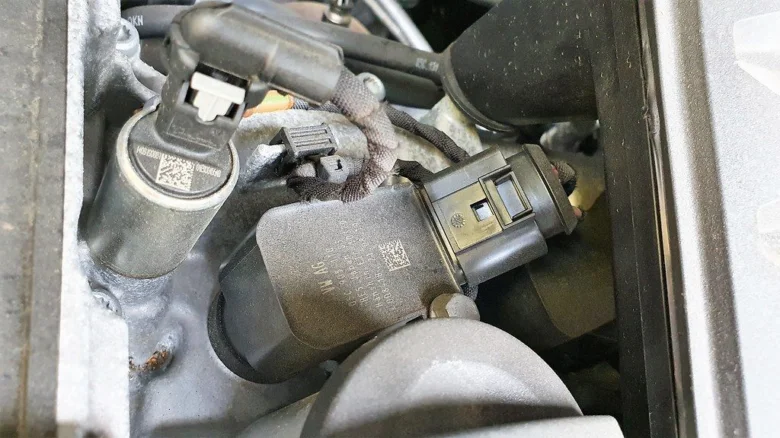

Zapalovací cívky v automobilech se dělí především na dva základní typy – kanystrové a COP (coil-on-plug). Kanystrové cívky mají samostatné vysokonapěťové vývody, které vedou jiskru k jednotlivým zapalovacím svíčkám přes zapalovací kabely. Naopak COP cívky jsou přímo integrované na zapalovací svíčce, což zásadně ovlivňuje způsob kontroly a diagnostiky.
U kanystrových cívek lze funkčnost ověřit měřením odporu primárního vinutí, které se pohybuje kolem 1,5 Ω, a dále indukčnosti vinutí pomocí multimetru s funkcí L (indukčnost). Kontrola zahrnuje i ověření připojení vysokonapěťových kabelů a správného napájení na svorce B+. Diagnostika je relativně jednoduchá a často postačuje základní měření odporu a vizuální kontrola kabeláže.
COP cívky vyžadují přesnější diagnostiku, protože jsou kompaktní a přímo nasazeny na svíčce bez samostatných vysokonapěťových kabelů. Pro kontrolu se používají speciální diagnostické přístroje, které snímají signály řídicí jednotky (IGT) a měří sekundární výstupní napětí. Multimetr bez speciální funkce nedokáže přesně změřit stav COP cívky. Elektronická diagnostika poskytuje detailní údaje o indukčnosti, odporu i případných poruchách v řídicím signálu.
| Typ zapalovací cívky | Připojení | Jak změřit funkčnost zapalovací cívky motoru | Diagnostika |
|---|---|---|---|
| Kanystrová cívka | Samostatné vysokonapěťové vývody | Měření odporu primárního vinutí (cca 1,5 Ω) a indukčnosti multimetrem | Jednodušší, měření vinutí a kabelů |
| COP cívka | Integrovaná přímo na svíčce | Diagnostika s testerem a měření signálu IGT, sekundárního napětí | Elektronická kontrola s přesnějšími daty |
| Další typy (např. dvouvinuté) | Různé varianty připojení | Specifické postupy dle konstrukce a výrobce | Vyžadují specializované metody diagnostiky |
Tip: Pro správnou kontrolu zapalovací cívky vždy respektujte její typ a zapojení podle schématu výrobce. U kanystrových cívek je měření odporu a indukčnosti základní a často postačující metoda. COP cívky vyžadují použití diagnostických přístrojů, které snímají signály řídicí jednotky, aby bylo možné přesně určit stav cívky.
Pro koho se to hodí vs. pro koho NE: Měření odporu a indukčnosti je vhodné především pro kanystrové cívky v osobních autech a motocyklech s klasickým zapalováním. Naopak u moderních vozidel vybavených COP systémem je nutná profesionální diagnostika, protože jednoduché měření multimetrem neposkytne relevantní výsledky a může vést k nesprávné závěru o stavu cívky.
Postup kontroly zapalovací cívky pomocí OBD-II a interpretace chybových kódů
Diagnostika zapalovací cívky pomocí OBD-II je nejjednodušší způsob, jak odhalit poruchy zapalování ve voze. OBD-II čtečka se připojuje k diagnostickému portu obvykle umístěnému pod palubní deskou. Po načtení chybových kódů je možné identifikovat specifické problémy se zapalováním.
Nejběžnější chybové kódy indikující vadnou zapalovací cívku jsou P0300 až P0312, které signalizují výpadky zapalování na jednotlivých válcích. Například kód P0302 značí výpadek zapalování na druhém válci, což usnadňuje lokalizaci vadné cívky. Pokud se tyto kódy objeví, je často nutná výměna zapalovací cívky, protože její životnost se obvykle pohybuje mezi 80 000 až 120 000 kilometry.
Jak otestovat zapalovací cívku ve vozidle krok za krokem
- Připojte OBD-II čtečku k diagnostickému portu vozu
- Načtěte chybové kódy a zaznamenejte je
- Vyhledejte kódy P0300 – P0312, které indikují poruchu zapalování
- Identifikujte vadnou cívku podle konkrétního kódu
- V případě opakujících se kódů doporučují odborníci výměnu cívky
Tip: Chybné zapojení nebo špatné kontakty mohou způsobit falešné chybové kódy, proto je vhodné před výměnou ověřit i zapojení zapalovací cívky. Pro kontrolu funkčnosti lze také použít měření odporu multimetrem, což doplní diagnostiku OBD-II.
Časté dotazy (FAQ)
Otázka: Jak poznat špatnou zapalovací cívku?
Vadná zapalovací cívka se projevuje nepravidelným chodem motoru, rozsvícením kontrolky motoru a sníženým výkonem vozu. Časté jsou také výpadky zapalování a obtížné startování.
Otázka: Jak se projevují špatné zapalovací cívky?
Mezi příznaky patří nepravidelné střílení motoru, zvýšená spotřeba paliva a hlučné střílení z výfuku. Tyto projevy signalizují vadnou zapalovací cívku, která nevytváří správnou jiskru.
Otázka: Jak často měnit zapalovací cívky?
Životnost zapalovacích cívek je obvykle mezi 160 000 a 200 000 kilometry, což odpovídá 5 až 7 letům provozu. Stav je však nutné pravidelně kontrolovat podle návodu výrobce.
Otázka: Jak změřit odpor zapalovací cívky?
Pomocí multimetru změřte odpor primárního vinutí, který by měl být kolem 1,5 Ω. Sekundární vinutí má odpor podle výrobce, často mezi 6 000 až 15 000 Ω, což je klíčové pro diagnostiku zapalovací cívky.
Otázka: Mohu testovat zapalovací cívku bez její demontáže?
Ano, test jiskry lze provést s mezerou 8-10 mm mezi vodičem a kostrou po sejmutí koncovky vysokonapěťového kabelu. Tento postup nevyžaduje speciální vybavení a je součástí jednoduché diagnostiky.
Otázka: Jaké nástroje potřebuji k diagnostice zapalovací cívky?
Pro diagnostiku postačí multimetr s přesností 0,1 Ω, testovací zapalovací svíčka s nastavitelnou mezerou a připojovací sondy. Tyto pomůcky umožňují podrobný návod na kontrolu zapalovací cívky auta.
Otázka: Co znamenají chybové kódy OBD-II související se zapalovací cívkou?
Kódy P0300 až P0312 signalizují výpadky zapalování v jednotlivých válcích, což často znamená problém s vadnou zapalovací cívkou. Diagnostika zapalovací cívky proto začíná kontrolou těchto kódů.
Otázka: Jaké jsou rozdíly mezi kanystrovou a COP zapalovací cívkou?
Kanystrová cívka má samostatné vysokonapěťové vývody a zapojení přes kabely, zatímco COP (coil-on-plug) je integrována přímo na zapalovací svíčce, což zjednodušuje montáž a snižuje ztráty.
Otázka: Jak mohu prodloužit životnost zapalovací cívky?
Pravidelná kontrola mezi 96 000 a 160 000 km a použití dielektrické mazací pasty při montáži pomáhají prodloužit životnost. Vyvarujte se přehřívání, které urychluje degradaci izolace.
Otázka: Co způsobuje tepelné poškození zapalovací cívky?
Provozní teploty nad 149 °C snižují výstupní napětí o 40-60 % a mohou poškodit izolaci vinutí. Tepelné poškození je jednou z častých příčin poruchy cívky.
Otázka: Jak bezpečně připravit vůz před kontrolou zapalovací cívky?
Před kontrolou odpojte záporný pól baterie a počkejte minimálně 10 minut. Tento postup snižuje riziko úrazu elektrickým proudem během měření nebo testování jiskry.
Otázka: Jakým způsobem lze měřit indukčnost zapalovací cívky a co by měl ukázat správný výsledek?
Použijte indukční měřič nebo LCR metr. Správná indukčnost se pohybuje mezi 2 až 5 mH v závislosti na typu cívky, což potvrzuje její funkčnost a neporušenost vinutí.
