Jak na kontrolu senzoru ABS multimetrem: kompletní návod a tipy

Pokud na palubní desce svítí kontrolka ABS a ESP, problém často tkví v poškozeném čidle ABS, jehož funkčnost lze ověřit běžným multimetrem. Správné měření napětí senzoru ABS vám umožní přesně určit vadný díl a vyhnout se zbytečné výměně celého náboje kola, což je častý postup například u vozů typu čidlo ABS Octavia.

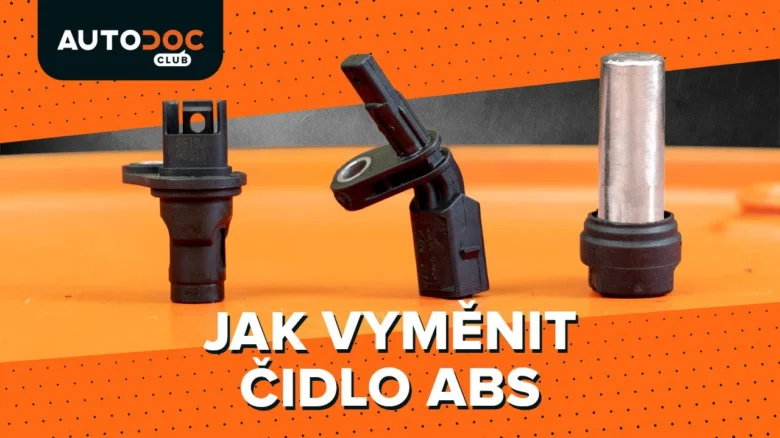

Jak správně změřit odpor senzoru ABS multimetrem

Senzor ABS změříte multimetrem nastaveným na rozsah odporu v rozmezí 800 až 1500 Ω, přičemž měření provádíte přímo na odpojených vodičích senzoru. Tento postup je základní metodou, jak zjistit závadu ABS senzoru pomocí multimetru a ověřit celistvost jeho vnitřního vinutí.

Jak správně odpojit senzor ABS před měřením odporu

Před zahájením měření je nutné senzor ABS fyzicky izolovat od řídicí jednotky ABS, aby nedošlo k ovlivnění výsledků napětím z palubní sítě. Bezpečnostní postup vyžaduje odpojení záporného pólu baterie, čímž eliminujete riziko zkratu při manipulaci s konektory. Následně vyhledejte konektor senzoru, nejčastěji umístěný v podběhu kola, a opatrně jej rozpojte. U modelů jako je čidlo ABS Octavia bývá konektor zajištěn pojistkou, kterou je třeba nejprve uvolnit.

Nastavení multimetru pro měření odporu senzoru ABS

Pro správné měření odporu senzoru ABS přepněte multimetr do režimu měření odporu (symbol Ω) a zvolte rozsah do 2000 Ω.

1. Připojení hrotů – přiložte měřicí hroty multimetru na oba piny konektoru senzoru vedoucí k cívce.
2. Zajištění kontaktu – udržujte hroty stabilně na kontaktech pro dosažení přesných hodnot bez kolísání.
3. Odečet hodnoty – sledujte displej multimetru, dokud se hodnota po několika sekundách ustálí.

Tip: Pokud naměříte hodnotu mimo rozsah 800 až 1500 Ω, nebo multimetr ukazuje nekonečný odpor (OL), signalizuje to přerušený vnitřní obvod. Častá chyba: při měření se nedotýkejte hrotů prsty, protože odpor lidského těla zkresluje výsledky.

Interpretace výsledků měření odporu senzoru ABS

Naměřená hodnota v rozmezí 800 až 1500 Ω potvrzuje, že elektrický obvod senzoru je v pořádku. Pokud svítí kontrolka ABS a ESP na přístrojové desce, ale senzor vykazuje správný odpor, zaměřte se na kabeláž senzoru ABS nebo znečištěný magnetický kroužek náboje kola. Hodnoty mimo specifikaci znamenají poškození senzoru, což vyžaduje jeho výměnu. Tato metoda se hodí pro rychlou diagnostiku typu „funguje/nefunguje“, nikoliv pro měření napětí senzoru ABS za provozu, které vyžaduje osciloskop. Pozor, tato diagnostika není vhodná pro senzory typu Hall, které vyžadují napájení a generují digitální signál.

Jak otestovat napětí senzoru ABS při otáčení kola

Pokud na palubní desce svítí kontrolka ABS a ESP, jedním z klíčových diagnostických kroků je měření napětí senzoru ABS. Během otáčení kola vozidla dochází k indukci střídavého napětí, které multimetr následně zaznamená. Správná funkce senzoru se projevuje generováním signálu v rozsahu 200 až 700 mV při pomalém otáčení kolem. Tento test senzoru ABS multimetrem provádějte vždy při pokojové teplotě 20 až 25 °C, protože extrémní teploty mohou ovlivnit vnitřní odpor cívky a výsledné hodnoty napětí.

1. Nastavení multimetru – přepněte přístroj na měření střídavého napětí (AC) v nízkém rozsahu milivoltů.
2. Připojení sond – propojte měřicí hroty multimetru s konektorem čidla ABS, ideálně pomocí tenkých jehel pro dobrý kontakt.
3. Otáčení kola – otáčejte kolem vozidla rovnoměrně a pomalu, aby senzor stihl vygenerovat čitelný průběh napětí.
4. Odečet hodnot – sledujte displej multimetru, kde by se při správné funkci měly zobrazovat hodnoty mezi 200 a 700 mV.

Tip: Při diagnostice čidla ABS Octavia nebo jiných koncernových vozů si dejte pozor na stabilitu konektorů. Častá chyba: nedostatečný kontakt měřicích sond způsobí skákání hodnot na displeji, což může mylně indikovat vadu senzoru, i když je čidlo v pořádku.

Tento postup je vhodný pro zkušené kutily, kteří chtějí zjistit závadu ABS senzoru pomocí multimetru bez nutnosti okamžité návštěvy servisu. Pokud multimetr neukazuje žádné napětí ani při svižnějším otáčení, pravděpodobně bude nutná výměna čidla ABS. U vozidel s elektronickou parkovací brzdou se tento test hodí zejména pro vyloučení vnější kabeláže senzoru ABS, která bývá častým místem zlomu.

Tipy na čištění a kontrolu kabeláže senzoru ABS

Čištění senzoru a kontrola kabeláže jsou základní úkony, které prodlužují životnost senzoru ABS a předcházejí zbytečným výměnám. Častou příčinou, proč svítí kontrolka ABS a ESP, není vždy vadné čidlo, ale oxidace kontaktů nebo prodřená izolace vodičů vystavená vodě, blátu, sněhu a soli. Při diagnostice proto vždy začněte vizuální kontrolou, než přistoupíte k náročnějším úkonům, jako je měření napětí senzoru ABS nebo test senzoru ABS multimetrem.

Postupy a tipy pro diagnostiku a opravu poškozené kabeláže senzoru ABS

Při údržbě se zaměřte na následující kroky, které vám pomohou zajistit bezchybný přenos signálu mezi senzorem a řídicí jednotkou:

• Konektory očistěte čističem na elektrické kontakty a odstraňte veškerou korozi, která zvyšuje přechodový odpor a zkresluje naměřené hodnoty.

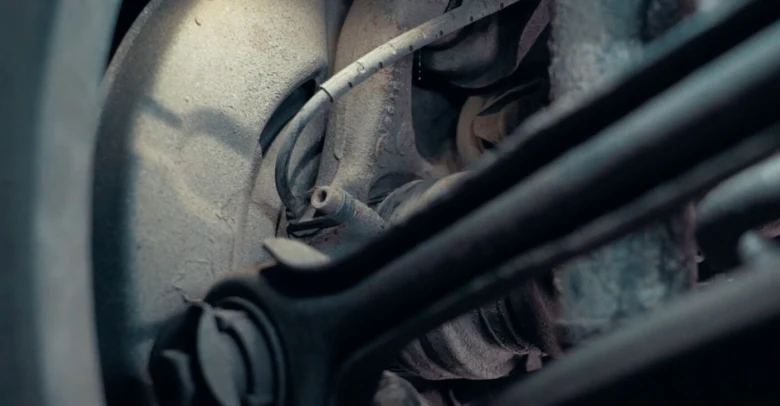

• Kabeláž senzoru ABS prohlédněte po celé délce, zejména v místech ohybů u podběhů a nápravy, kde hrozí prodření o karoserii nebo mechanické poškození od odletujících nečistot.
• Čištění senzoru od nánosů brzdového prachu, kovových pilin a nečistot zajistí, že čidlo ABS Octavia bude správně snímat tónový kroužek, který nesmí být rezavý nebo prasklý.
• Poškozená kabeláž přímo způsobuje výpadky signálu, proto při nálezu prasklin izolaci odborně zaizolujte nebo celý kabelový svazek vyměňte.

Odborná rada: Na co si dát pozor: při rozpojování konektorů nepoužívejte hrubou sílu, plastové pojistky bývají vlivem tepla a stáří křehké a snadno prasknou. Častá chyba: při výměně ložiska kola zapomenete demontovat senzor, čímž dojde k jeho poškození tlakem z ložiska. Tato údržba je vhodná pro běžné řidiče, kteří chtějí předejít poruchám, ale pro komplikované opravy řídicí jednotky nebo diagnostiku aktivních senzorů citlivých na elektrostatické výboje vždy vyhledejte specializovaný servis.

Montáž senzoru ABS: doporučené hodnoty a bezpečnostní opatření

Správná montáž senzoru ABS vyžaduje preciznost a dodržení čistoty dosedacích ploch pro zajištění přesného signálu. Před zahájením prací je nutné pochopit, jak správně zkontrolovat senzor ABS multimetrem, abyste ověřili integritu kabeláže ještě před finálním upevněním.

Doporučené utahovací momenty

Při instalaci je klíčové dodržet utahovací moment šroubu senzoru ABS, který se u většiny vozidel, včetně modelu čidlo ABS Octavia, pohybuje v rozmezí 5 až 10 Nm. Překročení této hodnoty může vést k prasknutí plastového těla senzoru nebo poškození závitu v těhlici. Správná montáž senzoru zajišťuje pevnou fixaci, která eliminuje nežádoucí vibrace ovlivňující měření napětí senzoru ABS. Pokud po výměně stále svítí kontrolka ABS a ESP, zkontrolujte, zda je konektor správně zajištěn a těsnění není poškozeno.

Bezpečnostní opatření při montáži

Základní bezpečnostní opatření zahrnuje odpojení baterie před jakoukoliv manipulací s elektroinstalací, čímž předejdete zkratu v řídicí jednotce. Moderní aktivní senzory jsou extrémně citlivé na elektrostatický výboj, který může nevratně poškodit vnitřní elektroniku senzoru. Pokud provádíte test senzoru ABS multimetrem, pracujte na čistém povrchu a vyhněte se dotyku kontaktů rukama. Častá chyba při výměně čidla ABS spočívá v hrubém násilí při čištění otvoru senzoru, což vede k poškození magnetického kroužku ložiska. Tato montáž se hodí pro zkušené mechaniky s momentovým klíčem, nikoliv pro neodborné zásahy bez základního vybavení.

Pokročilé metody diagnostiky senzoru ABS: měření indukčnosti a osciloskop

Pokročilá diagnostika senzoru ABS vyžaduje přesné přístroje pro ověření fyzikálních parametrů cívky a vizualizaci generovaného signálu. Tyto metody využijete, pokud běžné měření napětí senzoru ABS multimetrem nevede k jednoznačnému určení závady.

Měření indukčnosti pasivního senzoru multimetrem

Pasivní senzor ABS obsahuje cívku, jejíž indukčnost lze měřit multimetrem s funkcí měření L (Henry). Přepněte multimetr na rozsah milihenry (mH) a přiložte sondy na vývody senzoru. Hodnota indukčnosti se u běžných vozidel, jako je čidlo ABS Octavia, pohybuje nejčastěji v rozmezí 0,5 až 2,0 H. Pokud multimetr vykazuje nulovou nebo nekonečnou hodnotu, je vinutí cívky přerušené či zkratované.

Tip: Při měření indukčnosti zajistěte absolutní klid sond, protože sebemenší vibrace kabeláže senzoru ABS mohou hodnoty zkreslovat.

Diagnostika pomocí osciloskopu

Osciloskop umožňuje sledovat reálné signály senzoru ABS během rotace kola, což je nejspolehlivější metoda pro odhalení mechanických závad, jako je poškozený magnetický kroužek. Připojte sondy osciloskopu paralelně k senzoru a roztočte kolo konstantní rychlostí. Funkční čidlo generuje sinusový průběh s amplitudou rostoucí úměrně s otáčkami. Nepravidelnosti vln nebo náhlé výpadky signálu indikují mechanické poškození nebo chybu v kabeláži, která způsobuje, že svítí kontrolka ABS a ESP na přístrojové desce.

Odborná rada: Pokud osciloskop nezobrazuje žádný signál ani při otáčení kola, je nutná výměna čidla ABS nebo kontrola vzduchové mezery mezi senzorem a snímacím kroužkem. Tento postup se hodí pro přesnou identifikaci závady u moderních systémů, ale není vhodný pro rychlou kontrolu v polních podmínkách bez vybavení.

Časté dotazy k měření a kontrole senzoru ABS multimetrem

Otázka: Jak zkontrolovat čidlo ABS multimetrem?

Odpojte senzor od jednotky, nastavte multimetr na měření odporu v ohmech a změřte hodnotu mezi piny; optimální odpor se pohybuje mezi 800 až 1500 Ω.

Otázka: Jak poznat špatné ABS čidlo podle multimetru?

Pokud naměřený odpor klesne pod 500 Ω nebo překročí 2000 Ω, je senzor s vysokou pravděpodobností vadný a vyžaduje výměnu.

Otázka: Jak správně měřit napětí na senzoru ABS?

Přepněte přístroj na střídavé napětí (AC), pomalu otáčejte kolem a sledujte hodnoty, které by se měly pohybovat v rozmezí 200 až 700 mV.

Otázka: Může špinavý senzor ABS způsobit rozsvícení kontrolky?

Ano, nánosy nečistot na čidle nebo poškozená kabeláž senzoru ABS generují chybný signál, což okamžitě aktivuje varovnou kontrolku ABS na palubní desce.

Otázka: Jak vyčistit senzor ABS a kabeláž?

K čištění použijte jemný kartáček a suchý hadřík, přičemž důkladně zkontrolujte konektory na přítomnost koroze a vyhněte se použití agresivních rozpouštědel.

Otázka: Jaké jsou doporučené utahovací momenty při montáži senzoru ABS?

Šrouby zajišťující senzor se obvykle utahují mírným momentem v rozsahu 5 až 10 Nm, aby nedošlo k poškození plastového těla čidla.

Otázka: Co dělat, když kontrolka ABS stále svítí?

Proveďte důkladný test senzoru ABS multimetrem a prověřte celistvost kabeláže; pokud je systém stále nefunkční, vyhledejte specializovaný servis s diagnostikou.

Otázka: Jak ovlivňuje teplota měření výsledky testu senzoru ABS?

Nejpřesnější hodnoty získáte při okolní teplotě 20 až 25 °C, neboť extrémní teploty mohou ovlivnit vnitřní odpor cívky senzoru.

Otázka: Jak poznat zavzdušněné ABS?

Zavzdušnění hydraulického bloku se projevuje měkkým pedálem a nestabilní funkcí systému, což často vyžaduje odborné odvzdušnění brzdového okruhu.

Otázka: Lze senzor ABS diagnostikovat osciloskopem?

Ano, osciloskop poskytuje detailní grafický průběh signálu při otáčení kola a umožňuje odhalit i drobné výpadky, které běžný multimetr nezachytí.

Otázka: Kolik senzorů ABS má běžné osobní auto?

Většina moderních vozidel, včetně modelu čidlo ABS Octavia, disponuje čtyřmi aktivními senzory, tedy jedním na každém kole.

Otázka: Jak často je potřeba kontrolovat senzor ABS?

Preventivní kontrolu doporučuji provádět při každé větší servisní prohlídce podvozku nebo vždy, když zaznamenáte rozsvícení kontrolky ABS na přístrojovém štítu.

Otázka: Co znamená, když svítí kontrolka ABS a ESP současně?

Tato kombinace často signalizuje chybu v komunikaci mezi senzory nebo závadu na řídicí jednotce, proto je nutné co nejdříve provést hloubkovou diagnostiku.

Otázka: Jak odstranit chybové kódy po opravě senzoru ABS?

Po výměně čidla ABS využijte diagnostický software k vymazání uložených chybových hlášení a následně ověřte správnou funkci během krátké testovací jízdy.

Otázka: Jak ovlivňuje poškozená kabeláž funkci senzoru ABS?

Poškozená nebo zoxidovaná kabeláž senzoru ABS zvyšuje přechodový odpor, což vede ke ztrátě signálu a vyřazení celého systému z provozu.

Odborná rada: Častá chyba při diagnostice spočívá v měření odporu na zapojeném konektoru, což zkresluje výsledky; vždy provádějte měření na odpojeném senzoru. Výměna čidla ABS se hodí pro každého, kdo zvládne základní práci s nářadím, ale nedoporučuji ji laikům bez zkušeností s brzdovým systémem.
