Jak najít a vyměnit snímač vačkového hřídele v automobilu

Vadný snímač vačkového hřídele často způsobuje nepravidelný chod motoru, obtížné startování nebo náhlé zhasínání během jízdy. Správná diagnostika snímače motoru a následná výměna vám umožní obnovit správné časování vstřikování i zapalování bez nutnosti drahého servisu. Následující návod vás provede lokalizací součástky a technickým postupem měření snímače vačkového hřídele, abyste závadu odstranili efektivně a bezpečně.

Jak najít snímač vačkového hřídele v automobilu

Snímač vačkového hřídele, někdy označovaný jako snímač polohy vačkového hřídele, naleznete v motorovém prostoru v blízkosti hlavy válců, kde bývá pevně připevněn jedním nebo dvěma šrouby k bloku motoru. Jeho hlavním úkolem je monitorovat otáčky a polohu vačky, což zajišťuje přesnou synchronizaci vačkové a klikové hřídele pro optimální načasování zapalování a vstřikování paliva. Při hledání snímače vačkového hřídele v autě se zaměřte na horní část motoru v blízkosti rozvodového kola, zatímco snímač klikového hřídele bývá situován níže u setrvačníku nebo řemenice.

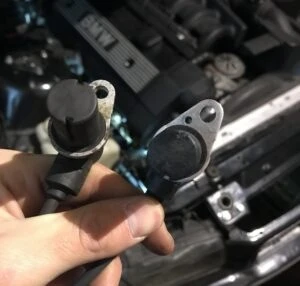

Při vizuální kontrole hledejte plastové těleso s elektrickým konektorem, které směřuje k ozubenému impulznímu kolu na konci vačkového hřídele. Diagnostika snímače motoru začíná kontrolou kabeláže a pevnosti upevnění, protože uvolněný kontakt často simuluje vadný snímač vačky.

• Identifikace komponentu – Snímač poznáte podle vyvedeného kabelového svazku a čidla směřujícího přímo k rotujícímu impulznímu kolu na konci vačky.
• Přístupnost – U řadových motorů bývá snímač umístěn na boku nebo v horní části hlavy válců, u motorů typu V se může nacházet na obou řadách válců.
• Rozlišení od klikového hřídele – Snímač vačky je rozměrově menší a nachází se v horní části motoru, zatímco snímač kliky je situován u spodní části bloku motoru.

Odborná rada: Na co si dát pozor při hledání, je častá záměna s elektromagnetickým ventilem variabilního časování ventilů. Snímač polohy má vždy připojený elektrický konektor pro přenos impulzů, nikoliv vysokotlaké olejové vedení. Pokud provádíte měření snímače vačkového hřídele multimetrem, vždy nejprve odpojte napájení, abyste předešli zkratu v řídicí jednotce.

Tip: Tato diagnostika se hodí pro majitele vozů, kteří chtějí vyloučit chybu kabeláže před nákupem nového dílu. Naopak pro majitele vozů s velmi omezeným přístupem k motoru (např. některé kompaktní vozy s motorem uloženým napříč) může být výměna snímače vačkového hřídele náročná a vyžaduje demontáž dalších komponentů, proto v takovém případě doporučuji konzultaci s odborným servisem.

Jak diagnostikovat vadný snímač vačkového hřídele

Diagnostika systému řízení motoru vyžaduje systematický přístup, při kterém nejdříve identifikujeme projev závady a následně ověříme příčinu pomocí elektronických nástrojů. Správná diagnostika snímače motoru vám ušetří zbytečné náklady za výměnu funkčních komponent.

Jak poznat příznaky vadného snímače vačkového hřídele?

Pokud se ptáte, jak poznat, že je snímač vačkového hřídele vadný, zaměřte se na projev motoru při volnoběhu a během jízdy. Porucha snímače vačkového hřídele typicky způsobuje kolísání otáček motoru, protože řídicí jednotka ztrácí přesné informace o poloze ventilového rozvodu. Dalším varovným signálem je obtížné startování motoru, kdy startér točí, ale zážeh neproběhne okamžitě.

• Rozsvícená kontrolka check engine na přístrojové desce.
• Náhlé zhasnutí motoru během jízdy v důsledku ztráty synchronizace vačkové a klikové hřídele.
• Zvýšená spotřeba paliva způsobená chybným časováním vstřikování.

Tip: Častou chybou je automatická výměna snímače pouze na základě kontrolky. Před koupí nového dílu vždy proveďte měření snímače vačkového hřídele multimetrem, abyste vyloučili přerušený kabel nebo oxidaci v konektoru.

Jak diagnostikovat snímač vačkového hřídele pomocí diagnostického skeneru?

K přesné identifikaci problému slouží diagnostický skener OBD-II, který připojíte do portu pod palubní deskou. Tento přístroj načte chybový kód PO335, jenž přímo indikuje problém v obvodu snímače. Diagnostika snímače motoru však není vždy jednoznačná, neboť kód PO335 může vyvolat i vytahaný rozvodový řetěz.

Diagnostický skener OBD-II vám umožní sledovat živá data, kde uvidíte, zda jednotka dostává signál o otáčkách vačky. Pokud hodnota zůstává na nule i při protáčení motoru, je vadný snímač vačky pravděpodobně příčinou závady.

Odborná rada: Tato diagnostika se hodí pro vozidla s elektronickým vstřikováním, ale není vhodná pro starší karburátorové motory bez řídicí jednotky. Na co si dát pozor: vždy porovnejte kód chyby s manuálem výrobce, protože některé značky mohou kód PO335 interpretovat odlišně.

Příprava a bezpečnost před výměnou snímače vačkového hřídele

Před zahájením práce na opravě motoru vždy odpojte záporný pól baterie, čímž předejdete zkratu a ochráníte citlivou elektroniku vozu. Diagnostika snímače motoru pomocí OBD skeneru vám předem potvrdí vadný snímač vačky, což usnadní následný proces opravy. Pokud vás zajímá, jaké nářadí potřebuji na výměnu snímače vačkového hřídele, připravte si standardní sadu pro práci v motorovém prostoru. Správná příprava zajistí hladký průběh práce a ochrání systém synchronizace vačkové a klikové hřídele před poškozením.

Pro úspěšnou výměnu snímače vačkového hřídele svépomocí si připravte následující vybavení:

• Sada klíčů o velikostech 10 mm, 13 mm a 18 mm pro demontáž krytů.
• Plochý a křížový šroubovák pro uvolnění konektorů a úchytek kabeláže.
• Diagnostický skener pro následné vymazání chybových kódů z řídicí jednotky.

Odborná rada: Častá chyba při opravě spočívá v násilném vytahování konektoru, který může být po letech tepelně namáhaný a křehký. Pokud se ptáte, jak odpojit a připojit nový snímač vačkového hřídele, postupujte vždy opatrně a plastové zajišťovací západky uvolňujte pomalým tlakem, abyste nepoškodili kabelový svazek.

Postup výměny snímače vačkového hřídele krok za krokem

Samotná výměna snímače vačkového hřídele obvykle zabere 0,9 až 1,5 hodiny v závislosti na přístupnosti komponent v motorovém prostoru. Následující návod ukazuje, jak vyměnit snímač vačkového hřídele krok za krokem a zajistit správnou synchronizaci vačkové a klikové hřídele.

Příprava a odpojení baterie

1. Odpojení záporného pólu baterie – zamezíte tím riziku elektrického zkratu při manipulaci s konektorem snímače.
2. Zajištění přístupu – odstraňte plastové kryty motoru, které by mohly bránit v manipulaci s diagnostikou snímače motoru.

Demontáž a vyjmutí starého snímače

1. Demontáž překážejících dílů – uvolněte sací potrubí nebo kabely, pokud zakrývají polohu snímače.
2. Odpojení konektoru – stiskněte pojistku konektoru snímače a opatrně jej vysuňte bez použití nadměrné síly.
3. Vyšroubování upevňovacího šroubu – použijte vhodný klíč k povolení šroubu, který drží vadný snímač vačky v bloku motoru.
4. Vyjmutí starého snímače – vytáhněte díl kolmo ven a zkontrolujte, zda na místě nezůstalo staré těsnění.

Instalace nového snímače a upevnění

1. Očištění dosedací plochy – očistěte otvor od nečistot a oleje, aby nový snímač vačkového hřídele přesně dosedl.
2. Namazání O-kroužku – potřete těsnicí kroužek kapkou čistého motorového oleje pro snadnější usazení.
3. Instalace nového snímače – vložte díl do otvoru a hlídejte správnou snímací vzdálenost od ozubeného kola.
4. Utažení šroubů – použijte momentový klíč nastavený na hodnotu podle výrobce, abyste předešli poškození plastového těla snímače.

Odborná rada: Častá chyba při výměně spočívá v přílišném utažení šroubu, což může vést k prasknutí těla snímače nebo jeho nesprávnému natočení. Postup výměny snímače vačkového hřídele v osobním autě vyžaduje preciznost, proto se vyhněte použití rázového utahováku. Tento úkon se hodí pro domácí kutily s vybavenou dílnou, ale pro majitele vozů s velmi složitým přístupem k motoru je vhodnější servis.

Reset chybových kódů a finální kontrola

1. Připojení baterie – po instalaci snímače vraťte záporný pól na místo a zajistěte jej.
2. Diagnostika závad – připojte diagnostický skener OBD-II do portu pod palubní deskou.
3. Reset chybových kódů – vymažte uložené chyby v řídicí jednotce, aby se motor přepnul z nouzového režimu do standardního provozu.
4. Zkušební jízda – nastartujte motor a nechte jej běžet, dokud nedosáhne provozní teploty pro potvrzení správné funkce.

Jak správně změřit signál snímače vačkového hřídele

Správná diagnostika snímače motoru vyžaduje rozlišení mezi pasivním indukčním typem a aktivním Hallovým senzorem. Pro přesné určení závady musíte zvolit správný postup měření, který potvrdí, zda je nutná výměna snímače vačkového hřídele.

Jak proměřit indukční snímač vačkového hřídele multimetrem?

Indukční snímač vačkového hřídele generuje vlastní střídavé napětí a měří se nejčastěji ohmmetrem pro zjištění vnitřního odporu. Odpojte konektor snímače a přiložte hroty multimetru nastaveného na měření odporu (ohmy) na piny senzoru.

1. Nastavení multimetru – zvolte rozsah pro měření odporu v jednotkách kiloohmů.
2. Měření odporu – přiložte sondy na piny snímače a porovnejte výsledek s hodnotou v servisním manuálu.
3. Vyhodnocení hodnot – běžně se odpor pohybuje v rozmezí 500 až 1500 ohmů.

Odborná rada: Častá chyba při diagnostice snímače motoru spočívá v ignorování poškozené kabeláže. Pokud ohmmetr ukazuje nekonečný odpor nebo nulu, je snímač vadný. Hodnota mimo výrobní specifikace znamená, že synchronizace vačkové a klikové hřídele bude nepřesná a motor může přejít do nouzového režimu.

Jak proměřit Hallův snímač vačkového hřídele?

Hallův snímač vačkového hřídele je aktivní prvek, který ke své činnosti vyžaduje externí napájení snímače, obvykle 5 V nebo 12 V. K jeho testování nestačí pouze ohmmetr, musíte ověřit napájecí napětí a výstupní obdélníkový signál.

1. Kontrola napájení – zapněte zapalování a multimetrem změřte napětí mezi ukostřením a napájecím pinem v konektoru kabeláže.
2. Měření signálu – připojte osciloskop nebo multimetr s funkcí frekvence k signálovému pinu a pomalu protáčejte motorem.
3. Analýza průběhu – funkční snímač musí při otáčení vačky pravidelně střídat vysoké a nízké napětí.

Tip: Pro koho se toto měření hodí? Pro majitele vozů s přístupem k multimetru, kteří chtějí vyloučit chybu v elektroinstalaci. Pro koho se NEhodí? Pro uživatele bez základních znalostí práce s elektrickými obvody, kde hrozí zkratování řídicí jednotky. Diagnostika snímače motoru tímto způsobem spolehlivě odhalí vadný snímač vačky, který brání správnému startu motoru.

Specifické tipy pro výměnu snímače u různých značek a modelů

Konstrukční řešení motoru zásadně ovlivňuje přístup k dílu a celkový čas opravy, který se obvykle pohybuje v rozmezí 30 minut až 2 hodin. Zatímco u vozů Škoda s koncernovými motory bývá přístup k senzoru relativně snadný a vyžaduje pouze demontáž plastového krytu motoru, u francouzských značek jako Renault často narazíte na nutnost demontáže dalších dílů, například sacího potrubí nebo krytů rozvodů. Diagnostika snímače motoru se sice provádí univerzálně pomocí multimetru nebo OBD-II skeneru, ale fyzická výměna snímače krok za krokem se vždy řídí servisním manuálem konkrétního modelu.

Tipy pro správnou výměnu snímače polohy vačkového hřídele

• Ověřte, zda váš motor využívá indukční (dvoukontaktní) nebo Hallův typ snímače, protože každý vyžaduje odlišné měření snímače vačkového hřídele.
• U vozů s omezeným prostorem v motorovém prostoru si připravte sadu kloubových nástavců a ráčnu s ořechy 10 mm, 13 mm nebo 18 mm, které usnadní povolení šroubů v nepřístupných místech.
• Pozor na těsnicí O-kroužek, který před montáží potřete čistým motorovým olejem a zajistěte, aby správně dosedl do drážky, čímž předejdete úniku oleje.
• Po instalaci vždy proveďte kontrolu, zda je zajištěna správná synchronizace vačkové a klikové hřídele pomocí diagnostiky a vymažte uložené chybové kódy z řídicí jednotky.

Odborná rada: Častá chyba při výměně je neopatrná manipulace s konektorem, u kterého hrozí vylomení plastové západky nebo poškození křehké kabeláže. Výměna snímače vačkového hřídele svépomocí se hodí pro technicky zdatné majitele s vybavením pro diagnostiku, ale pokud motor vykazuje nestabilitu nebo kolísání otáček i po výměně, neprodleně navštivte odborný servis.

Tento postup výměny se hodí pro majitele, kteří disponují základním mechanickým nářadím a diagnostickým skenerem. Naopak pro majitele luxusních vozů s vysokou hustotou komponent v motorovém prostoru, kde výměna vyžaduje demontáž rozsáhlých celků, doporučuji přenechat práci autorizovanému servisu, aby nedošlo k poškození elektroniky nebo narušení časování rozvodů.

Dopady nesprávné synchronizace vačkové a klikové hřídele na motor

Přesná synchronizace vačkové a klikové hřídele je klíčová pro správné časování ventilů a spalovací proces. Pokud dojde k odchylce, například posunu vačkového hřídele o 45 stupňů, řídicí jednotka přijímá zmatená data, což okamžitě snižuje výkon motoru. Tento stav často doprovází nepravidelné škubání motoru při akceleraci a nečekané zhasínání v nízkých otáčkách. Vadný snímač vačky přímo znemožňuje správné vyhodnocení polohy pístů vůči ventilům.

Důsledky špatného časování motoru

• Ztráta výkonu motoru v celém spektru otáček.
• Zvýšené riziko poškození ventilového rozvodu při extrémním posunu.
• Problémy se startováním způsobené špatným časováním vstřiku paliva.
• Zvýšená spotřeba paliva a nestabilní volnoběh.

Odborná rada: Při podezření na nesoulad hřídelí neprovádějte pouze výměnu snímače krok za krokem, ale vždy proveďte i kontrolu mechanického rozvodu. Pokud diagnostika snímače motoru potvrdí chybu synchronizace, je nutné provést fyzické nastavení základní polohy hřídelí. Diagnostika snímače vačkového hřídele vám ušetří zbytečné výdaje za náhradní díly, pokud je příčinou pouze povolený napínák řetězu. Tato oprava se hodí pro zkušené mechaniky, zatímco pro laiky bez vybavení představuje příliš vysoké riziko fatálního poškození motoru.

Náklady a výběr správného snímače vačkového hřídele

Cena snímače vačkového hřídele se obvykle pohybuje v rozmezí 20 až 150 USD v závislosti na výrobci a konkrétním modelu vozidla. Zatímco levnější neznačkové díly mohou lákat nízkou cenou, pro spolehlivou synchronizaci vačkové a klikové hřídele doporučuji volit prověřené OEM díly nebo renomované výrobce jako BOSCH (např. díl č. 0 986 280 809), jejichž cena se standardně pohybuje mezi 40 a 100 USD. Při rozhodování o tom, zda je výměna snímače vačkového hřídele vhodná pro vás, zvažte, že pracovní náklady za výměnu se v servisech pohybují od 75 do 150 USD za hodinu, přičemž samotný úkon trvá zkušenému mechanikovi 0,9 až 1,5 hodiny.

Pokud plánujete výměnu snímače vačkového hřídele svépomocí, musíte k nákladům připočítat i pořízení základního nářadí, jako je sada klíčů (typicky 10, 13 a 18 mm), momentový klíč a multimetr pro případné měření snímače vačkového hřídele. Pořízení tohoto vybavení vyžaduje investici 20 až 100 USD.

Odborná rada: Častá chyba spočívá v nákupu nejlevnějšího senzoru z neověřených zdrojů nebo v podcenění čistoty montážního místa, což často vede k nefunkčnosti motoru ihned po instalaci. Tento postup se hodí pro řidiče se základní technickou zdatností a vybavením, ale není vhodný pro ty, kteří nemají zkušenosti s diagnostikou snímače motoru, prací s chybovými kódy (DTC) a manipulací s citlivou elektroinstalací. Před zahájením práce vždy zvažte, zda disponujete prostorem pro bezpečnou manipulaci při teplotě 10 až 25 °C, která je pro práci s plasty a konektory ideální.

Jak provádět dlouhodobou údržbu a prevenci poruch snímače vačkového hřídele

Pravidelná údržba snímače výrazně prodlužuje jeho životnost a zajišťuje přesnou synchronizaci vačkové a klikové hřídele. Čištění snímače od nánosů kovových pilin a nečistot zabraňuje chybným signálům, které vedou k chodu motoru v nouzovém režimu. Při každé servisní prohlídce zkontrolujte stav kabeláže, zejména izolaci, která bývá náchylná k poškození teplem nebo vibracemi.

• Kontrolujte těsnění konektorů, abyste zabránili vniknutí vlhkosti způsobující oxidaci kontaktů.
• Sledujte teplotu v motorovém prostoru, neboť nadměrné přehřátí urychluje degradaci elektronických součástek.
• Diagnostika snímače motoru pomocí OBD skeneru včas odhalí nepravidelné výpadky napětí.

Odborná rada: Pokud vás zajímá, jak poznat, že je snímač vačkového hřídele vadný, hledejte chybové kódy řady P0340. V případě podezření na vadný snímač vačky proveďte vizuální kontrolu konektoru před samotnou výměnou, protože často postačí jen očištění kontaktů. Tato preventivní péče snižuje celkové náklady na údržbu a zabraňuje náhlému selhání vozu během jízdy.

Časté dotazy (FAQ) k výměně snímače vačkového hřídele

Otázka: Jak poznat vadný snímač vačkového hřídele?

Vadný snímač vačky způsobuje kolísání volnoběžných otáček, obtížné startování motoru a rozsvícení kontrolky check engine s chybovým kódem P0340 nebo P0341.

Otázka: Jak proměřit snímač vačkového hřídele?

Indukční typ prověřte ohmmetrem na odpor vinutí, u Hallova snímače vyžaduje diagnostika snímače motoru kontrolu napájecího napětí a výstupního obdélníkového signálu pomocí osciloskopu.

Otázka: Kde se nachází snímač vačkového hřídele?

Snímač najdete v horní části motoru poblíž rozvodového kola vačkové hřídele, kde bývá upevněn jedním šroubem o rozměru 10 mm.

Otázka: Jaké nářadí potřebuji pro výměnu snímače vačkového hřídele?

Připravte si sadu ráčnových klíčů 10 až 13 mm, plochý šroubovák na konektory a diagnostický skener OBD-II pro následný reset řídicí jednotky.

Otázka: Jak postupovat při výměně snímače vačkového hřídele?

Odpojte záporný pól baterie, uvolněte konektor, vyšroubujte upevňovací šroub a výměna snímače krok za krokem končí instalací nového dílu a promazáním těsnicího O-kroužku.

Otázka: Jak dlouho trvá výměna snímače vačkového hřídele?

Samotná výměna snímače vačkového hřídele zabere zkušenému mechanikovi přibližně 45 minut, u složitějších motorů může čas dosáhnout 90 minut.

Otázka: Co dělat, když po výměně snímače motor stále špatně běží?

Prověřte, zda je snímač správně usazen vůči ozubenému kolu, a pomocí diagnostiky ověřte, zda není narušena synchronizace vačkové a klikové hřídele.

Otázka: Jaké jsou náklady na nový snímač vačkového hřídele?

Cena snímače vačkového hřídele se pohybuje v rozmezí 500 až 3 500 Kč podle značky vozu a volby mezi druhovýrobou či originálním OEM dílem.

Otázka: Jak zabránit poškození snímače vačkového hřídele?

Pravidelná údržba snímače motoru zahrnuje kontrolu čistoty konektorů a zajištění kabeláže proti vibracím, které způsobují přerušení signálu.

Otázka: Jak resetovat chybové kódy po výměně snímače?

Po fyzické výměně připojte diagnostiku do OBD-II zásuvky, vymažte uložené chybové paměti a nechte motor běžet na volnoběh pro adaptaci řídicí jednotky.

Otázka: Jaký je rozdíl mezi indukčním a Hallovým snímačem vačkového hřídele?

Indukční snímač je pasivní prvek generující vlastní sinusové napětí, zatímco Hallův snímač je aktivní součástka vyžadující externí napájení pro vysílání digitálního pulzního signálu.

Otázka: Jaké jsou specifické postupy výměny snímače u Škody a Renaultu?

U vozů Škoda je přístup většinou snadný z horní strany motoru, zatímco u některých modelů Renault může být nutná demontáž plastových krytů rozvodů.

Odborná rada: Častá chyba při montáži je poškození těsnicího kroužku, což vede k úniku oleje do konektoru; vždy jej proto lehce potřete čistým motorovým olejem.

Tip: Tato výměna je vhodná pro domácí kutily s běžným vybavením, ale není určena pro majitele vozů v záruce, kde jakýkoliv neodborný zásah do elektroinstalace znamená ztrátu nároku na bezplatný servis.
