Jak poznat a diagnostikovat vadný snímač klikového hřídele auta

Vadný snímač klikového hřídele může způsobit problémy s chodem motoru, případně bránit jeho nastartování. Naučíte se rozeznat typické příznaky poruchy a zjistit, jak správně provést diagnostiku snímače otáček. Tyto znalosti ocení zejména majitelé vozů jako Škoda Octavia, kde je výměna snímače častým servisem.

Jak poznat příznaky vadného snímače klikového hřídele

Vadný snímač klikového hřídele způsobuje konkrétní poruchy, mezi které patří nemožnost nastartovat motor, škubání při jízdě a rozsvícení kontrolky motoru (check engine). Často se aktivuje nouzový režim (limp mode), který omezuje maximální otáčky motoru na přibližně 3500 ot./min a snižuje výkon.

Hlavní příznaky poruchy snímače klikového hřídele jsou:

• nemožnost nastartovat motor, kdy zapalování funguje, ale motor nenaskočí
• škubání motoru během jízdy způsobené nesprávným snímáním otáček klikového hřídele
• rozsvícení kontrolky motoru (kódy DTC P0335 až P0339 signalizují chybu snímače)
• výrazné snížení výkonu a omezení otáček v nouzovém režimu
• nepravidelný, hrubý volnoběh a vynechávání zapalování bez zjevné jiné příčiny

Tip: Častou chybou je ignorovat rozsvícenou kontrolku motoru a pokračovat v jízdě, což může způsobit další poškození motoru nebo snímače. Diagnostika pomocí specializovaného diagnostického přístroje nebo měření odporu a signálu multimetrem přesně potvrdí závadu snímače.

Provozní problémy s vadným snímačem klikové hřídele se často vyskytují u vozidel Škoda Octavia, kde je snímač umístěn u klikové řemenice. Cena snímače klikové hřídele se pohybuje podle modelu a kvality dílu od 800 do 2500 Kč včetně DPH.

Vadný snímač se častěji projevuje u zahřátého motoru, kdy dochází ke ztrátě magnetické síly nebo k poruchám elektrického vedení. Naopak u vozidel s dalšími snímači, například vačkové hřídele, nemusí být kontrolka motoru vždy aktivní, což diagnostiku komplikuje.

Pro koho se to hodí: Řidiči, kteří zaznamenají výše uvedené příznaky, by měli co nejdříve provést diagnostiku snímače klikového hřídele. Provoz bez funkčního snímače není bezpečný a může vést k poškození motoru.

Pro koho to není: Vozidla bez elektronického řízení motoru nebo s mechanickými systémy nemají snímač klikového hřídele a tyto příznaky se na ně nevztahují. Také poruchy způsobené jinými senzory (např. vačkové hřídele) vyžadují odlišnou diagnostiku.

Umístění a typy snímače klikového hřídele v autě

Typy snímačů klikového hřídele: indukční, Hallovy, optické a magnetorezistivní

Snímače klikového hřídele (CKP) se dělí na několik typů podle principu fungování. Indukční snímače generují elektrický signál díky elektromagnetické indukci, kdy kovové impulzní kolo otáčející se před cívkou vytváří střídavé napětí bez nutnosti externího napájení. Tyto snímače mají vnitřní odpor typicky mezi 500 a 1500 ohmy a jsou odolné vůči vysokým teplotám a elektromagnetickému rušení. Hallovy snímače využívají Hallův jev, vyžadují stabilní napájení 5 V nebo 12 V a vytvářejí digitální signál s přesným časováním, což umožňuje lepší detekci i při nízkých otáčkách motoru. Moderní motory často používají také optické snímače, které detekují polohu klikového hřídele pomocí světelného paprsku a fotodetektoru, a magnetorezistivní (MR) snímače, které měří změnu magnetické permeability materiálu a poskytují vysokou přesnost a odolnost vůči vibracím. Pro vozy Škoda Octavia jsou nejčastěji nasazovány indukční a Hallovy snímače, přičemž cena snímače klikové hřídele se pohybuje od 800 do 2500 Kč v závislosti na typu a výrobci.

Umístění snímače klikového hřídele v motoru auta

Snímač klikového hřídele je pevně umístěn v bezprostřední blízkosti impulzního kola, které je připevněno buď na klikovém hřídeli, setrvačníku, klikové řemenici nebo krytu rozvodů. Přesná pozice snímače se liší podle konstrukce motoru a může být na bloku motoru nebo v oblasti převodovky. Impulzní kolo obsahuje obdélníkové nebo kruhové zářezy, přičemž jeden zářez je zvětšený a slouží jako referenční bod pro polohu klikového hřídele. Snímač musí být upevněn tak, aby vzdálenost mezi jeho měřicím prvkem a impulzním kolem byla obvykle 0,5 až 1,5 mm, což zajišťuje správnou detekci signálu bez nárazů. Nesprávné umístění nebo uvolnění snímače vede k chybám v diagnostice snímače otáček a může způsobit škubání motoru, nemožnost nastartovat nebo přechod do nouzového režimu (limp mode). Při výměně snímače je nezbytné zkontrolovat i stav impulzního kola, protože poškozené zuby či neodpovídající typ kola způsobují nesprávné impulzy a chyby v řízení motoru.

Tip: Častou chybou je nesprávné dotažení upevňovacích šroubů snímače, což může vést k vibracím a následnému poškození měřicího prvku. Doporučuje se při montáži dodržet předepsaný moment utažení a správnou vzdálenost od impulzního kola.

Pro koho se to hodí vs pro koho NE: Diagnostika a výměna snímače klikového hřídele je vhodná pro majitele vozidel s problémy startování, škubáním motoru nebo rozsvícenou kontrolkou motoru. Naopak u vozidel bez těchto příznaků a s pravidelně servisovaným motorem není výměna snímače bez jasné diagnostiky doporučena, aby nedošlo k zbytečným nákladům.

Jak diagnostikovat snímač klikového hřídele krok za krokem

Diagnostika snímače klikového hřídele vyžaduje systematický přístup zahrnující odečtení chybových kódů, měření elektrických parametrů a kontrolu fyzického stavu komponent. Níže najdete návod, jak správně otestovat snímač klikového hřídele krok za krokem.

1. Připojení diagnostického přístroje – zapojte auto do diagnostiky a odečtěte chybové kódy typu P0335 až P0339, které signalizují problémy se snímačem klikového hřídele.
2. Měření odporu snímače – použijte ohmmetr k ověření odporu indukčního snímače; hodnoty mimo doporučený rozsah značí závadu.
3. Kontrola elektrických konektorů – pečlivě zkontrolujte konektory a kabeláž, zda nejsou poškozené nebo zkorodované.
4. Analýza signálu osciloskopem – u Hallova snímače sledujte průběh signálu pro potvrzení správné funkce.
5. Posouzení impulzního kola – zkontrolujte stav a čistotu impulzního kola, jeho opotřebení může ovlivnit snímání otáček.

Odečtení chybových kódů P0335 – P0339

Chybové kódy P0335 až P0339 patří mezi nejčastější indikátory poruchy snímače klikového hřídele. Diagnostický přístroj je dokáže rychle načíst a lokalizovat problematickou oblast, což výrazně usnadní další měření a kontrolu.

Měření odporu a signálu snímače

Pro správné proměření snímače otáček klikového hřídele multimetrem je nutné změřit vnitřní odpor u indukčního snímače, který by měl odpovídat výrobním specifikacím. Hallův snímač vyžaduje ověření signálu pomocí osciloskopu, jelikož jeho funkce závisí na správné elektrické odezvě.

Kontrola konektorů a impulzního kola

Elektrické konektory a kabeláž musí být čisté a nepoškozené, protože špatný kontakt často způsobuje falešné signály. Impulzní kolo je mechanický prvek, jehož poškození nebo znečištění může vést k nesprávnému snímání polohy klikového hřídele.

Tip: Častou chybou je podcenění kontroly konektorů, což vede k nesprávné diagnostice vadného snímače. Diagnostika snímače klikového hřídele Octavia nebo jiných vozů proto vždy začíná pečlivou kontrolou těchto prvků.

Pro koho se diagnostika hodí: majitelé aut s podezřením na poruchu snímače či mechanici při výměně snímače klikového hřídele. Není vhodná pro laiky bez znalosti elektrotechniky a specializovaných nástrojů.

Jak nastavit správnou vzdálenost snímače od impulzního kola

Správná vzdálenost snímače klikové hřídele od impulzního kola je klíčová pro bezchybný přenos signálu a správnou funkci motoru. Obvyklý rozsah této mezery se pohybuje mezi 0,3 až 1,0 mm. Při nesprávném nastavení vzdálenosti dochází k chybám v signálu, což může být jedním z příznaků vadného snímače klikového hřídele. Proto je přesná montáž a nastavení vzdálenosti nezbytná, zejména po výměně snímače.

1. Příprava montáže – očistěte snímač i impulzní kolo od nečistot a zkontrolujte stav kontaktních ploch.
2. Upevnění snímače – nasuňte snímač do držáku a mírně jej přitáhněte, aby bylo možné jej posunout.
3. Nastavení vzdálenosti – pomocí měřicího listu nebo šroubováku nastavte mezeru mezi snímačem a impulzním kolem na 0,3 až 1,0 mm.
4. Pevné dotažení – po nastavení vzdálenosti pevně utáhněte montážní šrouby snímače.
5. Kontrola funkce – při diagnostice snímače otáček ověřte správnou odezvu signálu a absence chybových kódů.

Tip: Příliš velká nebo malá vzdálenost způsobuje nesprávné impulzy, které mohou zmást řídicí jednotku motoru a vést k poruchám. Pokud si nejste jistí, jak správně otestovat snímač klikového hřídele, doporučuji konzultaci s odborníkem.

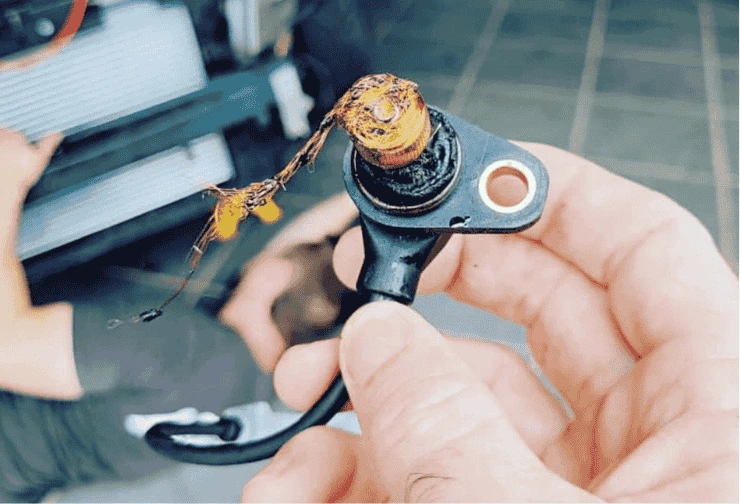

Příčiny poruchy snímače klikového hřídele

Vadný snímač klikového hřídele vzniká nejčastěji v důsledku několika konkrétních příčin, které přímo ovlivňují jeho funkčnost a spolehlivost signálu. Základním problémem je ztráta magnetické síly magnetu ve snímači, která snižuje citlivost a vede k výpadkům nebo zkreslení signálu potřebného pro správné načasování vstřikování paliva a zapalování.

Další častou příčinou jsou usazeniny nečistot a kovových částic na magnetickém jádru snímače a impulzním kole, což narušuje přesnost snímání otáček klikového hřídele. Koroze elektrických konektorů a poškození kabeláže způsobují nestabilní přenos signálu a mohou vyvolat chybové kódy, které komplikují diagnostiku. Mechanické poškození snímače nebo impulzního kola, například ulomené zuby či deformace, vzniká vlivem vibrací, nárazů nebo nesprávné montáže a vede k falešným impulzům v signálu.

Vysoké teploty v motorovém prostoru urychlují stárnutí elektronických součástek snímače a degradaci magnetu, což zkracuje jeho životnost. Prosáknutí oleje nebo jiných kapalin do konektorů a snímače dále zhoršuje elektrické vlastnosti a může způsobit krátkodobé výpadky signálu. Nesprávné upevnění snímače, kdy není dodržena doporučená vzdálenost od impulzního kola, může vést k nárazům měřicího prvku na kolo a tím k trvalému poškození i poruchám funkce.

• Ztráta magnetické síly magnetu snižuje citlivost snímače a způsobuje výpadky signálu
• Usazení nečistot na magnetickém jádru a impulzním kole narušuje přesnost snímání
• Koroze konektorů a poškození kabeláže zhoršují přenos elektrického signálu
• Mechanické poškození impulzního kola (např. ulomené zuby) vede k falešným impulzům
• Vysoká teplota motoru urychluje degradaci magnetu a elektroniky snímače
• Prosáknutí oleje nebo kapalin do konektorů způsobuje nestabilitu signálu
• Nesprávná montáž a špatné upevnění vedou k nárazům a trvalému poškození snímače

Tip: Při výměně snímače klikové hřídele, například u modelu Škoda Octavia, je nezbytné dodržet přesnou vzdálenost snímače od impulzního kola a pevné uchycení, aby nedocházelo k vibracím a nárazům, které jsou častou příčinou opakovaných poruch snímače klikového hřídele auta.

Pro koho se to hodí: Diagnostika a oprava snímače klikového hřídele je vhodná pro majitele vozidel s elektronickým řízením motoru, kteří zaznamenají příznaky jako špatné startování, škubání motoru nebo rozsvícení kontrolky motoru.

Pro koho NE: U starších vozidel bez elektronického snímače klikového hřídele nebo u vozidel s jiným systémem řízení motoru tato problematika není relevantní.

Jak vadný snímač ovlivňuje chod motoru a další systémy vozidla

Vadný snímač klikového hřídele negativně ovlivňuje chod motoru tím, že nesprávně snímá aktuální polohu a otáčky hřídele. To způsobuje nesprávné dávkování paliva a zapalování, což vede ke zvýšení emisních hodnot a vyšší spotřebě paliva. Zvýšená spotřeba a emise vznikají právě kvůli nepřesnostem v řízení motoru.

Dále má vadný snímač polohy klikové hřídele dopad i na další systémy vozidla. Například systém ABS a stabilita vozidla mohou být ovlivněny, protože řídicí jednotka vozidla ztrácí důležité informace o rychlosti a poloze motoru, což může omezit správnou funkci těchto bezpečnostních prvků.

Jak poznat vadný snímač klikového hřídele

• Nespolupráce motoru při startu nebo jeho nepravidelný chod
• Zvýšená spotřeba paliva nad běžnou hodnotu
• Zvýšené emisní hodnoty při měření technickou kontrolou
• Poruchové kontrolky motoru nebo ABS na přístrojové desce
• Obtížná diagnostika snímače otáček bez speciálního vybavení

Tip: Včasná diagnostika snímače pomáhá předejít vážnějším poruchám motoru i bezpečnostním rizikům.

Jak vyměnit snímač klikového hřídele a co po výměně kontrolovat

Výměna snímače klikového hřídele u auta Octavia vyžaduje přesný postup a bezpečnostní opatření. Vadný snímač polohy klikové hřídele může způsobit chybné hodnoty otáček motoru, proto je nutné po instalaci nového snímače provést důkladnou kontrolu.

1. Vypnutí zapalování – zajistěte, aby bylo vozidlo zcela vypnuté a klíč vyjmutý ze zapalování.

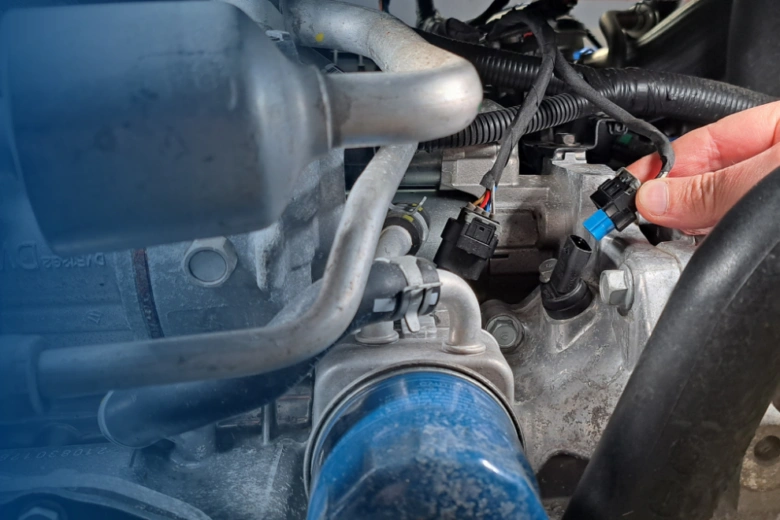

2. Odpojení konektoru – opatrně uvolněte elektrické připojení snímače klikové hřídele.
3. Demontáž starého snímače – povolte montážní šrouby a vyjměte vadný snímač.
4. Montáž nového snímače – upevněte nový snímač klikové hřídele Octavia na místo a pevně utáhněte šrouby.
5. Kontrola vzdálenosti – změřte správnou mezeru mezi snímačem a impulzním kolem podle výrobních specifikací.
6. Diagnostika po výměně – pomocí diagnostického přístroje zkontrolujte správnou funkci snímače otáček.

Jak zkontrolovat snímač klikového hřídele bez diagnostiky

Při absenci diagnostiky lze základní kontrolu provést vizuálně a měřením odporu multimetrem. Na co si dát pozor: častou chybou je nesprávné utažení montážních šroubů nebo nesprávná vzdálenost, což vede k nesprávným impulsům a poruchám motoru. Pro koho se výměna hodí: u vozidel vykazujících příznaky poruchy snímače klikové hřídele, naopak není vhodná při jiných mechanických závadách motoru bez potvrzení diagnostikou.

Časté dotazy k diagnostice a vadnému snímači klikového hřídele

Otázka: Jak poznat špatný snímač klikové hřídele?

Špatný snímač poznáte podle potíží se startováním, škubání motoru, rozsvícení kontrolky motoru a omezení otáček na cca 3500 ot./min.

Otázka: Jak proměřit snímač otáček klikové hřídele multimetrem?

U indukčního snímače změřte vnitřní odpor ohmmetrem, typicky v rozsahu 500-1500 Ω; u Hallova snímače zkontrolujte napájecí napětí a digitální signál.

Otázka: Jaké chybové kódy signalizují poruchu snímače klikového hřídele?

Nejčastější kódy jsou P0335 (snímač polohy klikového hřídele), P0336 až P0339 označují různé poruchy signálu.

Otázka: Kde se obvykle nachází snímač klikového hřídele?

Snímač je často umístěn u setrvačníku, klikové řemenice nebo krytu rozvodů motoru.

Otázka: Jak nastavit vzdálenost snímače od impulzního kola?

Správná vzdálenost je mezi 0,3 až 1,0 mm, nastavuje se pomocí měřidla po demontáži a montáži snímače.

Otázka: Co způsobuje rozsvícení kontrolky motoru při vadném snímači?

Vadný snímač generuje chybové signály, které řídicí jednotka motoru vyhodnotí jako poruchu a rozsvítí kontrolku motoru.

Otázka: Jak vadný snímač ovlivňuje spotřebu paliva?

Vadný snímač může zvýšit spotřebu paliva o 5 až 10 % kvůli nesprávnému načasování vstřikování.

Otázka: Jak vyměnit snímač klikového hřídele u auta?

Vypněte zapalování, odpojte konektor, odšroubujte snímač, namontujte nový, nastavte vzdálenost dle specifikace a proveďte kontrolní diagnostiku.

Otázka: Jaké jsou nejčastější příčiny poruchy snímače klikového hřídele?

Ztráta magnetické síly, usazeniny nečistot, koroze konektorů, mechanické poškození a nesprávná montáž.

Otázka: Jaký vliv má vadný snímač na další systémy vozidla?

Může ovlivnit funkci ABS, stabilitu vozidla a způsobit aktivaci nouzového režimu motoru.

Otázka: Jaký je orientační cenový rozsah snímače klikového hřídele?

Cena snímače se pohybuje od 500 do 2500 Kč v závislosti na značce a typu vozu.

Otázka: Jak správně diagnostikovat snímač klikové hřídele u Škody Octavia 2?

U Octavie 2 by měřený odpor snímače měl být mezi 800 a 1200 ohmy; současně zkontrolujte konektory a impulzní kolo.

Otázka: Jaké jsou specifické příznaky vadného snímače klikové hřídele u Škody Fabia 1?

Nepravidelný chod motoru, ztráta výkonu a časté zhasínání motoru, zejména při volnoběhu.

Otázka: Jak správně otestovat snímač klikové hřídele multimetrem krok za krokem?

Odpojte snímač, nastavte multimetr na měření odporu a změřte hodnotu; správná hodnota je mezi 600 a 1500 ohmy.

Otázka: Jak vadný snímač klikového hřídele ovlivňuje emise výfukových plynů?

Nesprávné dávkování paliva způsobí zvýšení emisí CO až o 30 % oproti normálu.

Otázka: Které značky snímačů klikového hřídele jsou nejvíce doporučovány pro spolehlivost?

Mezi spolehlivé značky patří Bosch, Delphi a NGK s průměrnou životností kolem 100 000 km.

Otázka: Jaký je vliv vadného snímače klikového hřídele na startování motoru?

Vadný snímač může prodloužit startování o 3 až 5 sekund nebo zabránit nastartování úplně.

Otázka: Jak správně nastavit vzdálenost snímače klikového hřídele od impulzního kola?

Optimální vzdálenost je 0,3 až 1,0 mm, což umožní přesné snímání bez fyzického kontaktu.

Návod na kontrolu snímače polohy klikového hřídele

Pro kontrolu odpojte snímač, změřte odpor nebo napětí dle typu snímače a zkontrolujte, zda hodnoty odpovídají výrobním specifikacím. Při podezření na poruchu je vhodné provést diagnostiku pomocí OBD čtečky.

Příznaky vadného snímače klikového hřídele

Mezi hlavní příznaky patří obtíže se startováním, nepravidelný chod motoru, rozsvícení kontrolky motoru a občasné škubání při jízdě.

Problémy se snímačem klikového hřídele auta

Časté problémy zahrnují poškození kabeláže, korozi konektorů a fyzické poškození snímače, které často vyžadují výměnu zařízení.
