Jak zjistit poruchu cívky zapalování: příznaky a diagnostika

Porucha zapalovací cívky často způsobuje problémy se startováním motoru a nepravidelným chodem. Mezi hlavní příznaky patří slabá nebo žádná jiskra, která ovlivňuje spalování paliva. Správná diagnostika zapalovací cívky zahrnuje měření odporu a test jiskry, díky nimž lze rychle určit, zda je cívka vadná.

Hlavní příznaky poruchy zapalovací cívky

Porucha zapalovací cívky se projevuje rozsvícením kontrolky motoru (CEL), která signalizuje chybu v zapalovacím systému, často s chybovými kódy OBD-II typu P030X (výpadek zapalování) nebo P035X (porucha obvodu cívky). Nepravidelný volnoběh motoru, který může kolísat mezi 600 až 1 200 otáčkami za minutu, doprovázejí otřesy motoru způsobené nesprávnou jiskrou v jednom či více válcích.

Dalším výrazným příznakem je ztráta výkonu motoru, která se projevuje špatným zrychlením a omezenou maximální rychlostí, často kvůli neúplnému spalování paliva. Zvýšená spotřeba paliva o 5-15 % je důsledkem snížené efektivity zapalování, kdy sekundární napětí cívky nedosahuje obvyklých 8 000 až 60 000 V potřebných pro správnou jiskru.

Mezi konkrétní symptomy vadné zapalovací cívky patří:

• Rozsvícení kontrolky motoru (CEL) s chybovými kódy P030X nebo P035X
• Nepravidelný volnoběh motoru s kolísáním otáček a příležitostným zhasínáním
• Otřesy motoru při volnoběhu i během jízdy způsobené vynecháváním zapalování
• Výrazná ztráta výkonu motoru a špatné zrychlení
• Zvýšená spotřeba paliva až o 15 % vlivem neefektivního spalování
• Praskání nebo opožděné zapalování ve výfuku při nesprávné funkci cívky
• Neočekávané zastavení motoru během jízdy

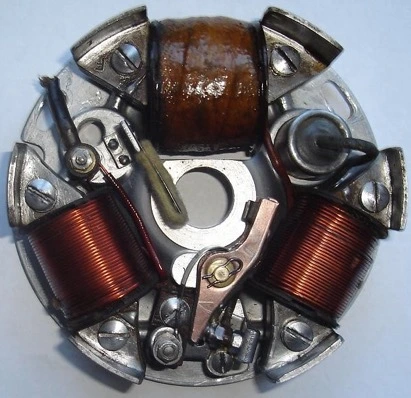

Porucha zapalovací cívky vzniká nejčastěji v důsledku vnitřního zkratu nebo přerušení vinutí, kdy primární vinutí obsahuje 350 až 600 závitů měděného drátu o průměru 0,6-0,9 mm a sekundární vinutí kolem 40 000 závitů o průměru 0,05-0,1 mm. Zkrácení doby hoření jiskry pod 1,5 ms, naměřené například u vadné cívky na konkrétním válci, potvrzuje sníženou schopnost cívky generovat dostatečné vysoké napětí.

Častá chyba: Podcenění příznaků poruchy vede k poškození katalyzátoru a senzorů kyslíku vlivem nespáleného paliva.

Pro koho se to hodí: Diagnostika a kontrola zapalovací cívky je nezbytná u vozidel s vysokým nájezdem nad 160 000 km nebo u motorů s COP (coil-on-plug) systémem, kde selhání cívky výrazně ovlivní chod motoru. Naopak u nových vozidel s pravidelnou údržbou a bez chybových hlášení není nutné provádět časté kontroly.

Základní diagnostické metody zapalovací cívky

Diagnostika zapalovací cívky začíná jednoduchou vizuální kontrolou a pokračuje měřením elektrických hodnot pomocí multimetru. Tyto metody pomáhají odhalit příznaky vadné zapalovací cívky a minimalizují riziko poškození motoru. Níže najdete praktický návod na kontrolu bez speciálního nářadí, který lze aplikovat i při diagnostice na motorce.

Jak provést vizuální kontrolu zapalovací cívky

Vizuální kontrola zapalovací cívky zahrnuje pečlivé sledování prasklin a jiných fyzických poškození na těle cívky. Dále je nutné zkontrolovat stav izolace a přítomnost koroze na elektrických konektorech. Uvolněné nebo špatně upevněné cívky mohou způsobovat přerušení zapalování. Odhalení těchto problémů je prvním krokem v diagnostice a pomáhá určit, zda je třeba pokračovat měřením elektrických parametrů.

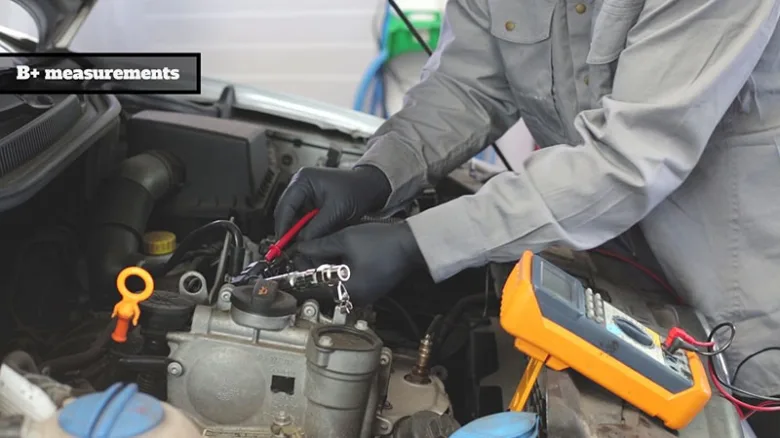

Měření odporu zapalovací cívky pomocí multimetru

Pro měření odporu cívky je potřeba multimetr nastavit na ohmmetr a změřit hodnoty na primárním a sekundárním vinutí. Primární vinutí má odpor obvykle mezi 0,4 a 2 ohmy, sekundární vinutí se pohybuje mezi 6 a 15 kiloohmy. Hodnoty mimo tento rozsah signalizují poruchu cívky. Měření odporu je základní součást údržby zapalovacího systému a pomáhá určit životnost zapalovacích cívek. Diagnostika cívky zapalování tímto způsobem poskytuje přesné informace bez nutnosti demontáže složitých částí motoru.

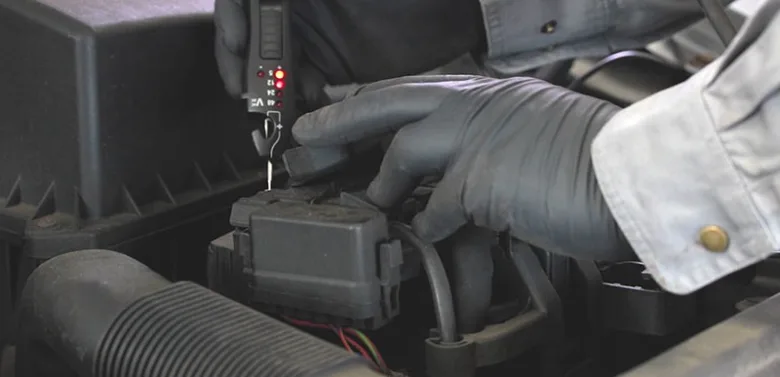

Měření napětí na primární straně zapalovací cívky

Pro správnou funkci zapalovací cívky je nezbytné, aby na její primární straně bylo přibližně 12 V během zapalování. Multimetr nastavte na měření stejnosměrného napětí (DC) a připojte ke konektorům cívky. Pokud je napětí výrazně nižší, může to být příčina, proč cívka nefunguje správně. Dodržování bezpečnostních opatření je při této diagnostice klíčové, protože zapalovací systém pracuje s vysokonapěťovým proudem. Podle údajů Státního zdravotního ústavu (https://szu.cz) by měl každý, kdo provádí měření, dbát na ochranu proti úrazu elektrickým proudem.

1. Vizuální kontrola – zkontrolujte praskliny, korozi a upevnění cívky
2. Měření odporu – změřte primární a sekundární odpor multimetrem
3. Měření napětí – ověřte napětí 12 V na primární straně během zapalování

Tip: Častou chybou je opomenutí kontroly elektrických konektorů, které mohou být zkorodované nebo špatně připojené, což vede k nesprávným výsledkům měření. Tato diagnostika se hodí pro majitele osobních automobilů i motorek, avšak ne vždy je vhodná pro laiky bez základních znalostí elektrických systémů. Při pochybnostech doporučuji konzultaci s odborníkem.

Více informací k tématu najdete v oficiálním zdroji: Státní zdravotní ústav (SZÚ).

Testování jiskry a pokročilé diagnostické metody

Testování jiskry patří mezi základní diagnostické metody pro zjištění poruchy zapalovací cívky. Využitím speciální testovací svíčky a přístrojů jako je osciloskop lze přesně změřit parametry jiskry a určit stav zapalovacího systému. Správná bezpečnostní opatření při práci zabrání nebezpečí úrazu vysokým napětím.

Test jiskry pomocí zapalovací svíčky

Test jiskry probíhá připojením testovací svíčky ke sekundárnímu výstupu zapalovací cívky, kde napětí dosahuje až 25 000 V. Pomocí zkušebního hrotu tvaru T se provádí kontrola vzniku jiskry, která musí být pravidelná a dostatečně silná. Testovací svíčka slouží k vizuálnímu ověření jiskry, což pomáhá odhalit příznaky vadné zapalovací cívky, například slabou nebo nepravidelnou jiskru. Tento jednoduchý test je výchozím krokem, jak otestovat zapalovací cívku krok za krokem.

Měření osciloskopem a vysokonapěťovými kleštěmi

Pro podrobnější diagnostiku slouží osciloskop ve spojení s vysokonapěťovými kleštěmi HVC95, které měří sekundární napětí a dobu hoření jiskry. Doba hoření jiskry se pohybuje mezi 0 a 1,6 ms a poskytuje důležité informace o kvalitě zapálení směsi v motoru. Osciloskop zaznamenává průběh jiskry a umožňuje detailní analýzu, což je pokročilá diagnostická metoda vhodná pro přesné zjištění závad. Tato metoda je užitečná například při diagnostice zapalovací cívky na motorce nebo při kontrole zapalovacích kabelů.

Bezpečnostní opatření při diagnostice

Při testování zapalovací cívky je nezbytné dodržovat bezpečnostní opatření kvůli životu nebezpečnému napětí přesahujícímu 20 000 V. Doporučuje se používat izolační rukavice a nepracovat v mokrém prostředí. Při připojování měřicích sond je nutné dbát na správné uzemnění a nezasahovat do zapalovacího systému během běhu motoru. Na co si dát pozor: častou chybou je nesprávné připojení sond, které může způsobit poškození přístrojů i vážný úraz.

• Používejte pouze certifikované měřicí přístroje
• Nikdy nedržte měřicí sondy holýma rukama během testu
• Vypněte zapalování před připojením měřicích zařízení
• Pravidelně kontrolujte stav zapalovacích kabelů a údržbu zapalovacího systému

Tip: Pokročilé testy s osciloskopem pomohou zjistit, proč se porouchá zapalovací cívka a jak to zjistit dříve, než dojde k úplnému selhání.

Tento článek má informativní charakter a nenahrazuje odbornou lékařskou péči. Při zdravotních potížích konzultujte lékaře.

Údržba a prevence poruch zapalovací cívky

Vlhkost je jedním z hlavních faktorů, které mohou způsobit korozní poškození zapalovací cívky. Vniknutí vody do těsnění nebo konektorů vede ke zhoršení elektrického kontaktu a následnému snížení životnosti cívky. Koroze se pak projevuje nejen oslabením materiálu, ale také zvýšeným odporem, což zhoršuje funkci zapalovacího systému a zvyšuje riziko poruchy. Vibrace motoru dále urychlují mechanické opotřebení součástí cívky a jejích připojení.

Pravidelná údržba zapalovacího systému patří k nejefektivnějším způsobům, jak prodloužit životnost zapalovacích cívek a předejít jejich selhání. Doporučuje se kontrolovat stav zapalovacích kabelů, konektorů a senzorů minimálně při každé větší servisní prohlídce nebo po ujetí 20 000 až 30 000 km. Výměna cívek bývá vhodná přibližně po 160 000 až 200 000 km nebo za 5 až 7 let provozu, přičemž je dobré sledovat příznaky vadné zapalovací cívky, jako jsou nepravidelný chod motoru či problémy se startováním.

• Zkontrolujte těsnění a konektory na přítomnost vlhkosti a koroze
• Ověřte pevnost a neporušenost zapalovacích kabelů
• Proveďte vizuální kontrolu a případné vyčištění kontaktů
• Provádějte pravidelný test jiskry zapalovací cívky během servisních intervalů
• Sledujte chybové kódy OBD-II, které mohou indikovat problém se zapalovací cívkou

Jak poznat vadné zapalovací kabely a cívky

Vadné zapalovací kabely a cívky se často projevují slabou nebo nepravidelnou jiskrou, což může diagnostikovat i test jiskry zapalovací cívky. Při měření zapalovací cívky multimetrem by měla být hodnota odporu v doporučeném rozsahu výrobce; výrazné odchylky signalizují poruchu. U motocyklů je diagnostika zapalovací cívky obzvlášť náročná kvůli omezenému prostoru, proto je nutné věnovat pozornost i vibracím a rychlé kontrole konektorů.

Tip: Častá chyba při údržbě je opomenutí kontroly těsnění konektorů, které umožňuje pronikání vlhkosti. To vede ke krátkodobým poruchám a postupnému poškození cívky. Prevence poruch zapalovací cívky spočívá v pravidelných kontrolách a rychlé výměně po dosažení doporučené životnosti.

Životnost a výměna zapalovacích cívek

Životnost zapalovacích cívek se obvykle pohybuje mezi 160 000 až 200 000 kilometry nebo 5 až 7 lety provozu. Tento interval závisí na kvalitě dílu a provozních podmínkách. Teplota, vibrace a vlhkost výrazně ovlivňují životnost zapalovací cívky – vysoké teploty mohou způsobit přehřátí izolace, vibrace uvolňují spoje a vlhkost vede k zkratům či korozi. Pravidelná diagnostika zapalovací cívky a údržba zapalovacího systému pomáhají včas odhalit příznaky vadné zapalovací cívky, jako jsou problémy se startováním nebo nesouvislý chod motoru.

Výměna cívky je doporučená nejen při zjevných poruchách, ale i preventivně pro zajištění vyváženého výkonu motoru a snížení rizika dalších závad.

Kdy je potřeba vyměnit zapalovací cívku

Výměna zapalovací cívky by měla následovat po diagnostice zapalovací cívky, kdy test jiskry zapalovací cívky nebo měření multimetrem ukáže nesprávnou funkci. Častá chyba je odkládání výměny, což může vést k dalším škodám v zapalovacím systému a snížení výkonu motoru. Včasná výměna přispívá k lepší spotřebě paliva a stabilnějšímu chodu motoru.

Tip: Jak poznat vadné zapalovací kabely a cívky lze i vizuálně – zkontrolujte praskliny, spáleniny či korozivní skvrny na kabelech a kontaktech.

Pokročilé diagnostické metody a specifika podle typu motoru

Pokročilé diagnostické metody umožňují přesnější odhalení poruch zapalovací cívky a pomáhají rozlišit zdroj závady podle typu motoru. Pro efektivní diagnostiku zapalovací cívky v automobilu se využívají osciloskopy, vysokonapěťové kleště HVC95 a specializovaný diagnostický software, přičemž každý nástroj má specifické využití a omezení.

Diagnostika benzínových motorů

U benzínových motorů se diagnostika zapalovací cívky zaměřuje na měření sekundárního napětí, které dosahuje hodnot mezi 8 000 až 60 000 V, a dobu hoření jiskry, která by měla být v rozmezí 0,5 až 1,6 ms podle výrobních specifikací. Osciloskop zaznamenává průběh jiskry a umožňuje detekovat zkrácenou dobu hoření nebo nepravidelný průběh, což indikuje vadnou cívku nebo poruchu zapalovacích kabelů. Pro měření sekundárního napětí a analýzu signálu se doporučuje použít vysokonapěťové kleště HVC95, které kapacitním či induktivním principem snímají zapalovací kabely o průměru 3 až 15 mm bez nutnosti přímého kontaktu s vodičem.

Doba sycení primární cívky trvá přibližně 2 ms, během níž proud narůstá až k 10 A, což je klíčové pro správnou tvorbu jiskry. Při diagnostice je třeba sledovat také chybové kódy OBD-II, zejména P030X a P035X, které indikují poruchu zapalování nebo obvodu cívky.

Diagnostika dieselových motorů

Dieselové motory využívají zapalovací cívky pro žhavicí svíčky, které mají odlišné konstrukční a provozní parametry. Diagnostika zahrnuje měření elektrického odporu žhavicí cívky, který se obvykle pohybuje v rozmezí 0,5 až 2 ohmy, a analýzu doby zahřívání, která je kritická pro správný start motoru. Nesprávná funkce žhavicí cívky se projeví obtížným startem, zvýšenými emisemi a nesprávným spalováním. Pro přesné měření odporu a signálu se doporučuje používat multimetr a osciloskop s ohledem na specifika dieselového zapalování.

Moderní diagnostický software

Diagnostický software čte OBD-II chybové kódy a analyzuje signály z jednotlivých zapalovacích cívek, což umožňuje rychlé lokalizování závady bez nutnosti demontáže. Software zpracovává kódy jako P030X (výpadek zapalování na konkrétním válci) a P035X (porucha obvodu zapalovací cívky), přičemž X označuje číslo válce. Součástí moderních diagnostických nástrojů jsou i grafické analýzy signálů, které pomáhají identifikovat nepravidelnosti v zapalování a hodnotit kvalitu jiskry.

Tip: Při diagnostice zapalovací cívky vždy dodržujte bezpečnostní opatření, protože sekundární část zapalovacího systému generuje životu nebezpečné napětí až 60 000 V. Manipulace za chodu motoru bez ochranných pomůcek a správného připojení měřících sond může vést k úrazu. Výměna cívky je doporučena při opakovaných chybových kódech, zkrácené době hoření jiskry pod 1,5 ms, nebo při nesprávných hodnotách elektrického odporu.

• Používejte osciloskop pro detailní analýzu sekundárního napětí a doby hoření jiskry u benzínových motorů.
• Vysokonapěťové kleště HVC95 umožňují bezpečné a přesné měření signálu na zapalovacích kabelech bez přímého kontaktu.
• U dieselových motorů zaměřte diagnostiku na měření odporu a doby zahřívání žhavicích cívek.
• Využívejte diagnostický software pro čtení OBD-II kódů a grafickou analýzu signálů zapalovacích cívek.

Pokročilé diagnostické metody výrazně zvyšují přesnost měření funkčnosti zapalovací cívky a pomáhají předcházet poškození motoru či emisních komponent. Pravidelná údržba zapalovacího systému včetně kontroly cívek, svíček a kabelů prodlužuje jejich životnost, která se pohybuje mezi 160 000 až 200 000 km nebo 5 až 7 lety provozu. Tento článek má informativní charakter a nenahrazuje odbornou lékařskou péči. Při zdravotních potížích konzultujte lékaře.

Časté dotazy

Jak poznám, že je zapalovací cívka vadná?

Vadná zapalovací cívka se projeví rozsvícením kontrolky motoru, nepravidelným volnoběhem, otřesy motoru a zvýšenou spotřebou paliva.

Jak mohu otestovat zapalovací cívku bez speciálního nářadí?

Zkontrolujte vizuálně konektory a kabely, změřte napětí a odpor multimetrem, případně použijte testovací svíčku k ověření jiskry.

Jaké napětí generuje zapalovací cívka?

Zapalovací cívka přeměňuje 12 V z baterie na vysokonapěťovou jiskru s hodnotou až 60 000 V.

Jak často je potřeba měnit zapalovací cívky?

Životnost zapalovacích cívek je přibližně 160 000 až 200 000 km nebo 5 až 7 let, poté je doporučena jejich výměna.

Jaké jsou nejbezpečnější metody diagnostiky cívky?

Používejte multimetr a testovací svíčku, vyhýbejte se měření sekundárního napětí za chodu motoru bez ochrany, vždy dodržujte bezpečnostní opatření.

Co způsobuje poruchu zapalovací cívky?

Poruchu mohou způsobit vlhkost, koroze, vibrace, mechanické poškození a nesprávné elektrické připojení.

Jaké chybové kódy OBD-II signalizují problém se zapalovací cívkou?

Chybové kódy P030X označují poruchu zapalování, P035X pak poruchu obvodu zapalovací cívky, kde X je číslo válce.
