Nesprávně nastavená ventilová vůle ovlivňuje chod motoru a může způsobit jeho poškození. U jednoválcových motorů se projevuje zejména hlučností nebo ztrátou výkonu. Naučte se rozpoznat hlavní příznaky a zjistěte, jak ventily správně seřídit.
Rychlý přehled
- Nesprávně seřízené ventily způsobují hlučný chod motoru, často klepání, zejména při volnoběhu.
- Doporučené ventilové vůle pro motocykly jsou 0,10-0,15 mm pro sací a 0,15-0,20 mm pro výfukové ventily.
- Seřízení ventilů se doporučuje kontrolovat každých 10 000 až 15 000 km na studeném motoru do 20 °C.
- K seřízení ventilů potřebujete listové měrky, klíče, šroubovák a momentový klíč, utahovací momenty jsou 7-25 Nm podle dílů.
- Nesprávné seřízení může vést k poškození ventilů, zvýšené spotřebě paliva a snížení výkonu motoru.
Jak poznat příznaky nesprávně seřízených ventilů
Nesprávné seřízení ventilů motoru poznáte především podle hlučného chodu a klepání při volnoběhu. Ventilová vůle, tedy mezera mezi vačkou a ventilem, když je příliš velká, způsobuje charakteristické klepání motoru s frekvencí odpovídající otáčkám motoru. Naopak příliš malá vůle vede k neúplnému uzavření ventilu, což snižuje kompresi až o 10 % a ztěžuje startování motoru, zejména za studena při teplotách kolem 20 °C. Tyto příznaky jsou klíčové pro včasnou diagnostiku a správné seřízení ventilů motoru.
Jak poznat špatně seřízené ventily podle zvuku motoru
Hlučný chod motoru, především slyšitelné pravidelné klepání ventilů při volnoběhu a nízkých otáčkách (do 1500 ot./min), je hlavním indikátorem nesprávné ventilové vůle. Klepání vzniká, když je mezera mezi vačkou a ventilem větší než doporučených 0,10-0,15 mm u sacích ventilů a 0,15-0,20 mm u výfukových. Tento zvuk je výraznější u jednoválcových motorů, kde je každý ventil slyšet samostatně. Pravidelná diagnostika ventilů včetně kontroly správných utahovacích momentů ventilů (7-9 Nm pro kontramatky) pomáhá předejít poškození ventilových sedel a vačkového hřídele.
Jaké jsou další příznaky nesprávně seřízených ventilů
Kromě hlučného chodu se nesprávné seřízení ventilů projevuje sníženým výkonem motoru až o 5-10 %, zvýšenou spotřebou paliva o 5-8 % a obtížnějším startováním za studena. Příliš malá vůle ventilů způsobuje neuzavření ventilu, což vede k poklesu komprese a přehřívání ventilů s rizikem prasknutí nebo propálení. Naopak příliš velká vůle způsobuje opožděné otevírání ventilů, hlučný chod a zrychlené opotřebení rozvodových komponentů. Diagnostika ventilů proto zahrnuje nejen poslech, ale i přesné měření vůle listovou měrkou a kontrolu hydraulických ventilů, pokud jsou v motoru použity.
Tip: Častou chybou je seřizovat ventily na teplém motoru, kdy teplotní roztažnost zkresluje měření vůle a může vést k nesprávnému nastavení. Seřízení vždy provádějte na studeném motoru do 20 °C.
Pro koho se seřízení ventilů hodí vs. pro koho ne: Manuální seřízení ventilů je nezbytné u klasických mechanických ventilů, zejména u jednoválcových a čtyřválcových motorů starší konstrukce. Naopak moderní motocykly s hydraulickými ventily tuto údržbu nevyžadují, protože hydraulika sama kompenzuje vůli. V takovém případě manuální seřízení není potřeba a může způsobit poškození ventilového mechanismu.
Doporučené hodnoty ventilové vůle pro různé typy motorů
Doporučené hodnoty ventilové vůle jsou klíčové pro správnou funkci motoru a prevenci poškození ventilů. Pro sací ventily u většiny motocyklů se pohybují mezi 0,10 a 0,15 mm, zatímco výfukové ventily vyžadují vůli od 0,15 do 0,20 mm. Tyto rozdíly odpovídají vyšším provozním teplotám výfukových ventilů, které vyžadují větší vůli k zajištění správného chodu.
Pitbike motor, zejména u čínských modelů, má specifické hodnoty ventilové vůle, které se liší podle objemu motoru a typu ventilu. U menších jednoválců může být doporučená vůle od 0,05 do 0,12 mm. Správná diagnostika ventilů a znalost utahovacích momentů ventilů pomáhá při servisu zabránit častým chybám, jako je příliš těsné nebo naopak volné seřízení.
| Typ ventilu | Doporučená ventilová vůle (mm) | Specifikace pro pitbike motor |
|---|---|---|
| Sací ventil | 0,10-0,15 | 0,05-0,10 |
| Výfukový ventil | 0,15-0,20 | 0,08-0,12 |
Jak poznat, že ventily potřebují seřídit
Příznaky nesprávného seřízení ventilů zahrnují hlučnější chod motoru a ztrátu výkonu. Správné seřízení ventilů motoru výrazně prodlužuje životnost ventilového mechanismu a minimalizuje riziko poškození. Pro tipy a triky pro správné nastavení ventilů na motorce doporučuji pravidelnou diagnostiku ventilů podle servisního manuálu.
Kdy a jak často kontrolovat a seřizovat ventily motoru
Kontrola ventilů motoru by měla probíhat pravidelně každých 10 000 až 15 000 km, což je osvědčený interval pro udržení správné ventilové vůle a optimálního chodu motoru. Měření vůle ventilů je nezbytné provádět na studeném motoru, ideálně při teplotě do 20 °C, protože teplotní roztažnost kovových dílů výrazně ovlivňuje přesnost diagnostiky ventilů.
Kdy seřizovat ventily motoru
Seřízení ventilů je potřeba provést vždy, když diagnostika ventilů ukáže odchylku od doporučených hodnot nebo pokud se objeví příznaky nesprávného seřízení, například hlučnost motoru, snížený výkon či zvýšená spotřeba paliva. Pro ventily jednoválec platí stejná pravidla, ale jejich kontrola bývá často jednodušší.
Tip: Pro přesné seřízení ventilů motoru dodržujte doporučené utahovací momenty ventilů a vždy měření provádějte na studeném motoru, aby nedošlo k chybám způsobeným tepelnou roztažností.
Podrobný návod na seřízení ventilů krok za krokem
Seřízení ventilů motoru je přesný proces, který vyžaduje správné nástroje a postup. Následující návod shrnuje, jak správně seřídit ventily na motorce krok za krokem, zejména u ventilu jednoválce.
Příprava motoru a nástrojů
Pro správné seřízení ventilů motoru je nutné nejprve zajistit, aby motor byl vychladlý pod 20 °C. Připravte si listové měrky pro měření ventilové vůle a momentový klíč pro správné utažení kontramatek. Příprava motoru je základní fází pro přesnou diagnostiku ventilů.
Měření ventilové vůle

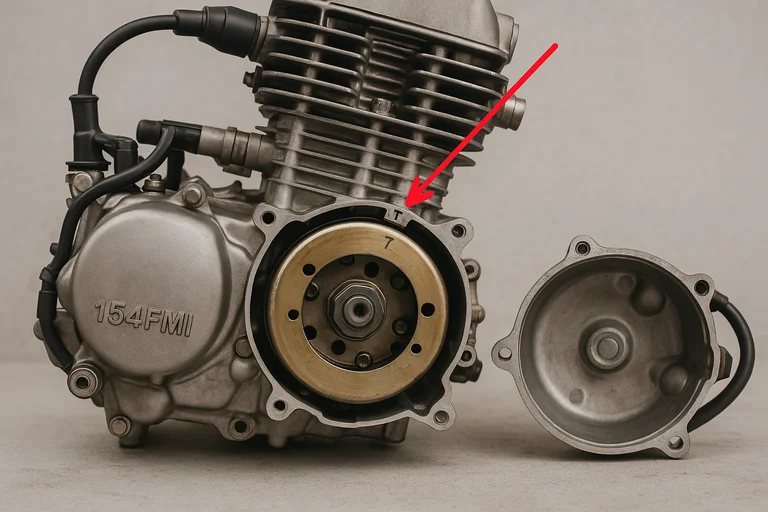

Nastavte klikový hřídel do polohy TDC kompresního zdvihu, kde jsou ventily ve správné pozici pro měření. Pomocí listové měrky změřte vůli mezi vahadlem a ventilem – toto měření ventilové vůle rozhoduje o nutnosti seřízení. Příznaky nesprávného seřízení se často projevují právě v této fázi.
Úprava a utažení ventilové vůle
Pokud je ventilová vůle mimo stanovené hodnoty, upravte ji šroubkem. Poté utáhněte kontramatku ventilu momentovým klíčem na doporučený utahovací moment 7-9 Nm. Nakonec opět zkontrolujte nastavení vůle. Tento postup zajistí správnou funkci ventilů a prodlouží životnost motoru.
- Vychlaďte motor pod 20 °C a připravte listové měrky s momentovým klíčem
- Nastavte klikový hřídel do polohy TDC kompresního zdvihu
- Změřte ventilovou vůli listovou měrkou mezi vahadlem a ventilem
- Upravte vůli šroubkem, utáhněte kontramatku na 7-9 Nm
- Zkontrolujte nastavení a případně opakujte měření
Tip: Častou chybou je utažení kontramatek bez použití momentového klíče, což může vést k poškození závitů nebo nesprávné vůli ventilů. Tento návod na správné seřízení ventilů u jednoválce je vhodný i pro většinu běžných motocyklů, avšak u šestiválcových motorů se postup mírně liší a vyžaduje detailnější diagnostiku.

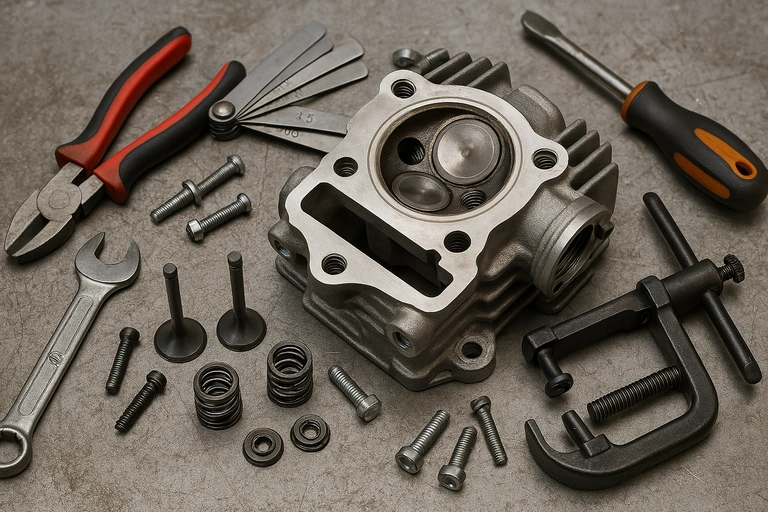

Nástroje a správné utahovací momenty při seřizování ventilů
Pro správné seřízení ventilů motoru je nezbytné použít vhodné nástroje a dodržet přesné utahovací momenty. Mezi základní nástroje patří listová měrka pro měření ventilové vůle, momentový klíč k přesnému dotažení součástí, klíče pro povolení a utažení kontramatek ventilů a šroubovák pro demontáž krytů ventilů. Správné utahovací momenty mají zásadní vliv na správnou funkci a dlouhou životnost ventilového mechanismu.
Kontramatka ventilu se standardně utahuje v rozmezí 7 až 9 Nm. Kryty víka ventilů je třeba utáhnout podle typu na 8 až 25 Nm. Dodržení těchto hodnot je klíčové pro bezpečné a efektivní seřízení ventilů.
Tipy a triky pro správné nastavení ventilů na motorce
| Součást | Nástroj | Doporučený utahovací moment (Nm) |
|---|---|---|
| Kontramatka ventilu | Momentový klíč | 7-9 |
| Kryt víka ventilů | Momentový klíč | 8-25 |
| Ventilová vůle | Listová měrka | dle výrobce (typicky 0,10-0,20 mm u jednoválce) |
Pro návod na správné seřízení ventilů u jednoválce je měření ventilové vůle listovou měrkou základním krokem. Příznaky nesprávného seřízení ventilů, jako jsou hlučnost motoru nebo špatný chod, signalizují potřebu diagnostiky ventilů a následné korekce. Dodržování správných utahovacích momentů ventilů zabraňuje poškození a zajišťuje spolehlivou funkci motoru.
Rizika a následky nesprávného seřízení ventilů
Nesprávné seřízení ventilové vůle způsobuje poškození ventilových sedel, která ztrácejí těsnost a umožňují únik komprese až o 10-15 %. Tento únik vede ke snížení výkonu motoru o 5-10 % a výrazně zvyšuje opotřebení vačkového hřídele, protože nesprávná vůle ovlivňuje přesné načasování rozvodového mechanismu. Motorové střely do výfuku vznikají při nedostatečném uzavření výfukového ventilu a opožděném zapálení směsi, což může způsobit závažné poškození výfukového systému a snížit životnost motoru až o 20 %.
Jak zjistit potřebu seřízení ventilů
Mezi konkrétní příznaky nutnosti seřízení ventilů patří hlučný chod motoru charakterizovaný klepáním nebo cvakáním při volnoběhu a nízkých otáčkách, což signalizuje nesprávnou ventilovou vůli. Dalšími příznaky jsou snížený výkon motoru měřitelný poklesem točivého momentu o 5-10 %, zvýšená spotřeba paliva o 3-7 % a obtížnější startování za studena při teplotách pod 10 °C. Diagnostika ventilů by měla zahrnovat kontrolu vůlí pomocí listových měrek a ověření utahovacích momentů ventilů podle výrobních specifikací, které se u jednoválcových motorů pohybují mezi 7-9 Nm pro kontramatky.
- Snížení výkonu motoru o 5-10 % a zvýšená spotřeba paliva o 3-7 %
- Hlučnost ventilů projevující se klepáním při volnoběhu a nízkých otáčkách
- Výskyt motorových střel signalizujících netěsnost ventilů a riziko poškození výfukového systému
- Zvýšené opotřebení vačkového hřídele a ventilových sedel, což zkracuje životnost motoru
Odborná rada: V případě výskytu těchto příznaků doporučuji neprodleně provést kontrolu a seřízení ventilů, protože pravidelná údržba každých 10 000 až 15 000 km výrazně prodlužuje životnost motoru a zajišťuje optimální výkon. Nesprávné seřízení ventilů se hodí pro zkušené mechaniky, pro laiky je vhodnější svěřit úkon autorizovanému servisu, aby nedošlo k poškození motoru.
Možnosti diagnostiky ventilové vůle bez demontáže
Diagnostika ventilové vůle bez demontáže krytu motoru umožňuje rychlou orientaci v tom, zda je potřeba seřízení ventilů, avšak s určitými omezujícími faktory. Nejčastěji se využívá zvuková diagnostika, při níž zkušený mechanik identifikuje typické klepání, cvakání nebo nepravidelné zvuky motoru, které signalizují nesprávnou ventilovou vůli. Tyto zvuky jsou často výraznější při volnoběhu a nízkých otáčkách, kdy je ventilová vůle nejvíce slyšitelná.
Další metodou jsou moderní přístroje, například ultrazvukové sondy nebo elektronické senzory vibrací, které dokážou detekovat odchylky v chodu ventilů u jednoválcových i víceválcových motorů. Tyto technologie zvyšují přesnost předběžné diagnostiky, ale kvůli nemožnosti přímého měření vůle mezi vahadlem a ventilem nemohou nahradit manuální kontrolu.
Omezující faktory těchto metod spočívají v nemožnosti přesného stanovení skutečné ventilové vůle bez fyzického přístupu k ventilovému mechanismu. Zvuková diagnostika například nemusí rozlišit, zda je vůle příliš malá, což může vést k přehřívání ventilů, nebo příliš velká, což způsobuje nadměrné opotřebení rozvodových komponentů. Proto výsledky bezdemontážní diagnostiky slouží spíše jako indikace nutnosti detailní kontroly.
Diagnostika bez demontáže je vhodná pro rychlou orientaci u běžných jednoválcových motorů nebo při pravidelných kontrolách, ale není doporučena pro přesné nastavení ventilů u složitějších víceválcových motorů nebo u motorů s hydraulickými ventily, kde je potřeba specializované vybavení.
Tip: Jak poznat, že ventily potřebují seřídit, lze zčásti zjistit bez demontáže pomocí zvukových testů a senzorů, ale finální potvrzení a přesné nastavení vyžaduje odborná diagnostika s přímým měřením ventilové vůle podle výrobních specifikací a správných utahovacích momentů.
Údržba těsnění a O-kroužků při seřizování ventilů
Výměna těsnění ventilů a O-kroužků patří mezi nezbytné kroky při každém seřízení ventilů motoru. Správně funkční těsnění zabraňuje úniku oleje, který by mohl způsobit snížení mazání a následné poškození motoru. Proto je pravidelná kontrola a výměna těchto komponent klíčová pro dlouhodobou spolehlivost.
Jak často je potřeba seřizovat ventily u motoru
U většiny motocyklů, zejména u jednoválců, se doporučuje provádět seřízení ventilů přibližně každých 10 000 až 15 000 km. Současně s tím je vhodné vyměnit těsnění a O-kroužky, protože jejich opotřebení může vést k netěsnostem a únikům oleje.
Při výměně těsnění a O-kroužků dbejte na správné utahovací momenty ventilů, aby nedošlo k deformaci nebo poškození. Diagnostika ventilů zahrnuje kontrolu ventilové vůle, která je klíčovým ukazatelem správného seřízení. Mezi příznaky nesprávného seřízení patří hlučnější chod motoru nebo ztráta výkonu.
Tipy a triky pro správné nastavení ventilů na motorce:
- Vždy vyměňte těsnění a O-kroužky při seřizování ventilů
- Používejte momentový klíč pro správné dotažení
- Kontrolujte ventilovou vůli podle výrobce
- Sledujte příznaky nesprávného seřízení během jízdy
Tato údržba zajistí, že ventily jednoválec i víceválcových motorů budou fungovat spolehlivě a motor si udrží optimální výkon.
Časté dotazy k seřízení ventilů motoru
Otázka: Jak poznám, že ventily motoru potřebují seřídit?
Poznáte to podle hlučného klepání při volnoběhu, sníženého výkonu a obtížného startování motoru, což jsou typické příznaky nesprávného seřízení ventilů.
Otázka: Jak často je potřeba seřizovat ventily motoru?
Doporučený interval seřízení ventilů motoru je každých 10 000 až 15 000 km, přičemž měření ventilové vůle by mělo proběhnout na studeném motoru do 20 °C.
Otázka: Jaké jsou doporučené hodnoty ventilové vůle?
Pro sací ventily je doporučená vůle 0,10-0,15 mm, pro výfukové ventily 0,15-0,20 mm; u ventily jednoválec bývají hodnoty nižší v závislosti na objemu motoru.
Otázka: Jaké nástroje potřebuji k seřízení ventilů?
K seřízení ventilů jsou nezbytné listové měrky, různé klíče (9, 10, 17 mm), plochý šroubovák a momentový klíč pro správné dotažení.
Otázka: Co hrozí při nesprávném seřízení ventilů?
Nesprávné seřízení může způsobit poškození ventilových sedel, ztrátu výkonu motoru a zvýšenou spotřebu paliva.
Otázka: Jak se měří ventilová vůle?
Ventilová vůle se měří listovou měrkou vloženou mezi vahadlo a ventil, přičemž klikový hřídel musí být v horní úvrati (TDC).
Otázka: Mohu diagnostikovat vůli ventilů bez demontáže krytů?
Ano, zvukové testy a diagnostické přístroje umožňují odhadnout vůli, ale přesnost je nižší než při přímém měření.
Otázka: Jaký je správný utahovací moment kontramatky ventilu?
Utahovací momenty ventilů se obvykle pohybují mezi 7 a 9 Nm, což zajistí spolehlivé dotažení bez poškození závitů.
Otázka: Jak často měnit těsnění a O-kroužky při seřizování?
Těsnění a O-kroužky byste měli měnit při každém seřízení ventilů, aby se zabránilo úniku oleje a následným problémům.
Otázka: Kolik stojí seřízení ventilů na motorce v servisu?
Cena seřízení ventilů se pohybuje mezi 500 a 1500 Kč v závislosti na typu motoru a rozsahu práce.
Otázka: Jak poznám špatný ventil motoru?
Špatný ventil se projevuje ztrátou komprese, hlučným chodem motoru a zvýšenou spotřebou paliva.
Otázka: Jak seřídit ventily u víceventilového motoru?
Postup seřízení víceventilového motoru je obdobný, je však nutné změřit a nastavit vůle u všech ventilů podle výrobních hodnot.
Otázka: Kdy je potřeba seřídit ventily u čtyřválcového motoru?
Interval je stejný jako u jiných motorů, tedy po 10 000 až 15 000 km, případně dle doporučení výrobce.
Otázka: Co dělat, když ventily motoru nefungují správně?
V takovém případě je nutné co nejdříve zkontrolovat ventilovou vůli a případně provést seřízení nebo profesionální servis.
Otázka: Jak seřídit ventily na trojválcovém motoru?
Postup měření a nastavení je stejný jako u ostatních motorů, využívá se šroubek a kontramatka k nastavení správné vůle.
Kdy je potřeba provést seřízení ventilů motoru
Seřízení ventilů je potřeba provést při výskytu příznaků nesprávného seřízení nebo pravidelně po 10 000-15 000 km, aby se předešlo poškození motoru a snížení výkonu.
Postup seřízení ventilů u šestiválcového motoru
U šestiválcového motoru se měří ventilová vůle postupně u každého válce, nastavují se jednotlivé ventily pomocí šroubku a kontramatky, přičemž je třeba dodržet doporučené hodnoty a utahovací momenty ventilů.
Odborná rada: Častou chybou je nepřesné měření vůle na teplém motoru, což vede k nesprávnému nastavení a rychlejšímu opotřebení ventilů. Seřízení ventilů se hodí zejména u starších nebo vícejetých motorů, pro moderní motory s hydraulickými ventily není často potřeba.
