Přesné seřízení ventilů motoru přímo ovlivňuje kompresní tlak, který je klíčový pro správnou funkci spalovacího prostoru. Nesprávná ventilová vůle může snižovat výkon motoru a zvyšovat opotřebení komponentů. Správná údržba a měření ventilů tak zajistí optimální výkon a prodlouží životnost motoru.
To hlavní z článku
- Nesprávné seřízení ventilů může snížit kompresi motoru až o 10-15 %.
- Pokles komprese vede ke ztrátě výkonu motoru o 5-10 % a vyšší spotřebě paliva o 10-20 %.
- Optimální vůle sacích ventilů je 0,10-0,20 mm, výfukových 0,15-0,25 mm.
- Výfukové ventily snášejí teploty až 800 °C, což ovlivňuje jejich opotřebení.
- Doporučený interval seřízení ventilů je 10 000-20 000 km nebo jednou za 12 měsíců.
Vliv přesného seřízení ventilů na kompresi motoru a výkon
Přesné seřízení ventilů přímo ovlivňuje kompresní tlak v motoru a tím i jeho výkon. Nesprávná ventilová vůle způsobuje únik komprese, který může snížit tlak až o 10-15 %, což vede ke ztrátě výkonu motoru o 5-10 % a zároveň zvyšuje spotřebu paliva o 10-20 %. Správná ventilová vůle je proto klíčová pro optimální těsnost spalovacího prostoru a efektivní chod motoru.
- Přesné seřízení ventilů zvyšuje kompresní tlak a zlepšuje výkon motoru
- Nesprávná ventilová vůle způsobuje únik komprese a ztrátu výkonu
- Pokles komprese vede k vyšší spotřebě paliva a horší dynamice motoru
Dopady příliš velké vůle ventilů
Příliš velká ventilová vůle způsobuje opožděné otevírání ventilů a jejich kratší dobu otevření. Tento stav vede k hlučnějšímu chodu motoru a výrazné ztrátě výkonu, protože spaliny neodcházejí efektivně a přívod vzduchu je omezený. Správné měření vůle ventilů a pravidelná údržba motoru pomáhají tomuto problému předejít.
Dopady příliš malé vůle ventilů
Příliš malá ventilová vůle vede k nedokonalému zavření ventilů, což způsobuje únik kompresního tlaku. Tento jev zvyšuje přehřívání ventilů a může vést k jejich poškození. Nekorigovaná malá vůle výrazně snižuje výkon motoru a ohrožuje jeho životnost, proto je přesné seřízení ventilů motoru nezbytné.
Doporučené hodnoty a metody měření vůle ventilů
Přesné seřízení ventilů motoru zásadně ovlivňuje kompresní tlak a výkon motoru. Správná ventilová vůle zajistí optimální těsnost ventilů a efektivní spalování, proto je třeba pravidelně provádět měření a údržbu.
Doporučené hodnoty vůle ventilů
Ventilová vůle se liší u sacích a výfukových ventilů kvůli jejich odlišnému tepelnému namáhání. Sacím ventilům se doporučuje vůle 0,10-0,20 mm, zatímco výfukovým ventilům 0,15-0,25 mm. Tyto hodnoty zaručují správný kontakt ventilů s vačkovým hřídelem a minimalizují ztráty výkonu motoru.
| Typ ventilu | Optimální vůle (mm) |
|---|---|
| Sací ventily | 0,10-0,20 |
| Výfukové ventily | 0,15-0,25 |
Postup měření vůle

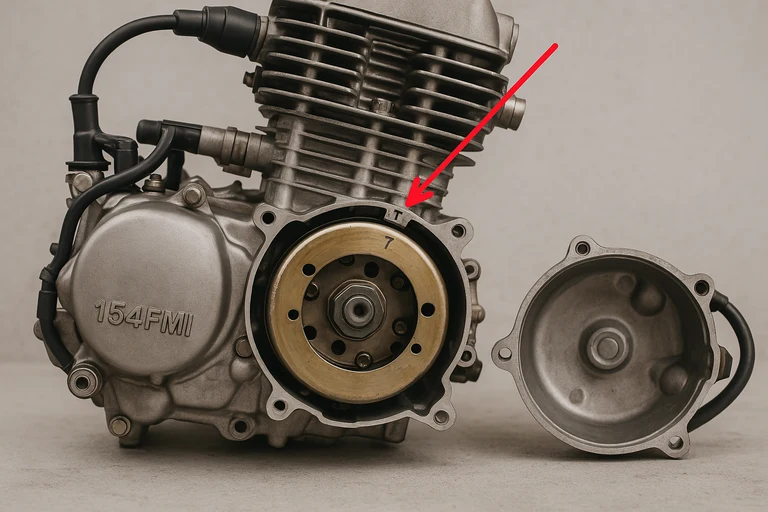

Měření vůle ventilů se provádí na studeném motoru, ideálně při teplotě 20-30 °C. Motor musí být v horní úvrati zdvihu, kdy je ventil v klidu. K přesnému určení mezery slouží listové měrky, které umožňují kontrolovat a nastavit přesnou vůli podle výrobních specifikací.
Tepelná roztažnost materiálů
Materiály ventilů a jejich vedení se při provozu rozpínají, což zmenšuje ventilovou vůli během jízdy. Proto se vůle nastavuje na studeném motoru s přihlédnutím k této tepelné roztažnosti, aby nevznikalo přetížení ventilů a nedocházelo k poklesu kompresního tlaku a výkonu motoru.
Tip: Jak často kontrolovat a seřizovat ventily pro optimální výkon závisí na konkrétním motoru, ale běžně se doporučuje interval každých 15 000 až 30 000 km, aby nedocházelo k postupnému snižování kompresního tlaku vlivem nesprávné vůle.
Příznaky a následky nesprávného seřízení ventilů
Známky příliš velké vůle
Velká ventilová vůle, nadměrná o více než 0,05 mm oproti výrobní specifikaci, způsobuje hlasité klepání ventilů při chodu motoru. Tento jev vzniká opožděným a zkráceným otevíráním ventilů, což snižuje kompresní tlak až o 10 % a vede k poklesu výkonu motoru o 5-7 %. Neefektivní spalování způsobené velkou vůlí zároveň zvyšuje spotřebu paliva o 10-15 %. Pravidelné měření vůle pomocí listových měrek při teplotě motoru 20-30 °C umožňuje včas odhalit tento stav a předcházet dalším škodám na rozvodovém mechanismu.
Známky příliš malé vůle
Ventilová vůle menší než doporučená hodnota (často pod 0,05 mm) způsobuje nedokonalé dosednutí ventilů a únik kompresního tlaku, který může poklesnout až o 15 %. Tento stav vede k přehřívání sedel ventilů a jejich mechanickému poškození, včetně spálení ventilu a poškození sedla ventilu, což vyžaduje nákladné opravy hlavy válců. Nedostatečná vůle také zvyšuje riziko ztráty výkonu motoru o 7-10 % a může způsobit zvýšenou spotřebu paliva o 15-20 %. Přesné seřízení ventilů je proto nezbytné pro udržení správné komprese a dlouhodobé spolehlivosti motoru.
Tip: Při podezření na hlučný chod motoru nebo výrazný pokles výkonu doporučuji co nejdříve zkontrolovat ventilovou vůli, protože nesprávné nastavení často vede k poškození sedla ventilu a dalším závažným závadám.
Dopady nesprávného seřízení na provoz motoru a spotřebu paliva
Nesprávné seřízení ventilů motoru přináší výrazné negativní dopady na jeho provoz a provozní náklady. Přesné nastavení ventilové vůle je klíčové nejen pro optimální výkon motoru, ale také pro snížení spotřeby paliva a emisí.
Vliv na emise motoru
Nesprávné seřízení ventilů zhoršuje spalování paliva, což vede ke zvýšenému uvolňování škodlivých emisí motoru. Nedostatečné uzavření ventilů snižuje kompresní tlak, a tím i efektivitu spalovacího procesu. Tento stav zhoršuje životní prostředí a může komplikovat splnění emisních norem.
Zvýšení spotřeby paliva
Chyby v seřízení ventilů motoru mohou zvýšit spotřebu paliva o 10-20 %. Nesprávná ventilová vůle způsobuje úniky komprese a snižuje výkon motoru, což nutí systém ke zvýšené spotřebě pro udržení požadovaného výkonu. Pravidelná údržba motoru a měření vůle ventilů jsou nezbytné pro udržení efektivity provozu.
- Nesprávné seřízení ventilů snižuje spolehlivost motoru a zvyšuje náklady na provoz
- Přesné seřízení ventilů motoru optimalizuje kompresní tlak a výkon motoru
- Kontrola ventilové vůle patří mezi základní kroky údržby motoru
Odborná rada: Pro koho seřízení ventilů pravidelně neřeší, riskuje nejen vyšší spotřebu, ale také rychlejší opotřebení motoru a zvýšené emise. Naopak správně seřízené ventily přispívají k nižším nákladům i ekologičtějšímu provozu.
Doporučené intervaly údržby a seřízení ventilů
Seřízení ventilů patří mezi klíčové úkony údržby motoru, který přímo ovlivňuje kompresní tlak a výkon motoru. Správné intervaly kontroly a nastavení ventilové vůle pomáhají předejít ztrátám výkonu a poškození motoru.
Intervaly seřízení ventilů
Doporučený interval údržby seřízení ventilů motoru je obvykle mezi 10 000 a 20 000 kilometry nebo jednou ročně. Pravidelné měření vůle ventilů zajistí optimální kompresní tlak a výkon motoru. Nedostatečná údržba může vést k opotřebení ventilů a výrazné ztrátě výkonu.
Specifika motorů s hydraulickými zdvihátky
Hydraulická zdvihátka automaticky udržují správnou ventilovou vůli, což výrazně snižuje potřebu manuálního seřízení ventilů. U těchto motorů se proto intervaly údržby prodlužují a manuální měření vůle ventilů není nutné. Přesto je vhodné pravidelně kontrolovat stav hydrauliky pro zajištění optimálního výkonu motoru.
Tip: Na co si dát pozor – zanedbání pravidelné kontroly ventilové vůle u motorů bez hydraulických zdvihátek často vede k poklesu kompresního tlaku a snížení výkonu motoru.
Diagnostika komprese a testování netěsností ventilů
Diagnostika komprese je nezbytná pro přesné odhalení netěsností ventilů a správné seřízení ventilové vůle, které přímo ovlivňuje kompresní tlak a výkon motoru.
Postup kompresního testu
- Příprava motoru – motor musí být studený, ideálně při teplotě 20-30 °C, aby se minimalizoval vliv tepelné roztažnosti na vůli ventilů a výsledky měření byly konzistentní.
- Odstranění svíček – umožní připojení kompresního měřidla přímo do válce.
- Zapojení měřidla komprese – kompresní měřidlo se nasadí do otvoru po svíčce s utěsněním, aby nedocházelo k úniku vzduchu během měření.
- Nastartování motoru – motor se nastartuje a nechá běžet na plný plyn po dobu 5 sekund, což zajistí stabilní a maximální kompresní tlak.
- Zaznamenání hodnot – naměřené hodnoty kompresního tlaku se zaznamenají pro každý válec samostatně.
Interpretace výsledků
Pokles kompresního tlaku o 20 % a více oproti výrobní specifikaci signalizuje závažné netěsnosti ventilů nebo jejich nesprávné seřízení. Rozdíl větší než 15 % mezi jednotlivými válci ukazuje na nerovnoměrnou ventilovou vůli nebo únik vzduchu přes ventily. Takové odchylky vedou k poklesu výkonu motoru o 5-10 % a mohou zvýšit spotřebu paliva o 10-20 %. Syčivé zvuky při běhu motoru často indikují únik vzduchu přes netěsné sací nebo výfukové ventily. Přidání oleje do válce během testu pomáhá rozlišit netěsnosti ventilů od opotřebení pístních kroužků.
Tip: Častou chybou je provádět kompresní test na zahřátém motoru, což může zkreslit výsledky kvůli roztaženým ventilům a změně ventilové vůle. Proto se doporučuje měřit na studeném motoru.
Přesné seřízení ventilové vůle udržuje správné otevírání a zavírání ventilů, čímž minimalizuje únik vzduchu a maximalizuje kompresní tlak. Nesprávné nastavení ventilů způsobuje nedokonalé zavření, což vede k úniku komprese a snížení výkonu motoru. Proto pravidelná diagnostika komprese a kontrola ventilové vůle jsou klíčové pro udržení optimálního výkonu a spolehlivosti motoru.
Odborná rada: Diagnostika komprese a testování netěsností ventilů se hodí pro všechny typy zážehových i vznětových motorů, zejména u starších vozidel bez hydraulických zdvihátek. U moderních motorů s automatickým nastavováním ventilové vůle je potřeba manuálního seřízení výrazně nižší, ale pravidelná kontrola komprese zůstává důležitá.
Specifika opotřebení ventilů a jejich teplotní zátěž
Specifika opotřebení ventilů a jejich teplotní zátěž výrazně ovlivňují kompresní tlak a výkon motoru. Přesné seřízení ventilů motoru musí respektovat mechanické i teplotní namáhání ventilového ústrojí, které přímo ovlivňuje těsnost a životnost ventilů.
Teplotní zátěž výfukových ventilů
Výfukové ventily během provozu dosahují teplot až 800 °C, což způsobuje tepelnou degradaci materiálu a urychluje erozi jejich čelní hrany. Takové teploty vedou k propalování ventilových sedel a ventilu samotného, což způsobuje únik kompresního tlaku až o 10-15 %. Správné a přesné měření ventilové vůle (typicky 0,15-0,25 mm u výfukových ventilů) minimalizuje přehřívání a zajišťuje optimální těsnost, čímž udržuje kompresní tlak v doporučených hodnotách.

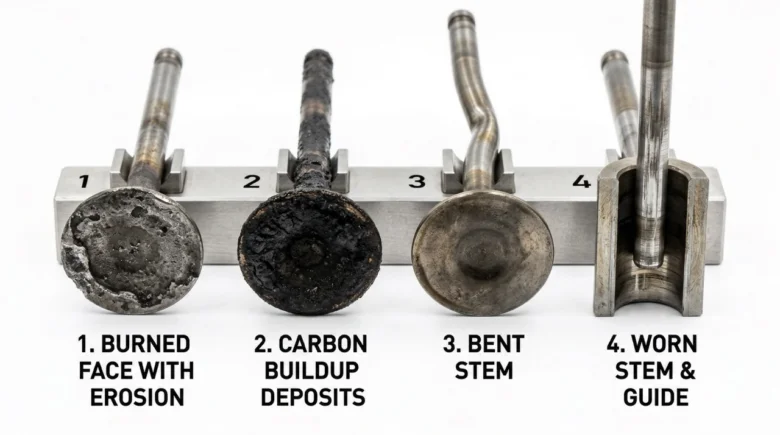

Mechanické poškození a eroze
Kombinace vysoké teploty a mechanického tření způsobuje postupnou erozi ventilů a opotřebení ventilových sedel. Propalování ventilů vede k výrazným netěsnostem, které sníží kompresní tlak a výkon motoru o 5-10 %. Častou chybou je nedostatečné nebo nesprávné seřízení ventilové vůle, které způsobuje nedokonalé zavření ventilu a zrychluje opotřebení sedel i ventilů. To může vyústit v únik komprese, zvýšenou spotřebu paliva až o 20 % a hlučný chod motoru.
- opotřebení ventilů zvyšuje únik komprese o 10-15 %
- propalování ventilů snižuje výkon motoru o 5-10 %
- pravidelná kontrola a přesné seřízení vůle ventilů udržuje kompresní tlak a výkon motoru
| Problém ventilů | Dopad na motor | Doporučená údržba |
|---|---|---|
| Eroze a propalování | Únik komprese, snížení výkonu | Pravidelné měření vůle a seřízení dle výrobce |
| Přehřátí ventilů | Zvýšené opotřebení materiálu | Kontrola teplot ventilů, vhodné chlazení motoru |
| Nesprávná ventilová vůle | Nedostatečná těsnost, ztráta výkonu | Precizní nastavení vůle na studeném motoru (20-30 °C) |
Tip: Častá chyba při údržbě je seřízení ventilů bez dodržení doporučených teplotních podmínek a přesnosti měření vůle na setiny milimetru, což vede k rychlému opotřebení a úniku komprese.
Odborná rada: Přesné seřízení ventilů je vhodné zejména u čtyřválcových motorů s vysokým výkonem, kde i malá odchylka vůle o 0,05 mm může snížit kompresní tlak a výkon. Naopak u motorů s hydraulickými zdvihátky, které automaticky korigují vůli, není manuální seřízení tak kritické.
FAQ: Časté dotazy k seřízení ventilů a výkonu motoru
Otázka: Jak poznám, že jsou ventily špatně seřízené podle výkonu motoru?
Špatné seřízení ventilů způsobuje pokles výkonu motoru o 5-10 %, hlučný chod a zvýšenou spotřebu paliva až o 20 %.
Otázka: Jak často je potřeba kontrolovat vůli ventilů?
Údržba motoru vyžaduje kontrolu a případné seřízení ventilů každých 10 000 až 20 000 km nebo jednou ročně.
Otázka: Jaké jsou optimální hodnoty ventilové vůle?
Doporučená vůle sacích ventilů je 0,10-0,20 mm, výfukových 0,15-0,25 mm, měření vůle ventilů se provádí na studeném motoru.
Otázka: Co způsobuje příliš velká ventilová vůle?
Příliš velká vůle vede k opožděnému otevírání ventilů, hlučnému chodu a snížení kompresního tlaku.
Otázka: Co hrozí při příliš malé vůli ventilů?
Malá vůle způsobuje nedokonalé zavření ventilu, přehřívání a poškození sedla, což snižuje kompresi a výkon motoru.
Otázka: Jak seřízení ventilů ovlivňuje kompresní tlak motoru?
Přesné seřízení ventilů udržuje kompresní tlak na optimální úrovni, nesprávné nastavení může snížit tlak až o 15 %.
Otázka: Jak se provádí měření vůle ventilů?
Měření se provádí na studeném motoru (20-30 °C) pomocí listových měrek, s přesností na setiny milimetru.
Otázka: Jaký vliv mají hydraulická zdvihátka na seřízení ventilů?
Hydraulická zdvihátka automaticky udržují ventilovou vůli, což výrazně snižuje potřebu manuálního seřízení.
Otázka: Jak často je potřeba seřídit ventily u moderních motorů?
Moderní motory s hydraulickými zdvihátky vyžadují kontrolu a případné seřízení maximálně jednou ročně.
Otázka: Jak poznat únik komprese způsobený ventily?
Únik komprese se projeví nerovnoměrným volnoběhem, ztrátou výkonu a syčením ze sacího nebo výfukového potrubí.
Otázka: Jaký je dopad nesprávného seřízení ventilů na spotřebu paliva?
Nesprávné seřízení ventilů může zvýšit spotřebu paliva o 10-20 % kvůli sníženému kompresnímu tlaku.
Otázka: Jaké jsou příznaky poškozených ventilů?
Poškozené ventily způsobují klepání, nerovnoměrný chod motoru a výrazný pokles výkonu.
Otázka: Jak se liší ventilová vůle u sacích a výfukových ventilů?
Sací ventily mají vůli 0,10-0,20 mm, výfukové 0,15-0,25 mm kvůli vyšším pracovním teplotám.
Otázka: Jakou teplotu snášejí výfukové ventily?
Výfukové ventily snášejí teploty až 800 °C, což ovlivňuje jejich opotřebení a funkčnost.
Otázka: Jak správně nastavit ventily u jednoválcového motoru?
Nastavení probíhá měřením vůle na studeném motoru, doporučená hodnota je 0,05-0,10 mm u menších motorů.
Otázka: Jaký vliv má nesprávné seřízení ventilů na emise motoru?
Nesprávné seřízení může zvýšit emise CO a HC až o 30 % díky nedokonalému spalování paliva.
Otázka: Jak se změní kompresní tlak motoru po správném seřízení ventilů?
Po správném seřízení může kompresní tlak vzrůst o 0,2 až 0,3 MPa, což zlepšuje výkon motoru.
Otázka: Jaký je doporučený postup při seřízení ventilů u víceválcového motoru?
Seřízení se provádí na studeném motoru, postupně podle pořadí zážehu, s přesností vůle ±0,05 mm pro každý ventil.
Vliv seřízení ventilů na výkon motoru
Přesné seřízení ventilů minimalizuje ztrátu výkonu motoru a udržuje kompresní tlak v optimálním rozsahu. Chyby v nastavení ventilové vůle způsobují snížení výkonu i komprese, což se projeví horším tahem a vyšší spotřebou paliva.
