Jak spolehlivě rozpoznat a opravit vadné relé startéru v autě

Vadné relé startéru může způsobit problémy s nastartováním vozu, které často působí jako záhadná závada. Rozpoznání příznaků poruchy relé a správné provedení testu multimetrem zajistí rychlou diagnostiku. Následná výměna relé je klíčová pro obnovení spolehlivosti startování.

Jak poznat vadné relé startéru podle příznaků

Vadné relé startéru automobilu se projevuje několika konkrétními příznaky, které lze přesně identifikovat během diagnostiky. Mezi nejčastější symptomy patří cvakání relé bez sepnutí kontaktů, pomalé nebo žádné otáčení startéru a přetrvávající sepnutí relé po nastartování motoru. Tyto projevy signalizují problém s elektromagnetickým spínačem relé, který přenáší vysoký proud z baterie ke startéru na základě nízkoněťového signálu.

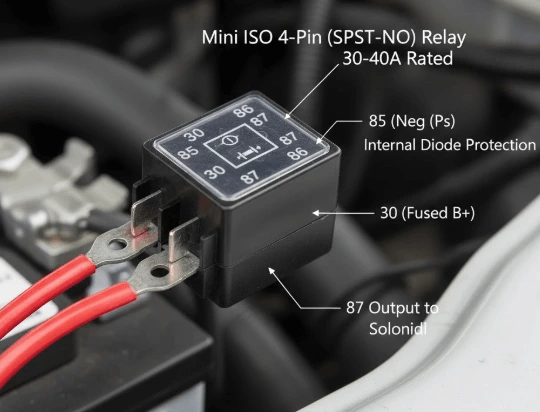

• Cvakání relé bez sepnutí kontaktů, kdy elektromagnetická cívka aktivuje relé, ale kontakty mezi piny 30 a 87 nezapojí obvod startéru.
• Pomalé otáčení startéru způsobené nedostatečným proudem, který vadné relé nedokáže plně přenést, což vede k obtížnému nebo pomalému nastartování.
• Přetrvávající sepnutí relé i po nastartování motoru, což může způsobit přehřátí startéru a poškození jeho mechanických částí.

Jak poznat špatný startovací relé podle zvukových příznaků

Vadné startovací relé vydává charakteristické cvakání, které však nevede k sepnutí startéru. Tento zvuk vzniká, když cívka relé přijme napětí 12 V, ale kontakty zůstávají otevřené kvůli opotřebení nebo připečení. Častým jevem je také nepravidelné či přerušované cvakání, které může být závislé na teplotě relé nebo jeho mechanickém uložení.

Pomalé otáčení startéru jako příznak vadného relé

Pomalé otáčení startéru signalizuje, že relé nedodává dostatečný proud přes kontakty, což může být způsobeno zvýšeným odporem cívky (typicky 10-200 Ω) nebo opotřebenými kontakty. Tento stav se projevuje sníženým výkonem startéru a prodlouženým časem potřebným k roztočení motoru. Pomalé otáčení může být také ovlivněno nízkým napětím baterie (pod 11,5 V) nebo špatným kontaktem v kabeláži.

Přetrvávající sepnutí relé po nastartování motoru

Vadné relé může zůstat sepnuté i po nastartování, což znamená, že kontakty zůstávají spojeny a startér běží i bez potřeby. Tento stav vede k přehřátí startéru, rychlejšímu opotřebení a může poškodit setrvačník. Přetrvávající sepnutí relé je často způsobeno mechanickým zaseknutím nebo vnitřním zkratem v relé.

Tip: Častou chybou je přehlédnutí přetrvávajícího sepnutí relé, které může způsobit vážné poškození startéru a zvýšenou spotřebu baterie. Proto je nutné tento příznak včas diagnostikovat a relé vyměnit.

Pro koho se to hodí: Diagnostika a oprava relé je vhodná pro majitele vozidel s klasickým 12V startérem, kde je relé snadno přístupné a vyměnitelné.

Pro koho NE: U vozidel s integrovanými startovacími moduly nebo start-stop systémy může být oprava relé složitější a vyžaduje specializovaný servis.

Jak bezpečně diagnostikovat relé startéru multimetrem

Pro správnou diagnostiku relé startéru v automobilu je nezbytné použít multimetr k přesnému měření napětí, odporu cívky a funkčnosti kontaktů. Tento návod na kontrolu startovacího relé v autě vám krok za krokem ukáže, jak správně přetestovat startovací relé v automobilu a odhalit případné závady.

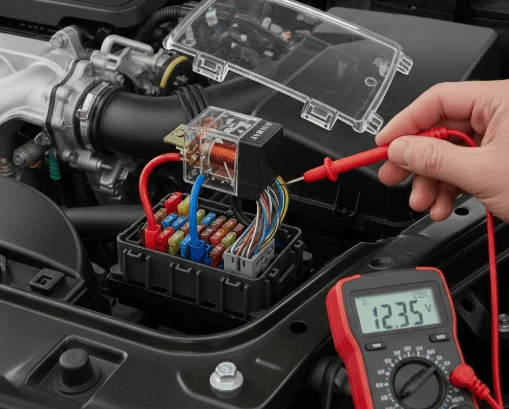

Měření napětí na relé startéru

Při kontrole relé startéru multimetr slouží k měření napětí, které by mělo být mezi 12 a 13 V. Tento rozsah odpovídá běžnému napájení automobilové elektriky při zapnutém zapalování.

1. Nastavte multimetr na měření stejnosměrného napětí (DC).
2. Připojte červený měřicí kabel na pin relé, kde přichází napájení z baterie, a černý kabel na zem.
3. Při zapnutém zapalování odečtěte hodnotu napětí na displeji multimetru.

Pokud napětí výrazně kolísá nebo je pod 11 V, může to naznačovat problém s napájením nebo poškozené relé startéru.

Měření odporu cívky relé

Odpor cívky relé startéru se měří multimetrem v režimu měření odporu (ohmů). Správná hodnota se obvykle pohybuje mezi 10 a 200 Ω v závislosti na typu relé.

1. Vypněte napájení a odpojte relé od elektrického obvodu.
2. Přepněte multimetr do režimu měření odporu.
3. Přiložte měřicí kabely na vývody cívky relé.
4. Odečtěte hodnotu odporu.

Výsledek mimo uvedený rozsah znamená, že může být cívka přerušená nebo zkratovaná, což vyžaduje relé startéru opravu nebo výměnu.

Test sepnutí kontaktů relé

Funkčnost relé ověřuje test sepnutí kontaktů mezi piny 30 a 87, které spínají startér automobilu. Správná hodnota odporu při sepnutém relé se blíží 0 Ω.

1. Připojte relé zpět do obvodu nebo externě připojte napájení na cívku, aby došlo k sepnutí relé.
2. Nastavte multimetr na měření odporu.
3. Změřte odpor mezi kontakty 30 a 87.
4. Pokud je odpor vysoký nebo nekonečný, relé nesepne správně, což je příznak poruchy relé.

Tento test je klíčový pro odhalení problému s relé startéru a rozhoduje o jeho opravě nebo výměně.

Tip: Častá chyba při diagnostice je měřit odpor cívky relé za napájení – vždy relé odpojte od obvodu, jinak naměříte nesprávné hodnoty. Tento návod na kontrolu startovacího relé v autě pomůže přesně určit stav vašeho relé startéru bez zbytečných oprav.

Jak provést rychlý test přemostěním relé startéru

Přemostění relé startéru pomocí izolovaného šroubováku patří mezi nejrychlejší způsoby, jak odhalit problém s relé startéru bez nutnosti použití měřicích přístrojů. Tento jednoduchý test umožňuje okamžitě zjistit, zda relé správně přepíná a tím spouští startér automobilu.

Při přemostění relé je však nutné dbát na bezpečnost, protože špatný kontakt nebo neopatrná manipulace může způsobit elektrický zkrat nebo poškození elektrického systému vozu. Izolovaný šroubovák chrání uživatele před úrazem elektrickým proudem a minimalizuje riziko poškození kontaktů.

1. Vyhledání relé startéru – najděte relé v motorovém prostoru podle schématu vozidla.
2. Odstranění krytu relé – zajistěte přístup ke kontaktům relé.
3. Přemostění kontaktů izolovaným šroubovákem – propojte kontakty relé, které spouštějí startér.
4. Poslech a kontrola startéru – při správné funkci by měl startér okamžitě zaběhnout.
5. Ukončení testu – odstraňte šroubovák a vraťte relé do původní polohy.

Jak poznat vadné relé startéru

Pokud přemostění nevyvolá spuštění startéru, je pravděpodobné, že relé je vadné a je třeba zvážit relé startéru opravu nebo výměnu relé startéru. Tento test slouží jako rychlá diagnostika před podrobnější kontrolou pomocí test relé startéru multimetrem.

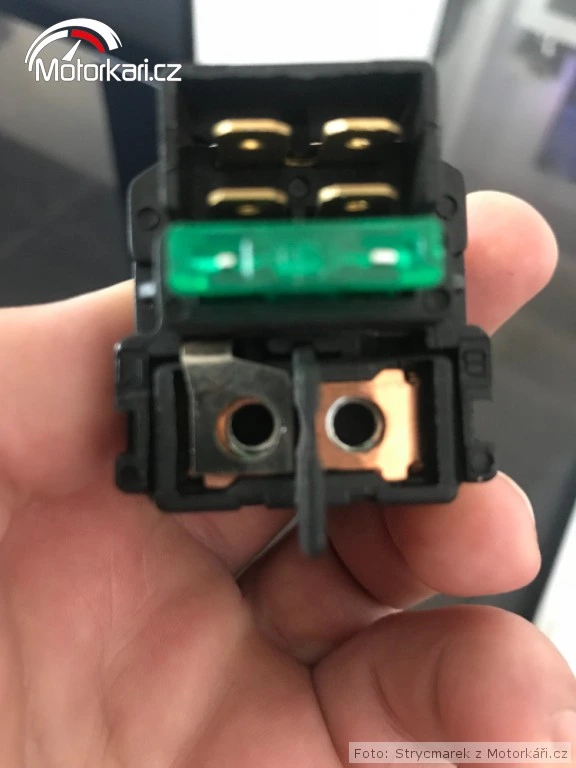

Jak rozebrat a opravit samotné relé startéru

Jak opravit relé startéru vyžaduje přesný a opatrný přístup k jeho rozebrání a kontrole jednotlivých částí. Správná údržba relé startéru prodlužuje jeho životnost a pomáhá předcházet problémům se startérem automobilu.

Čištění a kontrola kontaktů

Kontakty relé často trpí oxidací a nečistotami, které snižují funkčnost relé. Odstranění těchto vrstev je nezbytné pro správné sepnutí. Pro čištění použijte jemný brusný papír nebo speciální čistič kontaktů. Zkontrolujte také mikanit – izolační destičku mezi kontakty – její tloušťka by měla být 0,4-0,8 mm, aby nedocházelo ke zkratům. Čištění kontaktů obnovuje spolehlivý přenos elektrického signálu a výrazně zlepšuje funkčnost relé.

Kontrola a výměna pružiny

Pružina relé zajišťuje správné sepnutí kontaktů. Při kontrole se zaměřte na její pružnost a integralitu – deformovaná nebo oslabená pružina může způsobit špatný kontakt. Pokud pružina vykazuje známky únavy materiálu nebo koroze, je nutné ji vyměnit. Výměna pružiny relé je zásadní součástí opravy relé, která přispívá k obnově správné funkce startéru.

Kontrola cívky relé

Cívka relé se kontroluje měřením odporu multimetrem. Doporučené hodnoty odporu cívky se pohybují mezi 10 a 200 Ω. Přerušené vinutí nebo známky spálení indikují vadnou cívku, která vyžaduje výměnu. Pravidelná kontrola cívky relé startéru pomáhá včas odhalit poruchu a provést potřebnou opravu relé.

1. Demontáž relé – opatrně otevřete obal relé bez poškození.
2. Čištění kontaktů – odstraňte oxidaci a nečistoty, zkontrolujte mikanit.
3. Kontrola pružiny – změřte pružnost a vyměňte poškozené pružiny.
4. Měření cívky – změřte odpor multimetrem, potvrďte integritu vinutí.
5. Sestavení relé – pečlivě znovu složte relé, otestujte funkčnost.

Odborná rada: při opravě relé startéru dbejte na bezpečnost a izolaci, protože nesprávná manipulace může vést ke zkratu nebo poškození startéru. Porucha relé často vzniká kvůli zaneseným kontaktům a opotřebené pružině, proto pravidelná kontrola a údržba výrazně prodlužuje životnost relé.

Jak správně vyměnit relé startéru za nové

Výměna relé startéru je nezbytná při rozpoznání jeho poruchy, například při selhání startéru automobilu nebo nestabilním chodu motoru. Při výměně je nezbytné nejprve bezpečně odpojit baterii, aby nedošlo k úrazu elektrickým proudem nebo poškození elektrického systému vozu. Relé startéru musí mít proudovou zatížitelnost 30-40 A, což odpovídá požadavkům většiny automobilů a zajišťuje spolehlivý provoz.

Jak opravit vadné relé startéru automobilu

1. Odpojení baterie – odstraňte záporný kabel, aby se zabránilo elektrickým zkratům
2. Vyjmutí vadného relé – lokalizujte relé startéru v pojistkové skříni a opatrně je vyjměte
3. Výběr nového relé – zvolte relé s proudovou zatížitelností 30-40 A, vhodné pro váš model auta
4. Instalace nového relé – zasuňte nové relé na původní místo a ujistěte se o pevném spojení
5. Připojení baterie – znovu připojte záporný kabel baterie
6. Kontrola funkce – proveďte test startéru, zda relé správně sepne a startér funguje bez závad

Tip: Při výměně relé startéru se vyplatí provést také kontrolu relé multimetrem, abyste měli jistotu, že problém byl skutečně v relé. Pokud relé opakovaně selhává, může být příčina i v poruše startéru nebo elektrické instalace.

Jak předcházet poruchám relé a prodloužit jeho životnost

Relé startéru má obvykle životnost 5 až 10 let, přičemž její délka závisí na několika faktorech. Tepelná expozice patří mezi hlavní příčiny zkrácení životnosti relé. Vysoké teploty vznikající například v motorovém prostoru vedou k urychlenému opotřebení kontaktů a vnitřních částí. Proto je důležité omezit přehřátí relé a zajistit jeho umístění mimo přímé zdroje tepla.

Údržba relé výrazně prodlužuje jeho funkčnost a pomáhá předcházet poruchám. Doporučuji pravidelně kontrolovat stav kabeláže a konektorů, aby nedocházelo ke korozi nebo uvolnění kontaktů. Utěsnění krytů relé ochrání před vlhkostí, která rovněž může způsobit zkrat nebo korozi.

Jak funguje startovací relé a jak ho otestovat

Prevence poruch relé startéru zahrnuje:

• Pravidelnou kontrolu relé startéru a kabeláže
• Využití testu relé startéru multimetrem pro včasné odhalení závad
• Zajištění správné izolace a ochrany proti vlhkosti
• Minimalizaci tepelných vlivů v motorovém prostoru

Na co si dát pozor: častá chyba je podcenění vlivu špatného stavu baterie, která může způsobit přetěžování relé a předčasnou poruchu. Pro koho se to hodí: řidiči, kteří chtějí předejít nákladné výměně relé startéru a startéru automobilu jako celku. Pro ostatní s častými poruchami doporučuji včasnou diagnostiku a případnou výměnu relé startéru.

Časté dotazy (FAQ) k vadnému relé startéru automobilu

Otázka: Jak poznat špatné startovací relé?

Vadné relé startéru automobilu se pozná podle cvakání bez sepnutí kontaktů, pomalého otáčení startéru nebo přetrvávajícího sepnutí i po nastartování motoru.

Otázka: Jak správně změřit napětí na relé startéru?

Připojte multimetr k pinům relé během zapnutého zapalování, napětí by mělo být mezi 12 a 13 V. Nižší hodnota může signalizovat problém s napájením nebo relé.

Otázka: Jak zjistit odpor cívky relé?

Multimetrem změřte odpor mezi svorkami cívky relé. Správný odpor se pohybuje mezi 10 a 200 Ω v závislosti na typu relé.

Otázka: Co znamená cvakání relé, ale startér se netočí?

Cvakání bez sepnutí kontaktů je příznakem vadného relé, které nedokáže přenést proud ke startéru.

Otázka: Jak rychle otestovat relé bez přístrojů?

Přemostěním relé izolovaným šroubovákem spojte kontakty mezi baterií a startérem. Pokud startér zaběhne, relé je pravděpodobně vadné.

Otázka: Jak správně vyměnit relé startéru?

Odpojte záporný pól baterie, vyjměte staré relé, nainstalujte nové s proudovou zatížitelností 30-40 A a ověřte funkci startéru.

Otázka: Jak dlouho vydrží relé startéru?

Životnost relé se běžně pohybuje mezi 5 a 10 lety, ovlivňuje ji teplota, vibrace a stav baterie.

Otázka: Jak čistit kontakty relé při opravě?

Použijte jemný brusný papír na očištění kontaktů a zajistěte, aby izolační mikanit měl tloušťku 0,4-0,8 mm pro správnou izolaci.

Otázka: Může špatné relé poškodit startér?

Ano, vadné relé může způsobit přehřátí startéru nebo poškodit setrvačník, pokud dochází k přetrvávajícímu sepnutí kontaktů.

Otázka: Jak ověřit, že problém není v baterii?

Změřte napětí baterie, které by mělo být nad 11,5 V, ideálně kolem 12,4-12,6 V, a zkontrolujte čistotu a dotažení kabelů.

Otázka: Kdy je potřeba měnit relé startéru?

Výměna je nutná při opakujících se příznacích, jako je cvakání bez sepnutí nebo pomalý start motoru.

Otázka: Jaké jsou typy startovacích relé?

Existují elektromechanická relé a polovodičová MOSFET relé, která vyžadují odlišné diagnostické postupy a opravy.

Otázka: Je bezpečné jezdit s vadným relé?

Není doporučeno, protože může dojít k přehřátí startéru a vážnému poškození motoru.

Otázka: Jak ovlivňuje teplota funkci relé?

Nízké teploty zvyšují odpor v relé, což může způsobit přerušované sepnutí a vyžaduje použití tepelné ochrany.

Otázka: Jak recyklovat vadné relé?

Vadné relé odevzdejte do sběrného dvora elektroodpadu, kde probíhá ekologická likvidace kovových a plastových částí.

Otázka: Jak rozpoznat vadný startér od vadného relé?

Vadné relé obvykle cvaká bez sepnutí a startér se netočí, zatímco vadný startér vydává jiné zvuky nebo se vůbec nesnaží točit.

Otázka: Jaké chyby při montáži relé mohou vést k poruše?

Špatné připojení kabelů, nedotažené svorky a zanesené kontakty jsou časté chyby vedoucí k selhání relé.

Otázka: Jak používat pokročilé diagnostické nástroje pro relé?

Osciloskop umožňuje zobrazit spínací průběhy relé, což pomáhá odhalit nestabilní sepnutí nebo poruchy cívky.
