Dekódování chybových kódů pomocí OBD2 protokolu umožňuje přesně identifikovat závady vašeho vozu přímo z diagnostického portu. Správným postupem a výběrem vhodného OBD2 skeneru lze ušetřit čas i náklady na servis. Znát umístění portu i význam jednotlivých kódů je klíčové pro efektivní diagnostiku auta.
Co si zapamatovat
- OBD2 protokol je standardem palubní diagnostiky od roku 1996 v USA a od 2004 v Evropě.
- OBD2 port je běžně umístěn pod volantem nebo ve středové konzoli vozidla.
- Cena základních OBD2 skenerů začíná na několika stovkách Kč, profesionální nástroje mohou stát tisíce.
- Pro správnou diagnostiku je třeba zapnout zapalování a často motor, přičemž se doporučuje vypnout další spotřebiče.
- Chybové kódy zůstávají v paměti řídící jednotky, dokud nejsou manuálně vymazány.
Kde najít OBD2 port a jak se k němu připojit
OBD2 port se většinou nachází pod volantem, někdy také ve středové konzoli, a slouží k diagnostickému připojení řídicí jednotky vozidla. K přístupu k chybovým kódům je třeba OBD2 skener, který se k portu připojuje přímo, čímž umožní čtení i vymazání chybových kódů. Tento standardizovaný konektor je v Evropě povinný u vozidel od roku 2004 a podporuje různé typy OBD2 protokolů podle výrobce.
Pro správné spárování OBD2 zařízení s vozidlem je nutné nejprve lokalizovat port, připojit skener a zapnout zapalování, aniž by motor běžel. Diagnostika auta postup zahrnuje načtení kódů, které mají konkrétní význam chybových kódů, a jejich následnou interpretaci přes aplikaci nebo software. Cena OBD2 skeneru se pohybuje od několika stovek do několika tisíc korun v závislosti na funkcích, které zařízení nabízí.
Jak spárovat OBD2 zařízení a dekódovat chybové kódy
Připojení OBD2 skeneru k portu je základním krokem pro úspěšné dekódování chybových kódů OBD2. Zařízení komunikuje s řídicí jednotkou vozidla přes specifický OBD2 protokol, který je nutné správně rozpoznat, aby bylo možné data správně interpretovat.
Tip: Častá chyba je nesprávné připojení skeneru nebo zapomenutí zapnout zapalování, což znemožňuje načtení dat. Pro začátečníky doporučuji ověřit kompatibilitu zařízení s vozidlem a používat ověřené aplikace pro dekódování kódů.
Jak vybrat správný OBD2 skener pro vaše vozidlo
Jaké jsou typy OBD2 skenerů a jejich funkce

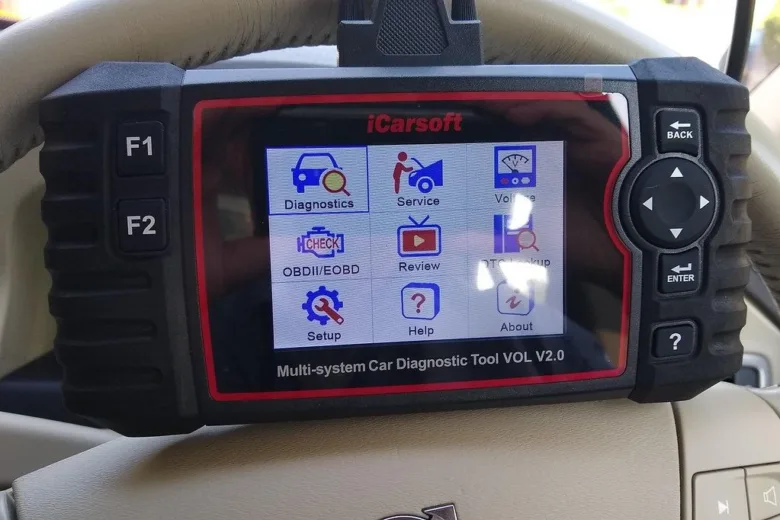

OBD2 skenery se dělí na základní, pokročilé a profesionální podle rozsahu funkcí a ceny. Základní modely, dostupné od 300 Kč, umožňují připojení přes Bluetooth, čtení a reset chybových kódů. Pokročilé skenery od cca 2200 Kč navíc zobrazují živá data, jako tlak paliva či průtok vzduchu, a podporují aktivaci servisních funkcí. Profesionální diagnostické nástroje za cenu od 5000 Kč umožňují programování řídicích jednotek a podrobnou analýzu vozidla včetně kódování.
Jak vybrat OBD2 skener podle typu vozidla
Při výběru OBD2 skeneru je zásadní ověřit kompatibilitu s vaším vozidlem, zejména s jeho značkou, modelem a rokem výroby. Většina vozidel od roku 2004 v Evropě má standardizovaný OBD2 port, obvykle umístěný pod volantem nebo ve středové konzoli pod plastovým krytem. Skener musí podporovat protokoly používané ve vašem vozidle, například ISO 9141, CAN nebo KWP2000, aby bylo možné správně číst a resetovat chybové kódy. Nesprávný výběr může vést k chybám při dekódování kódů a ztížit diagnostiku auta.
Jakou aplikaci na OBD2 použít pro diagnostiku a dekódování
Pro připojení OBD2 skeneru k vozidlu a dekódování chybových kódů se často používají aplikace jako Torque, OBDLink nebo Car Scanner. Tyto aplikace využívají Bluetooth připojení a umožňují nejen zobrazit chybové kódy, ale také interpretovat jejich význam a sledovat živá data v reálném čase. Výběr aplikace by měl odpovídat kompatibilitě s vaším OBD2 zařízením i vozidlem, aby bylo možné efektivně vymazat chybové kódy a provést kompletní diagnostiku.
| Typ skeneru | Cena (Kč) | Hlavní funkce |
|---|---|---|
| Základní | od 300 | Bluetooth připojení, čtení a reset chybových kódů |
| Pokročilý | od 2200 | Živá data, pokročilá diagnostika, aktivace servisních funkcí |
| Profesionální | od 5000 a výše | Programování řídicích jednotek, detailní analýza vozidla |
Tip: Na co si dát pozor, je správné umístění OBD2 portu ve vozidle a podpora relevantních OBD2 protokolů. Častá chyba je použití univerzálního skeneru, který nepodporuje specifické protokoly vašeho vozu, což vede k nesprávnému dekódování chybových kódů a komplikacím při diagnostice auta. Pro majitele starších vozidel nebo specifických značek nemusí být běžné Bluetooth skenery vhodné, protože nemusí podporovat všechny potřebné protokoly.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak spustit diagnostiku a číst chybové kódy

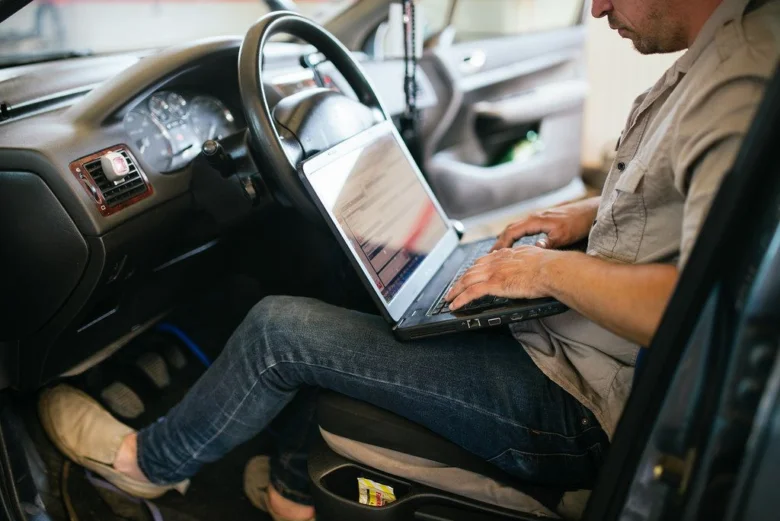

Diagnostika vozidla pomocí OBD2 začíná připojením OBD2 skeneru do OBD2 portu umístěného obvykle pod palubní deskou na straně řidiče. Po správném zapojení je potřeba zapnout zapalování, což umožní komunikaci mezi řídicí jednotkou vozidla a diagnostickým zařízením. Některé moderní OBD2 skenery automaticky detekují VIN kód vozidla, což usnadňuje správný výběr modelu a typu vozidla v softwaru, nezbytný pro přesné čtení chybových kódů.
Čtení chybových kódů trvá obvykle několik sekund až minut v závislosti na rychlosti skeneru a použitém typu OBD2 protokolu ve vozidle. Postup pro správné dekódování OBD2 kódů zahrnuje nejen samotné načtení, ale i správnou interpretaci významu chybových kódů, což je klíčové pro efektivní diagnostiku auta. Některé chyby je možné vymazat přímo přes skener, avšak vymazání bez odstranění příčiny závady se nedoporučuje.
- Připojení zařízení – zapojte OBD2 skener do portu pod palubní deskou.
- Zapnutí zapalování – aktivujte zapalování bez startování motoru.
- Výběr vozidla – zadejte nebo potvrďte VIN kód, případně vyberte model v aplikaci.
- Čtení chybových kódů – spusťte diagnostiku a vyčkejte na načtení dat.
- Interpretace výsledků – použijte manuál nebo aplikaci k pochopení významu kódů.
Jak spárovat OBD2 zařízení a dekódovat chybové kódy
Spárování OBD2 zařízení probíhá často pomocí Bluetooth nebo Wi-Fi, kdy je nutné propojit skener s mobilní aplikací. Ta umožní nejen čtení, ale i dekódování chybových kódů OBD2 specifických pro konkrétní značku, například VW, Peugeot nebo ŠKODA. Tento postup zaručuje přesnější diagnostiku a správné vyhodnocení problémů.
Jak interpretovat a dekódovat jednotlivé typy chybových kódů
Pro správné dekódování chybových kódů OBD2 je nezbytné nejprve pochopit jejich základní strukturu a význam jednotlivých kategorií. Díky tomu lze přesněji určit, o jaký typ závady se jedná a jaký je její rozsah v rámci diagnostiky auta.
Struktura OBD2 chybových kódů
OBD2 chybové kódy mají pevně danou strukturu složenou z jednoho písmene a čtyř číslic. Písmeno označuje oblast, které se chyba týká: P (Powertrain – pohonná jednotka), B (Body – karosérie), C (Chassis – podvozek) a U (Network – síťové systémy). První číslice za písmenem určuje kategorii chyby – například 0 znamená standardní kód definovaný normou, zatímco 1 označuje výrobce specifický kód. Tento systém umožňuje přesné vyhodnocení diagnostických kódů napříč různými typy vozidel a OBD2 protokoly.
Význam jednotlivých kategorií kódů
Nejčastěji se setkáte s kategoriemi začínajícími na P0xxx, které označují motorové chyby definované standardem. Kódy P1xxx pak představují výrobce specifické závady, které mohou být dostupné pouze ve specifických diagnostických aplikacích. Kategorie B0xxx se vztahuje k problémům s karosérií a bezpečnostními systémy, například airbagy nebo centrálním zamykáním. Správné rozlišení kategorií je klíčové pro efektivní diagnostiku a následné vymazání chybových kódů.
Příklady běžných chybových kódů
Níže uvedená tabulka shrnuje význam nejčastějších OBD2 kódů, se kterými se diagnostika auta postupně setkává:
| Chybový kód | Význam kódu | Kategorie |
|---|---|---|
| P0300 | Náhodné zapalovací chyby | Motorové chyby (P0) |
| P0420 | Nízká účinnost katalyzátoru | Motorové chyby (P0) |
| P0171 | Chudá směs paliva na straně 1 | Motorové chyby (P0) |
Tip: Častou chybou při dekódování chybových kódů je nesprávné přiřazení kategorie z důvodu neznalosti struktury kódu, což vede k mylné interpretaci závady. Pro správné čtení a rozumění chybovým kódům OBD2 doporučuji použít kvalitní OBD2 skener s podporou různých typů OBD2 protokolů a aplikaci, která zohledňuje výrobce vozidla.
Tento přístup výrazně zjednodušuje správné dekódování chybových kódů pomocí OBD2 a urychluje diagnostiku.
Jak vymazat chybové kódy bezpečně a správně
Vymazání chybových kódů je možné provést pomocí OBD2 skeneru, který se připojuje do OBD2 portu umístěného zpravidla pod palubní deskou vozu. Tento postup je součástí diagnostiky auta, která začíná načtením a správným dekódováním chybových kódů podle typů OBD2 protokolů. Bezpečné mazání kódů by mělo následovat až po úspěšném opravním zásahu, tedy odstranění závady, která kód vyvolala.
Mazání chybových kódů před opravou může vést k opakovaným poruchám, protože řídicí jednotka počítače auta nebude upozorněna na skutečné problémy. Rizika mazání zahrnují také ztrátu důležitých informací pro následnou diagnostiku a možnost skrytí vážných závad.
Postupy pro bezpečné vymazání chybových kódů zahrnují:
- Připojení OBD2 skeneru do správného OBD2 portu podle modelu vozidla
- Načtení a správné dekódování chybových kódů, aby bylo možné potvrdit opravenou závadu
- Vymazání kódů až po potvrzení, že závada byla odstraněna a vozidlo funguje bez chyb
- Opakovaná kontrola, jestli se kódy neobjevují znovu po vymazání
Tip: Před vymazáním se ujistěte, že jste správně pochopili význam chybových kódů a že jsou všechny opravné zásahy dokončené. Nesprávné mazání kódů patří mezi časté chyby, které ztěžují diagnostiku a mohou vést k dalším poruchám.
Jak správně dekódovat chybové kódy pomocí OBD2 protokolu
Správná interpretace chybových kódů je klíčová pro efektivní vymazání a následné bezpečné používání vozidla. OBD2 protokol umožňuje přesné čtení významu chybových kódů, což usnadní rozhodnutí, kdy a jak mazat kódy bez rizika.
Rozdíly mezi OBD2 protokoly a jejich vliv na diagnostiku
OBD2 protokol určuje způsob, jakým probíhá diagnostická komunikace mezi vozidlem a diagnostickým přístrojem. Různé typy protokolů, jako ISO 9141, CAN nebo KWP2000, se liší rychlostí přenosu dat a kompatibilitou, což přímo ovlivňuje přesnost a rychlost dekódování chybových kódů.
ISO 9141
ISO 9141 je starší OBD2 protokol hojně využívaný v evropských automobilech před rokem 2008. Komunikace probíhá pomaleji než u moderních standardů, což může prodlužovat diagnostiku. Tento protokol je stále podporován mnoha OBD2 skenery, ale vyžaduje specifickou synchronizaci.
CAN protokol
CAN (Controller Area Network) je dnes nejrozšířenější OBD2 protokol, povinný ve všech nových vozech od roku 2008. Nabízí vysokou rychlost přenosu dat a robustní komunikaci, což umožňuje rychlé a spolehlivé dekódování chybových kódů přes OBD2 port. Díky tomu se výrazně zjednodušuje diagnostika auta postup.
KWP2000
KWP2000 je kombinovaný OBD2 protokol používaný především v některých modelech vozidel, zejména značky Volkswagen a Audi. Nabízí kompromis mezi rychlostí přenosu a kompatibilitou, což usnadňuje dekódování kódů u starších i novějších vozidel.
| Protokol | Rychlost přenosu | Oblast použití | Vliv na diagnostiku |
|---|---|---|---|
| ISO 9141 | 10,4 kb/s | Starší evropské vozy | Pomalejší, vyžaduje delší čas na načtení dat |
| CAN | 250 kb/s a více | Všechny nové vozy od 2008 | Rychlá a spolehlivá komunikace, široká podpora |
| KWP2000 | 10,4 – 20 kb/s | Některé modely VW, Audi | Vyvážená rychlost a kompatibilita |
Tip: Pro správné dekódování chybových kódů pomocí OBD2 protokolu je nezbytné znát typ protokolu vašeho vozidla, protože nesprávná interpretace může vést k chybám při diagnostice a nesprávným závěrům.
Pro koho se to hodí: majitelé vozidel a diagnostici, kteří chtějí přesnou a rychlou analýzu chybových kódů. Pro koho ne: uživatelé bez znalosti protokolů, kteří používají univerzální skenery bez podpory specifických protokolů.
Správné používání OBD2 diagnostiky k dekódování chybových kódů vyžaduje přizpůsobení se konkrétnímu protokolu, což ovlivňuje jak rychlost, tak i kvalitu diagnostiky a vymazání chybových kódů.
Časté dotazy
Jak spárovat OBD2 skener s vozidlem?
OBD2 skener se připojuje k portu pod volantem, zapne se zapalování, a pokud je skener Bluetooth, spáruje se s aplikací v telefonu.
Jak dlouho trvá čtení chybových kódů přes OBD2?
Čtení kódů trvá obvykle několik sekund až několik minut v závislosti na modelu vozu a rozsahu diagnostiky.
Co znamená kód P0300 v OBD2?
Kód P0300 označuje náhodné zapalovací chyby v motoru, často způsobené vadnými svíčkami nebo zapalovacími cívkami.
Kdy je bezpečné vymazat chybové kódy z OBD2?
Vymazání je bezpečné až po provedení opravy závady, aby se zabránilo opakování problému a nesprávné diagnostice.
Jaký je rozdíl mezi protokoly ISO 9141 a CAN?
ISO 9141 je starší protokol s pomalejší komunikací, zatímco CAN je moderní, rychlý protokol používaný od roku 2008.
Lze používat OBD2 skener při běžícím motoru?
Ano, většina OBD2 skenerů umožňuje diagnostiku i při běžícím motoru, což pomáhá sledovat živá data v reálném čase.
Jaké aplikace jsou vhodné pro dekódování OBD2 kódů?
Populární jsou aplikace jako Torque, OBDLink nebo výrobci skenerů nabízejí vlastní software kompatibilní s Bluetooth skenery.
Co dělat, když se chybový kód stále vrací?
Opakující se kódy mohou znamenat neodstraněnou závadu, doporučuje se zkontrolovat kabeláž a provést odbornou diagnostiku.
Může každý OBD2 skener číst všechny typy chybových kódů?
Základní skenery čtou standardní kódy, pokročilé umí i výrobce specifické a další servisní funkce.
Jak ovlivňuje typ OBD2 protokolu diagnostiku?
Typ protokolu určuje rychlost a kompatibilitu komunikace, což ovlivňuje přesnost a rozsah diagnostiky.
Jak vybrat správný OBD2 skener pro konkrétní značku a model vozidla?
Zvolte skener, který podporuje specifické protokoly vašeho vozidla, například CAN pro novější modely, a ověřte kompatibilitu s výrobcem auta podle dokumentace skeneru.
Jak interpretovat rozdíly mezi generickými a výrobci specifickými chybovými kódy OBD2?
Generické kódy začínají písmenem P0 a platí pro všechny značky, zatímco výrobci specifické kódy začínají P1 a vyžadují znalost konkrétních dat od výrobce pro správnou interpretaci.
