Správné seřízení ventilové vůle u řadového šestiválcového motoru výrazně ovlivňuje jeho výkon i životnost. Nastavení ventilů motoru vyžaduje přesnost a použití vhodných nástrojů, jako jsou listové měrky. Přesný postup pomůže předejít poškození a zajistí hladký chod motoru.
⭐ Co byste měli vědět
- Seřízení ventilů řadového šestiválcového motoru se provádí na studeném motoru při 18-22 °C.
- Doporučené ventilové vůle jsou 0,15-0,25 mm, sací ventily mají menší vůli než výfukové.
- Postup zahrnuje nastavení motoru do horní úvrati kompresního zdvihu každého válce po 120° otáčkách klikového hřídele.
- Pro měření ventilové vůle se používají listové měrky s přesností na setiny milimetru.
- Interval seřízení je doporučen mezi 10 000 a 20 000 km podle výrobce motoru.
Co je ventilová vůle a proč je její správné nastavení klíčové
Ventilová vůle je přesný prostor mezi vahadlem a ventilem, který u řadového šestiválcového motoru typicky činí 0,15-0,25 mm. Tento rozměr zohledňuje teplotní roztažnost kovových součástí během provozu a zabraňuje přetížení ventilů. Měření ventilové vůle se provádí na studeném motoru, ideálně při teplotě okolí 18-22 °C, aby se minimalizovaly nepřesnosti způsobené tepelnou roztažností. K přesnému určení mezery se používají listové měrky (feeler gauge) s přesností na setiny milimetru; měrka by měla procházet s mírným odporem, což zaručuje správné nastavení.
Co přesně je ventilová vůle a jak ji správně změřit?
Ventilová vůle představuje mezeru, která umožňuje kovovým částem motoru, jako jsou ventily a vahadla, roztažení při zahřátí bez vzniku mechanického napětí. U řadového šestiválcového motoru se sací ventily nastavují na spodní hranici rozmezí, tedy kolem 0,15 mm, protože pracují při nižších teplotách a mají větší rozměry. Výfukové ventily naopak vyžadují větší vůli, obvykle kolem 0,25 mm, kvůli vyšší teplotě a menším rozměrům, což pomáhá předcházet přehřívání a poškození sedel ventilů. Pro přesné měření je nezbytné použít sadu listových měrek a postupovat podle doporučeného pořadí válců a úhlů klikového hřídele.
Proč je správné nastavení ventilové vůle klíčové pro motor?
Správná ventilová vůle zajišťuje optimální funkci ventilového mechanismu a zabraňuje přehřívání ventilů, které může vést k deformacím a vážným poškozením. Nedostatečná vůle způsobuje, že ventily se neuzavírají úplně, což vede ke ztrátě komprese, snížení výkonu motoru a zvýšenému riziku střílení do výfuku. Naopak příliš velká vůle způsobuje hlučný chod motoru (klepání) a nadměrné opotřebení rozvodových komponentů. Postup seřízení ventilů u řadového šestiválcového motoru musí respektovat přesné hodnoty a utahovací momenty kontramatek (7-9 Nm u ventilových kontramatek M6 – M8), aby bylo dosaženo dlouhodobé spolehlivosti a tichého chodu motoru.
Tip: Častou chybou je seřizování ventilů na zahřátém motoru, kdy teplotní roztažnost materiálů zkreslí skutečnou ventilovou vůli a může vést k nesprávnému nastavení. Doporučuji proto vždy měřit na studeném motoru při teplotě okolí kolem 20 °C.
Odborná rada: Seřízení ventilů u řadového šestiválcového motoru se hodí pro majitele vozidel s klasickými rozvody a mechanickým nastavením ventilů. Pro motory s hydraulickými zdvihátky tato údržba není potřeba a seřízení ventilové vůle není nutné provádět.
Jaké jsou doporučené hodnoty ventilové vůle u řadového šestiválcového motoru
Jak správně nastavit sací a výfukové ventily u šestiválcového motoru
Doporučené hodnoty ventilové vůle u řadového šestiválcového motoru se obvykle pohybují v rozmezí 0,15 až 0,25 mm. Sací ventily vyžadují menší ventilovou vůli kolem 0,15-0,20 mm, protože pracují při nižší teplotě a jejich materiály méně pracují. Výfukové ventily naopak potřebují větší vůli 0,20-0,25 mm kvůli vyšším provozním teplotám a nutnosti dostatečného chlazení.
Rozdíly v přesných hodnotách ventilové vůle mohou záviset na výrobci motoru a konkrétním modelu, proto je vždy vhodné konzultovat servisní manuál. Při seřízení ventilů šestiválce je důležité použít vhodné listové měrky a dodržet správné utahovací momenty ventilů podle předepsaných parametrů. Správný postup seřízení ventilů pak zajistí optimální chod motoru bez střílení či ztráty výkonu.
| Typ ventilu | Doporučená ventilová vůle (mm) | Poznámka |
|---|---|---|
| Sací ventil | 0,15-0,20 | Nižší teplota, menší vůle |
| Výfukový ventil | 0,20-0,25 | Vyšší teplota, větší vůle |
| Motor podle výrobce | Variabilní | Řiďte se servisním manuálem |

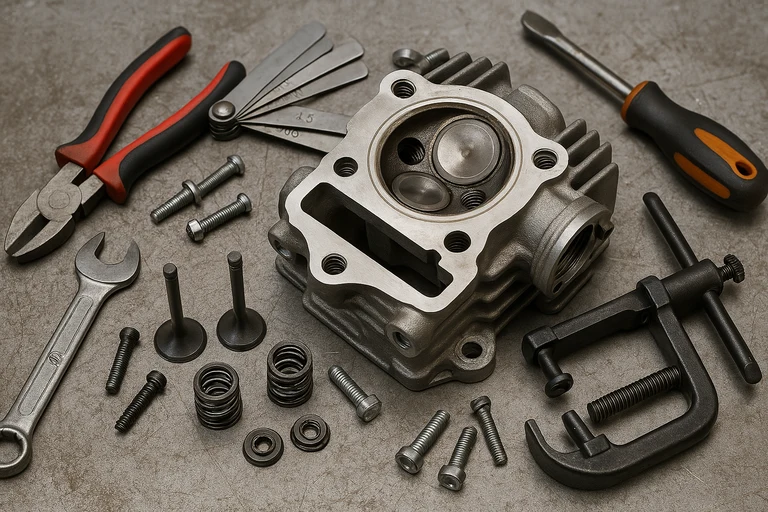

Jaké nástroje a přípravky jsou potřeba pro správné seřízení ventilů
Pro správné seřízení ventilů u řadového šestiválcového motoru je nezbytné mít vhodné nástroje, které zajistí přesnost a bezpečnost práce. Základním měřicím nástrojem jsou listové měrky, jež umožňují přesně změřit ventilovou vůli s rozlišením na setiny milimetru. K nastavení vůle pak budete potřebovat šroubovák pro uvolnění a utažení nastavovacích šroubů.
Dále jsou potřeba klíče velikostí 9, 10 a 17 mm, které slouží k manipulaci s maticemi ventilů a kontramatkami. Pro správné dotažení ventilů je nezbytný momentový klíč, který zajistí přesné dodržení utahovacích momentů ventilů podle výrobce motoru. Kontramatky je vhodné utahovat kleštěmi, aby se zabránilo poškození závitů.
Použití vhodného maziva na závity šroubů usnadní nastavení a předejde korozi. Pro koho je tento postup vhodný? Seřízení ventilů řadového šestiválce zvládnou zkušení domácí mechanici, ale bez kvalitních nástrojů a znalostí může dojít k poškození motoru nebo nesprávnému nastavení. Proto doporučuji dodržovat přesný postup seřízení ventilů a používat odpovídající nástroje.
Jaké nástroje potřebuji k seřízení ventilů u řadového šestiválce
Seřízení ventilů řadového šestiválce vyžaduje přesné měření a správné utahovací momenty, proto vybírejte kvalitní listové měrky a momentový klíč s kalibrací. Dodržujte správný postup seřízení ventilů, aby bylo nastavení ventilové vůle přesné a motor správně fungoval.
Krok za krokem: postup seřízení ventilů u řadového šestiválcového motoru
Seřízení ventilů u řadového šestiválcového motoru vyžaduje přesný a systematický přístup. Následující návod popisuje postup seřízení ventilů krok za krokem, který zahrnuje nastavení motoru do horní úvrati, měření ventilové vůle listovými měrkami a otáčení klikového hřídele pro každý válec.
Příprava motoru na seřízení ventilů
Motor musí být studený, ideálně při teplotě 18-22 °C, aby se minimalizovala chyba měření způsobená tepelnou roztažností kovových částí. Před zahájením nastavování ventilů je třeba zajistit, aby motor stál na rovině a byl bezpečně zajištěn proti pohybu.
Měření a nastavení ventilové vůle
Ventilová vůle se měří pomocí listových měrek s přesností na setiny milimetru. Pro sací a výfukové ventily platí různé doporučené hodnoty, které musí být při nastavování přesně dodrženy. Listové měrky se zasouvají mezi vačku a ventilový doraz, přičemž správná vůle umožní lehký odpor bez vůle.
Postup otáčení klikového hřídele a opakování měření
Motor nastavte do horní úvrati kompresního zdvihu prvního válce. Po nastavení a seřízení ventilové vůle u tohoto válce otočte klikový hřídel o 120° směrem vpřed pro další válec. Tento postup se opakuje až do seřízení všech šesti válců podle výrobního doporučení.
- Příprava motoru – zajistěte studený motor a stabilní pracovní podmínky
- Nastavení do horní úvrati – otočte klikový hřídel do horní úvrati prvního válce na kompresní zdvih
- Měření ventilové vůle – použijte listové měrky k přesnému změření vůle sacích a výfukových ventilů
- Nastavení ventilů – upravte vůli podle doporučených hodnot utahovacích momentů ventilů
- Otáčení klikového hřídele – otočte klikový hřídel o 120° pro další válec
- Opakování měření a nastavení – pokračujte postupně u všech šesti válců
Tip: Častou chybou při seřízení ventilů řadového šestiválce je nedostatečné utažení nastavených matic, což může vést ke změně ventilové vůle během provozu. Dodržujte předepsané utahovací momenty ventilů, aby nastavení vydrželo co nejdéle.
Doporučené intervaly údržby a správné utahovací momenty při seřizování ventilů
Doporučený interval údržby ventilů u řadového šestiválcového motoru je mezi 10 000 a 20 000 kilometry. Pravidelná kontrola a seřízení ventilové vůle pomáhá předcházet problémům s výkonem a střílením motoru. Při postupu seřízení ventilů je klíčové dodržet správné utahovací momenty, aby nedošlo k poškození kontramatek ani krytů ventilů.
Tabulka utahovacích momentů ventilů u řadového šestiválce:
| Součást | Doporučený utahovací moment (Nm) |
|---|---|
| Kontramatky | 7-9 |
| Malé kryty ventilů | 8-10 |
| Hlavní kryt ventilu | 20-25 |
Tip: Při nastavování ventilů je třeba použít listové měrky pro přesné měření vůle a postupovat podle správného pořadí ventilů motoru. Chyby při nastavování ventilů řadového šestiválce často vznikají nedodržením momentů nebo nesprávným pořadím utahování.
Nejčastější chyby při nastavování ventilů a jak se jim vyhnout
Nejčastější chyby při nastavování ventilů u řadového šestiválcového motoru mohou vést k hlučnému chodu a poškození motoru. Správné seřízení ventilové vůle vyžaduje pečlivý postup i vhodné nástroje. Níže shrnuji hlavní problémy a rady, jak je eliminovat.
Jaké jsou nejčastější chyby při nastavování ventilů?
Mezi časté chyby při nastavování ventilů u řadového šestiválcového motoru patří měření ventilové vůle na teplém motoru, které zkresluje výsledky a vede k nesprávnému nastavení. Nesprávné použití listových měrek, například volba nevhodné tloušťky nebo nepřesné čtení, způsobuje nesprávné hodnoty. Špatné pořadí seřizování ventilů často vede k opomenutí správné ventilové vůle u některých válců. Nedostatečné utažení kontramatek pak může způsobit uvolnění seřízení, což má za následek hlučný chod motoru a dlouhodobě i poškození ventilů nebo rozvodového mechanismu.
Jak se těmto chybám vyhnout a správně nastavit ventily?
Pro správné nastavení ventilů motoru je nezbytné měřit ventilovou vůli výhradně na studeném motoru, ideálně při teplotě okolí kolem 20 °C. Používejte kvalitní listové měrky s přesnou tloušťkou a kontrolujte jejich stav před měřením. Dodržujte přesné pořadí seřízení ventilů podle výrobce motoru, abyste zabránili nesprávným hodnotám. Kontramatky utahujte momentovým klíčem s doporučeným utahovacím momentem, který obvykle bývá mezi 15 a 25 Nm, podle technických dat motoru. Takový postup seřízení ventilů šestiválec zajistí přesné a trvalé nastavení, které předejde hlučnému chodu a možnému poškození motoru.
Tip: Častou chybou je používání listových měrek s poškozenými hranami, což zkresluje měření ventilové vůle. Vždy měrky pečlivě kontrolujte před použitím.
Specifika seřízení ventilů u různých typů řadových šestiválců
Seřízení ventilů šestiválce závisí výrazně na typu motoru – benzínovém nebo naftovém. Benzínové motory vyžadují menší ventilovou vůli, typicky 0,15-0,20 mm na sací ventily a 0,20-0,25 mm na výfukové. Naopak naftové motory mají kvůli vyšším pracovním teplotám a robustnější konstrukci doporučené větší vůle, často v rozmezí 0,25-0,30 mm. Tento rozdíl je klíčový pro správnou funkci motoru a minimalizaci opotřebení.
Postup seřízení ventilů u řadového šestiválce proto upravujte podle údajů výrobce, přičemž používání listových měrek a správné utahovací momenty ventilů jsou nezbytné. Pro správné nastavení ventilů motoru je nutné respektovat tyto parametry, zejména u naftových motorů, kde nesprávné nastavení může vést k diagnostice střílení motoru.
| Typ motoru | Ventilová vůle sací (mm) | Ventilová vůle výfuk (mm) |
|---|---|---|
| Benzínový | 0,15-0,20 | 0,20-0,25 |
| Naftový | 0,25-0,30 | 0,25-0,30 |
Tipy pro správné seřízení ventilů u řadového šestiválce
Pro přesné nastavení ventilů je třeba kvalitní listové měrky a klíč s přesným utahovacím momentem. Při seřízení ventilů řadového šestiválce doporučuji dodržet výrobní postup seřízení ventilů, aby nedošlo k poškození ventilových sedel nebo nesprávné ventilové vůli.
Doporučení pro seřízení ventilů za různých provozních podmínek
Při vysokých teplotách nad 22 °C a dlouhodobém provozu řadového šestiválcového motoru je vhodné upravit ventilovou vůli o 0,02-0,05 mm nad standardní hodnotu. Zvýšená ventilová vůle kompenzuje roztažnost kovových dílů a zabraňuje přetěžování ventilů a sedel, což minimalizuje riziko poškození motoru. Doporučení pro seřízení ventilů za horkého počasí proto zahrnuje nejen zvětšení vůle, ale také častější kontrolu její správné hodnoty.
Při seřízení ventilů šestiválec je nezbytné používat přesné nástroje, jako jsou listové měrky pro měření vůle a správně utahovací momenty ventilů podle výrobce. Postup seřízení ventilů vyžaduje konzistentní kontrolu v pravidelných intervalech údržby, obzvlášť pokud motor běží dlouhodobě ve zvýšených teplotních podmínkách. Takové preventivní kroky prodlužují životnost motoru a zajišťují jeho optimální výkon.
Jak diagnostikovat a odstranit střílení motoru do výfuku kvůli nesprávnému seřízení ventilů
Střílení do výfuku se projevuje nepravidelným boucháním nebo praskáním v zadní části motoru, které vzniká zejména kvůli nedostatečně uzavřenému výfukovému ventilu. Tento ventil umožňuje únik nespálené směsi do výfukového potrubí, což vyvolává zpětné výbuchy. Další častou příčinou je opožděné zapálení směsi, které zhoršuje spalování a zvyšuje riziko střílení.
Pro přesnou diagnostiku je nezbytné změřit ventilovou vůli pomocí listových měrek s přesností na 0,01 mm a porovnat ji s doporučenými hodnotami 0,15-0,25 mm, přičemž sací ventily mají menší vůli (0,15-0,20 mm) a výfukové větší (0,20-0,25 mm). Současně je nutné ověřit správné utahovací momenty kontramatek ventilů, které by měly být 7-9 Nm u šroubů M6 – M8, aby nedocházelo k jejich uvolnění nebo přetažení.
Návod na seřízení ventilů řadového šestiválce
- Změřte ventilovou vůli na studeném motoru při teplotě okolí 18-22 °C, aby se minimalizovaly chyby způsobené tepelnou roztažností materiálů
- Nastavte ventily podle doporučených hodnot, přičemž sací ventily se nastavují na 0,15-0,20 mm a výfukové na 0,20-0,25 mm
- Použijte listové měrky, které by měly procházet s mírným odporem, a utáhněte kontramatky momentovým klíčem na 7-9 Nm
- Ověřte správnou funkci zapalování, protože opožděný zážeh může způsobovat střílení nezávisle na ventilové vůli
- Po seřízení otočte klikový hřídel o 120° a opakujte měření a nastavení pro všechny válce
- Proveďte kontrolu a případné doladění ventilů po prvních 1000 km jízdy
Tip: Častou chybou je nastavovat ventily na teplém motoru, což vede k nesprávné ventilové vůli a následnému střílení nebo hlučnému chodu motoru. Seřízení vždy provádějte na studeném motoru.
Pro koho se to hodí: Tento postup je vhodný pro majitele řadových šestiválcových motorů s klasickým rozvodovým mechanismem vyžadujícím pravidelnou údržbu.
Pro koho NE: Není vhodný pro motory s hydraulickými zdvihátky ventilů, kde se vůle automaticky upravuje, nebo pro motory s elektronickým řízením ventilů.
Precizní nastavení ventilové vůle a dodržení správného postupu seřízení ventilů výrazně snižují riziko střílení motoru do výfuku a zajišťují optimální výkon a životnost motoru.
Časté dotazy (FAQ) k seřízení ventilů řadového šestiválcového motoru
Časté dotazy (FAQ) k seřízení ventilů řadového šestiválcového motoru
Otázka: Jaké je správné pořadí seřizování ventilů u řadového šestiválce?
Pořadí seřízení ventilů vychází z pootočení klikového hřídele o 120° mezi válci, přičemž začíná se prvním válcem v horní úvrati kompresního zdvihu.
Otázka: Jak často je potřeba seřizovat ventily řadového šestiválcového motoru?
Interval údržby se doporučuje mezi 10 000 a 20 000 km, podle specifikací výrobce motoru.
Otázka: Jaké jsou doporučené hodnoty ventilové vůle u sacích a výfukových ventilů?
Sací ventily se nastavují na 0,15-0,20 mm, výfukové na 0,20-0,25 mm ventilové vůle.
Otázka: Jak správně měřit ventilovou vůli?
Použijte listové měrky, které musí procházet mezi vahadlem a ventilem s mírným odporem, přesnost by měla být na setiny milimetru.
Otázka: Co znamená střílení motoru do výfuku a jak ho odstranit?
Střílení je způsobeno nedostatečným uzavřením výfukového ventilu nebo opožděným zapalováním, odstraníte jej přesným nastavením ventilové vůle a kontroly zapalování.
Otázka: Jaké nástroje potřebuji k seřízení ventilů u řadového šestiválce?
K seřízení jsou nezbytné listové měrky, šroubováky, momentový klíč, klíče velikostí 9, 10 a 17 mm a kleště na kontramatky.
Otázka: Proč je důležité seřízení ventilů na studeném motoru?
Studený motor při teplotě 18-22 °C minimalizuje chyby měření způsobené tepelnou roztažností kovových dílů.
Otázka: Jaký utahovací moment se doporučuje pro kontramatky ventilů?
Utahovací moment by měl být 7-9 Nm pro kontramatky M6 až M8.
Otázka: Jak se liší seřízení ventilů u benzínového a naftového šestiválce?
Naftové motory vyžadují větší ventilovou vůli, například 0,20-0,25 mm u sacích a 0,25-0,30 mm u výfukových ventilů, kvůli vyšším provozním teplotám.
Otázka: Jak přizpůsobit seřízení ventilů při vysokých provozních teplotách?
Při teplotách nad 22 °C se doporučuje zvýšit ventilovou vůli o 0,02-0,05 mm a častěji kontrolovat nastavení.
Otázka: Co dělat, když ventily vydávají klepavý zvuk?
Klepání signalizuje příliš velkou ventilovou vůli, proto proveďte kontrolu a seřízení na doporučené hodnoty.
Otázka: Jak postupovat při seřízení ventilů u motoru s variabilním časováním?
U motorů s variabilním časováním je nutné dodržovat technickou dokumentaci výrobce a použít specializované nástroje.
Otázka: Jak dlouho vydrží správně seřízené ventily?
Při dodržení doporučených intervalů údržby vydrží správné nastavení ventilů po dobu 10 000-20 000 km.
Otázka: Jak poznám, že je ventilová vůle příliš malá?
Příliš malá vůle způsobuje přehřívání ventilů, ztrátu komprese a hlučný, nepravidelný chod motoru.
Otázka: Jaký je správný postup při nastavování regulačního ventilu?
Regulační ventil nastavte podle výrobních specifikací, často s použitím momentového klíče a přesného měření ventilové vůle.
