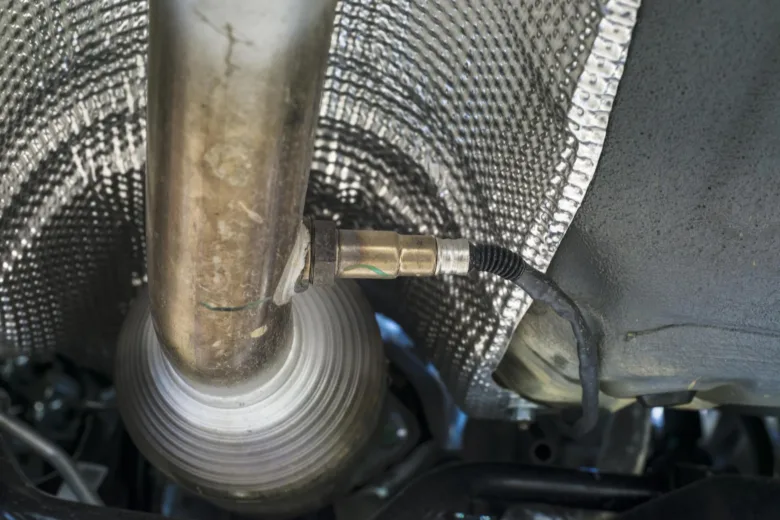

Lambda sonda patří k nejdůležitějším komponentám motoru, která ovlivňuje správné spalování paliva a emise výfukových plynů. Její pravidelná kontrola pomocí multimetru a diagnostických přístrojů pomáhá odhalit poruchy dříve, než způsobí větší škody. Naučte se rozpoznat typické příznaky závady a vyvarujte se častých chyb při měření lambda sondy.
📋 Shrnutí v bodech
- Lambda sonda měří obsah kyslíku ve výfukových plynech a napětí signálu kolísá mezi 0,1 a 0,9 V při provozní teplotě.
- Existují tři typy lambda sond: s oxidem zirkoničitým, titaničitým a širokopásmová sonda s 5 kabely.
- Pro kontrolu sondy se často používá multimetr, u vyhřívaných sond se měří i odpor topného tělesa (2 vodiče stejné barvy).
- Běžné příznaky vadné lambda sondy zahrnují zvýšenou spotřebu paliva až o 50 % a rozsvícení kontrolky motoru.
- Demontáž sondy usnadní speciální nástrčkový klíč a nová sonda se montuje s mazivem a utažením podle momentu uvedeného v servisní příručce.
Jak změřit lambda sondu krok za krokem
Lambda sonda měří obsah kyslíku ve výfukových plynech a její správná funkce se ověřuje měřením napětí signálu a odporu topného tělesa. Měření lambda sondy pomocí multimetru umožňuje diagnostiku lambda sondy a odhalení běžných chyb, které mohou vést k nutnosti výměny lambda sondy. U sond s oxidem zirkoničitým i titaničitým je postup podobný, liší se však hodnoty signálu a charakteristika topného tělesa.
- Příprava multimetru – nastavte multimetr na měření stejnosměrného napětí v rozsahu 0-1 V pro kontrolu signálu sondy.
- Připojení k sondě – připojte černý měřicí kabel na zem vozidla a červený kabel na signální vodič lambda sondy, obvykle s jinou barvou než vodiče topného tělesa.
- Měření napětí signálu – při běžícím motoru sledujte napětí, které by mělo kolísat mezi 0,1 V a 0,9 V, což potvrzuje správnou funkci sondy.
- Přepnutí multimetru na měření odporu – nastavte multimetr na měření odporu (ohmy) pro kontrolu topného tělesa.
- Kontrola odporu topného tělesa – změříte odpor mezi dvěma vodiči stejné barvy, který by měl být přibližně 5 až 7 ohmů u oxidu zirkoničitého; u oxidu titaničitého se hodnoty liší a je vhodné konzultovat specifikace výrobce.
- Vyhodnocení výsledků – nestabilní nebo mimo rozsah naměřené hodnoty indikují chyby lambda sondy, které je nutné řešit.
Tip: Při měření signálu dbejte na stabilní otáčky motoru, jinak může dojít k nesprávné interpretaci údajů. Častá chyba je zaměnění vodičů topného tělesa se signálním vodičem, proto si vždy ověřte barvy a schéma zapojení konkrétní sondy.
Jak změřit lambda sondu multimetrem bez speciálního vybavení
Pro základní kontrolu lambda sondy postačí digitální multimetr bez složitých diagnostických přístrojů. Postup měření napětí a odporu pomůže odhalit základní příznaky poruchy, které se často projevují špatnou spotřebou paliva nebo zvýšenými emisemi.
Jak správně interpretovat naměřené hodnoty lambda sondy
Pro správnou diagnostiku lambda sondy je nezbytné přesně rozumět měřeným napěťovým hodnotám a jejich interpretaci v kontextu spalovací směsi. Níže uvedené informace objasňují, jak funguje měření lambda sondy, co znamenají konkrétní hodnoty napětí a jak správně vyhodnotit signál, včetně využití osciloskopu pro detailní analýzu.
Interpretace napěťových hodnot lambda sondy
Napětí generované klasickou lambda sondou s oxidem zirkoničitým se pohybuje mezi 0,1 V a 0,9 V. Hodnota kolem 0,1 V odpovídá chudé směsi, kdy je ve spalovací směsi vzduchu výrazně více než paliva (λ > 1,02). Napětí blíže 0,9 V indikuje bohatou směs s vyšším podílem paliva (λ < 0,98). U vozidel s běžným provozem motoru při otáčkách kolem 2 000 až 2 500 za minutu by mělo napětí sondy kolísat přibližně 2× za sekundu, což odráží rychlou regulaci směsi řídicí jednotkou (ECU).
U širokopásmových lambda sond je interpretace složitější a vyžaduje speciální diagnostické nástroje, protože tyto sondy měří přesný poměr vzduchu a paliva v rozsahu λ 0,7 až 1,3, což umožňuje přesnější kontrolu spalování a emisí.
Správná interpretace napěťových hodnot pomáhá odhalit běžné chyby lambda sondy, například:
- trvale nízké napětí pod 0,1 V může znamenat poruchu sondy nebo extrémně chudou směs
- trvale vysoké napětí nad 0,9 V signalizuje bohatou směs nebo závadu v topném tělese sondy
- pomalé nebo žádné kolísání napětí ukazuje na zhoršenou funkci sondy nebo znečištění
Interpretace osciloskopických průběhů
Osciloskop poskytuje detailní časový průběh napěťového signálu lambda sondy a umožňuje přesnou diagnostiku její funkčnosti. Při správné funkci sondy s oxidem zirkoničitým osciloskop zobrazuje pravidelné střídání napětí mezi 0,1 V a 0,9 V s frekvencí přibližně 1-2 Hz (tedy 1 až 2 kompletní cykly za sekundu). Tento dynamický průběh odpovídá rychlé reakci sondy na změny poměru vzduchu a paliva.
Znaky správného a vadného signálu:
- pravidelný a symetrický průběh napětí potvrzuje správnou funkci lambda sondy a její topné spirály
- zpožděné nebo velmi pomalé změny napětí (frekvence pod 0,5 Hz) mohou indikovat opotřebení sondy nebo poruchu topného tělesa
- nepravidelné, zkreslené nebo „ploché“ signály často znamenají kontaminaci sondy uhlíkovými usazeninami nebo mechanické poškození
- absence kolísání napětí může být způsobena přerušeným vodičem nebo závadou v elektronice sondy
Tip: Pro základní kontrolu lze použít multimetr nastavený na měření stejnosměrného napětí v rozsahu 0-2 V, přičemž červený měřicí kabel připojte na signální vodič lambda sondy a černý na kostru vozidla. Pro podrobnější diagnostiku doporučuji využít osciloskop, který vizuálně odhalí dynamiku měření a pomůže přesněji určit příčinu poruchy.
Odborná rada: Při interpretaci výsledků je nutné vzít v úvahu typ lambda sondy (klasická, oxidační, širokopásmová) a její umístění (před či za katalyzátorem). Například sonda za katalyzátorem by měla vykazovat stabilnější napětí kolem 0,45 V, což indikuje správnou funkci katalyzátoru. Naopak výrazné odchylky v této oblasti často signalizují poruchu katalyzátoru nebo sondy samotné.
Jak uvolnit a demontovat lambda sondu bezpečně
Pro demontáž lambda sondy je nezbytné použít správné nástroje, především nástrčkový klíč určený na tento typ součásti. Tento klíč umožňuje pevný úchop a minimalizuje riziko poškození závitu sondy při uvolňování. Před samotnou demontáží doporučuji aplikovat speciální mazivo na závit sondy, které usnadní uvolnění i následnou montáž nové lambda sondy.
- Příprava nástrojů – připravte nástrčkový klíč odpovídající velikosti lambda sondy a kvalitní mazivo s protikorozními vlastnostmi.
- Aplikace maziva – naneste tenkou vrstvu maziva na závit sondy a nechte působit minimálně 15 minut pro lepší penetraci.
- Uvolnění sondy – pomocí nástrčkového klíče pomalu a rovnoměrně uvolňujte sondu proti směru hodinových ručiček.
- Demontáž sondy – po uvolnění ji opatrně vyšroubujte ručně, aby nedošlo k poškození závitu.
Tip: Častá chyba je použití nevhodného klíče nebo přílišné síly, což může poškodit závit nebo samotnou sondu. Pro správnou diagnostiku lambda sondy a měření lambda sondy multimetrem je nutné, aby byla sonda při výměně nepoškozená.
Jak uvolnit zablokovanou lambda sondu
U zablokované sondy je doporučeno aplikovat speciální odrezovací sprej a nechat ho působit déle, případně použít tepelný zdroj pro roztažení materiálu před uvolněním.
Běžné chyby při kontrole a diagnostice lambda sondy
Běžné chyby při kontrole a diagnostice lambda sondy mohou výrazně zkreslit výsledky měření lambda sondy a zkomplikovat správnou diagnostiku. Správný postup a znalost vlivů, které na funkci sondy působí, jsou klíčové k přesnému posouzení stavu součástky a případné výměně lambda sondy.
Nezbytnost zahřátí motoru před měřením lambda sondy
Před měřením lambda sondy je zásadní nechat motor dosáhnout provozní teploty, což obvykle trvá 5-10 minut. Lambda sonda funguje správně až po zahřátí, protože její topné těleso musí aktivně udržovat sondou požadovanou teplotu kolem 300 °C. Měření na studeném motoru často vykazuje nesprávné hodnoty napětí lambda sondy, protože palivová směs a reakce sondy nejsou stabilní. Tento postup je základní krok při diagnostice lambda sondy a jeho opomenutí patří mezi nejčastější chyby lambda sondy při kontrole.
Správné připojení měřicích kabelů k lambda sondě
Pro přesné měření napětí lambda sondy je nutné správně připojit měřicí kabely multimetru. Lambda sonda obsahuje topné těleso s dvěma vodiči stejné barvy, které je třeba správně identifikovat a měřit právě mezi nimi. Nesprávné připojení kabelů vede k nesprávným hodnotám a diagnostickým chybám, což ztěžuje odhalení skutečného problému. Měření lambda sondy bez znalosti správného zapojení je častá chyba, kterou lze snadno eliminovat předem kontrolou schématu zapojení sondy.
Vliv typu paliva na funkci lambda sondy
Typ paliva výrazně ovlivňuje funkci lambda sondy a interpretaci jejích hodnot. Benzín a LPG mají odlišné spalovací charakteristiky, což se projeví v napětí sondy a její odezvě na změny směsi. Například při provozu na LPG může lambda sonda vykazovat jiné průběhy napětí, než je obvyklé u benzínu, což může vést k nesprávné diagnostice, pokud tento faktor není zohledněn. V takových případech je třeba doplnit kontrolu o znalost paliva, aby byla diagnostika lambda sondy spolehlivá.
- Častá chyba: měření bez zahřátí motoru způsobuje falešné závěry.
- Doporučení: vždy ověřte správné připojení měřicích kabelů podle typu sondy.
- Vliv paliva: odlišné palivo vyžaduje upravenou interpretaci naměřených hodnot.
Tip: Pro koho se kontrola lambda sondy hodí? Pro majitele vozidel s nájezdem nad 100 000 km, ale méně vhodná je pro ty, kteří nemají základní znalosti elektrických měření – v takovém případě je lepší využít profesionální diagnostiku.
Jak poznat příznaky vadné lambda sondy
Vadná lambda sonda výrazně ovlivňuje chod motoru a projevuje se několika specifickými příznaky. Nejčastěji se objeví rozsvícením kontrolky motoru (MIL) na přístrojové desce, což signalizuje poruchu v systému řízení spalování a potřebu diagnostiky lambda sondy. Nesprávné údaje z lambda sondy vedou k nesprávnému nastavení poměru paliva a vzduchu, což může zvýšit spotřebu paliva až o 50 %.
Změny ve složení výfukových plynů jsou dalším jasným indikátorem vadné lambda sondy. Černý kouř z výfuku a výrazná vůně nespáleného benzinu signalizují bohatou směs, která vzniká při chybné regulaci spalování. Tento jev je typický zejména u oxidačních typů lambda sond umístěných za katalyzátorem, kde porucha sondy zhoršuje účinnost katalyzátoru a zvyšuje emise škodlivých látek.
Další příznaky vadné lambda sondy zahrnují:
- Nepravidelný chod motoru a škrticí klapky na volnoběh, což způsobuje kolísání otáček
- Snížený výkon motoru a zhoršenou akceleraci
- Drsné zvuky motoru při volnoběhu nebo při zatížení
- Neúspěch při emisní kontrole kvůli zvýšeným emisím výfukových plynů
- Obtížné startování motoru, kdy řídicí jednotka omezuje přívod paliva
Častou chybou je ignorování těchto příznaků a odklad kontroly lambda sondy, což může vést k poškození katalyzátoru a dalším nákladným opravám. Pro správnou diagnostiku je vhodné provést měření napětí lambda sondy multimetrem, kdy u sondy s oxidem zirkoničitým napětí při běžném chodu motoru kolísá mezi 0,1 a 0,9 V přibližně dvakrát za sekundu. U sond s topným tělesem je třeba změřit také odpor topného tělesa, který by měl být podle výrobce v rozmezí 2-14 ohmů.
Tip: Vadná lambda sonda se hodí k výměně zejména u vozidel vyrobených po roce 2001 s EOBD II systémem, kde je přesná regulace emisí klíčová. Naopak u starších vozidel bez katalyzátoru nemusí být výměna sondy tak kritická a lze ji řešit spíše jako součást celkové údržby výfukového systému.
Typy lambda sond a jejich diagnostika
Lambda sonda se v automobilovém motoru vyskytuje ve třech hlavních typech podle použité technologie: oxid zirkoničitý, oxid titaničitý a širokopásmová sonda. Každý z těchto typů má specifický počet vodičů a vyžaduje odlišný přístup k diagnostice. Oxid zirkoničitý, nejběžnější typ, má obvykle čtyři vodiče a měří napětí v rozsahu 0,1 až 0,9 V, přičemž kontrola sondy multimetrem se soustředí na hodnoty odporu topného tělesa a jeho rychlou odezvu. Oxid titaničitý pracuje na principu změny odporu podle složení výfukových plynů, proto je diagnostika zaměřena na měření jeho elektrického odporu. Širokopásmová lambda sonda poskytuje přesnější údaje o směsi paliva a vzduchu, má více vodičů a vyžaduje komplexní diagnostiku, často pomocí specializovaných přístrojů.
| Typ sondy | Počet vodičů | Princip měření | Diagnostika |
|---|---|---|---|
| Oxid zirkoničitý | 4 | Měření napětí (0,1-0,9 V) | Kontrola napětí a odporu topného tělesa |
| Oxid titaničitý | 1-2 | Změna odporu | Měření elektrického odporu |
| Širokopásmová | 5 a více | Přesné měření lambda | Komplexní diagnostika pomocí přístrojů |
Běžné chyby při kontrole lambda sondy a jak se jim vyhnout
Nejčastější chybou diagnostiky lambda sondy je nesprávné měření odporu topného tělesa, které vede k falešným závěrům o jejím stavu. Doporučuji proto vždy pečlivě ověřit správné připojení měřicího přístroje a znát specifikace konkrétního typu sondy. Diagnostika lambda sondy by měla zohlednit také příznaky poruch, například kolísání otáček motoru nebo zvýšenou spotřebu paliva, které signalizují potřebu výměny. Postup měření a kontroly lambda sondy v autě se proto liší podle typu, což zdůrazňuje nutnost správné identifikace sondy před zahájením diagnostiky.
Jak často kontrolovat a měnit lambda sondu
Pravidelná kontrola lambda sondy je klíčová pro správnou funkci motoru a minimalizaci emisí. Jak často je potřeba kontrolovat lambda sondu, závisí na typu vozidla, výrobci sondy i jízdních podmínkách. Správná údržba prodlužuje životnost lambda sondy a snižuje riziko chyb, které mohou ovlivnit výkon motoru nebo zvýšit spotřebu paliva.
Doporučené intervaly výměny podle typu a výrobce
Interval výměny lambda sondy se běžně pohybuje mezi 80 000 a 150 000 kilometry, přičemž přesné hodnoty stanovuje výrobce vozidla nebo sondy. U některých moderních vozidel doporučuje výrobce provádět pravidelnou diagnostiku lambda sondy pomocí měření multimetrem nebo jiných metod už při 80 000 km. Starší nebo náročnější provoz může vyžadovat častější kontrolu a případnou výměnu sondy, aby se předešlo chybám lambda sondy a jejich následkům. Preventivní kontrola pomáhá včas odhalit příznaky poruchy a zamezit vážnějším problémům.
Časté dotazy
Jak změřit lambda sondu multimetrem?
Nastavte multimetr na rozsah 1-2 V, připojte červený vodič k černému kabelu sondy a černý vodič na kovový bod motoru. Sledujte napětí, které by mělo kolísat mezi 0,1 a 0,9 V.
Jak poznat vadnou lambda sondu?
Vadná lambda sonda se projeví rozsvícením kontrolky motoru, zvýšenou spotřebou paliva až o 50 %, černým kouřem z výfuku a nepravidelným chodem motoru.
Jak často měnit lambda sondu?
Doporučený interval výměny lambda sondy je mezi 80 000 a 150 000 km v závislosti na typu sondy a výrobci vozidla.
Jak uvolnit zablokovanou lambda sondu?
Použijte speciální nástrčkový klíč a naneste mazivo na závit sondy. Pomalu uvolňujte sondu, abyste předešli poškození závitu.
Co znamená napětí 0,1 V a 0,9 V na lambda sondě?
Napětí 0,1 V značí chudou směs (málo paliva), napětí 0,9 V značí bohatou směs (více paliva). Hodnoty se mění cca 2× za sekundu.
Jak interpretovat osciloskopické průběhy lambda sondy?
Osciloskop ukazuje kolísání napětí mezi 0,1 a 0,9 V s frekvencí cca 2× za sekundu, což odpovídá regulaci směsi paliva a vzduchu.
Jaké jsou běžné chyby při kontrole lambda sondy?
Mezi běžné chyby patří měření bez zahřátí motoru, špatné připojení kabelů, ignorování vyhřívání sondy a nesprávná interpretace hodnot.
Jaký vliv má typ paliva na funkci lambda sondy?
Různé paliva jako ethanol nebo LPG mohou ovlivnit hodnoty lambda sondy a způsobit nesprávné diagnostické výsledky.
Co dělat při chybových kódech lambda sondy?
Při chybových kódech je vhodné provést diagnostiku v servisu a případně sondu vyměnit nebo vyčistit podle doporučení výrobce.
Jak často kontrolovat lambda sondu?
Lambda sondu je vhodné kontrolovat při pravidelných servisních prohlídkách, minimálně každých 20 000 až 30 000 km.
Jak se projevuje vadná lambda sonda za katalyzátorem?
Vadná lambda sonda za katalyzátorem často vykazuje nestabilní napětí nebo nulovou odezvu, což může indikovat problémy s katalyzátorem nebo sondou samotnou.
Co se stane, když odpojím lambda sondu?
Odpojení lambda sondy způsobí, že řídicí jednotka motoru přejde do nouzového režimu, což může zvýšit spotřebu paliva až o 15 % a zvýšit emise škodlivin.
