Minimální tloušťka brzdového kotouče a jak ji správně měřit
Každý brzdový kotouč má výrobcem stanovenou minimální tloušťku, jejíž nedodržení výrazně snižuje účinnost brzdění a zvyšuje riziko deformace při vysokých teplotách. Správné měření tloušťky brzdového kotouče vám napoví, zda je nutná okamžitá výměna brzdových kotoučů společně s brzdovými destičkami pro zajištění bezpečného provozu vašeho vozu.
⭐ Co byste měli vědět
- Minimální tloušťka brzdového kotouče se u osobních aut pohybuje mezi 1,5 až 2,5 mm.
- Měření tloušťky se provádí nejlépe na 4 až 8 místech po obvodu kotouče ve vzdálenosti 10 mm od vnějšího okraje.
- Maximální axiální házivost kotouče je 0,06 až 0,15 mm, přičemž náboj nesmí mít víc než 0,02 mm.
- Použití kotouče pod minimální tloušťkou vede k přehřívání, vibracím a prodloužení brzdné dráhy.
- Životnost kotoučů se obvykle pohybuje mezi 80 000 a 112 000 km, ale prudké brzdění může opotřebení zrychlit o 30-40 %.
Minimální tloušťka brzdového kotouče: definice a význam
Minimální tloušťka brzdového kotouče představuje mezní hodnotu materiálu, při které brzdový systém stále zaručuje bezpečnou funkci a odolnost proti deformaci. Pokud tloušťka brzdového kotouče poklesne pod tento limit, dochází k nadměrnému zahřívání, riziku prasknutí kotouče nebo vypadnutí pístku z brzdového třmenu. Hodnota je vždy stanovena výrobcem brzdových kotoučů a její nedodržení přímo prodlužuje brzdnou dráhu.
Co je minimální tloušťka brzdového kotouče a kde ji najít
Pro určení bezpečného stavu brzd je rozhodující označení MIN TH (Minimum Thickness), které naleznete vyražené přímo na náboji nebo obvodu brzdového kotouče. Jaká je minimální tloušťka brzdového kotouče v praxi?
- Osobní automobil: minimální přípustná tloušťka se obvykle pohybuje v rozmezí 1,5 až 2,5 mm pod nominální hodnotu nového dílu.
- Motocykl: z důvodu odlišného namáhání je minimální tloušťka brzdového kotouče často vyšší, typicky kolem 3,0 mm a více.
Častá chyba spočívá v měření pouze vnější hrany, kde kotouč není sjetý brzdovými destičkami. Pro správné posouzení opotřebení kotouče vždy provádějte měření brzdových kotoučů v jejich pracovní ploše pomocí mikrometru. Pokud naměřená hodnota odpovídá limitu MIN TH, je nutná okamžitá výměna brzdových kotoučů i destiček, aby nebyla ovlivněna axiální házivost a celková bezpečnost vozidla. Tento parametr se hodí sledovat každých 10 000 kilometrů, pro sportovní styl jízdy však doporučuji kontrolu častější.

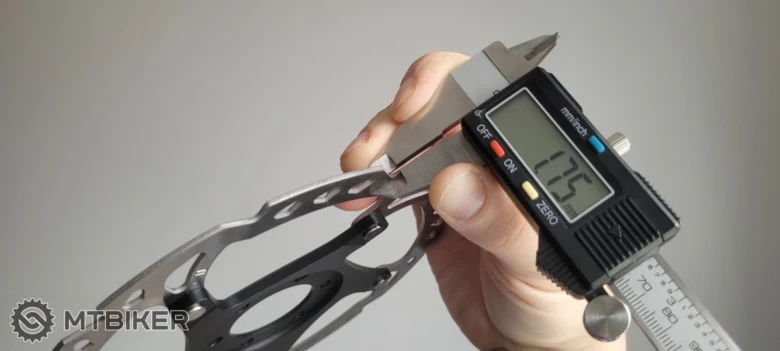

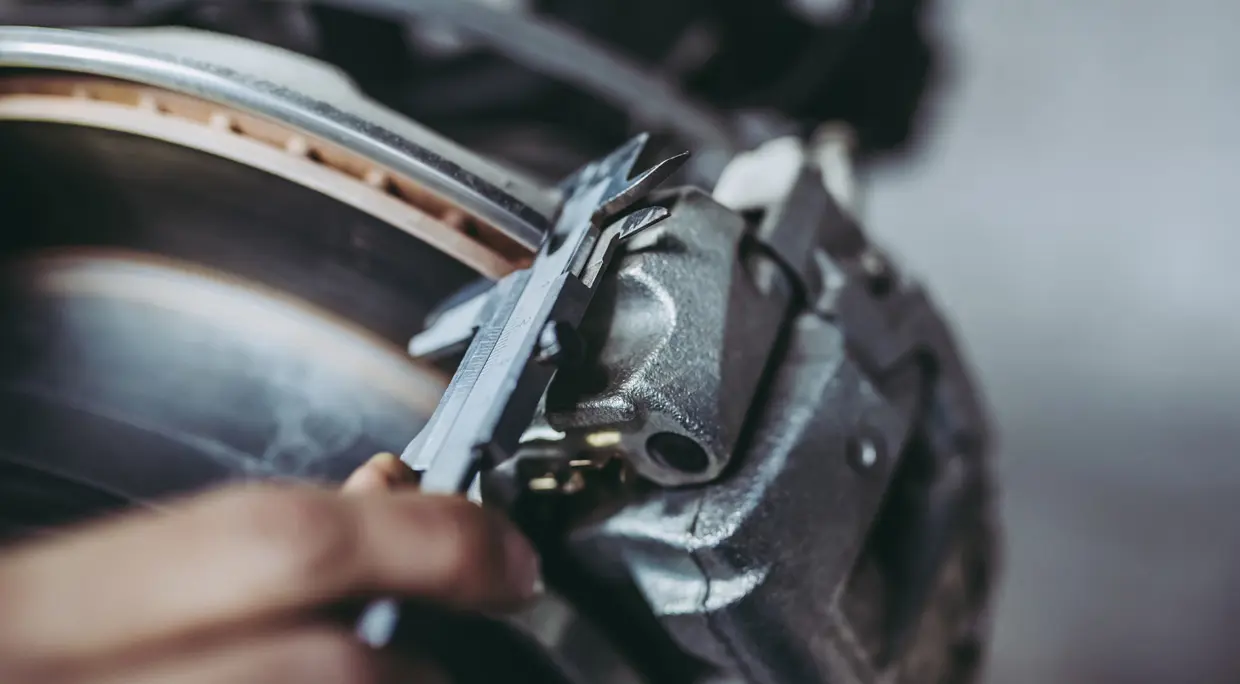

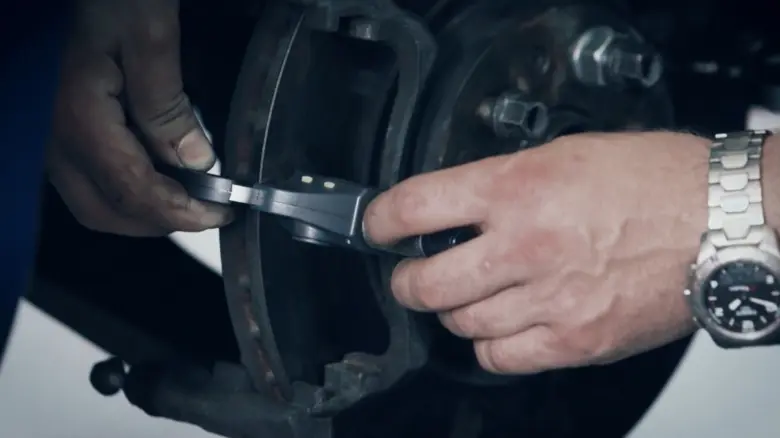

Jak správně změřit tloušťku brzdového kotouče krok za krokem
Správné měření tloušťky brzdového kotouče vyžaduje preciznost, protože i drobná odchylka může ovlivnit bezpečnost vašeho vozidla a brzdnou dráhu. Pro dosažení přesných výsledků doporučuji postupovat systematicky podle níže uvedeného návodu.
Příprava měřidla a kontrola kalibrace
Pro měření tloušťky brzdového kotouče je nejvhodnější použít třmenový mikrometr, který poskytuje výrazně vyšší přesnost než běžné posuvné měřítko. Před každým použitím je nezbytná kalibrace měřidla, při které ověříte, zda přístroj v uzavřené poloze ukazuje přesně nulu. Pokud používáte posuvné měřítko, očistěte jeho čelisti od mastnoty a nečistot, které by mohly zkreslit výsledek. Pamatujte, že správná kalibrace měřidla je základním předpokladem pro zjištění reálného opotřebení kotouče a včasnou identifikaci potřeby výměny.
Výběr a umístění měřicích bodů na kotouči
Brzdový kotouč se vlivem provozu neopotřebovává rovnoměrně, proto je nutné provést více kontrolních měření. Měřicí body volte rovnoměrně rozmístěné po obvodu kotouče, ideálně v počtu 4 až 8 pozic. Všechny body musí být situovány ve vzdálenosti zhruba 10 mm od vnějšího okraje, kde se obvykle nachází nejtenčí místo způsobené odíráním o brzdové destičky. Vyhněte se měření přímo v místech s rýhami nebo korozí, které by mohly vést k chybným závěrům o celkovém stavu komponenty.
Samotné měření a vyhodnocení výsledků
Samotný postup měření tloušťky brzdového kotouče krok za krokem zajistí objektivní posouzení stavu brzdového systému:
- Očištění kotouče – odstraňte z obou ploch kotouče veškerou nečistotu, rez a nánosy brzdového prachu pomocí drátěného kartáče.
- Nastavení měřidla – přiložte čelisti mikrometru nebo posuvného měřítka na vybraný bod v dané vzdálenosti od okraje.
- Provedení měření – zajistěte, aby měřicí plochy dosedly na kotouč celou svou plochou a nebyly šikmo.
- Zápis hodnot – zaznamenejte tloušťku na všech 4 až 8 bodech a určete nejnižší naměřenou hodnotu.
Odborná rada: Jako rozhodující pro stav kotouče vždy berte nejnižší naměřenou hodnotu. Pokud tato hodnota klesne pod limit stanovený výrobcem, je nutná výměna brzdových kotoučů. Častá chyba: Mnoho řidičů měří pouze na jednom místě, čímž přehlédnou lokální vytenčení, které může způsobit prasknutí kotouče. Jak uvádí dTest, bezpečnost brzdového systému je kritická, proto u kotoučů nikdy neriskujte. Měření se hodí pro každého, kdo provádí údržbu svépomocí, ale není vhodné pro laiky bez základní technické průpravy, kteří by mohli nesprávnou manipulací poškodit měřidlo nebo chybně interpretovat naměřená data.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Důsledky používání brzdového kotouče pod minimální tloušťkou
Rizika jízdy s podlimitními brzdovými kotouči
Když tloušťka brzdového kotouče klesne pod výrobcem stanovenou mez, materiál již nedokáže efektivně odvádět teplo vznikající třením. Použití kotouče pod minimální tloušťkou přímo způsobuje kritické přehřívání, které často přesahuje hranici 200 °C. Při takto vysokých teplotách dochází k varu brzdové kapaliny a vzniku bublin páry v systému, což vede k propadnutí brzdového pedálu a výraznému prodloužení brzdné dráhy. Tenký materiál navíc ztrácí mechanickou pevnost a schopnost tepelné akumulace, což zvyšuje riziko vzniku tepelných prasklin při prudkém brzdění.
Technické důsledky a projevy opotřebení
Opotřebení kotouče pod bezpečnou hranici se projevuje nejen ztrátou brzdného účinku, ale i mechanickou nestabilitou celého brzdového systému. Zde jsou hlavní technické následky:
- Deformace kotouče vlivem tepelného namáhání vede k neustálým vibracím při brzdění.
- Zvýšená axiální házivost způsobuje nerovnoměrné sjíždění brzdové destičky a zrychlené opotřebení ložisek kola.
- Tenká stěna kotouče ztrácí strukturální integritu, což zvyšuje riziko vzniku prasklin při prudkém brzdění.
- Snížená tloušťka kotouče omezuje schopnost pístků brzdového třmenu, které se mohou vysunout příliš daleko a zaseknout.
Odborná rada: Pokud při brzdění cítíte pulzování do pedálu nebo volantu, okamžitě proveďte měření brzdových kotoučů mikrometrem s přesností na setiny milimetru. Častá chyba je spoléhat se pouze na vizuální kontrolu, která neodhalí vnitřní strukturální změny materiálu ani přesnou hodnotu opotřebení kotouče. Výměna brzdových kotoučů je nezbytná vždy, když hodnota tloušťky dosáhne výrobcem definovaného limitu (MIN TH), bez ohledu na to, zda brzdové destičky ještě vykazují dostatečnou vrstvu třecího materiálu. Tato výměna se hodí pro každého řidiče dbajícího na bezpečnost, zatímco pro sportovní jízdu nebo vysoké zatížení vozidla je jakékoli podlimitní opotřebení zcela nepřípustné. Při měření vždy zohledněte, že minimální tloušťka brzdového kotouče pro běžné osobní vozy, jako je například Škoda Octavia, bývá výrobcem přesně specifikována v technické dokumentaci a její překročení přímo ovlivňuje brzdnou dráhu.
Jak změřit axiální házivost brzdového kotouče a její význam
Axiální házivost představuje boční odchylku brzdového kotouče od ideální roviny při jeho otáčení. K jejímu přesnému zjištění slouží číselníkový úchylkoměr, který upevníte na pevnou část těhlice. Pro bezpečný provoz se normativní hodnoty axiální házivosti pohybují v rozmezí 0,06 až 0,15 mm, zatímco náboj kola by neměl vykazovat odchylku vyšší než 0,02 mm.
Nadměrná házivost se projevuje nepříjemnými vibracemi do volantu při brzdění, což přímo snižuje brzdný výkon. Častou chybou při servisu je zaměření pouze na tloušťku brzdového kotouče, aniž by se prověřila jeho rovinnost. Pokud vás zajímá, jak správně změřit tloušťku brzdového kotouče, vždy použijte mikrometr, nikoliv posuvné měřítko, které nezachytí vyjeté drážky. Pravidelná kontrola těchto parametrů je zásadní, protože opotřebení kotouče často probíhá nerovnoměrně. Pokud házivost překročí doporučené limity, je nutná výměna brzdových kotoučů i destiček, aby se předešlo dalšímu poškozování podvozkových dílů. Tato kontrola se hodí zejména při montáži nových komponent, pro koho se však tento postup nehodí, je laik bez základního měřicího vybavení, v takovém případě doporučuji návštěvu odborného servisu.
Frekvence kontroly a faktory ovlivňující životnost brzdových kotoučů
Pravidelná údržba brzdového systému přímo ovlivňuje vaši bezpečnost na silnici, proto je nutné sledovat stav komponentů v závislosti na intenzitě provozu. Znalost toho, jak často kontrolovat tloušťku brzdových kotoučů a destiček, vám pomůže předejít nečekaným nákladům na servis i nebezpečnému prodloužení brzdné dráhy.
Doporučené intervaly měření tloušťky kotoučů
Odborníci doporučují provádět měření brzdových kotoučů pravidelně každých 10 000 až 20 000 km. Pokud vozidlo využíváte v náročném městském provozu, zkraťte tento interval na 6 měsíců. Včasná kontrola odhalí nejen úbytek materiálu, ale i případnou axiální házivost, která způsobuje vibrace do volantu. Pro konkrétní modely, jako je například minimální tloušťka brzdového kotouče pro Škoda Octavia 2, vždy nahlédněte do servisní dokumentace výrobce. Přesná kalibrace měřidla je při tomto procesu klíčová pro dosažení objektivních výsledků.
Faktory ovlivňující rychlost opotřebení kotoučů
Životnost brzdových kotoučů zásadně závisí na vašem stylu jízdy a provozních podmínkách. Prudké brzdění zvyšuje opotřebení kotouče až o 30 až 40 % oproti plynulému zpomalování.
- Agresivní styl jízdy s častým brzděním v nízkých rychlostech.
- Používání nekvalitních nebo příliš tvrdých brzdových destiček.
- Nadměrné zatížení vozidla při jízdě v kopcovitém terénu.
- Vliv posypových solí a koroze na konstrukci brzdového systému.
Častá chyba: Mnoho řidičů mění pouze destičky a ignoruje tloušťku kotouče, což vede k jeho přehřívání. Tento postup se hodí pouze pro vozidla s minimálním opotřebením, nikoliv pro starší kotouče blížící se limitu.
Specifika měření a materiálové vlivy na minimální tloušťku brzdových kotoučů
Materiál brzdového kotouče přímo určuje minimální tloušťku a ovlivňuje přesnost měření brzdových kotoučů během provozu. Správné posouzení stavu vyžaduje znalost vlastností použité slitiny a pochopení vlivu tepelného zatížení na opotřebení kotouče.
Typy materiálů a jejich charakteristiky
Nejběžnějším materiálem pro běžné osobní vozy zůstává šedá litina, která vyniká schopností pohlcovat teplo, ale vyžaduje častější kontrolu kvůli korozi. Ocelové kotouče, často využívané v motocyklovém sportu, nabízejí vyšší pevnost v tahu, zatímco moderní kompozitní materiály nebo karbon-keramika vykazují minimální tepelnou roztažnost a výrazně delší životnost.
| Materiál kotouče | Typická minimální tloušťka | Hlavní charakteristika |
|---|---|---|
| Šedá litina | 1,5 – 2,5 mm úbytek | Vysoká tepelná kapacita |
| Ocel (slitina) | 1,0 – 2,0 mm úbytek | Vysoká mechanická odolnost |
| Kompozit | 0,5 – 1,0 mm úbytek | Minimální opotřebení |
Vliv teplotních cyklů a stárnutí na bezpečnost
Opakované teplotní cykly přesahující hranici 200 °C způsobují strukturální stárnutí materiálu, což vede k mikrotrhlinám a snížení strukturální integrity. Přehřívání kotouče může způsobit axiální házivost, která zkresluje měření tloušťky brzdového kotouče a snižuje účinnost, jakou vyvíjejí brzdové destičky. Častá chyba spočívá v ignorování těchto změn, což vede k selhání brzdového systému i při zachování nominální tloušťky materiálu.
Odborná rada: Pokud kotouč vykazuje známky tepelného namáhání, jako jsou modré skvrny nebo hluboké drážky, výměna brzdových kotoučů je nezbytná bez ohledu na naměřenou tloušťku. Tento postup se hodí pro řidiče preferující dynamický styl jízdy, zatímco pro klidný městský provoz postačí standardní servisní intervaly.
Správná výměna brzdových kotoučů a montážní postupy
Výměna brzdových kotoučů se provádí vždy po obou stranách nápravy současně, aby byl zajištěn rovnoměrný brzdný účinek. O výměně rozhoduje dosažená minimální tloušťka brzdového kotouče, která je vyražena na hraně každého dílu. Pokud je tloušťka kotouče pod tímto limitem, prodlužuje se brzdná dráha a hrozí prasknutí materiálu. Pokud vás zajímá, kolik stojí výměna brzdových kotoučů a jak ovlivňuje tloušťka konečnou cenu, počítejte s tím, že kromě kotoučů je nutné vždy instalovat i nové brzdové destičky.
- Očištění náboje – pomocí drátěného kartáče odstraňte z dosedací plochy náboje kola veškerou korozi a nečistoty pro zamezení axiální házivosti.
- Nasazení kotouče – očistěte brzdový kotouč od konzervační vrstvy brzdovým čističem a osaďte jej na náboj.
- Zajištění šrouby – zašroubujte upevňovací šrouby a dotáhněte je předepsaným momentem, který se u většiny vozidel pohybuje kolem 6 Nm.
Odborná rada: Častou chybou je zanedbání očištění náboje, což způsobí vibrace do volantu při brzdění. Tato výměna se hodí pro technicky zdatné řidiče, ale rozhodně se nehodí pro ty, kteří nemají momentový klíč a základní dílenské vybavení.
Časté dotazy a odpovědi k měření a minimální tloušťce brzdových kotoučů
Otázka: Jaká je minimální tloušťka brzdového kotouče u osobních aut?
Minimální tloušťka brzdového kotouče u běžných osobních vozů se obvykle pohybuje v rozmezí 1,5 až 2,5 mm pod nominální hodnotu. Přesný limit pro váš model vždy naleznete vyražený přímo na těle kotouče pod označením MIN TH.
Otázka: Jak často je potřeba měřit tloušťku brzdových kotoučů?
Kontrolu doporučuji provádět při každé výměně brzdových destiček, nebo minimálně jednou za 10 000 až 20 000 km. Pravidelné měření brzdových kotoučů včas odhalí nerovnoměrné opotřebení kotouče.
Otázka: Jak správně změřit tloušťku brzdového kotouče?
Použijte mikrometr, který zajistí potřebnou přesnost na setiny milimetru, a měřte na 4 až 8 místech po obvodu. Měření provádějte zhruba 10 mm od vnějšího okraje, kde nedochází k tvorbě nálitku.
Otázka: Co znamená označení MIN TH na brzdovém kotouči?
Tento údaj definuje minimální tloušťku brzdového kotouče, při které je ještě zaručena strukturální integrita materiálu. Jakmile se tloušťka přiblíží této hranici, je nutná okamžitá výměna brzdových kotoučů.
Otázka: Jak poznat, že je brzdový kotouč sjetý?
Kotouč je považován za sjetý, pokud jeho aktuální rozměr klesne pod hodnotu MIN TH. Mezi další varovné signály patří vibrace do volantu při brzdění nebo viditelné praskliny na třecí ploše.
Otázka: Co se stane, když používám kotouč pod minimální tloušťkou?
Extrémně tenký materiál ztrácí schopnost odvádět teplo, což vede k přehřívání nad 200 °C. Následkem je riziko deformace kotouče, tvorba bublin v brzdové kapalině a výrazné prodloužení brzdné dráhy.
Otázka: Jak změřit axiální házivost brzdového kotouče?
K měření axiální házivosti použijte číselníkový úchylkoměr upevněný na magnetickém stojanu. Hodnota házivosti by u běžných vozů neměla překročit 0,06 až 0,15 mm, jinak hrozí pulzování brzdového pedálu.
Otázka: Proč je důležité měřit tloušťku na více místech kotouče?
Opotřebení kotouče není nikdy zcela rovnoměrné kvůli vlivu prachu a nečistot. Měřením na více bodech získáte objektivní obraz o stavu celého brzdového systému.
Otázka: Jaký vliv má styl jízdy na opotřebení brzdového kotouče?
Agresivní styl jízdy s častým brzděním z vysokých rychlostí zvyšuje opotřebení kotouče až o 40 %. Vysoké tepelné namáhání urychluje degradaci materiálu i brzdových destiček.
Otázka: Co dělat, pokud zjistím tloušťku pod minimální hodnotou?
V takovém případě je nutná okamžitá výměna brzdových kotoučů na celé nápravě. Nikdy neměňte pouze jeden kotouč, vždy je nutné zachovat rovnoměrný brzdný účinek na obou stranách.
Otázka: Jaký je správný utahovací moment při montáži brzdových kotoučů?
Při montáži vždy použijte momentový klíč a řiďte se předpisem výrobce vozidla. Nesprávné dotažení může způsobit napětí v materiálu a následnou deformaci kotouče za provozu.
Otázka: Mohu měřit tloušťku kotouče bez speciálního nářadí?
Měření bez mikrometru nebo posuvného měřítka je nepřesné a nedoporučuji jej. Běžný metr nebo pravítko neumožní zjistit opotřebení na setiny milimetru, což je pro bezpečnost zásadní.
Otázka: Jaká je průměrná životnost brzdových kotoučů?
Životnost se obvykle pohybuje v rozmezí 80 000 až 112 000 km. Tento interval se však liší podle typu brzdových destiček a provozních podmínek.
Otázka: Může materiál kotouče ovlivnit minimální tloušťku?
Ano, litinové kotouče mají jiné limity než kompozitní nebo keramické. Vždy se řiďte dokumentací k vašemu konkrétnímu typu brzdového kotouče.
Otázka: Jak se liší minimální tloušťka u různých modelů aut?
Rozdíly jsou dány hmotností vozu a výkonem brzdové soustavy. Například u lehčích vozů jsou limity nižší než u výkonných sportovních automobilů s velkými kotouči.
Otázka: Jak ovlivňuje přehřívání kotouče bezpečnost brzd?
Přehřátý kotouč snižuje koeficient tření mezi destičkou a kotoučem, což vede k tzv. vadnutí brzd. V kritických situacích pak auto nereaguje na pedál tak, jak by mělo.
Otázka: Proč je důležité očistit náboj před montáží nového kotouče?
Jakákoliv nečistota nebo rez na dosedací ploše náboje způsobí, že kotouč nebude sedět dokonale rovně. To vede k axiální házivosti, která se projeví nepříjemnými vibracemi do volantu.
Otázka: Jak poznám, že je potřeba měnit brzdové kotouče?
Výměna je nutná při dosažení limitu MIN TH, při výskytu hlubokých rýh, korozi přesahující 20 % plochy nebo při zjevné deformaci. Odborná rada: Nečekejte, až se kotouč zvlní, pravidelná kontrola je nejlevnější pojistkou.
Nejčastější chyby při měření tloušťky brzdových kotoučů
Častou chybou je měření v místě, kde se na okraji kotouče vytvořil nálitek z nerezivějícího materiálu. Tento nálitek zkresluje výsledky, proto vždy měřte v pracovní ploše kotouče. Dalším problémem je používání neočištěného měřidla; kalibrace měřidla musí být vždy provedena na čistých plochách, aby nedošlo k chybě v řádu desetin milimetru.
Pro koho se výměna kotoučů hodí a pro koho ne
Výměna kotoučů se hodí pro každého řidiče, jehož kotouče dosáhly limitu opotřebení, nebo vykazují mechanické poškození. Naopak, pokud je tloušťka stále nad limitem a kotouč není zvlněný či prasklý, není nutné jej měnit pouze na základě nájezdu kilometrů. Vždy však doporučuji konzultaci s mechanikem, pokud si nejste jistí stavem brzdové soustavy.
