Kompletní průvodce umístěním a výměnou pojistek ve Ford Fusion
Pojistková skříňka ve Ford Fusion se nachází ve dvou hlavních zónách, konkrétně pod palubní deskou u řidiče a v motorovém prostoru u akumulátoru. Správná diagnostika pojistek Ford vám umožní rychle identifikovat vadný obvod a výměna pojistky Ford Fusion pak vyžaduje pouze základní kleště a náhradní díl se stejnou ampérovou hodnotou.
📋 Shrnutí v bodech
- Ford Fusion má pojistkové skříňky umístěné pod kapotou a v interiéru vozu, typicky pod palubní deskou na straně řidiče.
- Ve voze se používají blade pojistky v velikostech mini, standard a maxi, které jsou barevně kódovány podle ampérů (např. červená = 10 A, zelená = 30 A).
- Výměna pojistky zahrnuje vypnutí zapalování, identifikaci vadné pojistky a výměnu za novou se stejnou hodnotou ampérů.
- Cena jedné náhradní pojistky se pohybuje mezi 10 až 50 Kč, výměna je rychlý a bezpečný proces, pokud se dodrží správný postup.
- Pro bezpečnou výměnu je vhodné mít speciální kleště na pojistky a vyhýbat se kontaktu s vodou či vlhkostí během manipulace.
Umístění pojistkových skříněk ve Ford Fusion podle modelu a roku výroby
U vozu Ford Fusion se pojistková skříňka nachází na dvou hlavních místech, přičemž konkrétní umístění pojistky ve Ford Fusion závisí na elektrickém obvodu, který potřebujete zkontrolovat. Primární pojistky Ford Fusion jsou uloženy v motorovém prostoru pod kapotou a sekundární pojistková skříňka Ford Fusion je umístěna v interiéru pod palubní deskou na straně řidiče. Tato konfigurace zůstává standardem pro většinu motorizací bez ohledu na rok výroby.
Kde hledat pojistkové skříňky podle motorizace
Umístění a schéma pojistek Ford Fusion se může mírně lišit podle typu použitého motoru, proto při diagnostice pojistek Ford vždy ověřte aktuální manuál pro váš konkrétní vůz:

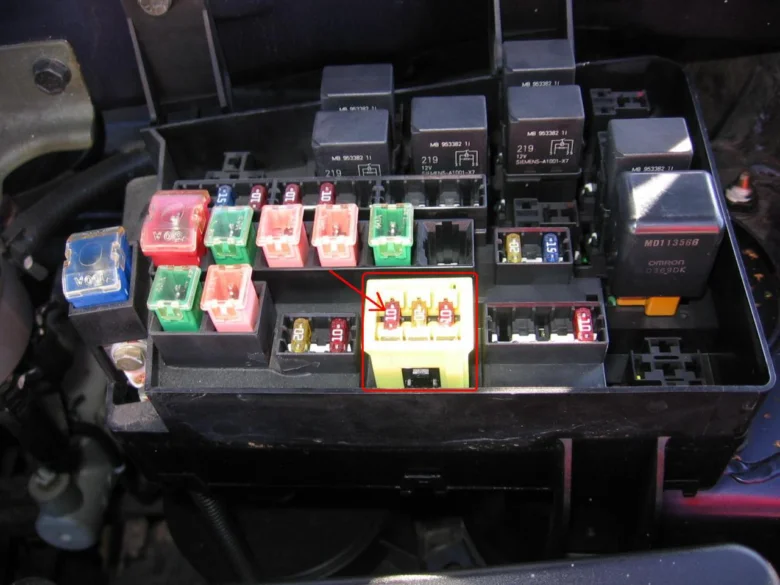

- Motor 1,25l Duratec-16V a 1,4l Duratec-16V: hlavní skříňka pod kapotou v blízkosti akumulátoru.
- Motor 1,6l Duratec-16V a 1,4l Duratorq-TDCi: pojistkové boxy jsou přístupné po odklopení krytů v motorovém prostoru.
- Motor 1,6l Duratorq-TDCi: specifické rozložení silových pojistek v motorovém prostoru vyžaduje opatrnost při manipulaci.
Při hledání odpovědi na otázku, kde jsou pojistky ve Ford Fusion umístěny, vždy nejprve zkontrolujte interiér, kde se nachází většina ovládacích prvků komfortní elektroniky. Bezpečnost při výměně pojistek vyžaduje vypnuté zapalování a vyjmutý klíč ze spínací skříňky. Častá chyba: neodborné otevírání krytu pojistkové skříňky pomocí kovových šroubováků, které mohou poškodit plastové úchyty nebo způsobit zkrat. Výměna pojistky Ford Fusion se provádí výhradně za typ se shodnou proudovou hodnotou v ampérech. Tento systém se hodí pro běžné uživatele provádějící základní údržbu, avšak pro rozsáhlejší diagnostiku elektroinstalace doporučuji konzultaci s odborným servisem.
Jak identifikovat a diagnostikovat vadnou pojistku ve Ford Fusion
Správná diagnostika elektrického systému vyžaduje systematický přístup, abyste rychle zjistili, která pojistka je ve Ford Fusion spálená a zda se jedná o náhodnou poruchu či hlubší technický problém. Před jakoukoli manipulací vždy dbejte na bezpečnost při výměně pojistek a ujistěte se, že máte vypnuté zapalování.
Vizuální kontrola pojistky
Vadná pojistka se nejčastěji projeví přerušením kovového vodiče uvnitř průhledného plastového těla. Pokud je vodič uvnitř pojistky přetržený nebo je plastové pouzdro očouzené, je součástka nefunkční. Při vizuální kontrole v pojistkové skříňce Ford Fusion si všímejte i deformací plastu, které značí lokální přehřívání. Pokud je pojistka vizuálně v pořádku, ale zařízení stále nefunguje, použijte pro přesnější diagnostiku pojistek Ford multimetr.
Kontrola pojistky multimetrem
Multimetr nastavte na režim měření kontinuity nebo odporu. Přiložte měřicí hroty na oba kovové kontakty na vrchní straně pojistky. Pokud multimetr pípne nebo zobrazí hodnotu blízkou nule, pojistka je v pořádku. Pokud přístroj nereaguje, pojistka nevede proud a je nutná její výměna. Tento postup spolehlivě ověří typy pojistek ve Ford Fusion, u kterých není vizuální přerušení vodiče zřetelné.
Příčiny přepalování pojistek
Opakované přepalování pojistek způsobuje elektrický zkrat v obvodu nebo vysoký odběr proudu připojeným zařízením. Pokud nová pojistka okamžitě praskne, hledejte poškozenou kabeláž nebo vadné zařízení.
- Vypnutí zapalování – zajistí bezpečnost při výměně pojistky Ford Fusion a zabrání zkratu.
- Vyjmutí pojistky – použijte kleště pro pojistky Ford Fusion, abyste nepoškodili okolní sloty.
- Kontrola obvodu – prověřte, zda připojený spotřebič nevykazuje známky přehřívání.
Odborná rada: Častá chyba je vkládání pojistky s vyšší ampérovou hodnotou, než předepisuje výrobce, což může vést k roztavení kabeláže nebo požáru vozidla. Tato diagnostika se hodí pro běžnou údržbu, ale pokud se závada vrací, doporučuji odborný servis.
Postup výměny pojistky krok za krokem ve Ford Fusion
Samotná výměna pojistky Ford Fusion vyžaduje klidný přístup a dodržení přesného postupu, abyste předešli poškození elektroinstalace. Následující návod popisuje, jak postupovat při výměně pojistky ve Ford Fusion krok za krokem, aby byla zajištěna maximální bezpečnost při výměně pojistek.
Příprava na výměnu pojistky
Před zahájením práce je klíčová bezpečnost při výměně pojistek. Vždy vypněte zapalování a vytáhněte klíček ze spínací skříňky, čímž eliminujete riziko zkratu. Připravte si správné typy pojistek ve Ford Fusion, které odpovídají hodnotám v manuálu. Pro manipulaci používejte výhradně plastové kleště na pojistky, které jsou součástí vybavení pojistkové skříňky Ford Fusion. Vyhněte se použití kovových šroubováků, které mohou způsobit nechtěný výboj nebo poškození okolních komponentů v úzkém prostoru.
Vyjmutí vadné pojistky
Po otevření krytu pojistkové skříňky Ford Fusion identifikujte nefunkční obvod podle schématu na vnitřní straně krytu. Vadná pojistka má obvykle přerušený kovový drátek uvnitř průhledného plastového těla. Uchopte ji pevně plastovými kleštěmi na pojistky a opatrným tahem přímo směrem ven ji vytáhněte z patice. Častá chyba: při vytahování nepoužívejte páčení do stran, protože hrozí vylomení plastového lůžka nebo poškození sousedních kontaktů v diagnostice pojistek Ford.
Vložení nové pojistky a kontrola
Při vkládání nové pojistky musíte bezpodmínečně dodržet stejnou hodnotu ampérů, jakou měla původní součástka. Nikdy nenahrazujte pojistku silnější variantou, jinak riskujete přehřátí vodičů a vznik požáru.
- Zasunutí pojistky – novou pojistku vložte prsty nebo kleštěmi přímo do volné patice a jemně domáčkněte.
- Zapnutí zapalování – otočte klíčkem do první polohy pro aktivaci elektrických okruhů.
- Kontrola funkčnosti – vyzkoušejte zařízení, které dříve nefungovalo, a ověřte, zda je výměna pojistky Ford Fusion úspěšná.
Odborná rada: Pokud nová pojistka ihned po zapnutí opět praskne, nezkoušejte silnější hodnotu. Tento stav indikuje trvalý zkrat v elektroinstalaci, který vyžaduje odborný servis. Tento postup se hodí pro běžnou údržbu, ale pro složité elektrické závady vyhledejte autoelektrikáře.
Typy pojistek ve Ford Fusion a jejich rozlišení podle barvy a velikosti
Pro správnou diagnostiku pojistek Ford Fusion je nezbytné znát jejich fyzické rozdělení a barevné značení, které přímo určuje jejich elektrickou odolnost. Vůz využívá standardizované blade pojistky, které jsou navrženy pro rychlou a bezpečnou výměnu bez nutnosti použití složitých nástrojů.
Velikosti blade pojistek
Při hledání odpovědi na otázku, kde jsou pojistky ve Ford Fusion, narazíte v pojistkové skříňce Ford Fusion na tři základní fyzické tvary. Nejčastěji se setkáte s mini pojistkami, které díky svým kompaktním rozměrům šetří prostor v hustě osazených modulech. Střední velikost, označovaná jako standard pojistky, tvoří hlavní část ochrany elektrických obvodů. Pro vysokoproudé okruhy, například napájení motoru ventilátoru nebo hlavních světel, slouží robustní maxi pojistky. Správná identifikace velikosti je klíčová, neboť záměna může vést k poškození kontaktů v patici.
Barevné kódování proudu
Standardizované barevné kódování umožňuje okamžitou vizuální kontrolu, čímž výrazně usnadňuje diagnostiku pojistek Ford. Každá barva plastového těla odpovídá konkrétní ampéráži, což eliminuje riziko instalace nevhodné součástky. Při manipulaci vždy dbejte na bezpečnost při výměně pojistek a nikdy nenahrazujte spálený kus pojistkou s vyšší hodnotou, než uvádí schéma pojistek Ford Fusion.
| Barva pojistky | Ampéráž (A) | Typ velikosti |
|---|---|---|
| Světle hnědá | 5 A | Mini / Standard |
| Červená | 10 A | Mini / Standard |
| Modrá | 15 A | Mini / Standard |
| Žlutá | 20 A | Mini / Standard |
| Zelená | 30 A | Standard / Maxi |
Odborná rada: Častá chyba při opravách spočívá v použití pojistky s vyšším proudovým limitem, což může způsobit přehřátí kabeláže a v krajním případě i požár vozidla. Tento postup se hodí výhradně pro dočasné nouzové dojetí, nikoliv jako trvalé řešení.
Doporučené nástroje a bezpečnostní opatření při výměně pojistek ve Ford Fusion
Základem úspěšné práce na elektrickém systému je správná příprava a dodržení bezpečnostních opatření při výměně pojistek. Pro hladký průběh doporučuji mít připraveny speciální kleště na pojistky, které umožní pevný úchop bez rizika poškození okolních komponentů v pojistkové skříňce Ford Fusion. Vždy používejte výhradně náhradní pojistky typu blade se shodnou proudovou hodnotou, kterou uvádí schéma pojistek Ford Fusion, přičemž cena jedné pojistky se pohybuje v rozmezí 10 až 50 Kč.
Bezpečnostní zásady a postup
Bezpečnost vyžaduje striktní vypnutí zapalování a vytažení klíčku ze spínací skříňky před jakoukoliv manipulací. Práce v suchém prostředí je kritická, neboť vlhkost zvyšuje riziko zkratu nebo koroze kontaktů. Při identifikaci závady můžete využít multimetr nastavený na měření kontinuity, kde přerušení obvodu signalizuje vyhořelou pojistku.
- Kleště na pojistky: zajišťují bezpečné vyjmutí bez poškození plastového pouzdra či okolních kontaktů.
- Náhradní pojistky: mějte vždy sadu odpovídající barvy a proudového zatížení (např. červená 10 A, zelená 30 A) dle manuálu.
- Čelovka nebo pracovní svítilna: nezbytná pro dobrou orientaci v úzkém prostoru pod palubní deskou či v motorovém prostoru.
- Izolovaný šroubovák: používejte výhradně pro demontáž krytu pojistkové skříňky, nikdy ne pro manipulaci s pojistkami pod napětím.
| Nástroj | Účel použití |
|---|---|
| Kleště na pojistky | Extrakce blade pojistek z patic |
| Multimetr | Diagnostika kontinuity (přerušení) pojistky |
| Náhradní pojistky | Obnova obvodu se stejnou ampérovou hodnotou |
| Svítilna | Vizuální kontrola stavu vodičů v pojistce |
Odborná rada: Častou chybou je výměna pojistky za kus s vyšší ampérovou hodnotou, což může vést k přehřátí kabeláže a vzniku požáru. Na co si dát pozor: pokud se pojistka opakovaně přepaluje, příčinou může být zkrat ve ventilátoru, autorádiu nebo vysoký odběr neoriginálního příslušenství, kde oprava v servisu může stát 1 000 až 5 000 Kč. Výměna pojistky ve Ford Fusion se hodí pro řidiče, kteří mají základní technickou zručnost, avšak pro osoby bez zkušeností s diagnostikou pojistek Ford a řešením elektrických zkratů doporučuji návštěvu odborného servisu.
Časté chyby při výměně pojistek a jak se jim vyhnout
Při neodborném zásahu do elektrického systému vozu Ford Fusion riskujete vážné poškození kabeláže nebo řídicích jednotek. Mezi nejčastější chyby při výměně pojistky ve Ford Fusion patří zejména instalace součástky s nesprávnou ampérovou hodnotou. Použití silnější pojistky, než předepisuje výrobce, neochrání obvod při zkratu a může způsobit roztavení izolace vodičů, což vede k nákladným opravám v rozmezí 1 000 až 5 000 Kč. Diagnostika pojistek Ford vyžaduje obezřetnost a dodržování bezpečnostních protokolů, neboť i drobná chyba může vyřadit z provozu systémy jako startér, alternátor nebo světlomety.
Na co si dát pozor při manipulaci s pojistkami
- Výměna za chodu motoru představuje vysoké riziko vzniku elektrického oblouku a poškození citlivé elektroniky, proto vždy vypněte zapalování a vyjměte klíč ze spínací skříňky.
- Ignorování příčiny přepalování vede k opakovanému selhání, proto vždy prověřte, zda nedošlo ke zkratu na připojeném spotřebiči, jako je ventilátor či autorádio.
- Použití nesprávné pojistky s odlišným barevným označením ohrožuje integritu celého elektrického systému, přičemž vždy dodržujte barevné kódování (např. červená pro 10 A, zelená pro 30 A).
| Typ chyby | Důsledek | Riziko |
|---|---|---|
| Vyšší ampérová hodnota | Přehřátí vodičů | Požár elektroinstalace |
| Výměna při zapnutém zapalování | Elektrický oblouk | Poškození řídicí jednotky |
| Ignorování příčiny zkratu | Opakované přepálení | Zničení nového dílu |
Odborná rada: Pokud se pojistka přepaluje opakovaně i po výměně za správný typ, nepokoušejte se o další provizorní opravy. V takovém případě je nutná odborná diagnostika v autoservisu, kde technik prověří stav svazků a relé pomocí multimetru nastaveného na měření kontinuity. Tento postup se hodí pro majitele, kteří mají základní povědomí o elektrotechnice, zatímco laikům doporučuji při nálezu poškozené pojistkové skříňky Ford Fusion okamžitou konzultaci s autoelektrikářem.
Časté dotazy o pojistkách ve Ford Fusion
Otázka: Kde jsou pojistky ve Ford Fusion umístěny?
Pojistky jsou umístěny ve dvou hlavních skříňkách: hlavní pojistková skříňka Ford Fusion pod kapotou v motorovém prostoru a druhá pod palubní deskou na straně řidiče.
Otázka: Jak poznám, že je pojistka ve Ford Fusion spálená?
Spálenou pojistku poznáte podle přerušeného kovového vodiče uvnitř plastového těla nebo nefunkčnosti elektrického zařízení, které daná pojistka chrání.
Otázka: Jak bezpečně vyměnit pojistku ve Ford Fusion?
Bezpečnost při výměně pojistek vyžaduje vypnutí zapalování, vyjmutí klíče ze spínací skříňky, identifikaci vadné pojistky, vyjmutí kleštěmi a vložení nové se stejnou ampérovou hodnotou.
Otázka: Jaké typy pojistek používá Ford Fusion?
Vůz využívá různé typy pojistek ve Ford Fusion, konkrétně ploché blade pojistky ve velikostech mini, standard a maxi s barevným kódováním podle ampérů.
Otázka: Jaké nástroje potřebuji pro výměnu pojistky ve Ford Fusion?
Pro manipulaci se doporučují speciální plastové kleště na pojistky a sada náhradních pojistek s odpovídající hodnotou proudu.
Otázka: Co dělat, když se pojistka ve Ford Fusion opakovaně přepaluje?
Opakované přepalování signalizuje vážnější elektrický zkrat nebo vadné zařízení v okruhu, proto je nutná odborná diagnostika pojistek Ford.
Otázka: Mohu vyměnit pojistku za chodu motoru?
Ne, výměna pojistky musí probíhat vždy při vypnutém zapalování, aby nedošlo k elektrickému výboji nebo poškození řídicí jednotky.
Otázka: Jak zjistím, která pojistka chrání konkrétní zařízení?
Přiřazení pojistek naleznete pomocí schématu pojistek Ford Fusion, které je natištěno na vnitřní straně krytu skříňky nebo v uživatelské příručce.
Otázka: Jaká je cena náhradní pojistky pro Ford Fusion?
Cena jedné standardní pojistky se běžně pohybuje v rozmezí 10 až 50 Kč v závislosti na typu a výrobci.
Otázka: Je nutné mít náhradní pojistky ve vozidle Ford Fusion?
Ano, doporučuje se vozit sadu pojistek s různými ampérážemi, což zajistí rychlou opravu v případě náhlého výpadku elektroinstalace na cestách.
Otázka: Jak zjistit příčinu přepalování pojistek?
Diagnostika zahrnuje kontrolu elektrického zkratu, stavu kabeláže a odběru proudu v daném okruhu, k čemuž se nejčastěji používá multimetr.
Otázka: Mohou být pojistky ve Ford Fusion různého typu?
Ano, v elektrickém systému se kombinují různé kapacity a rozměry pojistek, starší skleněné trubičkové typy se však v tomto modelu již nevyskytují.
Otázka: Jaké jsou bezpečnostní zásady při výměně pojistek?
Vždy pracujte v suchém prostředí, vypněte zapalování a ujistěte se, že používáte pojistku se shodnou ampérovou hodnotou jako byla původní.
Otázka: Jaké jsou nejčastější chyby při výměně pojistek?
Častá chyba spočívá v použití pojistky s vyšší ampéráží, než je předepsáno, což může vést k roztavení kabeláže nebo vzniku požáru.
Otázka: Kde najdu schéma pojistek pro Ford Fusion?
Schéma je vždy dostupné na krytu pojistkové skříňky Ford Fusion nebo podrobně rozepsané v servisní příručce k vašemu vozu.
Odborná rada: Při výměně vždy dbejte na to, aby nová pojistka pevně seděla v kontaktu, volný spoj může způsobit přehřívání a další selhání. Tato výměna se hodí pro řidiče s běžnou technickou zdatností, ale pro kohokoliv bez zkušeností s elektroinstalací doporučuji návštěvu servisu.
