Kde najít startovací relé v autě a jak ho správně otestovat

Startovací relé 12V funguje jako klíčový spínač, který přenáší vysoký proud od baterie přímo do startéru vašeho vozu. Pokud po otočení klíčkem slyšíte pouze cvakání nebo motor vůbec nereaguje, může být elektrické relé v autě zablokované nebo poškozené. Následující postup vám pomůže přesně lokalizovat tuto součástku a provést efektivní kontrolu startovacího relé bez nutnosti okamžité návštěvy servisu.

Kde se nachází startovací relé v automobilu?

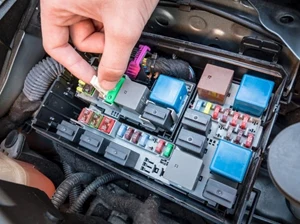

Startovací relé 12V najdete nejčastěji v motorovém prostoru, kde je součástí hlavní pojistkové skříňky umístěné v těsné blízkosti autobaterie nebo přímo u startéru. Toto umístění je technicky nutné pro minimalizaci délky silových vodičů, čímž se efektivně snižují ztráty napětí při přenosu proudu potřebného k sepnutí elektromagnetu startéru. Pokud hledáte, kde je startovací relé v autě, vždy začněte kontrolou schématu na vnitřní straně víka pojistkové skříňky.

Umístění startovacího relé v automobilu se však liší podle konstrukce konkrétního modelu:

• Moderní vozidla jako Peugeot 207 integrují startovací relé přímo do desky BSM (Boční spojovací modul), která se nachází pod levým předním podběhem kola.
• Starší typy vozidel, například některé generace Chrysler Voyager, mohou mít elektrické relé v autě skryté v sekundárních panelech pod přístrojovou deskou nebo za odkládací schránkou u řidiče.
• U většiny běžných vozů je relé snadno identifikovatelné v motorovém prostoru dle piktogramu klíče nebo startéru.

Odborná rada: Při hledání relé v pojistkové skříňce si dejte pozor na záměnu s relé palivového čerpadla nebo ventilátoru, která mají často identické fyzické rozměry. Pokud si nejste jisti polohou, vždy využijte servisní manuál k danému typu vozu, protože nesprávná manipulace může způsobit zkrat v řídicí jednotce. Pro koho se tato svépomocná lokalizace hodí? Pro majitele vozů s běžně přístupnými pojistkovými boxy. Pro koho se naopak nehodí? Pro řidiče vozidel s komplexní elektronikou, kde je startovací relé součástí zalitých modulů, jejichž rozebírání bez odborného vybavení může nenávratně poškodit elektroniku vozu.

Jak je startovací relé v autě konstruováno a připojeno?

Startovací relé 12V funguje jako elektromagnetický spínač, který umožňuje průtok vysokého proudu z baterie do startéru. Základem konstrukce je ovládací cívka, která po přivedení napětí ze spínače zapalování vytvoří magnetické pole a přitáhne vnitřní kontakt. Toto elektrické relé v autě obsahuje dvě silné svorky, které tvoří hlavní silový okruh mezi baterií a startérem. Běžným příkladem je model Bosch 0 332 209 150, kde odpor cívky obvykle dosahuje 50 až 200 ohmů.

Pochopení toho, co dělá startovací relé v autě a jak funguje, je klíčové pro správnou diagnostiku. Pokud hledáte, kde je startovací relé v autě, zaměřte se na pojistkovou skříňku v motorovém prostoru nebo pod palubní deskou. Častá chyba: záměna relé za jiný typ se stejným počtem pinů, což může poškodit elektroinstalaci. Pro každého, kdo provádí testování startovacího relé, platí, že správná funkce vyžaduje čisté kontakty bez oxidace. Tato součástka se hodí pro všechny běžné startovací systémy, ale vždy vyžaduje shodu parametrů s konkrétním vozem.

Jak správně zkontrolovat startovací relé v autě?

Pro úspěšné testování startovacího relé 12V potřebujete multimetr nastavený na měření odporu (ohmetr) a napětí (voltmetr). Následující postup vám pomůže zjistit, zda je elektrické relé v autě funkční, nebo zda se projevují příznaky vadného relé způsobující problémy se startováním.

Měření napětí baterie před testem

Před zahájením práce ověřte, zda je zdrojem problémů skutečně relé, nikoliv vybitý akumulátor. Napětí baterie musí být v klidovém stavu minimálně 12,4 až 12,6 V, což je základní předpoklad pro správné sepnutí elektromagnetické cívky. Pokud naměříte hodnoty pod 12 V, relé nemusí mít dostatek energie k vytvoření magnetického pole potřebného pro sepnutí silových kontaktů.

Test odporu cívky relé

1. Nastavení multimetru – přepněte přístroj do režimu měření odporu (Ω).
2. Přiložení sond – přiložte měřicí hroty na svorky 85 a 86, které ovládají cívku relé.
3. Vyhodnocení hodnot – zdravý odpor cívky se pohybuje v rozmezí 50 až 200 Ω, přičemž většina automobilových relé vykazuje 50 až 120 Ω.

Pokud multimetr ukazuje nekonečný odpor (OL), cívka je přerušená a relé je nefunkční. Naopak nulový nebo velmi nízký odpor pod 20 Ω signalizuje zkrat vinutí.

Měření odporu mezi silnými svorkami relé

Tento krok ověřuje, zda relé správně uzavírá silový obvod pro startér.

• Při vypnutém stavu musí být odpor mezi pracovními svorkami nekonečný.
• Po přivedení napětí 12 V na ovládací svorky 85 a 86 musí relé cvaknout.
• Sepnutý kontakt vykazuje odpor blízký nule (typicky 0,1 až 0,5 Ω).

Odborná rada: Častou chybou je testování relé bez zátěže, kdy multimetr ukáže průchodnost, ale při průtoku vysokého startovacího proudu se kontakty vlivem opálení odpojí. Tento postup se hodí pro diagnostiku v domácích podmínkách, ale pro vyloučení skrytých vad při zátěži doporučuji konzultaci v autoservisu.

Na co si dát pozor: Při měření odporu pod napětím vždy odpojte relé z pojistkové skříňky, jinak riskujete poškození multimetru nebo zkrat v elektrické instalaci vozidla.

Rychlý test startovacího relé bez měřicích přístrojů

Pokud potřebujete zjistit, zda je elektrické relé v autě příčinou potíží se startováním, můžete provést rychlý test přemostěním silných kontaktů. Tento postup vám odpoví na otázku, jak otestovat funkčnost startovacího relé v autě bez nutnosti používat multimetr a startovací relé. Při manipulaci s napětím 12V buďte maximálně opatrní, protože přemostění svorek může způsobit nečekané jiskření a přehřátí kontaktů.

1. Identifikace kontaktů – najděte na relé dvě velké svorky, které vedou silnější kabely a nejsou určeny pro ovládací cívku.
2. Přemostění svorek – propojte tyto dvě velké svorky pomocí izolovaného kovového nástroje, například šroubováku s pevnou rukojetí.
3. Vyhodnocení reakce – pokud startér po propojení okamžitě roztočí motor, je startovací relé 12V pravděpodobně vadné a vyžaduje výměnu.

Odborná rada: Tento postup slouží pouze k diagnostice, nikoliv jako oprava. Častá chyba je dlouhé držení kontaktu, které vede k poškození kabeláže nebo vzniku požáru kvůli vysokému proudu. Tento test se hodí pro nouzové ověření závady na cestách, ale pro běžné řidiče bez zkušeností s elektroinstalací doporučuji návštěvu servisu. Pokud motor ani po přemostění nereaguje, příznaky vadného relé mohou být doprovázeny jinou závadou, například vybitým akumulátorem nebo selháním samotného startéru.

Příznaky a důsledky vadného startovacího relé

Pokud hledáte odpověď na otázku, jak poznat, že je startovací relé vadné, zaměřte se na specifické projevy při startování. Vadné startovací relé 12V nejčastěji způsobuje neotočení motoru nebo slyšitelné cvakání bez následného sepnutí startéru, což přímo ohrožuje bezpečnost provozu.

• Motor se po otočení klíčkem nebo stisknutí tlačítka vůbec neotáčí, přestože palubní světla svítí.
• Relé vydává cvakavý zvuk, ale startér motor neroztočí kvůli selhání vnitřních kontaktů.
• Startér zůstává sepnutý i po nastartování motoru, což vede k jeho rychlému zničení.
• Startování doprovází pomalé nebo slabé protáčení motoru, často způsobené korozí kontaktů relé.
• Fyzické poškození relé, jako je roztavený plast, nafouknutí, vytékající zalévací hmota nebo očazené kontakty.

Důsledky jízdy s vadným relé

Jízda s vadným startovacím relé představuje značné riziko pro celou elektrickou soustavu vozidla. Zaseknuté elektrické relé v autě může způsobit přehřívání startéru, trvalý odběr proudu z baterie a následné úplné selhání startovacího systému. Častou chybou je ignorování prvních příznaků, jako je občasné cvakání, což vede k nevratnému poškození elektromotoru startéru. Doporučuji neprodleně provést testování startovacího relé, pokud zaznamenáte nepravidelnosti v chování vozu.

Odborná rada: Při kontrole multimetrem vždy ověřte, zda je napětí baterie v klidu v rozmezí 12,4 až 12,6 V. Pokud je napětí nižší, problém nemusí být v relé, ale ve vybitém akumulátoru. Pro neodborníky je vždy bezpečnější svěřit kontrolu startovacího relé autorizovanému servisu, zejména pokud je relé součástí složité elektroniky vozidla.

Jak bezpečně demontovat a namontovat startovací relé v autě?

Před zahájením manipulace s elektrickým systémem vozu je nutné zajistit maximální bezpečnost a znát přesné umístění komponentů. Správná demontáž startovacího relé 12V vyžaduje trpělivost, abyste předešli poškození citlivých plastových úchytů a konektorů v pojistkové skříňce.

Bezpečnostní opatření před demontáží

Bezpečnost je při práci s elektrickým relé v autě absolutní prioritou, proto vždy začněte odpojením záporného pólu startovací baterie. Tím předejdete nechtěnému zkratu a případnému úrazu elektrickým proudem během manipulace. Doporučuji používat ochranné rukavice a izolované nářadí, zejména pokud pracujete v těsném prostoru motorového prostoru, kde hrozí dotyk s živými částmi.

Demontáž startovacího relé

Jakmile je napájení přerušeno, identifikujte pojistkovou skříňku nebo modul BSM, kde se relé nachází. U vozidel jako Peugeot 207 je toto elektrické relé v autě integrováno přímo do desky BSM.

1. Otevření krytu – sejměte ochranný plastový kryt pojistkové skříňky nebo modulu BSM.
2. Identifikace komponentu – vyhledejte relé podle schématu na vnitřní straně víka.
3. Vyjmutí relé – použijte kleště na relé nebo prsty a tahem přímo vzhůru součástku uvolněte.

Častá chyba: při vytahování relé za něj neúměrně páčte do stran, což může nenávratně poškodit piny v základní desce BSM.

Montáž nového relé

Montáž startovacího relé provádějte v opačném pořadí, přičemž dbejte na správnou orientaci pinů a čistotu kontaktů.

1. Očištění kontaktů – zkontrolujte, zda nejsou piny v patici zoxidované.
2. Zasunutí relé – zatlačte relé do patice až na doraz, dokud neucítíte mechanické zaklapnutí.
3. Připojení baterie – po instalaci připojte záporný pól baterie a proveďte testování startovacího relé otočením klíčku v zapalování.

Na co si dát pozor: vždy ověřte, že je relé pevně usazeno, jinak může dojít k přehřívání kontaktů v důsledku vysokého přechodového odporu. Tento postup se hodí pro majitele vozů s běžnou elektřinou, nikoliv však pro hybridní systémy s vysokonapěťovými okruhy, kde je nutná odborná certifikace.

Vliv imobilizeru a dalších faktorů na funkci startovacího relé

Problémy se startem nemusí vždy znamenat mechanickou závadu, protože startovací relé 12V úzce spolupracuje s palubní elektronikou. Zde je přehled vlivů, které mohou ovlivnit správnou funkci systému.

Jak imobilizer ovlivňuje startovací relé

Pokud imobilizer neidentifikuje správný čip v klíči, řídicí jednotka aktivuje blokování startéru. V takovém případě imobilizer fyzicky přeruší elektrický signál vedoucí ke cívce relé. I když je elektrické relé v autě v pořádku, relé nesepne a motor nenaskočí. Při podezření na tento stav doporučuji diagnostiku, protože příznaky vadného relé jsou totožné s aktivním zabezpečením.

Dopad špatného uzemnění a koroze

Špatné uzemnění v motorovém prostoru zvyšuje elektrický odpor v obvodu, což zabraňuje správnému sepnutí kontaktů. Častá chyba: podcenění oxidace na svorkách. Korozní poškození konektorů totiž vede k přehřívání relé a následnému selhání. Pravidelná kontrola startovacího relé zahrnuje vizuální inspekci kontaktů a očištění od nečistot.

Vliv nízkých teplot na relé

Extrémně nízké teploty pod -20 °C ovlivňují vnitřní mechaniku relé. Ztuhnutí maziv a zvýšený odpor materiálů přímo snižují životnost relé.

Pro spolehlivou diagnostiku v těchto podmínkách použijte multimetr a startovací relé prověřte přímo v patici:

• Změřte napětí na ovládacím vstupu při otočení klíčku.
• Ověřte průchodnost spínacích kontaktů při sepnutí.
• Zkontrolujte napětí na výstupu směrem ke startéru.

Pamatujte, že testování startovacího relé se hodí pro řidiče se základní znalostí elektroinstalace, ale při podezření na poruchu imobilizeru je vždy bezpečnější navštívit autorizovaný servis.

Časté dotazy

Jak poznat špatné startovací relé?

Vadné startovací relé často nevytváří cvakavý zvuk, motor se neroztočí nebo startér běží bez nastartování motoru.

Jak zkontrolovat funkčnost startovacího relé?

Změřte odpor cívky mezi svorkami 85 a 86, mělo by být 50-200 Ω; ověřte napětí baterie nad 12,4 V a poslechněte cvaknutí relé při sepnutí.

Kde je v autě umístěno startovací relé?

Většinou je v motorovém prostoru, v pojistkové skříňce blízko baterie, výjimečně pod přístrojovou deskou nebo v modulu BSM u některých vozů.

Co dělá startovací relé v autě?

Startovací relé přenáší vysoký proud z baterie ke startéru na základě signálu ze spínače zapalování, čímž umožňuje nastartování motoru.

Jak provést rychlý test startovacího relé bez multimetru?

Izolovaným nástrojem přemostěte silné svorky relé; pokud motor startuje, relé je pravděpodobně vadné, ale test není trvalým řešením kvůli riziku jiskření.

Jak bezpečně demontovat startovací relé?

Nejprve odpojte záporný pól baterie, poté opatrně vyjměte relé z pojistkové skříňky nebo modulu BSM pomocí vhodných nástrojů.

Jak imobilizer ovlivňuje funkci startovacího relé?

Imobilizer může blokovat signál ke startovacímu relé, čímž brání sepnutí startéru a startu motoru.

Jak často kontrolovat startovací relé?

Doporučuje se kontrola relé při pravidelných servisních intervalech, například každých 20 000 km, nebo při podezření na problémy se startováním.

Jak extrémní teploty ovlivňují startovací relé?

Nízké teploty pod -20 °C mohou způsobit ztuhnutí materiálů relé a snížit jeho spolehlivost a životnost.

Co může způsobit nesprávné zapojení startovacího relé?

Nesprávné zapojení může vést k přehřátí, poškození elektrického systému a selhání startování vozidla.

Jaký je správný postup při výměně startovacího relé v autě?

Nejprve odpojte záporný pól baterie, poté demontujte staré relé a nainstalujte nové, přičemž dodržujte správné zapojení dle manuálu výrobce.

Jaké nástroje jsou potřeba pro diagnostiku startovacího relé?

K základní diagnostice postačí voltmetr nebo multimeter a zkušební kabely, které umožní ověřit přítomnost napětí a funkci relé během startování.
