Kde najít konektor pro diagnostiku auta a jak ho správně používat
Diagnostický konektor auta slouží jako brána k rychlé kontrole technického stavu vozidla prostřednictvím OBD2 diagnostiky. Jeho přesné umístění a správné používání výrazně usnadní čtení chybových kódů a umožní efektivní využití autodiagnostiky Bluetooth pro pohodlné připojení. Naučíte se, jak konektor najít a využít ho krok za krokem k detailní kontrole vašeho vozu.
📌 To nejdůležitější

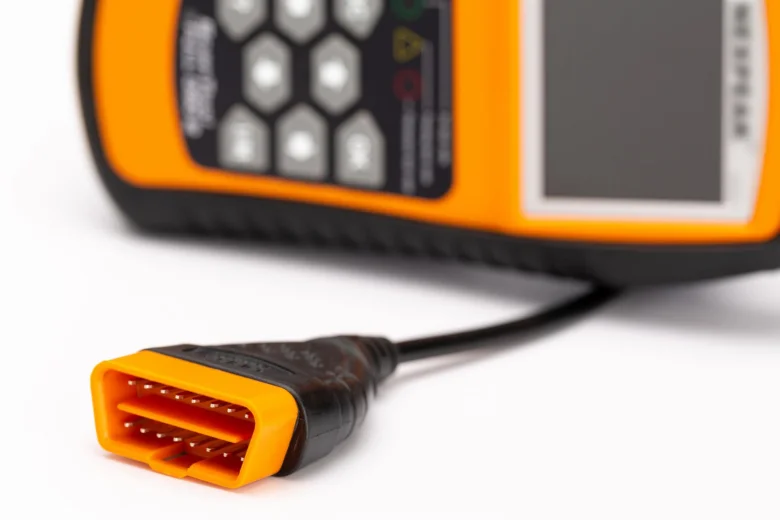

- Diagnostický konektor OBD2 má 16 pinů a obdélníkový tvar podle normy SAE-J1962.
- Konektor je v autech většinou umístěn do 50 cm od volantu, nejčastěji pod palubní deskou.
- Připojení diagnostiky vyžaduje zapnutí zapalování a často probíhá přes Bluetooth nebo Wi-Fi.
- Diagnostika umožňuje zjistit údaje jako otáčky motoru, teplotu chladiva a chybové kódy.
- Cena základních diagnostických modulů začíná na několika stovkách korun s aplikacemi v češtině.
Kde přesně najít konektor pro diagnostiku v různých modelech aut
Konektor pro diagnostiku auta podle standardu OBD2 má přesně 16 pinů a je umístěn vždy v interiéru vozidla maximálně do 50 cm od volantu. Nejčastěji jej najdete pod palubní deskou, zpravidla mezi sloupkem volantu a dveřmi řidiče, případně ve středové konzole. V některých vozech je konektor zakrytý plastovou krytkou, kterou je nutné před připojením autodiagnostiky Bluetooth nebo kabelové diagnostiky odklopit, aby bylo možné provést čtení a reset chybových kódů.
Kde přesně najít OBD2 konektor v běžných vozech
Diagnostický konektor OBD2 je definován normou SAE-J1962 a obsahuje 16 pinů pro komunikaci s řídicí jednotkou motoru a dalšími systémy vozu. V běžných osobních automobilech se konektor nachází pod palubní deskou, vždy do 50 cm od volantu, což umožňuje snadné připojení diagnostického zařízení. Nejčastější umístění je mezi sloupkem volantu a dveřmi řidiče, případně ve středové konzole pod krytkou. Při připojování je třeba krytku sejmut, aby bylo možné spolehlivě navázat spojení a provést diagnostiku včetně resetu chybových kódů.
Jak najít diagnostický konektor v různých modelech aut
Umístění OBD2 konektoru se liší podle značky a modelu vozidla. U Škody Octavia je konektor typicky umístěn pod volantem na levé straně, často za plastovou krytkou, kterou je třeba před připojením diagnostiky odklopit. U vozů BMW bývá konektor často ve středové konzoli nebo pod palubní deskou na straně řidiče. Některé modely mohou mít konektor méně přístupný, například skrytý za plastovým panelem nebo v prostoru pod sedačkou řidiče. Přesné umístění konektoru je nezbytné znát pro správné připojení OBD2 diagnostiky, která umožňuje načtení chybových kódů a jejich následný reset.
Tip: Na co si dát pozor – některé starší nebo méně běžné modely nemusí mít standardní OBD2 konektor podle normy SAE-J1962, což vyžaduje použití redukce nebo speciálního adaptéru pro správné připojení diagnostiky.
_Pro koho se to hodí:_ Pro majitele vozidel od roku 2000 (evropské benzínové) a od roku 2004 (evropské dieselové), kteří chtějí pravidelně sledovat stav vozu a provádět základní diagnostiku. _Pro koho ne:_ U vozidel starších než zhruba rok 2001 nemusí být OBD2 konektor dostupný či standardizovaný, což omezuje možnosti připojení běžných diagnostických zařízení.
Jak připojit diagnostický konektor k diagnostickému zařízení
Pro správné připojení diagnostického zařízení k OBD2 konektoru je nezbytné dodržet několik kroků, které zahrnují zapnutí zapalování vozidla a správné nastavení komunikace přes Bluetooth nebo Wi-Fi. Tento postup umožňuje efektivní načtení chyb auta pomocí diagnostických aplikací, jak doporučuje i portál Eagri.cz.
Jak připojit diagnostiku k OBD2 konektoru
Pro připojení diagnostického zařízení k OBD2 konektoru musí být zapalování vozidla zapnuto, motor však nemusí běžet. Diagnostické přístroje se často připojují bezdrátově přes Bluetooth s výchozím párovacím kódem 1234 nebo přes Wi-Fi. Po navázání spojení je třeba v aplikaci pro diagnostiku nastavit značku a rok výroby auta, což zajistí správnou komunikaci s řídicí jednotkou a přesné čtení chybových kódů.
Návod na připojení diagnostiky k autu
- Lokalizace konektoru auta – najděte OBD2 konektor, který se obvykle nachází pod palubní deskou na straně řidiče.
- Zapnutí zapalování – zapněte zapalování, ale motor nechte vypnutý.
- Aktivace diagnostického zařízení – zapněte přístroj nebo otevřete aplikaci na mobilním zařízení.
- Párování přes Bluetooth nebo Wi-Fi – připojte zařízení k OBD2 konektoru pomocí Bluetooth, zadáním kódu 1234, nebo přes Wi-Fi.
- Nastavení parametrů vozu – v aplikaci vyberte značku a rok výroby auta pro správnou komunikaci s řídicí jednotkou.
Tip: Při párování často pomáhá vypnout a zapnout Bluetooth v telefonu, aby se předešlo problémům s detekcí zařízení.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak používat diagnostiku auta krok za krokem
Příprava na diagnostiku
Diagnostický konektor OBD2 s 16 piny najdete nejčastěji pod palubní deskou na straně řidiče, obvykle do 50 cm od volantu mezi sloupkem řízení a dveřmi. Připravte si diagnostický modul nebo adaptér s podporou Bluetooth, kompatibilní s normou OBD2 a odpovídající značce a roku výroby vozidla (například od roku 2000 u evropských benzínových aut). Správná volba aplikace podle značky a modelu vozu zajistí přesné načtení chybových kódů a parametrů motoru.
Provedení diagnostiky
- Připojte OBD2 konektor diagnostického zařízení pevně do zásuvky ve vozidle.
- Zapněte zapalování, aby se aktivovala řídicí jednotka motoru a převodovky.
- Spusťte diagnostickou aplikaci na mobilním telefonu nebo PC a spárujte ji s modulem přes Bluetooth (často s názvem OBDII a kódem 1234).
- Vyberte značku, model a rok výroby vozu v aplikaci pro správnou komunikaci s řídicí jednotkou.
- Načtěte paměť chybových kódů, zkontrolujte aktuální parametry jako otáčky motoru, napětí baterie, teplotu chladiva a vzduchu v sání.
- Proveďte mazání chybových kódů a reset parametrů vozidla, pokud je to potřeba, například po opravě závady.
Časté chyby a jejich řešení
Běžnou chybou je nedostatečné zasunutí konektoru do zásuvky, což brání správné komunikaci s řídicí jednotkou. Dalším častým problémem je nesprávné spárování Bluetooth modulu s aplikací, které vyžaduje restart zařízení a opětovné párování. Nesprávné nastavení značky a roku výroby ve vybrané aplikaci vede k chybnému čtení dat nebo nemožnosti mazání chybových kódů.
Tip: Diagnostika přes OBD2 konektor je vhodná pro vozy evropské výroby od roku 2000 (benzín) a 2004 (nafta), americká od roku 1996 a asijská od roku 2000; u starších vozů nebo nestandardních konektorů může být potřeba speciální adaptér nebo profesionální diagnostika. Pro uživatele bez zkušeností s autodiagnostikou není vhodné provádět reset parametrů vozidla bez odborné konzultace, aby nedošlo k nechtěným změnám v nastavení řídicí jednotky.
Jaké informace diagnostika auta poskytuje
Diagnostika auta přes OBD2 konektor poskytuje klíčové informace o stavu vozidla. Mezi základní údaje patří otáčky motoru, teplota chladiva a napětí baterie, které pomáhají sledovat provozní parametry motoru i elektrického systému. Diagnostika rovněž zobrazuje VIN vozidla, což umožňuje přesnou identifikaci modelu a výrobce. Pomocí autodiagnostiky Bluetooth nebo připojení diagnostiky kabelem lze číst paměť chybových kódů, které odhalují konkrétní technické problémy a chyby auta. Konektor auta umožňuje také mazání chybových kódů a reset parametrů po opravě, což zjednodušuje opětovné sledování stavu.
Typické údaje z diagnostiky auta
| Parametr | Popis | Význam pro uživatele |
|---|---|---|
| Otáčky motoru | Počet otáček za minutu | Kontrola správné funkce motoru |
| Teplota chladiva | Teplota chladicí kapaliny | Prevence přehřátí motoru |
| Napětí baterie | Aktuální napětí v elektrickém systému | Stav nabití a funkčnost baterie |
| VIN | Identifikační číslo vozidla | Přesná identifikace a diagnostika modelu |
| Chybové kódy | Paměť zaznamenaných závad | Okamžité odhalení problémů a jejich oprava |
Tip: Umístění konektoru pro diagnostiku auta je většinou pod palubní deskou na straně řidiče, což usnadňuje připojení diagnostické aplikace nebo přístroje.
Používání OBD2 diagnostiky nabízí výhodu rychlého a přesného zjištění závad, což šetří čas i náklady na servis.
Jaké jsou základní bezpečnostní zásady při používání diagnostického konektoru
Při používání diagnostického konektoru OBD2 je nutné dodržovat základní bezpečnostní zásady, aby nedošlo k poškození elektrického systému vozidla nebo vzniku zkratu. Před připojením autodiagnostiky Bluetooth nebo jakéhokoliv kompatibilního zařízení vždy vypněte motor a zajistěte, že klíč je v poloze zapalování bez spuštění motoru. Při manipulaci s konektorem auta dbejte na čistotu a suchost kontaktů, aby diagnostické aplikace správně komunikovaly s vozidlem.
- Vypněte motor před připojením diagnostiky
- Používejte pouze kompatibilní a originální zařízení
- Zamezte kontaktu konektoru s vodou nebo nečistotami
- Vyvarujte se náhlých pohybů, které by mohly poškodit konektor nebo kabely
Jak připojit autodiagnostiku k OBD konektoru
Pro správné připojení diagnostiky je důležité najít umístění konektoru pro diagnostiku auta, které bývá v blízkosti řidiče pod palubní deskou. Po bezpečném zasunutí konektoru do OBD2 zásuvky lze spustit diagnostické aplikace a analyzovat chyby auta. Dodržování těchto zásad minimalizuje riziko poškození a zajišťuje efektivní připojení diagnostiky.
Jak vybrat kompatibilní diagnostickou aplikaci a zařízení
Diagnostická zařízení pro auta se dělí na kabelové, Bluetooth a Wi-Fi moduly. Kabelové připojení zajišťuje stabilní a rychlý přenos dat, ale dosah je omezen délkou kabelu, obvykle do 1,5 metru. Bluetooth moduly komunikují bezdrátově s mobilními telefony a tablety na vzdálenost až 10 metrů, přičemž párování probíhá přes standardní název OBDII a kód 1234. Wi-Fi zařízení nabízejí vyšší přenosovou rychlost a podporu více operačních systémů, ale mají vyšší spotřebu energie a někdy komplikovanější nastavení.
Diagnostická aplikace musí být kompatibilní s operačním systémem vašeho zařízení – většina podporuje Android (od verze 5.0) a iOS (od verze 11), některé aplikace jako Car Scanner jsou dostupné i pro Windows 10 a novější. Car Scanner umožňuje čtení a resetování chybových kódů, zobrazení aktuálních parametrů motoru (otáčky, teplota chladiva, napětí baterie) a podporuje přes 30 tisíc modelů vozidel včetně evropských i asijských. Pro správnou funkci je nutné zadat značku, rok výroby a typ motoru vozidla, protože diagnostika komunikuje přímo s řídicí jednotkou motoru a převodovky.
| Typ zařízení | Připojení | Kompatibilita | Výhody | Nevýhody |
|---|---|---|---|---|
| Kabelové | Přímé kabelové | Windows 10+, Android (přes adaptér) | Stabilní spojení, nízká cena | Omezený dosah, méně pohodlné |
| Bluetooth | Bezdrátové Bluetooth | Android 5.0+, iOS 11+ | Pohodlné připojení, mobilita | Občasné výpadky spojení |
| Wi-Fi | Bezdrátové Wi-Fi | Android 5.0+, iOS 11+, Windows 10+ | Vysoká rychlost, multiplatformní | Vyšší spotřeba energie, složitější nastavení |
Tip: Při výběru aplikace vždy zkontrolujte, zda podporuje váš konkrétní model a rok výroby vozidla, protože některé starší vozy před rokem 2000 (benzín) nebo 2003 (diesel) nemusí mít plnou kompatibilitu s OBD2 standardem. Častou chybou je nesprávné nastavení značky a roku vozu v aplikaci, což vede k neúplným nebo chybným datům z diagnostiky.
Pokročilé moduly, například SX OBD, nabízejí kromě základních funkcí i grafické zobrazení dat a speciální testy, jako je akcelerační test motoru. Levnější zařízení kolem 500 Kč, jako OBDclick, jsou vhodná pro běžné uživatele, kteří chtějí základní diagnostiku a reset chybových kódů. Profesionální přístroje za několik tisíc korun jsou často limitované na konkrétní značky a umožňují přístup k více řídicím jednotkám ve vozidle.
Diagnostika přes OBD2 konektor je vhodná pro většinu evropských vozidel od roku 2000 (benzín) a 2004 (diesel), stejně jako pro americká auta od roku 1996 a asijská od roku 2000. Pro vozy starší nebo s nestandardními konektory je potřeba použít redukce nebo specializované přístroje. Diagnostika trvá obvykle 3-5 minut a lze ji provést i doma, ale nenahrazuje komplexní servisní diagnostiku s přístupem k dalším jednotkám a funkcím.
Tip: Pro koho se OBD2 diagnostika hodí – pro majitele novějších vozů, kteří chtějí rychle zjistit chyby a základní parametry. Pro koho NE – pro majitele starších vozidel bez standardního OBD2 konektoru nebo pro uživatele vyžadující detailní servisní zásahy do více řídicích jednotek.
Časté dotazy k používání konektoru pro diagnostiku auta
Otázka: Kde přesně najdu diagnostický konektor v mém autě?
Diagnostický konektor OBD2 je obvykle umístěn pod palubní deskou, do 50 cm od volantu, často mezi sloupkem volantu a dveřmi nebo pod plastovou krytkou.
Otázka: Jak se připojím k diagnostice přes Bluetooth?
Zapněte zapalování, aktivujte Bluetooth na diagnostickém zařízení, spárujte se s názvem OBDII pomocí kódu 1234 a spusťte diagnostickou aplikaci.
Otázka: Kolik stojí základní diagnostické zařízení?
Cena diagnostiky začíná na několika stovkách korun, například základní OBD2 modul OBDclick stojí kolem 500 Kč.
Otázka: Jaké chyby může autodiagnostika odhalit?
Diagnostika odhalí chyby motoru, snímačů, hodnoty otevření klapky EGR a další chyby uložené v paměti řídicí jednotky.
Otázka: Co dělat, když se nedaří spárovat Bluetooth zařízení?
Zkontrolujte správnost párovacího kódu (1234), restartujte zařízení a aplikaci, případně ověřte kompatibilitu aplikace s vaším telefonem.
Otázka: Jak dlouho trvá diagnostika auta?
Celý proces trvá zpravidla 3 až 10 minut včetně čtení a vyhodnocení dat z auta.
Otázka: Je možné používat diagnostiku i na starších vozech?
Diagnostický konektor OBD2 je povinný od roku 2000 pro benzínové vozy v Evropě, starší auta nemusí mít kompatibilní konektor.
Otázka: Mohu pomocí diagnostiky nastavit vůz do továrního režimu?
Ano, některé aplikace umožňují resetovat chyby a obnovit tovární nastavení řídicích jednotek po vymazání chybových kódů.
Otázka: Jaké jsou hlavní typy diagnostických připojení?
Nejčastěji se používají kabelové spojení, Bluetooth a Wi-Fi; Bluetooth nabízí pohodlné připojení, ale může být méně stabilní.
Otázka: Jaké informace zobrazuje diagnostika auta?
Zobrazuje otáčky motoru, teplotu chladiva, napětí baterie, VIN číslo a uložené chybové kódy.
Otázka: Jak vybrat kompatibilní diagnostickou aplikaci pro můj vůz?
Vyberte aplikaci podporující OBD2 protokol a kompatibilní s rokem výroby a značkou auta, například OBD Eleven funguje s většinou vozů od roku 2001.
Otázka: Jaké jsou základní bezpečnostní zásady při používání diagnostického konektoru?
Před připojením vypněte zapalování, používejte certifikované kabely a nezasahujte do elektrických obvodů během diagnostiky, abyste zabránili poškození vozu.
