Tlumič výfuku je klíčovou součástí výfukového systému, která významně přispívá k redukci hluku motoru. Jeho konstrukce kombinuje různé komory a perforované trubky, které rozptylují a pohlcují zvukové vlny. Díky tomu dochází k efektivnímu snížení hlučnosti bez výrazného omezení výkonu vozidla.
📊 Klíčová fakta
- Tlumič výfuku snižuje hlučnost motoru až o 10-20 dB a optimalizuje průtok výfukových plynů.
- Konstrukce tlumiče obsahuje kovovou válcovou nádobu o délce 30-60 cm a průměru 10-20 cm s perforovanými trubkami a komorami.
- Materiály tlumiče jsou odolné vůči teplotám 300-500 °C, často nerezová ocel typu STS 304 nebo aluminizovaná ocel.
- Životnost běžného tlumiče je 3-5 let, přičemž tloušťka stěn by měla být minimálně 1,5 mm pro odolnost proti korozi.
- Existují speciální prvky jako rezonátory a pletence (typy FLX 2 a FLX 3) pro lepší pružnost a snížení vibrací motoru.
Princip činnosti a účel tlumiče výfuku v automobilu
Tlumič výfuku snižuje hluk motoru v průměru o 10-20 decibelů tím, že rozptyluje a pohlcuje zvukové vlny z výfukových plynů. Kromě redukce hluku tlumič optimalizuje průtok výfukových plynů, což přispívá k lepšímu výkonu vozidla a efektivnějším emisím. Princip tlumiče výfuku automobilu spočívá ve speciální konstrukci, která kombinuje rozdělení a odraz zvukových tlaků v různých komorách, čímž se snižuje hlučnost motoru.
Jak tlumič výfuku snižuje hluk motoru
- Rozděluje výfukové plyny do několika komor, kde dochází k rozptylu akustických vln
- Pohlcuje zvuk prostřednictvím speciálních materiálů tlumiče, například minerální vlny nebo perforovaných trubek
- Optimalizuje průtok plynů, čímž minimalizuje zpětný tlak a zvyšuje výkon motoru
| Parametr | Funkce | Vliv na vozidlo |
|---|---|---|
| Konstrukce tlumiče | Rozdělení a odraz zvukových vln | Snížení hluku o 10-20 dB |
| Materiály tlumiče | Absorpce akustické energie | Redukce nežádoucích zvuků |
| Montáž tlumiče | Správné umístění a upevnění | Optimální průtok plynů |
Tip: Pro správnou funkci tlumiče je nezbytné dodržet správnou montáž a použít kvalitní materiály tlumiče, protože špatně namontovaný nebo poškozený tlumič výrazně snižuje účinnost redukce hluku i výkon motoru.
Konstrukce tlumiče výfuku: materiály a základní prvky
Konstrukce tlumiče výfuku automobilu kombinuje několik klíčových prvků a speciálních materiálů, které zajišťují efektivní snížení hluku motoru a odolnost vůči vysokým teplotám výfukových plynů. V následujících podsekcích popisuji hlavní stavební části tlumiče a materiály, jež jsou pro jeho funkci nezbytné.
Materiály používané v konstrukci tlumiče výfuku
Tlumiče výfuku jsou většinou vyrobeny z nerezové oceli STS 304, která odolává teplotám až do 500 °C a zabraňuje korozi. Kromě toho se využívají slitiny hliníku s tepelnou odolností do 300 °C, které snižují hmotnost celého výfukového systému. Tyto materiály jsou klíčové pro dlouhodobou životnost a účinnou funkci reduktoru hluku motoru. Tloušťka stěn se pohybuje mezi 1,5 a 2 mm, což zajišťuje pevnost a odolnost konstrukce tlumiče.
| Materiál | Maximální teplota | Odolnost proti korozi | Výhody |
|---|---|---|---|
| Nerezová ocel STS 304 | 500 °C | Vysoká | Odolná, trvanlivá |
| Slitiny hliníku | 300 °C | Střední | Nízká hmotnost |
| Ocelové plechy | 400 °C | Nižší | Cenově dostupné |

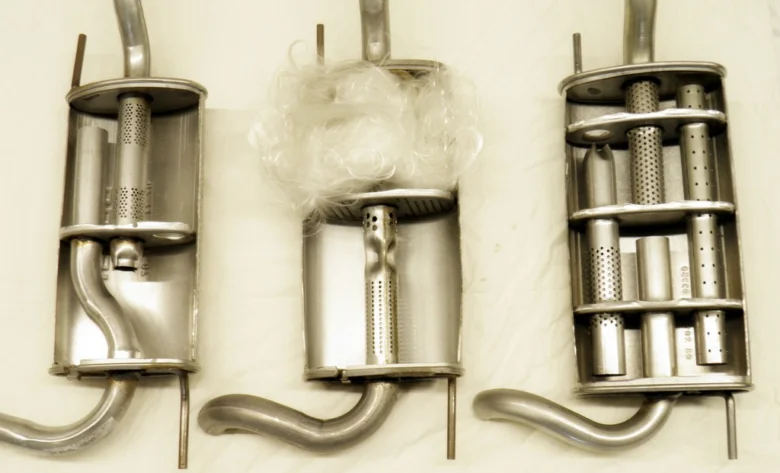

Základní konstrukční prvky tlumiče výfuku
Konstrukce tlumiče výfuku obsahuje válcovou ocelovou nádobu dlouhou 30-60 cm a průměru 10-20 cm. Uvnitř jsou perforované trubky, které umožňují průchod výfukových plynů a rozptylují tlakové vlny. Vnitřní komory a zvuková izolace dále pohlcují zvukové vlny, což vede k výraznému snížení hlučnosti. Správná montáž tlumiče a jeho konstrukční prvky jsou zásadní pro zachování optimálního průtoku výfukových plynů a minimalizaci zpětných tlaků.
Jak funguje tlumič výfuku auta?
Tlumič hluku pracuje na principu rozkladu a pohlcení zvukových vln motoru. Výfukové plyny procházejí perforovanými trubkami, kde tlakové vlny narazí na vnitřní komory a zvukovou izolaci, která je rozptyluje a snižuje jejich intenzitu. Výsledkem je snížení hluku motoru o 10-20 dB. Kromě toho konstrukce tlumiče optimalizuje průtok výfukových plynů, což může mírně zlepšit výkon vozidla a snížit emise. Na co si dát pozor: příliš silná izolace nebo nepravidelná montáž tlumiče může zvýšit zpětný tlak a tím snížit efektivitu motoru.
Typy tlumičů a jejich konstrukční prvky
Typy tlumičů výfuku a jejich konstrukční prvky mají zásadní vliv na redukci hluku motoru a vibrací celého výfukového systému. Konstrukce tlumiče zahrnuje různé materiály a prvky, které společně snižují hlučnost a zlepšují komfort jízdy.
Konstrukční prvky tlumiče výfuku a jejich vliv na hlučnost
- Rezonátory – slouží jako reduktor hluku motoru, absorbují specifické frekvence zvuku a tím výrazně snižují celkový hluk výfuku. Pomáhají eliminovat nepříjemné rezonance vznikající v trubkách.

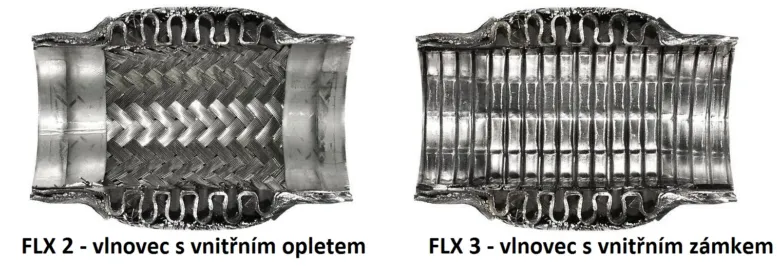

- Pletenec FLX 2 – tužší typ pletence z ocelových vláken, který minimalizuje vibrace a pevně drží konstrukci tlumiče. Díky své pevnosti zajišťuje stabilitu a odolnost vůči mechanickému namáhání.
- Pletenec FLX 3 – flexibilnější o 30 % než FLX 2, tento prvek umožňuje lepší pohlcení vibrací motoru a zvyšuje pružnost výfukového systému, což chrání spoje před praskáním při pohybu motoru.
| Typ tlumiče | Charakteristika | Vliv na hlučnost a vibrace |
|---|---|---|
| Rezonátor | Absorpce specifických frekvencí | Snižuje hluk výfuku |
| Pletenec FLX 2 | Tužší a pevnější | Minimalizuje mechanické vibrace |
| Pletenec FLX 3 | Flexibilnější o 30 % | Zlepšuje pružnost a pohlcení vibrací |
Tip: Montáž tlumiče s nevhodným pletencem často vede k rychlému poškození výfukového systému; volba správného typu pletence závisí na konstrukci motoru a požadované míře pružnosti. Pro sportovní vozy se spíše hodí flexibilnější pletenec FLX 3, zatímco u standardních modelů je vhodnější pevnější FLX 2.
Montáž, údržba a životnost tlumiče výfuku
Montáž a údržba tlumiče výfuku jsou klíčové pro jeho správnou funkci a dlouhou životnost. Dodržení přesné tolerance a pravidelná kontrola těsnosti spojů zajišťují efektivní snížení hluku a minimalizují riziko úniku výfukových plynů.
Správná montáž tlumiče
Montáž tlumiče výfuku probíhá pomocí svorek a závěsných prvků s tolerancí ±2 mm, což zabraňuje vzniku netěsností a průniku hluku. Přesná konstrukce tlumiče a správná montáž jsou základem pro maximální účinnost reduktoru hluku motoru a minimalizaci vibrací ve výfukovém systému.
Nejčastější chyby při montáži:
- Nedodržení tolerance ±2 mm
- Nedostatečné utažení svorek
- Nesprávné upevnění závěsných prvků
- Použití nevhodných materiálů těsnění
Údržba a výměna izolace
Údržba tlumiče zahrnuje pravidelnou kontrolu těsnosti spojů a stav materiálu zvukové izolace. Doporučuje se výměna izolace po 2-3 letech provozu, protože materiály tlumiče časem degradují a snižují schopnost tlumení hluku. Pravidelná údržba prodlužuje životnost tlumiče na 3-5 let a udržuje optimální funkci tlumiče hluku v automobilu.
Akustické principy tlumení zvuku ve výfukovém tlumiči
Akustické principy tlumení zvuku ve výfukovém tlumiči vycházejí z fyzikálních jevů, které umožňují efektivní redukci hlučnosti motoru. Tlumič výfuku využívá kombinaci interference, rezonance a absorpce zvuku, aby minimalizoval pronikání zvukových vln do okolí.
Interference zvuku ve výfukovém tlumiči
Interference zvukových vln nastává, když se v tlumiči výfuku setkávají vlny s opačnými fázemi, což způsobuje jejich vzájemné rušení. Tento jev snižuje hluk výfuku až o 20 decibelů, čímž tlumič hluku výrazně přispívá k tichému chodu motoru. Konstrukce tlumiče výfuku je navržena tak, aby zvukové vlny procházely přes komory a kanálky, kde dochází k interferenci zvuku.
Rezonance a její vliv na tlumení
Rezonátory v tlumiči ladí specifické frekvence zvukových vln a pomáhají eliminovat nežádoucí tóny, které by jinak zesilovaly hluk motoru. Princip tlumiče výfuku automobilu tedy zahrnuje využití rezonance k zeslabení vibrací zvukových vln a k efektivnímu tlumení hluku.
Absorpce zvuku a izolační materiály
Zvukové vlny jsou také pohlcovány izolačními materiály, jako je skelná vata nebo keramická vlákna, které odolávají teplotám až do 600 °C. Tyto materiály zajišťují absorpci zvuku a zlepšují tlumení hluku uvnitř tlumiče výfuku. Montáž tlumiče s kvalitními materiály tlumiče výrazně ovlivňuje jeho účinnost v redukci hluku motoru.
- Interference zvuku způsobuje vzájemné rušení zvukových vln
- Rezonátory využívají rezonanci k ladění a pohlcení kmitů
- Absorpce zvuku probíhá díky tepelně odolným izolačním materiálům
Tip: Pro správnou funkci tlumiče je klíčová precizní konstrukce tlumiče a správná montáž tlumiče ve výfukovém systému, aby interference i rezonance mohly působit optimálně.
Vliv tlumičů na emise a spotřebu paliva
Tlumič výfuku představuje základní komponentu výfukového systému, která ve spolupráci s katalyzátory a SCR (selektivní katalytickou redukcí) významně přispívá ke snižování emisí oxidů dusíku (NOx), uhlovodíků a oxidu uhelnatého. Konstrukce tlumiče a použití vysoce odolných materiálů minimalizují zpětný tlak, který by mohl zhoršit spalovací proces a zvýšit spotřebu paliva. Moderní systémy umožňují optimalizovat průtok výfukových plynů tak, aby motor pracoval efektivněji a spotřeboval až o 3 % méně paliva ve srovnání s výfuky bez integrovaných katalytických prvků.
Katalyzátory v tlumiči chemicky rozkládají škodlivé látky, zatímco SCR systémy využívají aditivum močoviny (AdBlue) k redukci NOx na dusík a vodu, což výrazně snižuje emise a zároveň umožňuje motoru pracovat s vyšší účinností. Správná montáž tlumiče s přesností ±2 mm a použití kvalitních těsnění zabraňují únikům plynů, které by mohly zvýšit hlučnost, emise i spotřebu paliva. Materiály jako nerezová ocel STS 304 zajišťují dlouhodobou odolnost vůči korozi a vysokým teplotám (300-500 °C), což udržuje optimální funkci tlumiče po dobu 3-5 let.
Konstrukční prvky tlumiče výfuku a jejich vliv na hlučnost a emise
| Typ tlumiče | Vliv na emise škodlivin | Vliv na spotřebu paliva | Poznámka |
|---|---|---|---|
| Standardní tlumič | Neutrální | Zvýšení spotřeby do 1 % | Tradiční konstrukce s perforovanými trubkami a izolační vatou |
| Sportovní tlumič | Zvýšení emisí NOx o 5-10 % | Zvýšení spotřeby o 2-3 % | Zvýšený průtok, nižší útlum hluku, agresivnější zvuk |
| Tlumič s integrovaným katalyzátorem | Snížení emisí NOx o 30-50 % | Optimalizace spotřeby, snížení až o 3 % | Kombinace tlumiče a katalyzátoru, vyžaduje pravidelnou údržbu |
Tip: Častou chybou je instalace sportovních tlumičů bez přizpůsobení motorového řízení, což vede k vyšším emisím a spotřebě paliva. Pro uživatele, kteří preferují nižší hlučnost a ekologický provoz, jsou vhodnější tlumiče s integrovaným katalyzátorem a SCR systémem. Naopak sportovní tlumiče se hodí pro vozy s upraveným motorem, kde je prioritou výkon a zvuk, nikoliv nízké emise.
Správná konstrukce a montáž tlumiče výfuku tedy přímo ovlivňují nejen úroveň hluku motoru, ale i ekologickou stopu a ekonomiku provozu vozidla. Vyvážený výfukový systém s kvalitním tlumičem a katalytickou technologií přispívá ke splnění emisních norem Euro 6 a připravuje vozidlo na budoucí standardy Euro 7.
Moderní technologie a budoucnost tlumičů výfuku
Moderní technologie tlumičů výfuku představují pokročilé metody snižování hlučnosti motoru a zároveň optimalizují emise a spotřebu paliva. Aktivní tlumiče hluku využívají elektronické řízení, které generuje protifázové zvukové vlny s přesností do milisekund, což umožňuje snížení hladiny hluku až o 15 dB nad běžné pasivní tlumiče. Adaptivní systémy mění vnitřní konfiguraci tlumiče v reálném čase podle otáček motoru a zatížení vozidla, čímž minimalizují zpětný tlak ve výfukovém systému a zlepšují výkon i akceleraci.
Tipy na zlepšení funkce tlumiče výfuku a snížení hluku motoru
- Integrace aktivních systémů řízených mikroprocesory pro generování protihlukových vln
- Použití adaptivních ventilů a přepážek regulujících průtok výfukových plynů dle jízdních podmínek
- Výběr nerezové oceli STS 304 nebo aluminizované oceli s minimální tloušťkou stěny 1,5 mm pro zvýšení odolnosti vůči teplotám 300-500 °C a korozi
- Precizní montáž s tolerancí ±2 mm a použití kvalitních těsnění a šroubů pro eliminaci netěsností a snížení hluku
Odborná rada: Aktivní a adaptivní tlumiče jsou vhodné především pro moderní osobní a sportovní vozy, kde je kladen důraz na komfort a výkon. Naopak u starších nebo levnějších vozidel může být investice do těchto systémů neekonomická a technicky náročná.
Sledování vývoje těchto inovací v konstrukci a principu fungování tlumiče výfuku umožňuje výrazné zlepšení akustického komfortu a ekologických parametrů vozidla bez negativního dopadu na jeho dynamiku.
Dopady sportovních tlumičů na motor a výfukový systém
Sportovní tlumiče výfuku upravují konstrukci a materiály tlumiče tak, aby snížily protitlak výfukových plynů a zlepšily průchod spalin. Reduktor hluku motoru v těchto tlumičích bývá méně restriktivní, což zvyšuje výkon motoru o 3-7 % díky lepší expanzi plynů a rychlejší odezvě škrticí klapky. Zvuk výfuku se mění na hlubší a agresivnější tón s hladinou hluku zvýšenou o 5-10 dB oproti standardním tlumičům. Tento efekt však zvyšuje teplotu výfukových plynů v systému až o 50 °C, což může vést k rychlejšímu opotřebení kovových i těsnicích částí výfuku.
Zvýšený průtok a nižší akustické tlumení znamenají větší vibrace a tepelnou zátěž na výfukový systém i motor. Komponenty jako katalyzátor a keramická vložka filtru pevných částic (DPF) mohou být namáhány více, což zkracuje jejich životnost o 20-30 % ve srovnání se standardními tlumiči. Nevhodná montáž sportovního tlumiče bez přesného dodržení tolerance ±2 mm může způsobit netěsnosti spoje, zvýšený hluk a riziko úniku škodlivých plynů.
Výhody a nevýhody sportovních tlumičů výfuku
- Zvýšení výkonu motoru o 3-7 % díky sníženému protitlaku a lepšímu průtoku spalin
- Hlubší a agresivnější zvuk s nárůstem hladiny hluku o 5-10 dB
- Použití nerezové oceli STS 304 nebo aluminizované oceli prodlužuje životnost tlumiče i při vyšších teplotách
- Snížení hlučnosti méně výrazné než u standardních tlumičů s vícekomorovou konstrukcí a skelnou vatou
- Zvýšené opotřebení výfukového systému, katalyzátoru a DPF, zkrácení jejich životnosti o 20-30 %
- Montáž vyžaduje přesné upevnění s tolerancí ±2 mm a kvalitní těsnění, jinak hrozí zvýšený hluk a únik plynů
Tip: Pro minimalizaci negativních dopadů doporučuji pravidelnou kontrolu těsnosti spojů a výměnu zvukově izolačního materiálu každé 2-3 roky. Sportovní tlumiče se hodí pro vozy s upraveným motorem a sportovní jízdou, ale nejsou vhodné pro vozy s originálními emisními systémy, kde může dojít k porušení legislativních limitů a zkrácení životnosti katalyzátoru.
Časté dotazy k konstrukci a principu tlumiče výfuku
Otázka: Jak tlumič výfuku snižuje hluk motoru?
Tlumič hluku využívá perforované trubky a akustické komory, které rozptylují a pohlcují zvukové vlny, čímž snižuje hladinu hluku až o 10-20 dB. Materiály tlumiče zároveň tlumí vibrace výfukových plynů.
Otázka: Jaké materiály se používají pro konstrukci tlumiče?
V konstrukci tlumiče výfuku dominuje nerezová ocel STS 304, aluminizovaná ocel a černá ocel s povlakem Zincalume, které odolávají teplotám 300-500 °C a korozi.
Otázka: Jak se provádí montáž tlumiče?
Montáž vyžaduje přesné upevnění pomocí svorek a závěsných prvků s tolerancí ±2 mm, aby se zabránilo únikům plynů a nežádoucímu zvýšení hluku v celém výfukovém systému.
Otázka: Jaká je životnost tlumiče výfuku?
Při běžném provozu a pravidelné údržbě vydrží tlumič 3-5 let, přičemž tloušťka stěn by neměla klesnout pod 1,5 mm.
Otázka: Co jsou rezonátory a jak fungují?
Rezonátory ladí specifické frekvence zvukových vln a pohlcují nežádoucí tóny, čímž doplňují tlumení hluku motoru.
Otázka: Jak často je třeba měnit zvukovou izolaci tlumiče?
Zvuková izolace by se měla měnit každé 2-3 roky kvůli degradaci materiálu, která vede ke zvýšení hlučnosti.
Otázka: Jaké jsou nejčastější chyby při montáži tlumiče?
Častá chyba je nedodržení montážních tolerancí a použití nekvalitních svorek, což způsobuje únik výfukových plynů a vyšší hluk.
Otázka: Jaký je princip interference zvuku v tlumiči?
Zvukové vlny se vzájemně ruší, což vede ke snížení hluku až o 20 dB díky správné konstrukci tlumiče výfuku.
Otázka: Jak sportovní tlumiče ovlivňují hluk a výkon?
Sportovní tlumiče zlepšují zvuk motoru a odezvu, ale mohou zvýšit hlučnost a způsobit rychlejší opotřebení výfukového systému.
Otázka: Co jsou aktivní tlumiče hluku?
Aktivní tlumiče využívají elektronické řízení, které optimalizuje redukci hluku a zároveň pomáhá snižovat emise a spotřebu paliva.
Otázka: Jak tlumiče výfuku ovlivňují emise?
Tlumiče spolupracují s katalyzátory, aby snižovaly emise škodlivin a optimalizovaly spotřebu paliva v moderních výfukových systémech.
Otázka: Jak se testuje hlučnost tlumičů?
Hlučnost se měří v decibelech při různých otáčkách motoru a jízdních režimech pomocí profesionálních měřicích přístrojů.
Otázka: Jak konstrukční prvky tlumiče ovlivňují hlučnost?
Perforované trubky, komory a izolační materiály společně vytvářejí akustický systém, který efektivně snižuje hlučnost výfukových plynů.
Otázka: Jaký je rozdíl mezi typy tlumičů?
Různé typy tlumičů se liší konstrukcí a účinností v tlumení zvuku, například sportovní tlumiče mají odlišnou vnitřní strukturu pro lepší výkon a zvuk.
Otázka: Jaké tipy existují pro zlepšení funkce tlumiče a snížení hluku motoru?
Doporučuje se pravidelná kontrola a výměna izolace, správná montáž s přesnými tolerancemi a volba kvalitních materiálů odpovídajících provozním podmínkám.
