Správné nastavení jehly karburátoru přímo ovlivňuje průběh výkonu motoru v oblasti středních otáček a určuje přesnou odezvu na přidání plynu. Optimalizací polohy závlačky dosáhnete ideálního poměru paliva a vzduchu, čímž eliminujete nepravidelný chod nebo přehřívání spalovacího prostoru. Tento postup doplňuje komplexní seřízení karburátoru, které zahrnuje také kontrolu hladiny v plovákové komoře a následné doladění bohatosti směsi pro volnoběžný režim.
Klíčové závěry
- Motor před seřízením zahřejte na provozní teplotu, ideálně minimálně 30 minut chodu.
- Jehla karburátoru má obvykle 3 až 4 zářezy pro nastavení bohatosti směsi.
- Optimální poloha pojistného kroužku je druhý zářez shora pro běžný provoz motoru.
- Stechiometrický poměr paliva a vzduchu v karburátoru je přibližně 1:14,7.
- Úpravy šroubů L, H a T provádějte po čtvrt otáčce, aby nedošlo ke špatnému chodu motoru.
Jak připravit motor a karburátor před nastavením jehly
Před zahájením ladění je nutné motor zahřát na provozní teplotu přibližně 80 °C, čehož dosáhnete minimálně 30minutovým provozem na volnoběh. Správné seřízení karburátoru vyžaduje čistý systém, proto po delší nečinnosti vždy vypusťte staré palivo a nechte motor doběhnout do úplného vyhasnutí, aby se předešlo zanášení trysek zbytkovými usazeninami.
- Kontrola palivového systému – prověřte těsnost hadiček a čistotu palivového filtru, který může ovlivnit nastavení bohatosti směsi.
- Zahřátí motoru – ponechte stroj v chodu na volnoběh po dobu 30 minut, aby se teplotou stabilizovala vůle a viskozita oleje.
- Inspekce vzduchového filtru – očistěte nebo vyměňte filtrační vložku, neboť zanesený filtr způsobuje chybnou interpretaci bohatosti směsi při ladění.
Odborná rada: Častá chyba při nastavování jehly karburátoru spočívá v ladění studeného motoru, což vede k následnému přehřívání a zadření pístu.
Nastavení během záběhu motoru
Během prvních 1500 km, kdy probíhá záběh motoru, je nutné udržovat nastavení jehly karburátoru v režimu mírně bohatší směsi. Vyšší podíl paliva zajišťuje lepší vnitřní chlazení a mazání, což chrání kluzné plochy válce před nadměrným třením. Optimalizace výkonu motoru tímto způsobem probíhá postupně. Uživatelům se tato metoda hodí pro prodloužení životnosti stroje, zatímco pro závodní účely nebo okamžitou maximální zátěž není tento postup vhodný.
Jak nastavit správnou hladinu paliva v plovákové komoře
Správná hladina paliva v plovákové komoře je zásadní pro plynulé nastavení bohatosti směsi a celkovou stabilitu chodu motoru. U karburátoru Jikov 2917 PSb musí hladina paliva přesně lícovat s úrovní plechového kroužku na plováku. Pokud je hladina příliš vysoká, dochází k přelévání motoru, zatímco příliš nízká hladina způsobuje kolísání otáček při zátěži.
- Demontáž víka plovákové komory – odšroubujte šrouby karburátoru a opatrně sejměte víko, abyste nepoškodili těsnění.
- Kontrola stavu plováku – prověřte, zda plovák není prasklý a volně se pohybuje na svém čepu.
- Úprava polohy plíšku – opatrně přihněte mosazný plíšek, který ovládá jehlový ventil, a to vždy pouze o zlomky milimetru.
- Ověření hladiny – po každém přihnutí plíšku sestavte karburátor a vizuálně zkontrolujte, zda hladina odpovídá rysce na tělese.
Odborná rada: Častou chybou je příliš silný tlak na jehlový ventil, který může způsobit jeho netěsnost. Nastavení plováku karburátoru se hodí pro uživatele, kteří chtějí stabilizovat volnoběh, ale není vhodné pro motory s vadným těsněním jehlového ventilu, kde je nutná výměna dílu. Pamatujte, že správné nastavení jehly karburátoru navazuje až po zajištění správné hladiny paliva v komoře.

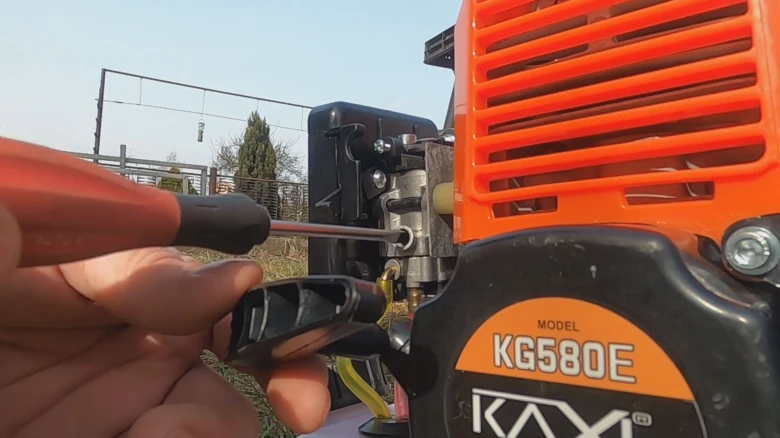

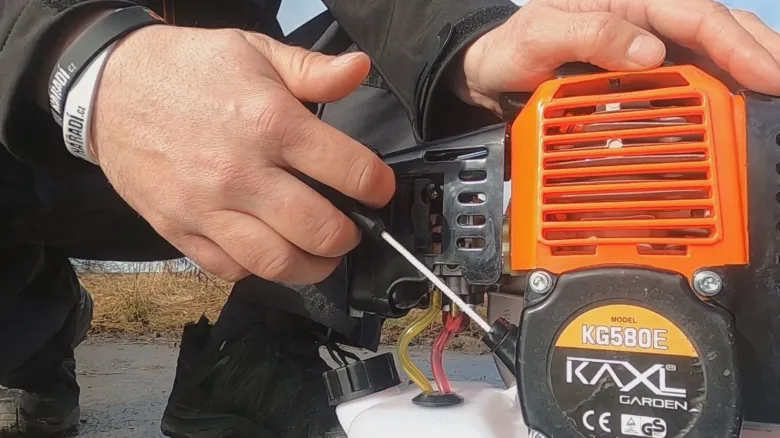

Jak přesně nastavit jehlu karburátoru pro optimální směs
Správné nastavení jehly karburátoru přímo ovlivňuje dávkování paliva při středních otáčkách a zásadně určuje dynamiku motoru. Pochopení této mechaniky vám umožní přesně optimalizovat bohatost směsi pro dosažení maximálního výkonu bez rizika zadření pístu.
Význam zářezů na jehle karburátoru
Jehla karburátoru funguje jako kuželový ventil, který reguluje průtok paliva hlavní tryskou v závislosti na poloze šoupátka. Na těle jehly naleznete 3 až 4 jemné zářezy, do kterých se fixuje pojistný kroužek. Tento kroužek určuje výchozí výšku jehly v trysce. Pro běžný provoz a správné seřízení karburátoru se jako výchozí bod doporučuje druhý zářez shora, což zajišťuje vyvážený poměr paliva a vzduchu pro většinu provozních podmínek.
Jak posun pojistného kroužku ovlivňuje bohatost směsi
Posun pojistného kroužku směrem dolů vytahuje jehlu výše z trysky, čímž zvětšuje prostor pro průtok paliva a vytváří bohatší směs. Naopak posun kroužku směrem nahoru jehlu hlouběji zasune, omezí přísun benzínu a směs zchuduje.
- Demontáž karburátoru – sejměte kryt vzduchového filtru a odpojte lanko plynu.
- Vyjmutí šoupátka – vyšroubujte horní víčko karburátoru a opatrně vytáhněte šoupátko s jehlou.
- Přesazení kroužku – pomocí kleští posuňte pojistný kroužek do požadovaného zářezu dle potřeby bohatosti.
- Zpětná montáž – vsuňte jehlu zpět do šoupátka a zajistěte ji pružinou.
Odborná rada: Častou chybou je přílišné obohacení směsi při pokusu o zvýšení výkonu, což vede k zanášení spalovacího prostoru karbonem. Nastavení jehly se hodí pro ladění středních otáček, zatímco šrouby karburátoru slouží primárně pro volnoběh.
Indikace správného nastavení barvou zapalovací svíčky
Barva izolátoru elektrody na zapalovací svíčka slouží jako nejpřesnější diagnostický nástroj pro kontrolu spalování. Po krátké zkušební jízdě pod zátěží vyjměte svíčku a zkontrolujte její zabarvení. Světle hnědá až cihlová barva značí ideální poměr směsi. Černý, sametový povlak indikuje příliš bohatou směs, která snižuje efektivitu motoru. Bílý nebo našedlý izolátor varuje před chudou směsí, která způsobuje přehřívání válce a může nenávratně poškodit motor. Pokud je barva svíčky nevyhovující, proveďte korekci polohy jehly o jeden zářez a test zopakujte.
Jak správně seřídit šrouby karburátoru (L, H, T)
Správné seřízení karburátoru vyžaduje cit a přesný postup, protože šrouby karburátoru přímo ovlivňují spalovací proces a životnost motoru. Pro základní nastavení karburátoru motoru postupujte systematicky, neboť šrouby L a H regulují nastavení bohatosti směsi v různých režimech otáček motoru. Šroub L ovlivňuje akceleraci a nízké otáčky, zatímco šroub H určuje maximální výkon při plném zatížení. Šroub T následně nastavuje volnoběh motoru tak, aby nástroj zůstal v klidu.
- Základní nastavení – zašroubujte šrouby L a H lehce na doraz a následně je povolte o 1 až 1,5 otáčky zpět.
- Jemné ladění – po nastartování motoru provádějte korekce maximálně po čtvrt otáčce, abyste dosáhli optimálního chodu bez vynechávání.
- Seřízení volnoběhu – šroubem T nastavte otáčky tak, aby motor běžel stabilně, ale řetěz nebo nástroj se ještě nezačal otáčet.
Odborná rada: Častá chyba spočívá v přílišném ochuzení směsi šroubem H, což vede k přehřívání válce a riziku zadření pístu. Tento postup se hodí pro uživatele, kteří provádějí běžné motorové pily nastavení, nikoliv však pro motory s elektronickým řízením vstřikování. Pokud motor nereaguje na změny, může být problém v usazeninách nebo chybně nastavený plovák karburátoru, což vyžaduje servisní zásah.
Diagnostika a nejčastější chyby při nastavování jehly karburátoru
Nesprávné nastavení jehly karburátoru přímo ovlivňuje provozní charakteristiku stroje a při dlouhodobém provozu může vést k mechanickému poškození motoru. Diagnostika symptomů a pochopení technických souvislostí jsou klíčové pro správné seřízení karburátoru a zajištění dlouhé životnosti vašeho zařízení.
Jak poznat špatně nastavenou jehlu karburátoru
Hlavním indikátorem je dusivý chod motoru při akceleraci, který signalizuje nesprávný poměr paliva a vzduchu v rozsahu 1/3 až 3/4 otevření plynu. Pokud motor při přidání plynu vykazuje zhasínání nebo nepravidelný nárůst otáček, směs neodpovídá potřebám spalovací komory. Častým průvodním jevem je černý výfukový kouř, značící příliš bohatou směs, nebo naopak přehřívání motoru při směsi chudé. Kontrola zapalovací svíčky po krátkém provozu napoví nejvíce: světle hnědá až rezavá barva značí správné nastavení, černý karbonový nános potvrzuje bohatou směs a bílá či opálená elektroda značí směs chudou.
Nejčastější chyby při nastavování jehly karburátoru
Mezi nejčastější chyby při nastavování jehly karburátoru patří neodborná manipulace se šrouby karburátoru bez předchozí kontroly stavu stroje. Častou chybou je ignorování zaneseného vzduchového filtru, který omezuje průtok vzduchu a vyvolává dusivý chod motoru i při správně nastavené jehle. Na co si dát pozor: při seřizování šroubů L a H je nutné je nejprve jemně dotáhnout na doraz bez použití síly a následně povolit o 1 až 1,5 otáčky.
- Příliš bohatá směs způsobuje vyšší spotřebu paliva, kouřivost a nadměrné zanášení svíčky karbonem.
- Příliš chudá směs vede k nebezpečnému přehřívání válce a zvyšuje riziko přidření nebo zadření pístu.
- Nesprávná poloha pojistného kroužku na jehle znemožňuje plynulý přechod do středních otáček motoru.
- Špatné nastavení šroubu T vyvolává nestabilní volnoběh, což ztěžuje startování a může způsobit nežádoucí pohyb řetězu.
Odborná rada: Pokud po úpravách motorové pily nastavení stále nevykazuje stabilitu, doporučuji kontrolu těsnosti palivového systému a stavu membrán karburátoru. Pokud si nejste jisti správným poměrem paliva a vzduchu, raději vyhledejte autorizovaný servis, abyste předešli nevratnému poškození motoru. Toto nastavení se hodí pro zkušené uživatele s technickým vybavením a znalostí principu spalování, pro začátečníky bez měřicích přístrojů je vhodnější odborná pomoc.
Doporučené nástroje a měřicí přístroje pro nastavení jehly karburátoru
Pro dosažení precizního výsledku při seřízení karburátoru a nastavení bohatosti směsi potřebujete specifické nástroje, které zajistí přesný pohyb jednotlivých komponent bez jejich poškození. Základem je kvalitní plochý šroubovák s přesně padnoucím břitem, jenž slouží k citlivému otáčení jehly karburátoru a šroubů L, H a T bez rizika stržení drážek.
Doporučené nástroje a měřicí přístroje pro přesné nastavení jehly karburátoru zahrnují následující vybavení:
- Precizní šroubovák s odpovídající šířkou břitu pro ovládání jehly a seřizovacích šroubů.
- Digitální otáčkoměr pro přesné monitorování volnoběžných otáček a dosažení maximálních otáček motoru bez přehnaného vytáčení.
- Měrky pro kontrolu výšky hladiny paliva, které jsou nezbytné pro ověření, zda správně funguje plovák karburátoru.
- Diagnostické přístroje pro analýzu výfukových plynů, které pomáhají určit stechiometrický poměr paliva a vzduchu v ideálním poměru 1:14,7.
| Nástroj | Účel použití |
|---|---|
| Plochý šroubovák | Seřízení šroubů L, H, T a polohy jehly |
| Digitální otáčkoměr | Kontrola stability volnoběhu a maximálních otáček |
| Měrka hladiny | Nastavení správné úrovně paliva v plovákové komoře |
| Diagnostika spalin | Ověření bohatosti směsi podle emisních hodnot |
Odborná rada: Při ladění motorové pily nastavení vždy provádějte s čistým vzduchovým filtrem, jinak budou naměřené hodnoty zkreslené a směs bude vyhodnocena jako příliš bohatá. Diagnostické přístroje pomáhají s přesným měřením otáček a směsi, což je klíčové pro bezpečné tipy na nastavení jehly karburátoru pro maximální výkon 2T motoru. Častá chyba: použití příliš velkého šroubováku, který deformuje mosazné sedlo jehly nebo poškozuje hlavu seřizovacího šroubu. Tato sada nástrojů se hodí pro zkušené kutily, kteří rozumí principu spalování, ale pro začátečníky bez základní technické průpravy v seřizování motorů se její použití bez odborného dohledu nedoporučuje, neboť hrozí riziko zadření pístu při příliš chudé směsi.
Vliv teploty a nadmořské výšky na nastavení karburátoru
Vliv okolních podmínek na spalovací proces vyžaduje pravidelné seřízení karburátoru, protože změny hustoty vzduchu přímo ovlivňují poměr směsi paliva a vzduchu. Optimalizace výkonu motoru závisí na přesné reakci jehly karburátoru na aktuální atmosférické hodnoty.
Jak nadmořská výška ovlivňuje výkon motoru
Vyšší nadmořská výška přirozeně snižuje atmosférický tlak vzduchu, což vede k nižší koncentraci kyslíku v nasávaném objemu. Při spalování paliva tak vzniká bohatší směs, než motor reálně potřebuje pro efektivní chod. Pokud neprovedete nastavení bohatosti směsi, motor ztrácí otáčky a dochází k nedokonalému spalování paliva. Pro zachování výkonu ve vyšších polohách je nutné jehlu karburátoru přenastavit tak, aby se přísun paliva úměrně snížil a vyrovnal řidšímu vzduchu.
Dopad teploty na směs paliva a vzduchu
Studený vzduch má vyšší hustotu než teplý, což znamená, že do motoru vstupuje při stejném objemu více molekul kyslíku. Tato změna vyžaduje úpravu, aby nedocházelo k provozu na příliš chudou směs, která může vést k přehřívání motoru.
- Při poklesu teploty pod 5 stupňů Celsia obvykle vyžaduje motorové pily nastavení mírné obohacení směsi.
- Častá chyba: ignorování vlivu ranních mrazíků na seřízení šroubů karburátoru vede k poklesu výkonu 2T motoru.
- Na co si dát pozor: seřízení jehly karburátoru se hodí pro práci v konstantních podmínkách, nikoliv pro neustálé výkyvy počasí během jedné hodiny.
Odborná rada: Pokud provozujete stroj v extrémních výškových rozdílech, vždy ověřte barvu zapalovací svíčky, která spolehlivě odhalí, zda je směs paliva a vzduchu nastavena správně.
Údržba a čištění jehly karburátoru
Pravidelné čištění jehly karburátoru a přilehlé plovákové komory tvoří základní předpoklad pro správné seřízení karburátoru a optimální výkon motoru. Čištění karburátoru efektivně zabraňuje zanášení trysek nečistotami z paliva, čímž zajišťuje přesné nastavení bohatosti směsi. Doporučuji provádět tuto údržbu motoru po každých 50 motohodinách nebo vždy před zahájením nové sezony. Zanedbaná údržba vede k nepravidelnému chodu, přičemž správné nastavení jehly karburátoru u motorové pily nelze dosáhnout, pokud je jehla zalepená usazeninami.
- Demontáž krytu – odšroubujte víko karburátoru a opatrně vyjměte plovák karburátoru společně s jehlou.
- Kontrola stavu – prohlédněte hrot jehly pod lupou, zda nevykazuje známky opotřebení nebo rýhy.
- Čištění dílů – použijte čistič karburátorů ve spreji a stlačený vzduch k odstranění všech nečistot z usazovacího sedla.
- Zpětná montáž – vložte komponenty zpět a zkontrolujte volný pohyb jehly v sedle.
Odborná rada: Častou chybou při nastavování jehly karburátoru je pokus o ladění při zaneseném filtru nebo starém palivu. Údržba se hodí pro každého uživatele, který chce prodloužit životnost stroje, ale není vhodná pro laiky bez základního vybavení, kteří by mohli poškodit citlivé těsnění plovákové komory.
Časté dotazy a odpovědi k nastavení jehly karburátoru
Otázka: Jak správně nastavit jehlu karburátoru?
Jehla karburátoru má obvykle 3 až 4 zářezy pro pojistný kroužek; doporučená poloha je druhý zářez shora pro běžný provoz, což zajišťuje optimální nastavení bohatosti směsi.
Otázka: Jak poznám, že je nastavení jehly karburátoru správné?
Správné seřízení karburátoru potvrzuje světle hnědá až rezavá barva elektrody zapalovací svíčky; černá značí bohatou směs a bílá nebo spálená barva značí směs chudou.
Otázka: Jak nastavit hladinu paliva v plovákové komoře?
Hladina paliva by měla lícovat s plechovým kroužkem na tělese plováku; úprava se provádí opatrným přihnutím plíšku ovládajícího jehlový ventil a následnou kontrolou úrovně v milimetrech.
Otázka: Co znamenají šrouby L, H a T na karburátoru?
Šrouby karburátoru L a H regulují bohatost směsi pro nízké a vysoké otáčky, zatímco šroub T nastavuje volnoběh; správné sladění těchto prvků je klíčové pro výkon.
Otázka: Jak často bych měl čistit jehlu karburátoru?
Čištění jehly a plovákové komory doporučuji provádět po každých 50 motohodinách nebo vždy před zahájením sezóny, aby se předešlo zanášení a zajistila přesnost regulace.
Otázka: Jak ovlivňuje nadmořská výška nastavení jehly karburátoru?
Vyšší nadmořská výška snižuje hustotu vzduchu, což vyžaduje úpravu směsi směrem k chudšímu nastavení, aby motorové pily nastavení udržely v optimálních parametrech.
Otázka: Jaký vliv má teplota vzduchu na nastavení karburátoru?
Nižší teploty zvyšují hustotu nasávaného vzduchu, což vyžaduje bohatší směs; naopak při vysokých teplotách se směs přirozeně zchuduje, což vyžaduje korekci šroubů.
Otázka: Jak nastavit jehlu karburátoru během záběhu motoru?
Během prvních 1500 km záběhu motoru nastavte jehlu na mírně bohatší směs, což zajišťuje lepší vnitřní mazání a ochranu pístní skupiny před přehřátím.
Otázka: Jaké nástroje potřebuji pro přesné nastavení jehly karburátoru?
Kromě základního šroubováku jsou pro přesné ladění užitečné měrky pro kontrolu vzdáleností a otáčkoměr pro monitorování otáček motoru při zátěži.
Otázka: Jak seřídit karburátor u čtyřtaktního motoru?
Postup je technicky podobný jako u dvoutaktů, ale je nutné respektovat odlišné časování ventilů a specifické požadavky na bohatost směsi při volnoběhu i plném výkonu.
Otázka: Co znamená označení LH na karburátoru motorové pily?
Označení LH definuje šrouby pro nastavení nízkých (L) a vysokých (H) otáček; častá chyba: neodborná manipulace s těmito šrouby může vést k zadření motoru.
Otázka: Jaké jsou nejčastější chyby při nastavování jehly karburátoru?
Mezi časté chyby při nastavování jehly karburátoru patří volba nesprávného zářezu pojistného kroužku a přílišné ochuzení směsi, které způsobuje přehřívání motoru.
Otázka: Jak správně nastavit bohatost směsi pomocí jehly karburátoru?
Posun pojistného kroužku směrem dolů obohacuje směs o více paliva, zatímco posun nahoru směs zchuduje; pro většinu aplikací zůstává ideálem druhý zářez shora.
Otázka: Jaký je postup nastavení karburátoru krok za krokem?
Nejdříve zahřejte motor, následně upravte hladinu paliva, polohu jehly a nakonec jemně doladíte šrouby L, H a T podle stability otáček a barvy svíčky.
Otázka: Jak nastavit karburátor u křovinořezu Stihl?
U křovinořezu Stihl postupujte dle servisního manuálu: zahřejte stroj, nastavte základní polohu šroubů a následně dolaďte výkon podle chodu motoru v zátěži.
