Jak nezávisle zkontrolovat snímač klikového hřídele a poruchy

Snímač klikového hřídele patří mezi klíčové komponenty motoru, jehož porucha může způsobit problémy s chodem vozu i zvýšenou spotřebu paliva. Nezávislá kontrola snímače umožňuje odhalit vady dříve, než dojde k vážnějším závadám, a to pomocí základních měření dostupných i bez speciálních diagnostických přístrojů. Zvlášť u modelů jako Škoda Octavia je užitečné znát postupy, jak správně změřit snímač otáček a vyhodnotit jeho stav.

Jak najít snímač polohy klikového hřídele v motoru

Snímač polohy klikového hřídele je u většiny vozidel umístěn v bezprostřední blízkosti klikové řemenice, setrvačníku nebo na rozhraní převodovky a bloku motoru. Tento snímač monitoruje přesnou polohu a rychlost otáčení klikového hřídele a přenáší tyto údaje do řídicí jednotky motoru (ECU). Tyto informace jsou nezbytné pro správné časování vstřiku paliva a zapalování. Snímač spolupracuje se snímačem vačkového hřídele, což umožňuje synchronizaci ventilového rozvodu a optimalizaci výkonu motoru.

Kde se nachází snímač polohy klikového hřídele u auta

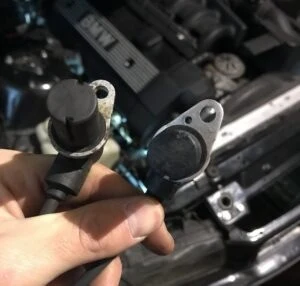

Snímač je obvykle umístěn tak, aby snímal otáčky klikové řemenice nebo impulzního kola na setrvačníku. U řadových motorů bývá snímač na přední části motoru, u motorů typu V se nachází níže na bloku motoru nebo v blízkosti převodovky. Například u Škody Octavia je snímač přístupný zespodu motoru, poblíž převodovky.

Při kontrole snímače klikového hřídele doporučuji věnovat pozornost upevnění snímače, stavu kabeláže a správnému nastavení snímací vzdálenosti od impulzního kola. Vzdálenost mezi snímačem a kovovým kolečkem by měla odpovídat výrobním specifikacím, obvykle v řádu několika milimetrů, aby byl signál stabilní a přesný.

Častá chyba: zaměňovat závadu snímače za mechanickou poruchu klikového hřídele. Proto je nezbytné před výměnou snímače provést měření jeho elektrických parametrů multimetrem nebo diagnostiku pomocí specializovaného přístroje.

Cena snímače klikové hřídele se pohybuje podle modelu vozu a typu snímače (indukční, Hallův nebo optický) v rozmezí přibližně 800 až 2500 Kč. Vždy ověřte kompatibilitu s konkrétním modelem vozidla, aby nedošlo k nesprávné montáži a následným chybovým kódům.

Typy snímačů klikového hřídele a jejich principy fungování

Pro nezávislou kontrolu snímače klikového hřídele je nezbytné znát konkrétní typy snímačů a jejich měřicí principy, protože každý vyžaduje odlišný diagnostický přístup a má specifické požadavky na napájení a montáž.

• Indukční snímače pracují na principu magnetoelektrické indukce. Obsahují permanentní magnet a cívku, ve které se při otáčení impulzního kola generuje střídavé napětí úměrné otáčkám klikového hřídele. Měření funkčnosti se provádí pomocí multimetru, kdy se kontroluje elektrický odpor cívky (typicky 500-1500 Ω podle výrobce) a střídavé napětí během otáčení motoru (řádově stovky milivoltů až jednotky voltů). Indukční snímače nevyžadují externí napájení, což usnadňuje jejich zapojení, avšak jsou citlivé na elektromagnetické rušení a mechanické poškození. Častou chybou je zanedbání kontroly kabeláže, která může být zkorodovaná nebo přerušená, což vede k nesprávným signálům.
• Hallovy snímače využívají Hallův jev a permanentní magnet společně se spouštěcím kolem (reluktorem). Generují digitální obdélníkový signál s pevnou amplitudou, nezávislý na otáčkách, což umožňuje přesnější a stabilnější měření polohy a rychlosti klikového hřídele. Pro správnou funkci vyžadují stabilní napájecí napětí 5 V nebo 12 V, které je nutné při diagnostice ověřit. Kontrola zahrnuje měření napájecího napětí, signálního výstupu (logická úroveň 0/5 V) a odporu senzoru (obvykle několik kiloohmů). Vadný Hallův snímač může způsobit nesynchronizaci motoru, což se projeví chybovými kódy P0335 až P0339. Nesprávná montáž snímače nebo nesprávná snímací vzdálenost (obvykle 0,5-1,5 mm) vede k výpadkům signálu.
• Optické snímače pracují na principu přerušení světelného paprsku drážkovaným kotoučem nebo otvory na klikovém hřídeli. Používají LED diodu jako světelný zdroj a fotodetektor, který snímá průchod světla. Vyžadují stabilní napájení (obvykle 5 V) a přesné nastavení snímací vzdálenosti (řádově desítky mikrometrů). Optické snímače poskytují vysokou přesnost a rychlou odezvu, ale jsou citlivé na znečištění olejem, prachem a vlhkostí, což často způsobuje poruchy. V moderních osobních autech se používají zřídka kvůli vyšší náročnosti údržby.
• Magnetorezistivní (MR) snímače představují novější technologii s vysokou přesností a odolností vůči rušení. Fungují na principu změny elektrického odporu magnetorezistivního materiálu při změně magnetického pole. Používají se především v náročnějších aplikacích, kde je vyžadována přesná synchronizace motoru.

Tabulka základních parametrů snímačů klikového hřídele

Poruchy snímače klikového hřídele a jejich kontrola začíná přesným rozpoznáním typu senzoru a následným měřením odpovídajících parametrů. Například u indukčního snímače je klíčové změřit odpor cívky a střídavé napětí, u Hallova snímače ověřit stabilitu napájení a kvalitu digitálního signálu. U optických snímačů je nutné zkontrolovat čistotu snímače a správné nastavení snímací vzdálenosti.

Častá chyba: Nedostatečná kontrola kabeláže a konektorů vede k falešným závadám snímače. Poškozené nebo zkorodované vodiče způsobují přerušení signálu, což se často mylně přisuzuje vadnému senzoru.

Pro koho se kontrola hodí vs. pro koho ne: Nezávislá kontrola snímače je vhodná pro zkušené kutily a mechaniky s přístupem k multimetru a diagnostickému zařízení. Pro laiky bez technického vybavení a znalostí je vhodnější obrátit se na specializovaný servis, kde provedou přesnou diagnostiku a případnou výměnu.

Příznaky a příčiny poruch snímače klikového hřídele

Poruchy snímače klikového hřídele se projevují několika specifickými příznaky, které umožňují jejich rychlou identifikaci bez potřeby servisu. Správná diagnostika je klíčová pro odlišení vadného snímače od skutečných mechanických problémů s klikovým hřídelem. Níže popsané symptomy a příčiny pomohou pochopit, kdy se jedná o problém se snímačem a kdy je třeba hledat jinou příčinu závady.

Jak poznat špatný snímač klikové hřídele podle příznaků?

Špatný snímač klikového hřídele se nejčastěji pozná podle konkrétních příznaků. Typické je omezení otáček motoru na přibližně 3500 ot./min, což je ochranný limit řídicí jednotky proti poškození motoru. Dalším příznakem je těžké startování, kdy motor zhasíná nebo se nedaří nastartovat vůbec. Vibrace motoru během chodu a náhlé výpadky výkonu doprovázejí rozsvícení kontrolky motoru (Check Engine) na palubní desce. Chyby DTC jako P0335 nebo P0336 potvrzují problémy se snímačem polohy klikové hřídele a signalizují potřebu diagnostiky.

Tyto symptomy ukazují, že snímač nezaznamenává správně polohu klikového hřídele, což ovlivňuje načasování vstřiku a zapalování. V automobilech jako Škoda Octavia je tato závada častá a vyžaduje rychlou kontrolu.

Hlavní příčiny poruch snímače klikového hřídele

Poruchy snímače klikového hřídele vznikají především z následujících příčin:

• mechanické poškození snímače nebo jeho držáku vlivem vibrací motoru či nárazů

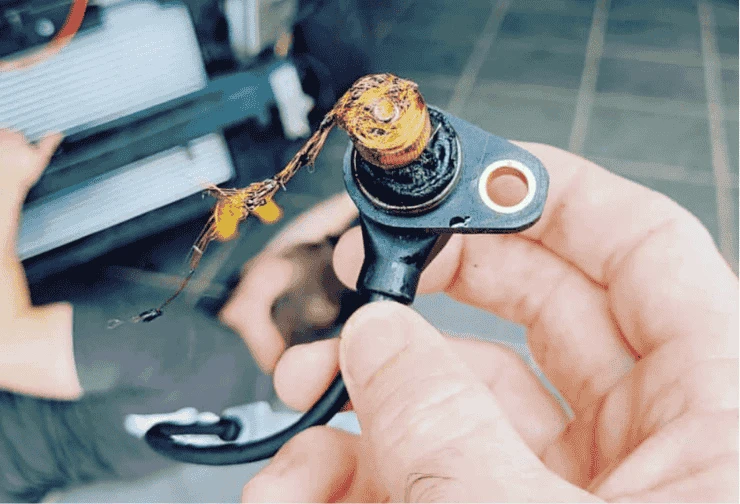

• znečištění snímače klikové hřídele nečistotami, olejem či kovovými pilinami, které ovlivňují snímání otáček
• opotřebení snímače v důsledku dlouhodobého provozu a teplotních změn
• poruchy elektrického vedení, uvolněné nebo oxidované konektory a kabeláž vedoucí ke snímači

Tyto faktory způsobují nesprávné nebo přerušované signály, což vede k omezení otáček motoru a rozsvícení kontrolky Check Engine. Diagnostika snímače klikového hřídele bez servisu může zahrnovat měření snímače otáček multimetrem a kontrolu kabeláže.

Tip: Častou chybou je zaměnit poruchu snímače klikového hřídele za mechanické závady klikového hřídele samotného. Pokud nejsou přítomny mechanické příznaky jako klepání nebo kovové zvuky, doporučuje se nejprve provést diagnostiku a měření snímače, aby nedošlo k zbytečné výměně drahých dílů.

• Nejčastější příznaky poruchy snímače klikového hřídele:

– omezení otáček motoru kolem 3500 ot./min

– rozsvícení kontrolky motoru (Check Engine)

– těžké startování a občasné výpadky motoru

– vibrace motoru během chodu

– chyby DTC P0335, P0336 potvrzující problém se snímačem

Poruchy snímače klikového hřídele a jejich kontrola jsou tedy klíčové pro správnou funkci motoru a včasné odhalení závad.

Jak nezávisle diagnostikovat snímač klikového hřídele

Jak nezávisle zkontrolovat snímač klikového hřídele vyžaduje systematický přístup zahrnující vizuální kontrolu, měření elektrického odporu a napětí, a dále využití osciloskopu či diagnostického nástroje. Diagnostika snímače klikového hřídele bez servisu zahrnuje několik kroků, které pomohou odhalit vadný snímač polohy klikové hřídele a určit potřebu jeho výměny.

Vizuální kontrola snímače a kabeláže

Prvním krokem při diagnostice je vizuální kontrola snímače klikové hřídele a jeho kabeláže. Zkontrolujte, zda nejsou konektory uvolněné nebo poškozené, přítomnost korozí a znečištění na snímači i kabeláži. Ujistěte se, že kabely nejsou přetržené nebo přiskřípnuté, protože poškozená kabeláž často způsobuje nesprávné signály. Tento jednoduchý postup výrazně pomůže odhalit mechanické příčiny poruchy.

Měření elektrického odporu a napětí

Pro měření snímače otáček klikové hřídele je třeba změřit elektrický odpor u indukčního snímače a napájecí napětí u Hallova snímače. Doporučený odpor indukčního snímače se obvykle pohybuje mezi 450 a 1500 ohmy, závisí na konkrétním modelu vozidla, například u snímače klikové hřídele Octavia. Hallův snímač vyžaduje stabilní napájecí napětí, typicky 5 V. Měření napětí a odporu provedete multimetrm na připojených konektorech. Pokud hodnoty významně vybočují, signalizuje to vadný snímač polohy klikové hřídele.

1. Odpojte konektor snímače – zajistěte bezpečný přístup k měřícím bodům
2. Změřte elektrický odpor – propojte měřicí hroty na vývody snímače
3. Změřte napájecí napětí – připojte multimetr mezi napájecí a zemnící vodič
4. Porovnejte výsledky s technickými údaji výrobce

Použití osciloskopu a diagnostického nástroje

Pokročilejší diagnostika zahrnuje použití osciloskopu pro analýzu tvaru signálu snímače klikové hřídele. Plynulý a pravidelný průběh signálu indikuje správnou funkci, zatímco zkreslení nebo výpadky signalizují problém. Současně je možné pomocí diagnostického nástroje odečíst chybové kódy DTC, které přesněji ukážou závady související s klikovým hřídelem. Tyto kroky pomáhají přesně identifikovat poruchy a rozhodnout o výměně snímače klikového hřídele.

Tip: Při kontrole dbejte na správné nastavení snímací vzdálenosti mezi snímačem a klikovým hřídelem, protože její nesprávná hodnota často způsobuje chyby v signálu.

Jak nastavit a změřit správnou vzdálenost snímače od impulzního kola

Správná snímací vzdálenost snímače klikového hřídele od impulzního kola je klíčová pro přesný signál a spolehlivý chod motoru. Obvyklá hodnota této vzdálenosti se pohybuje mezi 0,3 až 1 mm. Příliš velká mezera může způsobit chyby v měření otáček, zatímco příliš malá vzdálenost může vést k poškození snímače. Montážní šrouby snímače je proto třeba utáhnout správným momentovým klíčem podle výrobních specifikací, aby nedošlo k jeho uvolnění nebo deformaci.

Postup kontroly snímače klikového hřídele krok za krokem

1. Odstranění krytu – demontujte ochranný kryt snímače pro přístup k impulznímu kolu a snímači.
2. Měření vzdálenosti – použijte měrku nebo sondy pro přesné změření vzdálenosti mezi koncem snímače a impulzním kolem.
3. Nastavení polohy – podle naměřené hodnoty upravte polohu snímače tak, aby vzdálenost byla ideálně 0,5 mm (v rozmezí 0,3-1 mm).
4. Utáhnutí montážních šroubů – použijte momentový klíč s doporučeným utahovacím momentem výrobce, aby byla zajištěna pevnost a správné uchycení.
5. Kontrola funkčnosti – po nastavení proveďte diagnostiku snímače klikového hřídele, například měřením signálu otáček, abyste potvrdili správnou funkci.

Tip: Poruchy snímače klikového hřídele a jejich kontrola začínají právě u ověření správné snímací vzdálenosti. Nesprávně nastavený snímač může vykazovat stejné příznaky jako vadný snímač polohy klikové hřídele, proto je tento krok nezbytný před vlastní výměnou. U vozidla Škoda Octavia bývá nastavení často přehlíženo, což může vést k zbytečným nákladům na výměnu snímače klikové hřídele. Cena snímače se pohybuje od 500 do 1500 Kč v závislosti na modelu a výrobci.

Konkrétní postupy a tipy pro testování snímače mimo vozidlo

Pro nezávislou diagnostiku snímače klikového hřídele mimo vozidlo se využívají stolní testy, které umožňují přesné měření a simulaci signálu bez potřeby zapojení do motoru. Pomocí multimetru a dalších testovacích zařízení lze odhalit poruchy snímače a rozhodnout o jeho případné výměně ještě před instalací. Takový postup šetří čas i náklady na servis.

Jak proměřit snímač klikového hřídele multimetrem?

Proměření snímače klikového hřídele multimetrem zahrnuje kontrolu odporu cívky u indukčních snímačů, kde by hodnota měla být v rozsahu 500-1500 Ω. U Hallových snímačů je nutné změřit napájení a výstupní signál, které by měly být stabilní a odpovídat technickým specifikacím výrobce. Nestabilní nebo chybějící signál může indikovat vadný snímač polohy klikové hřídele. Díky měření snímače otáček tímto způsobem lze provést diagnostiku snímače klikového hřídele bez servisu a vyhnout se zbytečným nákladům na snímač klikové hřídele cena.

Jak poznat špatný snímač klikové hřídele během testování mimo vozidlo?

Špatný snímač se pozná podle nesprávných hodnot odporu, které přesahují či nedosahují doporučených parametrů. U Hallových snímačů se nerozpozná výstupní signál nebo je tento signál nestabilní při simulaci magnetického pole. Stolní testy umožňují simulaci signálu, která nahrazuje reálný signál motoru, a tím odhalí chyby bez nutnosti instalace do vozu. Tato metoda je vhodná například při diagnostice snímače klikového hřídele u modelu Octavia, kdy kontrola kabeláže snímače a samotného snímače předejde zbytečné výměně.

• stolní testy zajišťují nezávislou diagnostiku bez nutnosti servisu
• simulace signálu nahrazuje reálný signál motoru a ověřuje funkčnost snímače
• multimetr a testovací zařízení patří mezi základní nástroje pro kontrolu snímače
• tipy na kontrolu snímače klikové hřídele bez diagnostiky pomáhají identifikovat poruchy rychle a efektivně

Dopady dlouhodobé jízdy s vadným snímačem klikového hřídele a prevence dalších závad

Dlouhodobá jízda s vadným snímačem klikového hřídele zvyšuje spotřebu paliva a emise výfukových plynů, což negativně ovlivňuje ekonomiku provozu a životní prostředí. Navíc může vadný snímač polohy klikového hřídele způsobit nesprávné načasování vstřikování paliva, což vede k nerovnoměrnému chodu motoru a postupnému poškození jeho komponentů. Takové opotřebení může vyústit až v závažné poruchy vyžadující nákladnou výměnu dílů. Pravidelná diagnostika snímače klikového hřídele, například měření snímače otáček multimetrem nebo specializovaným přístrojem, pomáhá včas odhalit závady a předejít těmto problémům.

Poruchy snímače klikového hřídele a jejich kontrola

Jak zjistit závadu na snímači polohy klikového hřídele a odlišit ji od problémů v samotné klikové hřídeli? Základním krokem je kontrola kabeláže a snímací vzdálenosti, dále pak diagnostika snímače klikového hřídele bez servisu pomocí multimetru. Pokud je snímač vadný, doporučuje se co nejdříve provést výměnu, což u modelů jako Škoda Octavia nebývá složitý zásah. Cena snímače klikové hřídele se pohybuje obvykle mezi 500 až 1500 Kč, což je výrazně méně než oprava poškozeného motoru.

Tip: Včasná údržba a pravidelná kontrola snímače klikového hřídele výrazně snižují riziko poškození motoru a zbytečných nákladů. Na co si dát pozor: častou chybou je zanedbání diagnostiky a zmatení příznaků vadného snímače s jinými poruchami motoru, což prodlužuje dobu opravy.

Časté dotazy

Jak poznám, že je snímač klikového hřídele vadný?

Vadný snímač obvykle způsobuje omezení otáček motoru na cca 3500 ot./min, těžké startování, vibrace a rozsvícení kontrolky Check Engine.

Jak změřit elektrický odpor snímače klikového hřídele?

U indukčního snímače změřte odpor multimetrem, který by měl být mezi 500 a 1500 Ω, u Hallova snímače kontrolujte napájecí napětí 5-12 V.

Kde je snímač polohy klikového hřídele umístěn?

Nachází se většinou u klikové řemenice, setrvačníku nebo blízko převodovky motoru.

Jak mohu diagnostikovat snímač klikového hřídele bez návštěvy servisu?

Pomocí vizuální kontroly, měření odporu a napětí multimetrem a případně osciloskopem lze základní závady odhalit i doma.

Jaká je správná vzdálenost snímače klikového hřídele od impulzního kola?

Optimální vzdálenost je mezi 0,3 a 1 mm, což zajistí správný signál a dlouhou životnost snímače.

Jaký vliv má vadný snímač klikového hřídele na motor?

Zvyšuje spotřebu paliva až o 10 %, zhoršuje emise a může vést k dlouhodobému poškození motoru.

Jak často bych měl kontrolovat snímač klikového hřídele?

Doporučuje se kontrolovat při každé plánované údržbě motoru nebo při podezření na problémy se startováním či výkonem.

Jak správně vyměnit snímač klikového hřídele?

Odpojte baterii, demontujte starý snímač, očistěte montážní plochu, namontujte nový s nastavením vzdálenosti 0,3-1 mm a utáhněte šrouby momentovým klíčem.

Mohu snímač klikového hřídele otestovat mimo vozidlo?

Ano, stolní testy zahrnují měření odporu, simulaci magnetického pole a kontrolu signálu pomocí testerů a osciloskopu.

Co znamenají chybové kódy P0335 a P0336?

Tyto kódy signalizují problém se snímačem klikového hřídele, například ztrátu signálu nebo nesprávnou synchronizaci.

Jak provést vizuální kontrolu snímače klikového hřídele a jeho kabeláže?

Zkontrolujte, zda nejsou poškozené vodiče nebo konektory, a ujistěte se, že snímač je pevně uchycený bez známek koroze nebo prachu. Konkrétně věnujte pozornost konektoru s označením 3-pin a čistotě kontaktů.

Jaké jsou hlavní typy snímačů klikového hřídele a jak fungují?

Existují indukční a Hallovy snímače; indukční generují napětí pohybem magnetu, Hallovy využívají polovodičový čip. Například Hallův snímač má tři vodiče – napájení, zem a signál.
