Pinout zásuvky přívěsu typy konektorů a schémata zapojení auta
Správné zapojení zásuvky přívěsu zajišťuje bezpečný přenos signálů pro osvětlení a brzdová světla mezi tažným vozidlem a přívěsem. V tomto technickém přehledu naleznete standardizované schéma zapojení zásuvky pro 7-pólové i 13-pólové konektory přívěsu, které vám pomůže předejít chybám při instalaci elektroinstalace.
📌 To nejdůležitější
- Existují dva hlavní typy zásuvek přívěsu: 7pólová podle normy ISO 1724 a 13pólová podle ISO 11446.
- Pinout 13pólové zásuvky Multicon zahrnuje 13 pinů s funkcemi jako trvalé napájení 12 V a napájení po klíčku.
- Doporučený průřez vodičů pro napájecí větve je minimálně 2,5 mm², u hlavního přívodu až 4 mm².
- CAN-BUS adaptéry jsou často nezbytné u moderních vozidel pro správnou komunikaci se zásuvkou přívěsu.
- Při údržbě se doporučuje ochranný sprej na kontakty aplikovat 1-2× ročně, aby se předešlo oxidaci a korozi.
Pinout zásuvky přívěsu a jeho základní funkce
Pinout zásuvky přívěsu představuje technickou normu, která definuje přesné rozložení elektrických kontaktů pro přenos signálů z tažného vozidla do osvětlení přívěsu. Tento systém zajišťuje, že blinkry, brzdová světla a obrysová světla fungují synchronně na obou vozidlech bez ohledu na výrobce.
Funkce pinů a standardy zapojení
Základní zapojení zásuvky přívěsu se řídí mezinárodními standardy, které určují, co znamenají jednotlivé piny v zásuvce přívěsu a jak je zapojit. Pro běžné přívěsy se nejčastěji využívá 7pólová zásuvka dle normy ISO 1724, která pokrývá základní světelné funkce. Pokud potřebujete napájet karavan nebo přívěs s vnitřním osvětlením, používá se 13pólová zásuvka dle ISO 11446, která navíc přenáší trvalé napětí.
Hlavní funkce, které pinout zásuvky přívěsu standardně přenáší:
- Blinkry – levá a pravá strana pro signalizaci změny směru jízdy.
- Brzdová světla – aktivace při sešlápnutí brzdového pedálu.
- Obrysová světla – osvětlení zadní části přívěsu při zapnutých světlech vozu.
- Kostra – společný zpětný vodič pro uzavření elektrického okruhu.
- Trvalé napětí – dostupné u 13pólové zásuvky pro vnitřní spotřebiče.
Odborná rada: Při kontrole konektorů přívěsu vždy ověřte čistotu kontaktů, protože oxidace na pinech často způsobuje blikání nebo úplný výpadek světel, což je častá chyba při zapojování starších vleků. Tento systém je vhodný pro standardní silniční provoz, zatímco pro specifické průmyslové aplikace se využívá odlišný pinout 3 fázové zásuvky a jak ji zapojit bezpečně řeší jiné technické normy.

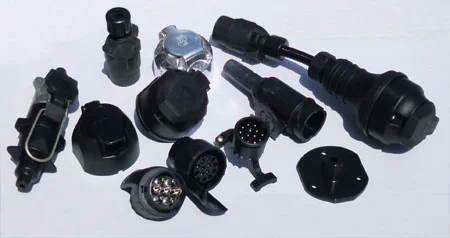

Typy konektorů přívěsu: 7pólové, 13pólové a jejich varianty
Při výběru elektroinstalace přívěsu se setkáte se dvěma hlavními standardy, které určují pinout přívěsu a celkovou kompatibilitu s vozidlem. Standardní 7pólová zásuvka postačuje pro základní funkce, jako jsou směrová, brzdová a obrysová světla. Pro moderní karavany a náročnější vozíky je nezbytná 13pólová zásuvka, která přenáší i trvalé napájení, dobíjení baterie nebo signál couvacího světla. Mezi pokročilé konektory přívěsu patří systém Multicon, což je 13pólový konektor umožňující připojení starších 7pólových zástrček bez nutnosti redukce. Varianta Multicon West se liší specifickým vnitřním uspořádáním kontaktů, zatímco Jaeger konektor využívá robustní bajonetový konektor pro bezpečné zajištění proti uvolnění vibracemi.
| Typ konektoru | Počet pólů | Hlavní využití |
|---|---|---|
| Standard ISO 1724 | 7 | Běžné nákladní přívěsy |
| Standard ISO 11446 | 13 | Karavany, nosiče kol |
| Multicon / Jaeger | 13 | Rozšířené funkce a stabilita |
Odborná rada: Při volbě systému vždy zkontrolujte, zda vaše tažné zařízení nevyžaduje CAN-BUS adaptér pro správnou komunikaci světel s řídicí jednotkou auta. Častá chyba spočívá v podcenění průřezu vodičů u 13pólových systémů, což vede k úbytku napětí u spotřebičů v karavanu. Tyto typy konektorů zásuvek pro tažný přívěs a jejich zapojení se liší podle národních norem, proto vždy ověřte schéma zapojení zásuvky konkrétního výrobce. Tento systém se hodí pro majitele moderních vozů s bohatou výbavou, zatímco pro jednoduché zahradní vozíky postačí základní 7pólový model.
Detailní schémata zapojení 7pólové zásuvky s barevným značením vodičů
Standardní 7pólová zásuvka podle normy ISO 1724 představuje nejrozšířenější řešení pro běžné přívěsy. Správné schéma zapojení zásuvky přívěsu vyžaduje přesnou identifikaci jednotlivých kontaktů, aby osvětlení vozidla fungovalo v souladu s předpisy.
Jak správně zapojit 7 pinovou zásuvku na přívěsu
Při instalaci postupujte podle barevného značení vodičů, které odpovídá mezinárodní normě ISO 1724. 7pólová zásuvka obsahuje celkem 7 pinů, kde každý z nich plní specifickou funkci pro zajištění bezpečného provozu. Častou chybou je záměna kostřicího vodiče s napájením, což vede ke zkratu nebo nefunkčnosti celého systému. Zapojení vodičů vždy provádějte s odpojeným akumulátorem vozidla. Toto řešení se hodí pro majitele běžných nákladních vozíků, pro složitější systémy s karavany je vhodnější 13pólová zásuvka.
| Pin číslo | Funkce pinu | Barva vodiče |
|---|---|---|
| 1 | Levý ukazatel směru | Žlutá |
| 2 | Zadní mlhové světlo | Modrá |
| 3 | Kostra (uzemnění) | Bílá |
| 4 | Pravý ukazatel směru | Zelená |
| 5 | Pravé obrysové světlo | Hnědá |
| 6 | Brzdová světla | Červená |
| 7 | Levé obrysové světlo | Černá |
Odborná rada: Před finální montáží krytu konektory přívěsu vždy očistěte od oxidace a zkontrolujte pevnost spojů. Ujistěte se, že pinout přívěsu odpovídá schématu, protože špatné zapojení může poškodit řídicí jednotku osvětlení automobilu. Pokud vozidlo využívá CAN-BUS systém, může být nutné použít speciální modul pro správnou detekci zátěže.
Specifika zapojení 13pólové zásuvky: Multicon, Multicon West a Jaeger
Třináctipólová zásuvka představuje standard pro moderní tažná zařízení, protože kromě základního osvětlení umožňuje napájení vnitřních spotřebičů přívěsu, jako je lednice nebo vnitřní osvětlení. Správné schéma zapojení zásuvky přívěsu podle normy ISO 11446 zajišťuje kompatibilitu mezi vozidlem a vlekem.
Rozdíly mezi Multicon a Multicon West
Systémy Multicon a Multicon West rozšiřují možnosti klasických konektorů přívěsu o dodatečné piny pro trvalé napájení a napájení po klíčku. Pinout zásuvky přívěsu a typy konektorů se u těchto variant shodují v rozmístění hlavních kontaktů, ale liší se konstrukcí vnějších pinů. Multicon West využívá specifické uspořádání malých kontaktů kolem hlavního kruhového tělesa, což vyžaduje přesné usazení protikusu. Při instalaci postupujte obezřetně, neboť záměna kontaktů může způsobit zkrat v elektroinstalaci vozu.
Charakteristika bajonetového konektoru Jaeger
Jaeger konektor je v současnosti nejpoužívanější evropský bajonetový konektor pro 13pólové systémy. Jeho konstrukce spoléhá na otočný mechanismus, který fixuje zástrčku v zásuvce a zaručuje odolnost proti vibracím během jízdy. Tento systém plně podporuje pin 9 pro trvalé napájení 12 V a pin 10 pro napájení po klíčku. Návod na zapojení 13 pinové zásuvky pro vozík vyžaduje pečlivou izolaci všech spojů, aby nedocházelo k oxidaci kontaktů.
| Pin | Funkce | Barva vodiče |
|---|---|---|
| 1 | Levý ukazatel směru | Žlutá |
| 9 | Trvalé napájení 12 V | Oranžová |
| 13 | Kostra pro pin 9 | Bílá/Červená |
Odborná rada: Častou chybou při zapojení zásuvky přívěsu je podcenění průřezu vodičů pro napájení lednice, což vede k úbytku napětí. Zapojení se hodí pro moderní karavany, nikoliv však pro historické vozíky se zastaralým 7pólovým systémem bez redukce.
Doporučení pro instalaci a zapojení CAN-BUS adaptérů v automobilu
Moderní vozidla vyžadují pro bezproblémové zapojení zásuvky přívěsu využití elektronických modulů, které chrání palubní počítač před přetížením. CAN-BUS adaptér efektivně komunikuje s datovou sběrnicí a zajišťuje správnou funkci světel bez rizika vyvolání chybových hlášek na palubní desce.
Kdy je CAN-BUS adaptér nutný?
CAN-BUS adaptér je nezbytný u moderních vozidel vybavených systémem kontroly prasklých žárovek a multiplexní elektroinstalací. Pokud připojíte přívěs přímo na kabely koncových světel, řídicí jednotka vyhodnotí odběr jako závadu a odpojí napájení. Modul zajistí oddělené napájení pro 7pólovou či 13pólovou zásuvku, čímž zabrání chybovým hláškám a zajistí správný pinout přívěsu bez zásahu do originálního svazku auta.
Postup instalace CAN-BUS adaptéru
Instalace vyžaduje přesné schéma zapojení zásuvky a pečlivé připojení k napájení. Při montáži postupujte následovně:
- Připojte řídicí jednotku adaptéru k trvalému napájení 12V s odpovídajícím jištěním.
- Propojte vstupy modulu s kabely koncových světel podle schématu zapojení zásuvky.
- Zapojte výstupy modulu na jednotlivé piny v zásuvce přívěsu.
- Ověřte konektory přívěsu pomocí multimetru nebo testeru pro diagnostiku světel přívěsu.
Odborná rada: Častá chyba spočívá v podcenění průřezu přívodních kabelů, což vede k úbytkům napětí. Tento systém se hodí pro vozidla s CAN sběrnicí, zatímco u starších vozů bez kontroly žárovek není instalace nutná.
Časté chyby a údržba zásuvek přívěsu
Správná instalace a pravidelná péče o konektory přívěsu zásadně ovlivňují funkčnost elektrické soustavy vašeho vozidla. Znalost správného postupu vám ušetří čas při diagnostice světel přívěsu a prodlouží životnost celého zařízení.
Nejčastější chyby při zapojení
Mezi nejčastější chyby při zapojení zásuvky přívěsu patří podcenění dimenzování kabeláže. Nedostatečný průřez vodičů způsobuje při vyšším odběru nadměrné zahřívání kabelů, což může vést k roztavení izolace. Chybné uzemnění zase způsobuje nepředvídatelné poruchy světel, kdy se při brzdění rozsvěcují směrová světla. U vozidel s moderní elektroinstalací je kritickou chybou absence relé pro trvalé napájení, které chrání řídicí jednotku vozu před přetížením. Při práci vždy dodržujte schéma zapojení zásuvky, abyste předešli zkratům.
Údržba a ochrana konektorů
Koroze je hlavním nepřítelem kontaktů u 7pólových i 13pólových zásuvek. Pro prevenci doporučuji aplikaci kvalitního ochranného spreje na bázi silikonu 1 až 2 krát ročně. Pokud již pozorujete na pinech oxidaci, proveďte důkladné čištění kontaktů jemným smirkovým papírem nebo speciálním čističem.
- Kontrolujte těsnost gumových manžet u vstupu kabelu.
- Pravidelně prověřujte pevnost spojů v konektorech přívěsu.
- Čistěte zásuvku vždy po jízdě v zimním solném období.
Odborná rada: Pokud nejste v autoelektrice zběhlí, zapojení svěřte servisu, protože nesprávný zásah do CAN-BUS systému může trvale poškodit řídicí jednotku vozidla. Tato údržba se hodí pro každého majitele vleku, ale není vhodná pro neodborné zásahy do složitých elektronických svazků moderních automobilů.
Diagnostika nefunkčnosti světel přívěsu a základní postupy
Diagnostika světel přívěsu vyžaduje systematický přístup k prověření elektrické cesty od automobilu až po koncová světla. Správná identifikace závady eliminuje zbytečnou výměnu funkčních komponent a zajišťuje bezpečný provoz na pozemních komunikacích.
Kontrola a výměna žárovek
Pravidelná kontrola stavu vláken v žárovkách je základním krokem, neboť oxidace kontaktů nebo spálené vlákno často způsobují výpadky osvětlení. Při výměně vždy dbejte na shodu příkonu a napětí s předepsanou hodnotou, aby nedocházelo k přetěžování kabeláže přívěsu či chybám v řídicí jednotce vozu.
Měření napětí na pinech zásuvky
Pomocí multimetru ověřte napětí na pinech zásuvky vozidla, kde standardní hodnota činí 12 V při aktivaci příslušného světelného okruhu. Nízké napětí na pinech zásuvky často značí přechodový odpor v konektorech přívěsu, což bývá jedna z nejčastějších chyb při zapojení zásuvky přívěsu způsobená korozí.
Kontrola kabeláže a opravné postupy
Poškozená kabeláž přívěsu vede k náhodným výpadkům světel vlivem vibrací za jízdy. Při opravě přerušených vodičů použijte krimpovací pouzdra a následně spoj zajistěte pomocí smršťovací bužírky s vnitřním lepidlem, která zaručuje vodotěsnost.
Odborná rada: Diagnostika světel přívěsu vyžaduje pečlivost. Častá chyba: neodborné pájení kabelů bez izolace, které vede ke korozi mědi. Postup opravy:
- Odizolování vodičů – odstraňte izolaci v délce 10 mm.
- Propojení konektorem – zajistěte spoj pomocí krimpovacích kleští.
- Izolace spoje – aplikujte smršťovací bužírku a zahřejte ji horkovzdušnou pistolí.
Tento postup se hodí pro majitele přívěsů s 7pólovou zásuvkou i 13pólovou zásuvkou, avšak není vhodný pro vozidla s CAN-BUS systémem, kde může neodborný zásah poškodit elektroniku vozu.
Časté dotazy k zapojení zásuvky přívěsu (FAQ)
Otázka: Co je pinout zásuvky přívěsu a k čemu slouží?
Pinout zásuvky přívěsu určuje přesné zapojení jednotlivých pinů pro světelné funkce, jako jsou blinkry, brzdová světla či couvací světlo, čímž zajišťuje správnou komunikaci mezi vozidlem a přívěsem.
Otázka: Jaký je rozdíl mezi 7pólovou a 13pólovou zásuvkou?
7pólová zásuvka podle normy ISO 1724 obsahuje 7 pinů pro základní osvětlení, zatímco 13pólová zásuvka dle ISO 11446 nabízí 13 pinů včetně trvalého napájení 12 V a napájení po klíčku.
Otázka: Jak správně zapojit 7 pinovou zásuvku na přívěsu?
Vodiče zapojte podle barev: žlutý na pin 1 (levý blinkr), zelený na pin 2 (pravý blinkr), hnědý na pin 3 (pravé zadní světlo), bílý na pin 4 (kostra), modrý na pin 5 (couvání), červený na pin 6 (brzdy) a černý na pin 7 (levé zadní světlo).
Otázka: Co znamenají jednotlivé piny u 13pólové zásuvky?
Například pin 1 slouží pro levý směrový ukazatel, pin 9 zajišťuje trvalé napájení 12 V, pin 6 ovládá brzdová světla a pin 13 funguje jako společné uzemnění pro piny 9 až 12.
Otázka: Kdy je nutné použít CAN-BUS adaptér?
CAN-BUS adaptér je nezbytný u vozidel vyrobených po roce 2005 s digitální sběrnicí, aby se předešlo chybovým hlášením v palubním počítači a zajistila správná funkce světel přívěsu.
Otázka: Jaký průřez vodičů použít pro napájení zásuvky přívěsu?
Pro běžné světelné okruhy postačí průřez 1,5 mm², avšak pro trvalé napájecí větve a dobíjení doporučuji minimálně 2,5 mm², u hlavních přívodů až 4 mm².
Otázka: Jak předcházet korozi kontaktů zásuvky přívěsu?
Konektory přívěsu ošetřete 1 až 2krát ročně silikonovým ochranným sprejem a při výskytu oxidace použijte jemný čistič elektrických kontaktů pro obnovu vodivosti.
Otázka: Co dělat, když nefunguje jedno světlo na přívěsu?
Nejprve prověřte žárovku, následně očistěte kontakty zásuvky a multimetrem změřte napětí na příslušném pinu zásuvky vozidla, abyste vyloučili chybu v kabeláži přívěsu.
Otázka: Jaký je správný postup při zapojení zásuvky přívěsu?
Postupujte přesně podle schématu zapojení zásuvky, zajistěte vodiče proti vytržení, použijte odpovídající pojistky a všechny spoje důkladně chraňte proti vniknutí vlhkosti.
Otázka: Lze použít adaptér mezi 7 a 13 pinovou zásuvkou?
Ano, adaptéry 7 na 13 nebo 13 na 7 jsou běžně dostupné, ale pamatujte, že přenášejí pouze kompatibilní funkce a nepodporují dodatečné napájení u starších 7pólových instalací.
Otázka: Jak zapojit 3fázovou zásuvku na přívěsu?
Tato zásuvka vyžaduje zapojení fází L1, L2, L3, nulového vodiče N a ochranného vodiče PE, přičemž je nutné dodržet jejich přesnou pozici pro zajištění bezpečnosti.
Otázka: Jak správně propojit 5pólovou zásuvku s 4pólovou zásuvkou?
Při propojování vynechte pin pro zpětné světlo, který 4pólový systém neobsahuje, a zbývající vodiče zapojte podle shodných světelných funkcí a uzemnění.
Otázka: Jak postupovat při zapojení tažného zařízení na auto?
Před montáží vždy odpojte autobaterii, zásuvku připevněte k držáku tažného zařízení a vodiče protáhněte do interiéru k řídicí jednotce nebo přímo k zadním světlům.
Otázka: Jak správně zasunout koncovku do zásuvky přívěsu?
Zástrčku zasuňte pevně a rovnoměrně do zásuvky tak, aby výstupek na zástrčce zapadl do drážky a pojistný kryt bezpečně zajistil spojení proti vibracím.
Otázka: Jak vypadá schéma zapojení 12V zásuvky na přívěsu?
Schéma vyžaduje připojení kladného pólu na napájecí pin a záporného pólu na kostřicí pin, přičemž musíte striktně dodržet polaritu, aby nedošlo ke zkratu.
Otázka: Jaké jsou kroky pro zapojení zásuvky na vozík 7 pin?
Identifikujte piny podle číselného označení na zásuvce, odizolujte konce vodičů, pevně je přišroubujte k pinům a před jízdou proveďte zkoušku všech světelných funkcí.
Otázka: Jaké bezpečnostní prvky je nutné zahrnout při zapojení zásuvky přívěsu?
Vždy instalujte pojistku s vhodnou ampérovou hodnotou a všechny svorky chraňte průchodkami, aby nedošlo k mechanickému poškození kabeláže vlivem otřesů.
Otázka: Jaké jsou běžné chyby při zapojení zásuvky přívěsu a jak se jim vyhnout?
Častá chyba je záměna pinů pro blinkry a špatné uzemnění, proto vždy používejte schéma zapojení zásuvky a po instalaci vše překontrolujte zkoušečkou napětí.
Odborná rada: Pokud máte vůz s moderní elektronikou, vyhněte se přímému napojení na světla a využijte dedikovanou elektroinstalaci s řídicí jednotkou, která zabrání poškození palubní sítě.
Rozlišení: Tento postup je vhodný pro majitele standardních osobních vozidel a běžných přívěsů, nikoliv pro speciální vozidla s vlastními komunikačními protokoly, kde je nutný servisní zásah.
