Pojistky Škoda Fabia 3 generace s blokovými schématy a popisem
Pojistky ve Škodě Fabia 3. generace jsou zásadní pro správnou funkci elektrických systémů vozu. Přesné určení jejich umístění a typů pomáhá při rychlé diagnostice a bezpečné výměně. Detailní bloková schémata pojistkové skříně Fabia 3 usnadňují orientaci i méně zkušeným uživatelům.
📊 Klíčová fakta
- Škoda Fabia 3. generace má 71 pojistkových pozic rozdělených do dvou bloků – 58 v interiéru a 13 v motorovém prostoru.
- Pojistky jsou typu ploché (1-40 A) a páskové (40-175 A) s barevným kódováním podle hodnoty proudu.
- Hlavní pojistková skříň je umístěna pod volantem, druhá v motorovém prostoru, kde jsou pojistky s vyššími proudy.
- Ceny plochých pojistek začínají na 3,63 Kč a páskových na 15 Kč včetně DPH.
- Detailní bloková schémata a přesný popis pojistkových pozic pro Fabii 3 nejsou běžně dostupné, na rozdíl od starších generací.
Umístění pojistek ve Škodě Fabia 3. generace

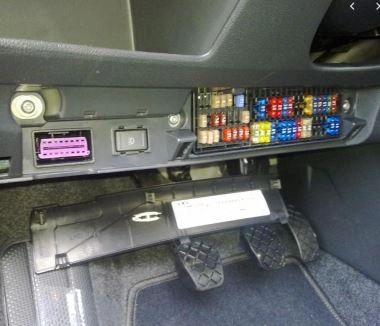

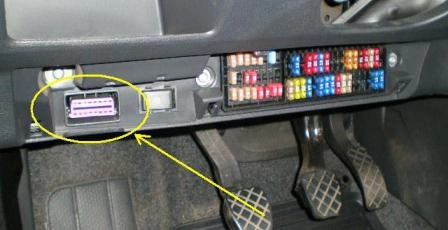

Ve Škodě Fabia 3. generace jsou pojistky rozděleny do dvou hlavních pojistkových skříní. První a největší pojistková skříň Fabia 3 se nachází v interiéru vozu pod volantem, kde je umístěno celkem 58 pojistek. Druhý blok pojistek je v motorovém prostoru a obsahuje 13 pojistkových pozic.
Toto rozdělení umožňuje snadnější přístup k pojistkám podle jejich funkce a umístění v elektrickém systému vozu. Typy pojistek Fabia 3 zahrnují běžné nožové pojistky různých barev, které odpovídají jejich ampérovému zatížení. Pro bezpečnost při výměně pojistek je důležité vždy odpojit baterii a používat náhradní pojistky Fabia 3 odpovídající předepsaným hodnotám.
- Pojistková skříň Fabia 3 v interiéru: 58 pozic pod volantem
- Pojistková skříň Fabia 3 v motorovém prostoru: 13 pozic
- Blokové schéma pojistek Fabia 3 rozděluje pojistky podle funkce a umístění
- Seznam pojistek a jejich popis ve Fabii 3 je uveden v uživatelské příručce
Kde jsou pojistky ve Škodě Fabia 3 generace
Pojistky Škoda Fabia 3 najdete pod volantem a v motorovém prostoru, což usnadňuje jejich kontrolu a případnou výměnu.
Typy a hodnoty pojistek ve Fabii 3. generace
Ve Škodě Fabia 3. generace jsou používány dva základní typy pojistek, které se liší svou konstrukcí, rozměry i hodnotami proudu. Tyto pojistky mají přesně definované proudové hodnoty a barevné značení, což výrazně usnadňuje orientaci v pojistkové skříni Fabia 3 a správnou výměnu pojistek.
Typy pojistek používané ve Škodě Fabia 3. generace
Fabia 3 využívá ploché pojistky, jejichž hodnota proudu se pohybuje od 1 A do 40 A. Tyto ploché pojistky mají standardní rozměry 19 × 5 mm a slouží především pro ochranu menších elektrických obvodů. Druhým typem jsou páskové pojistky s proudovými hodnotami od 40 A až do 175 A. Páskové pojistky jsou větší a používají se k ochraně hlavních elektrických okruhů, například alternátoru nebo hlavního jističe. Oba typy pojistek jsou ve Fabii 3 barevně odlišeny, což pomáhá rychle zjistit jejich hodnotu podle blokového schématu pojistek Fabia 3.
Barevné odlišení pojistek podle proudu ve Fabii 3
Barevné značení pojistek ve Fabii 3 odpovídá jejich hodnotě proudu a umožňuje rychlou identifikaci bez nutnosti detailního měření. Například ploché pojistky s hodnotou 10 A jsou označeny červenou barvou, 15 A modrou a 20 A žlutou. Páskové pojistky mají také barevné označení odpovídající jejich vyšším hodnotám, například zelená pro 70 A nebo oranžová pro 150 A. Toto barevné kódování je standardizované a usnadňuje bezpečnost při výměně pojistek Škoda Fabia 3, protože umožňuje snadno vybrat správnou náhradní pojistku Fabia 3 podle hodnoty proudu.
| Typ pojistky | Hodnota proudu (A) | Barva pojistky | Rozměry (mm) |
|---|---|---|---|
| Plochá pojistka | 1, 5, 7,5, 10, 15, 20, 25, 30, 40 | Červená, modrá, žlutá apod. | 19 × 5 |
| Pásková pojistka | 40, 50, 60, 70, 80, 100, 125, 150, 175 | Zelená, oranžová, zelenošedá apod. | Větší, páskový tvar |
Tip: Při výměně pojistek Škoda Fabia 3 vždy dbejte na správné barevné označení a hodnotu proudu podle blokového schématu pojistek Fabia 3, aby nedošlo k poddimenzování nebo přetížení elektrického obvodu. Častou chybou je použití pojistky s nesprávnou hodnotou, což může vést k poruše nebo poškození elektroinstalace.
Funkce a rozdělení pojistek podle systémů vozu
Popis pojistek Škoda Fabia 3 generace zahrnuje rozdělení podle hlavních funkcí, které chrání. Pojistky ve Fabii 3 zabezpečují správnou činnost klíčových systémů a zabraňují poškození elektrických obvodů při zkratu nebo přetížení. Ve vašem vozidle najdete pojistkovou skříň Fabia 3, kde jsou umístěny různé typy pojistek Fabia 3 podle jejich účelu. Blokové schéma pojistek Fabia 3 přehledně ukazuje, která pojistka kryje konkrétní systém.
Funkce pojistek Fabia 3 se vztahují především k těmto oblastem:
- Řídicí jednotka motoru – pojistky chrání elektroniku motoru před přepětím
- Osvětlení – zabezpečují funkci předních a zadních světel, blinkrů a osvětlení kabiny
- Bezpečnostní systémy – pojistky kryjí airbagy, ABS a další bezpečnostní prvky
- Komfortní prvky – zajišťují správnou činnost stahování oken, centrálního zamykání a klimatizace
- Elektronika – chrání různé senzory a řídicí moduly včetně palubní desky
Bezpečnost při výměně pojistek Škoda Fabia 3 vyžaduje dodržení správného postupu podle návodu a použití náhradních pojistek Fabia 3 odpovídajících barvy a hodnoty. Výměna pojistek Škoda Fabia 3 bez správného rozpoznání typu a umístění může vést k dalším závadám.
Jak vypadá schéma pojistek pro Fabii 3 generaci
Schéma pojistek pro Fabii 3 generaci je rozdělené do několika bloků podle jejich umístění v pojistkové skříni Fabia 3. Tento seznam pojistek a jejich popis ve Fabii 3 pomáhá rychle identifikovat poškozenou pojistku a usnadňuje servisní zásah.
Bloková schémata pojistek Škoda Fabia 3. generace
Blokové schéma pojistek Škoda Fabia 3. generace představuje klíčový nástroj pro orientaci v pojistkové skříni vozidla. Přesné schéma pojistek Škoda Fabia 3 však není běžně veřejně dostupné, což odlišuje tuto generaci od předchozích modelů. Pro správnou identifikaci a výměnu pojistek je proto vhodné spoléhat se na oficiální servisní dokumentaci nebo odborný servis. Pojistkové bloky ve Fabii 3 jsou umístěny jak v interiéru, tak v motorovém prostoru, a zahrnují celkem přibližně 71 pojistek různých typů.
Srovnání s předchozími generacemi Fabia
Fabia 1. generace a Fabia 2. generace disponují veřejně dostupnými detailními blokovými schématy pojistek, což usnadňuje samostatnou orientaci a opravy. U Fabie 3 však tato podrobná bloková schémata chybí, což komplikuje práci uživatelům, kteří chtějí pojistky sami měnit nebo kontrolovat. Tento rozdíl je důsledkem změn v konstrukci pojistkové skříně a elektronických systémů vozidla.
Umístění pojistek Škoda Fabia 3 s blokovým schématem
Vozidlo má pojistkové bloky rozdělené do dvou hlavních částí – v interiéru pod palubní deskou a v motorovém prostoru. Každý blok obsahuje pojistky různých barev a hodnot, což odpovídá jejich funkci a zátěži. Blokové schéma pojistek Fabia 3 proto zahrnuje označení pozic a funkcí jednotlivých pojistek, které však nelze snadno nalézt mimo autorizované dokumenty.
Tip: Při výměně pojistek Fabia 3 doporučuji vždy dodržovat bezpečnostní postupy a použít náhradní pojistky přesně odpovídající předepsanému typu a hodnotě. Častou chybou je použití pojistky s nesprávnou hodnotou, což může vést k poškození elektrických systémů. Pro uživatele bez přístupu k oficiálním schématům je lepší obrátit se na autorizovaný servis.
Výměna a kontrola pojistek ve Fabii 3
Správná kontrola a výměna pojistek ve Fabii 3 pomáhá předejít elektrickým závadám a zajistit bezpečný provoz vozu. Následující postupy a tipy vám usnadní orientaci v pojistkové skříni Fabia 3 a zvýší bezpečnost při manipulaci s pojistkami.
Jak poznat spálenou pojistku
Spálená pojistka má uvnitř průhledného plastu přerušené nebo spálené vlákno, což znamená přerušený elektrický obvod. Tento stav lze jednoduše zjistit vizuální kontrolou pojistky ve pojistkové skříni Fabia 3. Pokud pojistka nefunguje, je její výměna nezbytná.
Doporučené nářadí pro výměnu
Pro výměnu pojistek ve Fabii 3 se doporučuje použít speciální vytahovák pojistek nebo kleště na pojistky, které stojí obvykle mezi 34 až 48 Kč s DPH. Použití vhodného nářadí zajišťuje bezpečnost a minimalizuje riziko poškození pojistkové skříně.
- Lokalizujte pojistkovou skříň Fabia 3 podle blokového schématu pojistek Fabia 3.
- Vypněte zapalování a odpojte baterii pro zvýšení bezpečnosti při výměně pojistky.
- Odejměte pojistku pomocí vytahováku nebo kleští.
- Vizualně zkontrolujte vlákno pojistky a určete, zda je spálená.
- Vložte náhradní pojistku Fabia 3 stejného typu a hodnoty.
- Zapněte zapalování a ověřte funkčnost výměny pojistky.
Tip: Bezpečnost při výměně pojistek znamená vždy odpojit zdroj napájení, aby nedošlo k úrazu elektrickým proudem nebo poškození elektrického systému vozu.
Časté dotazy o pojistkách Škoda Fabia 3. generace
Otázka: Kde jsou umístěny pojistky u Škody Fabia 3. generace?
Pojistková skříň Fabia 3 je rozdělena do dvou bloků – 58 pojistek najdete pod volantem v interiéru a 13 v motorovém prostoru.
Otázka: Jak poznat spálenou pojistku ve Fabii 3?
Spálená pojistka má přerušené nebo zčernalé vlákno viditelné přes průhledný kryt, což signalizuje nutnost výměny.
Otázka: Jaké typy pojistek se používají ve Fabii 3?
Fabia 3 používá ploché pojistky s hodnotami od 1 do 40 A a páskové pojistky s hodnotami 40 až 175 A.
Otázka: Jaké jsou rozměry plochých pojistek ve Fabii 3?
Standardní ploché pojistky mají délku 19 mm a kontakty 2×5 mm, mini pojistky jsou 10 mm dlouhé s kontakty 2×2,8 mm.
Otázka: Jak vyměnit pojistku ve Fabii 3?
Vypněte zapalování, odpojte baterii, vytáhněte pojistku pomocí vhodného vytahováku, zkontrolujte ji a nahraďte stejným typem a hodnotou.
Otázka: Jaké nářadí je vhodné pro výměnu pojistek?
Doporučuje se použít speciální kleště nebo vytahovák pojistek, které stojí kolem 34 až 48 Kč s DPH.
Otázka: Jaká je cena plochých pojistek pro Fabii 3?
Náhradní ploché pojistky pořídíte od 3,63 Kč včetně DPH, páskové pojistky začínají na ceně 15 Kč.
Otázka: Jaké funkce pojistky chrání ve Fabii 3?
Pojistky chrání klíčové prvky jako motor, osvětlení, bezpečnostní a komfortní systémy, stejně jako elektroniku vozu.
Otázka: Jsou dostupná detailní bloková schémata pro Fabii 3?
Detailní blokové schéma pojistek Fabia 3 není veřejně dostupné; doporučuje se konzultovat autorizovaný servis.
Otázka: Jaký je bezpečnostní postup při výměně pojistek?
Bezpečnost při výměně pojistek vyžaduje vypnutí zapalování a odpojení baterie, aby se zabránilo úrazu elektrickým proudem nebo poškození elektroinstalace.
