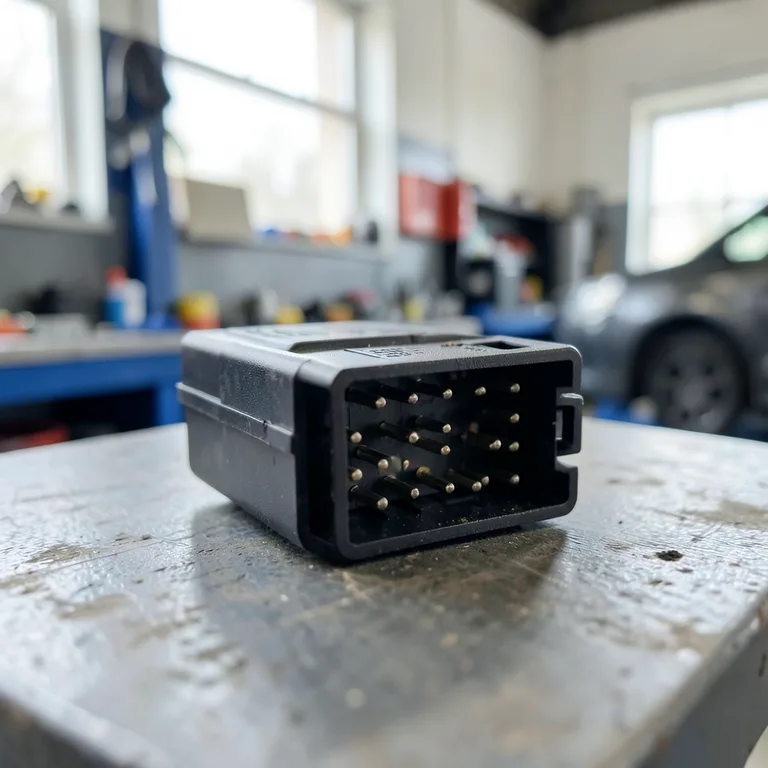

Diagnostický konektor OBD 2 obsahuje 16 pinů, z nichž každý plní specifickou funkci pro komunikaci s řídicími jednotkami vozidla. Správné zapojení pinů OBD II umožňuje přesnou autodiagnostiku a identifikaci případných závad. Porozumění jednotlivým pinům je klíčové pro efektivní práci s diagnostickým zařízením.
📋 Shrnutí v bodech
- Diagnostický konektor OBD 2 má standardně 16 pinů podle normy SAE J1962.
- Piny 6 a 14 slouží pro komunikaci přes sběrnici CAN, povinnou od roku 2004.
- PIN 16 poskytuje napájení +12 V, PINy 4 a 5 jsou země (GND).
- Norma OBD II platí v Evropě od roku 2000 a v USA od roku 1996.
- Variabilita konektorů zahrnuje i jiné typy s 2, 3, 5, 10, 20 či 38 piny u různých výrobců.
Popis a funkce pinů standardního 16pinového konektoru OBD 2
Standardní diagnostický konektor OBD II má 16 pinů podle normy SAE J1962, která platí od roku 1996. Klíčové piny zahrnují PIN 16 pro napájení +12 V, PINy 4 a 5 jako země a piny 6 a 14 určené pro komunikaci přes CAN sběrnici. Dále jsou zde piny pro J1850 sběrnice a K-line podle ISO 9141-2, které umožňují různé protokoly autodiagnostiky.
Význam PINů 4, 5 a 16
PIN 4 a PIN 5 představují zemní vodiče, přičemž PIN 4 je zem vozidla, zatímco PIN 5 slouží jako komunikační zem. PIN 16 dodává stabilní napájení +12 V, které je nezbytné pro provoz diagnostického zařízení připojeného k OBD 2 konektoru.
Funkce PINů 2, 6, 10 a 14
PINy 2 a 10 jsou určeny pro komunikaci přes J1850 sběrnice, používanou v některých vozidlech starší konstrukce. PIN 6 a PIN 14 zajišťují přenos dat přes CAN sběrnici, která se stala standardem pro vozidla od roku 2004 díky své spolehlivosti a rychlosti.
Role PINů 7 a 15
PIN 7 a PIN 15 slouží pro komunikaci přes K-line podle normy ISO 9141-2, která je součástí evropského standardu EOBD. Tento protokol umožňuje diagnostiku u starších i některých novějších modelů vozidel.
| PIN | Funkce | Popis |
|---|---|---|
| 1 | Výrobce specifický | Volný nebo speciální funkce |
| 2 | J1850 Bus+ | Datová linka J1850 |
| 3 | Výrobce specifický | Volný nebo speciální funkce |
| 4 | Chassis Ground | Zem vozidla |
| 5 | Signal Ground | Komunikační zem |
| 6 | CAN High (ISO 15765-4) | Vysoká linka CAN sběrnice |
| 7 | K-line (ISO 9141-2, ISO 14230) | Diagnostická linka K-line |
| 8 | Výrobce specifický | Volný nebo speciální funkce |
| 9 | Výrobce specifický | Volný nebo speciální funkce |
| 10 | J1850 Bus- | Datová linka J1850 |
| 11 | Výrobce specifický | Volný nebo speciální funkce |
| 12 | Výrobce specifický | Volný nebo speciální funkce |
| 13 | Výrobce specifický | Volný nebo speciální funkce |
| 14 | CAN Low (ISO 15765-4) | Nízká linka CAN sběrnice |
| 15 | L-line (ISO 9141-2) | Diagnostická linka L-line |
| 16 | Battery Power (+12 V) | Napájení +12 V pro diagnostické zařízení |
Variabilita a specifické konektory u vybraných automobilových značek
Variabilita diagnostických konektorů mezi automobilovými značkami zahrnuje i netradiční konektory s neobvyklým počtem pinů. Tyto specifické zapojení pinů se liší podle výrobce a modelu, což může komplikovat autodiagnostiku a vyžaduje opatrnost při připojování. Podrobnější popis a funkce pinů OBD2 v autodiagnostice najdete například na stránce Wikipedie věnované On-board diagnosis.
Diagnostické konektory s nízkým počtem pinů (2, 3, 5)
Některé značky používaly diagnostické konektory s výrazně nižším počtem pinů než standardních 16 v OBD 2. Peugeot a Citroen využívaly do roku 1999 konektory s 2 a 30 piny, přičemž 2pinový konektor byl běžný u starších modelů. Škoda Favorit je známá svým diagnostickým konektorem s pouhými 5 piny. Konektory s 3 piny se vyskytovaly například u značky Fiat. Tyto netradiční konektory často nesplňují standardy komunikace CAN bus nebo ISO 9141.
Diagnostické konektory s vyšším počtem pinů (10, 20, 38)
Vyšší počet pinů v diagnostických konektorech se objevuje u některých prémiových značek a starších modelů. BMW používá diagnostický konektor s 20 piny, který umožňuje rozšířenou autodiagnostiku a přístup k více systémům vozidla. Mercedes-Benz volí 38pinové konektory, které podporují komplexní diagnostické protokoly. Opel používal do roku 1998 10pinové konektory, které byly předchůdci dnešního standardu OBD 2 a měly omezené funkce.
| Značka | Počet pinů | Poznámka |
|---|---|---|
| Peugeot | 2, 30 | Starší modely před rokem 1999 |
| Škoda Favorit | 5 | Jednoduchý diagnostický konektor |
| BMW | 20 | Rozšířená diagnostika, více funkcí |
| Mercedes-Benz | 38 | Komplexní diagnostické protokoly |
| Opel | 10 | Používán do roku 1998 |
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Normy a standardy vztahující se k OBD 2 konektoru a jejich historický vývoj
Normy a standardy vztahující se k OBD 2 konektoru a jejich historický vývoj jsou klíčové pro správné fungování autodiagnostiky. Níže najdete přehled hlavních milníků a standardů, které definují zapojení pinů diagnostického konektoru OBD 2 a jeho funkce.
Zavedení OBD II v USA
OBD II byla zavedena v USA v roce 1996 jako povinný standard pro diagnostický konektor vozidla. Tento systém stanovuje přesné požadavky na komunikaci i zapojení pinů OBD 2, čímž zajišťuje jednotnou autodiagnostiku.
Zavedení EOBD v Evropě
EOBD je evropská obdoba OBD II, platná od roku 2000 pro nové typy vozidel. Zavedení EOBD znamenalo přizpůsobení amerického standardu evropským normám a legislativě, čímž se sjednotila diagnostika osobních automobilů.
Sjednocení a normy SAE
Norma SAE J1962 definuje fyzické zapojení a počet pinů v OBD 2 konektoru podle předchozích standardů ISO 9141, SAE J1979 a SAE J1850. Díky tomuto sjednocení je možné spolehlivě rozpoznat jednotlivé funkce pinů a připojit se k diagnostickému konektoru podle pinů správně.
- Seznámení s normami – pochopit význam ISO 9141, SAE J1850 a SAE J1979 v diagnostice
- Identifikace pinů – znát kolik pinů má OBD 2 konektor a jaké jsou jejich funkce podle SAE J1962
- Správné připojení – využít schema zapojení pinů OBD 2 konektoru pro bezchybnou komunikaci CAN bus a dalších sběrnic
Konstrukce, materiály a kvalita provedení OBD 2 konektoru
Kanadská firma Sensolutions Inc. patří mezi přední výrobce kvalitních OBD II konektorů, které mají pozlacené piny a odolný povrch zajišťující dlouhou životnost a spolehlivost přenosu dat v autodiagnostice. Tyto konektory splňují přísné normy SAE 1962 a ISO 15031, což zaručuje správné zapojení pinů diagnostického konektoru OBD 2 a kompatibilitu s protokoly jako CAN bus nebo ISO 9141. Naopak levné čínské verze často nesplňují tyto normy, což vede k problémům s komunikací a rychlejšímu opotřebení.
Pro správnou údržbu doporučuji pravidelně kontrolovat piny a ošetřovat je vhodným kontaktním čističem, aby nedocházelo k oxidaci a ztrátě kontaktu.
- Sensolutions Inc. vyrábí konektory OBD II s pozlacenými piny
- Konektory mají pevnou konstrukci a odolný povrch pro dlouhodobé použití
- Levné čínské konektory často nesplňují normy SAE 1962 a ISO 15031
- Správná údržba prodlužuje životnost a zajišťuje spolehlivou autodiagnostiku
Jak zapojit piny diagnostického konektoru OBD 2
Pro správné zapojení pinů OBD II konektoru je nezbytné dodržet standardní schema zapojení pinů OBD 2 konektoru podle norem SAE 1962 a ISO 15031, které určuje funkce jednotlivých pinů v rámci komunikace CAN bus a dalších sběrnic.
Umístění a praktické použití diagnostického konektoru v automobilech
Diagnostická zásuvka OBD II se obvykle nachází pod volantem nebo za plastovým krytem na straně řidiče, což umožňuje snadný přístup pro diagnostiku vozidla. Připojení k OBD 2 konektoru podle pinů umožňuje nejen čtení závad uložených v řídicí jednotce, ale také sledování signálů snímačů vozidla v reálném čase. Díky standardizovanému zapojení pinů OBD II podléhajícím normám jako ISO 9141 či komunikaci CAN bus lze využít i pokročilou diagnostiku například pomocí osciloskopu. Tento diagnostický konektor vozidla tak představuje klíčový nástroj pro autodiagnostiku a servis.
_„Správné zapojení pinů diagnostického konektoru OBD 2 je základem přesné a rychlé identifikace poruch,“_ vysvětluje odborník na vozidlovou diagnostiku.
Doporučení pro správné zapojení a časté chyby při manipulaci s piny
Při manipulaci s piny diagnostického konektoru OBD 2 je třeba dbát na správné zapojení a čistotu kontaktů, aby nedocházelo k chybám v autodiagnostice nebo poškození zařízení. Níže najdete přehled nejčastějších chyb a doporučení pro bezpečné propojení pinů.
Nejčastější chyby při zapojení pinů
Mezi nejčastější chyby patří špatné propojení pinů, které způsobuje nesprávnou komunikaci s diagnostickým konektorem vozidla. Oxidace a znečištění kontaktů vedou k přerušení spojení. Použití neoriginálních nebo nekvalitních konektorů často způsobuje poškození zařízení a chyby v diagnostice.
Doporučení pro správné zapojení
Pro správné zapojení pinů OBD 2 doporučuji používat originální konektory a pravidelně provádět čištění kontaktů, například izopropylalkoholem. Kontrolujte zapojení pinů podle oficiálního schématu ISO 9141 a SAE J1962, aby byla zajištěna správná komunikace CAN bus a dalších sběrnic. Praktické tipy pro správné zapojení OBD 2 pinů zahrnují:
- důkladnou vizuální kontrolu pinů před připojením
- vyvarování se nadměrného silového zatížení konektoru
- pravidelnou údržbu a ochranu konektorů proti vlhkosti a nečistotám
Podpora moderních technologií a bezdrátových připojení v OBD 2 konektorech
Moderní diagnostický konektor vozidla OBD 2 je navržen tak, aby podporoval nejen klasické kabelové připojení, ale i bezdrátové technologie jako Bluetooth a WiFi adaptéry. Tyto adaptéry umožňují pohodlnou autodiagnostiku konektoru přímo přes mobilní aplikace bez nutnosti fyzického kabelu. Zapojení pinů OBD II reflektuje standardy komunikace CAN bus a ISO 9141, které zajišťují kompatibilitu s širokou škálou vozidel. Bezdrátová diagnostika tak usnadňuje sledování vozidla a zrychluje přístup k datům o jeho stavu.
Jaké jsou piny v diagnostickém konektoru OBD 2?
„Význam jednotlivých pinů v OBD 2 diagnostickém konektoru spočívá v zajištění různých protokolů komunikace, což umožňuje adaptérům bezproblémový přenos dat bez ohledu na značku vozidla,“ vysvětluje odborník na autodiagnostiku.
Časté dotazy k pinům a zapojení diagnostického konektoru OBD 2
Otázka: Jaké jsou hlavní piny v diagnostickém konektoru OBD 2 a k čemu slouží?
OBD 2 konektor má 16 pinů. PIN 16 poskytuje napájení +12 V, piny 4 a 5 slouží jako zem, piny 6 a 14 jsou určeny pro komunikaci CAN bus, piny 2 a 10 pro sběrnici J1850 a piny 7 a 15 pro K-line komunikaci dle normy ISO 9141-2.
Otázka: Kde se obvykle nachází diagnostická zásuvka OBD 2 ve vozidle?
Diagnostický konektor OBD 2 je typicky umístěn pod volantem nebo za plastovým krytem na straně řidiče, což umožňuje snadný přístup při autodiagnostice.
Otázka: Jaký je rozdíl mezi piny CAN sběrnice a J1850 sběrnice?
CAN bus využívá piny 6 (High) a 14 (Low) a stal se standardem od roku 2004. J1850 protokol komunikuje přes piny 2 a 10 a byl běžný u starších vozidel před tímto rokem.
Otázka: Proč mají některé automobily jiné počty pinů v diagnostickém konektoru?
Před zavedením OBD 2 standardu používali výrobci jako BMW nebo Mercedes konektory s více piny (například 20 nebo 38), což ovlivňuje kompatibilitu s běžnými autodiagnostickými přístroji.
Otázka: Jaké jsou nejčastější chyby při zapojení pinů OBD 2 konektoru?
Častou chybou je špatné propojení pinů, zanesené nebo oxidované kontakty a použití nekvalitních konektorů, což vede k nesprávným diagnostickým výsledkům.
Otázka: Jak správně pečovat o diagnostický konektor OBD 2?
Pravidelně čistěte kontakty bez abrazivních materiálů a vyhněte se používání neoriginálních adaptérů, aby byla zajištěna trvalá spolehlivost a přesnost dat.
Otázka: Jaké normy se vztahují k diagnostickému konektoru OBD 2?
Standart SAE J1962 definuje mechanické a elektrické zapojení konektoru, ISO 9141 a SAE J1850 jsou komunikační protokoly používané v různých modelech vozidel.
Otázka: Mohu použít bezdrátový adaptér s OBD 2 konektorem?
Ano, bezdrátové adaptéry využívající Bluetooth nebo WiFi jsou běžně kompatibilní s OBD 2 konektory a umožňují pohodlnou diagnostiku přes mobilní zařízení.
Otázka: Jaké jsou rozdíly mezi OBD II a EOBD?
OBD II je americký standard zavedený od roku 1996, zatímco EOBD je evropská obdoba platná od roku 2000; oba používají stejný 16pinový konektor a podobné protokoly.
Otázka: Co znamenají piny 7 a 15 v OBD 2 konektoru?
Piny 7 a 15 slouží pro K-line komunikaci podle normy ISO 9141-2, která je stále používána u některých starších vozidel pro diagnostiku.
Otázka: Jak zjistím, zda je můj OBD 2 konektor kompatibilní s CAN sběrnicí?
Pokud jsou piny 6 a 14 zapojeny a vozidlo je z roku 2004 nebo novější, je vysoká pravděpodobnost kompatibility s CAN bus protokolem.
Otázka: Jaké jsou specifika diagnostických konektorů u vozidel Škoda Favorit?
Škoda Favorit používá vlastní 5pinový diagnostický konektor, který není kompatibilní se standardním 16pinovým OBD 2 konektorem.
Otázka: Jaká je hmotnost standardního OBD 2 konektoru?
Standardní OBD 2 konektor váží přibližně 1 kg, což zajišťuje robustní konstrukci a odolnost proti mechanickému poškození.
Otázka: Jaké jsou výhody použití pozlacených pinů v OBD 2 konektoru?
Pozlacené piny zlepšují vodivost a odolnost vůči oxidaci, tím prodlužují životnost konektoru a zajišťují spolehlivou autodiagnostiku.
Otázka: Jaké jsou bezpečnostní aspekty při používání OBD 2 konektoru?
Při manipulaci s konektorem dodržujte správné zapojení a čistotu kontaktů, aby nedošlo k poruše elektroniky vozidla nebo nesprávné diagnostice.
Návod na zapojení pinů OBD 2 diagnostického konektoru
Pro správné zapojení pinů OBD 2 konektoru používejte schéma zapojení pinů OBD 2 konektoru, které je definováno normou SAE J1962. Každý pin má přesně určenou funkci, a proto je nutné zajistit pevné a správné propojení, aby komunikace mezi vozidlem a diagnostickým přístrojem probíhala bezchybně.
