Poruchy systému ABS příčiny diagnostika a oprava krok za krokem

Kontrolka ABS na palubní desce signalizuje problém, který může výrazně ovlivnit bezpečnost jízdy. Nejčastější příčinou poruch jsou chyby řídicí jednotky ABS nebo porucha snímače otáček kol. Správná diagnostika ABS pomůže přesně určit závadu a zajistit efektivní opravu systému.

Princip a funkce systému ABS

Antiblokovací brzdový systém (ABS) zabraňuje zablokování kol během brzdění tím, že řídicí jednotka ABS reguluje tlak v brzdových okruzích pomocí hydraulických ventilů ABS. Na každém kole je instalován indukční snímač otáček, který měří frekvenci otáčení a odesílá data řídicí jednotce. Ta vyhodnocuje rychlost kol a při detekci hrozby zablokování upravuje tlak v brzdovém okruhu až 15krát za sekundu. Tento proces se projevuje charakteristickým klepáním nebo pulzováním brzdového pedálu, což je normální indikace správné funkce ABS.

Řidič by měl při aktivaci ABS brzdit pevně a plynule, protože systém nekrátí brzdnou dráhu, ale maximalizuje stabilitu a ovladatelnost vozidla zejména na kluzkém povrchu, jako je led, sníh nebo mokrý asfalt. ABS umožňuje udržet kontrolu nad směrem jízdy a snižuje riziko smyku tím, že zabraňuje úplnému zablokování kol.

Tip: Častou chybou je mylné uvolňování brzdového pedálu při klepání ABS, což snižuje účinnost brzdění. Doporučuje se držet pedál pevně až do úplného zastavení.

Pro koho se ABS hodí: Systém je nezbytný pro bezpečnou jízdu na vozidlech s vyšší hmotností a na kluzkých površích. Naopak u některých sportovních vozidel s vysokým výkonem může být ABS nastaveno na vyšší prahové hodnoty, případně deaktivováno pro specifické jízdní režimy.

Brzdový pedál je klíčovým prvkem, jehož zpětná vazba při aktivaci ABS informuje řidiče o zásahu systému. Správná funkce pedálu a jeho odezva jsou proto indikátorem stavu ABS.

Příčiny poruch systému ABS

Jaké jsou nejčastější příčiny poruch systému ABS?

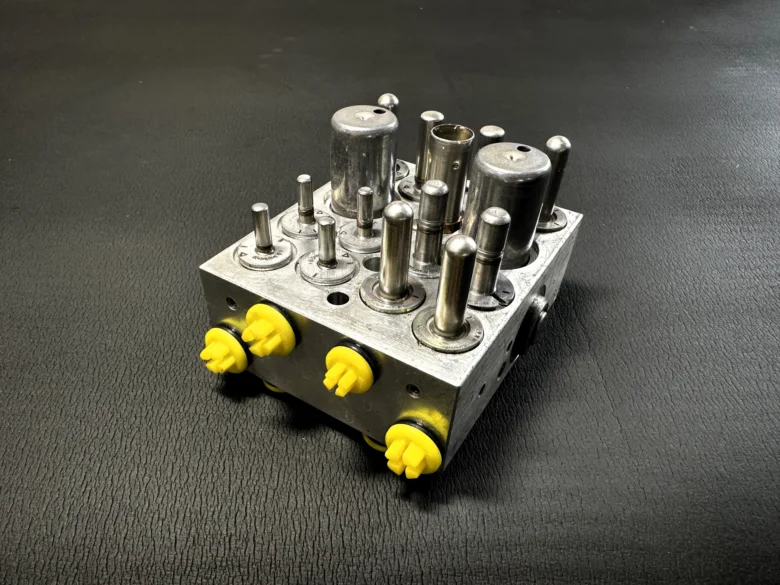

Nejčastější příčinou poruch systému ABS jsou vadné snímače otáček kol, často způsobené mechanickým poškozením impulsního kroužku v ložisku nebo poškozením kabeláže, které přerušuje signál snímače. Poškození magnetického kroužku v ložisku rovněž vede k nesprávné detekci otáček kola a tím k chybám v systému. Dalším častým zdrojem problémů jsou závady hydraulických ventilů ABS, které regulují tlak brzdové kapaliny; jejich porucha může způsobit nestabilitu brzdného účinku a prodloužení brzdné dráhy. Porucha řídicí jednotky ABS, často vyvolaná vlhkostí, zkratem nebo studenými spoji v elektronice, vede k trvale svítící kontrolce ABS a omezení funkčnosti systému. Slabé napájení nebo špatná kostra mohou navíc způsobit nesprávnou komunikaci mezi snímači a řídicí jednotkou. Tyto mechanické i elektronické závady vyžadují specializovanou diagnostiku pro přesné určení příčiny.

Jak rozpoznat poruchu ABS podle kontrolky na palubní desce?

Kontrolka ABS se při zapnutí zapalování rozsvítí a měla by zhasnout do 2-3 sekund, pokud je systém bez závad. Trvale svítící kontrolka ABS signalizuje problém, například vadné snímače otáček kol, poruchu hydraulických ventilů nebo chybu řídicí jednotky. Pokud kontrolka ABS svítí současně s blikající kontrolkou brzd, znamená to závažnější poruchu, která může ovlivnit brzdnou dráhu a bezpečnost jízdy. V takovém případě je nutné okamžitě zastavit a vyhledat servis. Reset ABS po odstranění závady je možný, ale bez správné diagnostiky se problém často opakuje. Vozidlo s rozsvícenou kontrolkou ABS není nepojízdné, avšak je třeba zvýšená opatrnost zejména při prudkém brzdění nebo jízdě na kluzkém povrchu.

Jaké jsou příznaky poruchy snímačů otáček kol?

Porucha snímačů otáček kol se projevuje nepravidelnými nebo chybějícími signály, což způsobuje nesprávné vyhodnocení rychlosti otáčení kol řídicí jednotkou ABS. Typickým příznakem je rozsvícení kontrolky ABS a kolísání brzdného účinku, které může vést k prodloužení brzdné dráhy, zejména na sněhu, ledu nebo mokré vozovce. Vadné snímače znesnadňují přesnou diagnostiku, protože mohou generovat chybové kódy jako 01130 (nevěrohodný signál snímače otáček kola). Výměna nebo kalibrace snímače je často nezbytná k obnovení správné funkce ABS a bezpečného brzdění. Častou chybou je nedostatečná kontrola stavu impulsního kroužku, který může být zkorodovaný nebo mechanicky poškozený, což přímo ovlivňuje signál snímače.

Tip: Poruchy snímačů otáček kol se hodí řešit včas u vozidel s častým provozem na kluzkých površích, naopak u vozidel s minimálním brzděním v náročných podmínkách může být výměna snímače méně urgentní, ale vždy doporučuji neodkládat diagnostiku.

Diagnostika systému ABS a interpretace chybových kódů

Diagnostika systému ABS je klíčová pro správné odhalení příčin poruch a efektivní opravu. Správné načtení chybových kódů z řídicí jednotky ABS a kontrola snímačů otáček kol pomáhají přesně lokalizovat závady a zabránit dalším škodám na souvisejících systémech.

Postup diagnostiky ABS

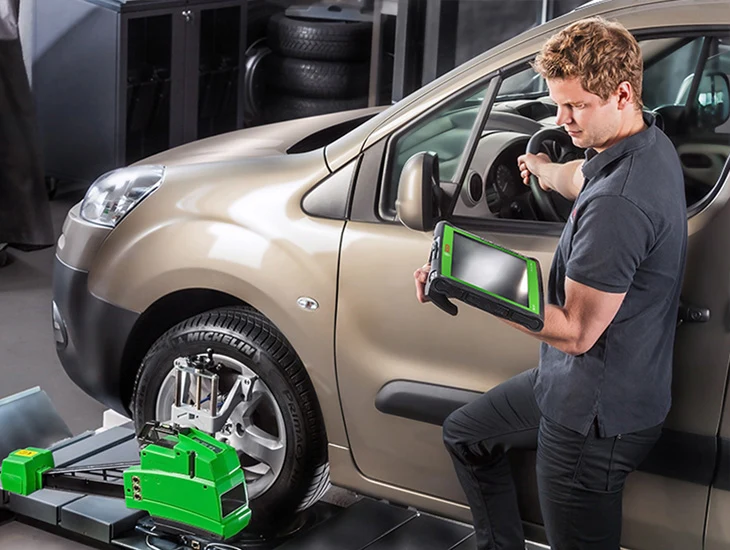

Diagnostika ABS začíná čtením chybových kódů pomocí diagnostického přístroje připojeného k řídicí jednotce ABS. Následuje kontrola otáček kol při rychlosti kolem 20 km/h, která umožňuje odhalit poruchy snímače otáček kola nebo nesprávnou funkci hydraulických ventilů ABS. Vizuální kontrola kabeláže a snímačů pomáhá identifikovat mechanické poškození či znečištění, jež často způsobují poruchy. Tento postup diagnostiky ABS umožňuje také reset ABS po opravě, čímž se vymažou chybové kódy a obnoví správná funkce systému.

1. Připojení diagnostiky – navázání spojení s řídicí jednotkou ABS
2. Čtení chybových kódů – identifikace konkrétních poruch systému
3. Test otáček kol – kontrola signálu snímačů při jízdě kolem 20 km/h
4. Kontrola kabeláže a snímačů – ověření integrity a čistoty komponent
5. Reset ABS – vymazání chyb po opravě systému

Dopady nesprávné diagnostiky na další systémy

Nesprávná diagnostika a následná oprava poruchy ABS může způsobit chyby řídicí jednotky, které negativně ovlivní funkci dalších systémů, jako je ESP a TCS. Tyto systémy spolu úzce spolupracují, a proto porucha ABS může snížit jejich efektivitu a bezpečnost jízdy. Provoz vozidla s neopravenými závadami může také ovlivnit motor a způsobit nesprávné reakce při jízdě, což zhoršuje komfort a bezpečnost. Proto je důležitá precizní diagnostika ABS a správné vyhodnocení všech chybových signálů.

Nejčastější poruchy řídicích jednotek ABS (MK25, MK60, MK61)

Řídicí jednotky ABS MK25, MK60 a MK61 patří mezi nejpoužívanější moduly v automobilech značek Škoda, Volkswagen a Audi. Poruchy systému ABS v těchto jednotkách často souvisejí s chybami v senzorech otáček kol, vadou hydraulických ventilů ABS nebo problémy v elektronice řídicí jednotky. Diagnostika ABS při použití chybových kódů je klíčová pro přesné určení závady a následnou opravu.

Konkrétní chyby řídicí jednotky ABS MK25 zahrnují například kód 01130, který signalizuje poruchu snímače otáček levého předního kola. U jednotky MK60 se často objevuje kód 01276, indikující problém s hydraulickým ventilem ABS. Řídicí jednotka MK61 může hlásit chybu C10D3, která se vztahuje k poruše elektroniky modulu.

Nejčastější příčiny poruchy ABS a jejich řešení spočívají v kontrole a případné výměně snímačů otáček, resetu ABS po výměně dílů a důkladné diagnostice hydraulické části. Tipy na opravu poruchy ABS krok za krokem začínají vždy kvalitní diagnostikou ABS a identifikací přesného chybového kódu. Na co si dát pozor: častou chybou je ignorování varování kontrolky ABS, což může vést ke komplikovanější opravě. Pro majitele starších vozů s těmito moduly se diagnostika ABS vyplatí provést co nejdříve po rozsvícení kontrolky ABS.

Jak postupovat při opravě a servisu systému ABS

Oprava ABS systému vyžaduje specializované vybavení a zkušenosti, protože nesprávný zásah může vést k nefunkčnosti brzdového systému. Po výměně porouchaných dílů, jako jsou snímače otáček nebo řídicí jednotka ABS, je nutná kalibrace ABS a reset ABS pomocí diagnostického přístroje dle specifikací výrobce. Následující návod na opravu poruch ABS systému představuje klíčové kroky, které zajistí správnou funkci systému.

Kalibrace a reset ABS po opravě

Kalibrace ABS je nezbytná po výměně snímačů, řídicí jednotky nebo hydraulických ventilů ABS, protože vyrovnává signály snímačů a obnovuje správnou komunikaci s řídicí jednotkou. Reset ABS se provádí diagnostickým přístrojem, který vymaže chyby řídicí jednotky ABS a obnoví funkčnost systému.

1. Diagnostika ABS – připojte diagnostický přístroj a načtěte chybové kódy.
2. Kontrola komponent – ověřte stav snímačů otáček a hydraulických ventilů ABS.
3. Výmena porouchaných dílů – proveďte odbornou výměnu vadných komponent.
4. Reset ABS – pomocí diagnostiky vymažte chyby a resetujte řídicí jednotku.
5. Kalibrace ABS – spusťte kalibrační postup podle pokynů výrobce.
6. Test funkčnosti – proveďte zkušební jízdu a ověřte zhasnutí kontrolky ABS.

Tip: Častou chybou je vynechání kalibrace po výměně snímače, což vede k opakovanému svícení kontrolky ABS a nesprávné funkci systému. Tento postup se hodí pro všechny moderní vozy s ABS, avšak u starších modelů může být kalibrace jednodušší nebo nepotřebná.

Doporučené diagnostické přístroje pro systém ABS

Pro diagnostiku ABS poruch v domácích podmínkách se osvědčují přístroje MUCAR BT200 MAX a V06. Tyto modely umožňují základní čtení chybových kódů a často i reset ABS kontrolky za cenu kolem 2 000 až 3 000 Kč. Pro profesionální servis je vhodnější volbou Launch CRP919X BT a Thinkcar ThinkScan 689BT, které kromě čtení chyb zvládají i aktivní testy hydraulických ventilů ABS a poruch snímače otáček. Tyto přístroje stojí zhruba 10 000 až 15 000 Kč a výrazně usnadňují přesnou diagnostiku ABS včetně analýzy chyb řídicí jednotky ABS.

Jak funguje diagnostika ABS pomocí diagnostického přístroje

Diagnostický přístroj připojený k vozidlu načítá paměť chybových kódů a umožňuje reset ABS kontrolky po opravě. Aktivní testy pomáhají simulovat funkce systémových komponent, což usnadňuje lokalizaci problému a následnou opravu.

Časté dotazy o poruchách systému ABS

Nejčastější příčiny poruchy ABS a jejich řešení

Otázka: Jak se projevuje porucha ABS?

Porucha ABS se projeví svítící kontrolkou ABS na palubní desce, klepáním brzdového pedálu při brzdění a snížením efektivity zabránění zablokování kol.

Otázka: Co dělat, když svítí ABS?

Při rozsvícení kontrolky ABS zkontrolujte snímače a kabeláž, očistěte nečistoty v okolí kol a pokud kontrolka nezhasne, vyhledejte servis pro diagnostiku.

Otázka: Jak zjistím vadné čidlo ABS?

Vadné čidlo odhalíte diagnostikou čtením chybových kódů a porovnáním otáček kol při rychlosti kolem 20 km/h.

Otázka: Kolik stojí čidlo na ABS?

Cena snímače ABS se pohybuje mezi 1500 až 4000 Kč podle značky a modelu vozu.

Otázka: Jak probíhá diagnostika ABS?

Diagnostika ABS zahrnuje čtení chybových kódů, kontrolu kabeláže a měření otáček kol pomocí diagnostického přístroje.

Otázka: Jak opravit poruchy ABS?

Oprava znamená výměnu vadných snímačů, kontrolu a čištění kabeláže, případně servis nebo výměnu řídicí jednotky a hydraulických ventilů ABS.

Otázka: Co znamená kontrolka ABS a vykřičník na palubní desce?

Svítící kontrolka ABS spolu s blikajícím vykřičníkem znamená vážnější závadu brzdového systému, je nutné okamžitě zastavit a nechat vozidlo zkontrolovat.

Otázka: Jak často je potřeba diagnostikovat ABS?

Doporučuje se diagnostika při každém rozsvícení kontrolky, po servisních zásazích u kola nebo alespoň jednou ročně.

Otázka: Jaký vliv mají povětrnostní podmínky na ABS?

Vlhkost a sůl způsobují korozi konektorů a snímačů ABS, proto je nutná pravidelná kontrola a údržba.

Otázka: Jak probíhá kalibrace ABS po opravě?

Kalibrace se provádí diagnostickým přístrojem, který resetuje chyby, nastavuje parametry snímačů a ověřuje funkčnost systému.

Otázka: Jaké jsou nejčastější příčiny poruchy řídicí jednotky ABS?

Časté příčiny zahrnují chyby kódu 1130, poškozenou kabeláž a vlhkost uvnitř jednotky.

Otázka: Jaký diagnostický přístroj je doporučený pro kontrolu ABS systému?

Nejvhodnější jsou přístroje jako VAG-COM nebo OBD-II skenery s podporou ABS modulů.

Otázka: Jak postupovat při opravě čidla ABS?

Odpojte baterii, vyjměte vadné čidlo, nainstalujte nové a proveďte kalibraci systému.

Otázka: Jaký vliv má nesprávná diagnostika ABS na ostatní systémy vozidla?

Špatná diagnostika může vyvolat chyby v ESP a dalších brzdových systémech, což ohrožuje bezpečnost jízdy.

Otázka: Jak často by měla probíhat preventivní údržba ABS systému?

Údržbu doporučuji provádět minimálně jednou za 20 000 km nebo jednou ročně.

Otázka: Jak provést resetování ABS kontrolky po opravě?

Resetujte kontrolku pomocí diagnostického přístroje, který vymaže chyby a obnoví tovární nastavení.

Otázka: Jak poznat poruchu ABS na vozidle Škoda Octavia 2?

Typickým příznakem je svítící kontrolka ABS a chybový kód v řídicí jednotce, například kód 1130.

Otázka: Jaký je rozdíl mezi poruchou ABS a ESP kontrolky?

Kontrolka ABS ukazuje problém s protiblokovacím systémem, zatímco ESP kontrolka signalizuje chybu elektronické stability vozu.
