Pravidla a nástroje pro utahování hlav válců motoru správně

Správné utažení hlavy válců vyžaduje precizní práci s momentovým klíčem a dodržení přesného pořadí šroubů, aby nedošlo k deformaci bloku motoru. Čistá dosedací plocha hlavy válců společně s kvalitním těsněním tvoří základní předpoklad pro dlouhodobou těsnost spalovacího prostoru po každé demontáži hlavy válců.

Jak správně utahovat hlavy válců motoru krok za krokem

Správný postup utahování hlavy válců motoru vyžaduje použití kalibrovaného momentového klíče a dodržení přesného pořadí šroubů od středu k okrajům. Montáž probíhá ve třech krocích s definovaným nárůstem síly, aby těsnění hlavy válců správně sedlo na dosedací plochu hlavy válců a nedošlo k deformaci materiálu.

Postup utahování hlavy motoru krok za krokem

Před samotnou montáží musí být motor studený, ideálně pod 50 °C, aby nedošlo k pnutí v bloku. Častá chyba při utahování hlavy válců spočívá v ignorování stavu závitů, které musí být čisté a lehce naolejované, aby nedocházelo k falešnému nárůstu tření.

1. Příprava ploch – očistěte dosedací plochu hlavy válců i bloku motoru od zbytků starého těsnění a karbonu.
2. Nasazení těsnění – položte nové těsnění hlavy válců na suchý a čistý blok motoru bez použití silikonových tmelů.
3. Předběžné dotažení – utáhněte všechny šrouby hlavy válců momentovým klíčem na hodnotu 50 Nm v pořadí od středu spirálovitě směrem k okrajům.
4. Střední dotažení – zvyšte utahovací moment na hodnotu 100 až 120 Nm a opakujte stejný spirálový postup.
5. Finální dotažení – aplikujte konečný utahovací moment v rozmezí 160 až 180 Nm, čímž zajistíte pevné spojení komponentů.

Tento postup se hodí pro běžné litinové bloky a hlavy motorů, zatímco u celohliníkových motorů je nutné vždy ověřit hodnoty v servisní příručce výrobce, protože příliš vysoký moment může nevratně poškodit závity v bloku. Na co si dát pozor: nikdy nepoužívejte rázový utahovák, který ničí mechanické vlastnosti šroubů a neumožňuje přesnou kontrolu síly.

Demontáž hlavy válců a bezpečnostní pravidla

Pokud provádíte demontáž hlavy válců, vždy povolujte šrouby v opačném pořadí, tedy od okrajů směrem ke středu. Povolování rozdělte do tří cyklů, aby se hlava uvolnila rovnoměrně a nedošlo k jejímu zkroucení nebo prasknutí.

Odborná rada: Pokud šroub klade při utahování nepřiměřený odpor nebo se zdá, že „plave“, okamžitě jej vyjměte a zkontrolujte stav závitu v bloku. Poškozený závit vyžaduje opravu hlavy motoru pomocí závitové vložky, jinak nebude spoj dlouhodobě těsný.

Jaké nástroje jsou nezbytné pro utahování hlav válců

Pro dosažení přesného a bezpečného výsledku při práci na motoru musíte využít specializované vybavení, které zajistí rovnoměrný přítlak na těsnění hlavy válců. Níže uvádíme přehled základních nástrojů, které jsou potřeba pro utahování hlav válců motoru a zajištění dlouhodobé těsnosti.

Momentové klíče: typy a správné použití

Momentový klíč představuje naprosto nezbytný prvek pro přesné utahování šroubů hlavy válců na předepsanou hodnotu. Při opravě hlavy motoru se nejčastěji setkáte s nutností pracovat v rozsahu 10 až 200 Nm. Pro dosažení maximální přesnosti se doporučují digitální modely, které eliminují chyby při odečítání stupnice a poskytují zvukovou i vizuální signalizaci dosažení limitu.

Před použitím vždy ověřte kalibraci nástroje, neboť nepřesný klíč může vést k nerovnoměrnému zatížení šroubů, což následně deformuje dosedací plochu hlavy válců. Správný utahovací moment je klíčový pro zachování mechanických vlastností šroubů, které jsou často konstruovány jako pružné prvky pro jedno použití.

• Mechanické klíče s nastavitelnou pružinou jsou vhodné pro běžné servisní úkony.
• Digitální momentové klíče umožňují přesnější nastavení a záznam utahovacích cyklů.
• Pravidelná kalibrace jednou za 12 měsíců je nutností pro zachování přesnosti měření.

Odborná rada: Častou chybou je utahování šroubů v nesprávném pořadí nebo přeskakování fází utahování. Vždy postupujte podle technické dokumentace výrobce motoru a dodržujte stanovený postup, který bývá obvykle spirálovitý od středu hlavy směrem ven.

Dílenské zvedáky a jejich role při manipulaci s hlavou válců

Dílenský zvedák výrazně usnadňuje manipulaci s hlavou válců, jejíž hmotnost u běžných automobilových motorů často přesahuje 25 kg. Použití vhodného zvedáku při montáži či demontáži hlavy válců zabraňuje poškození dosedacích ploch a minimalizuje riziko úrazu mechanika. Pro bezpečnou práci doporučuji využívat hydraulické nebo mechanické zvedáky s nosností minimálně 50 kg, které umožňují plynulé usazení hlavy na těsnění bez prudkých nárazů.

Varování: Nikdy se nesnažte hlavu válců usazovat ručně, pokud nejste schopni udržet rovinu. Jakékoli šikmé dosednutí může nevratně poškodit těsnění hlavy válců nebo způsobit mikrotrhliny v materiálu hlavy. Tento postup se hodí pro zkušené mechaniky s vybavenou dílnou, ale pro amatéry bez zvedací techniky představuje vysoké riziko poškození motoru. Před zahájením prací rovněž vždy použijte přístroj pro měření rovinnosti, abyste vyloučili případnou deformaci hlavy po přehřátí.

Jaké jsou správné utahovací momenty a jejich význam

Přesné dodržení předepsaného postupu utahování je klíčové pro správné dosednutí těsnění hlavy válců na blok motoru. Správný utahovací moment zajišťuje rovnoměrné rozložení síly, které přímo ovlivňuje dlouhodobou životnost motoru a jeho těsnost.

Třífázový postup utahování šroubů

Pro dosažení optimálního přítlaku se šrouby hlavy válců utahují v definovaném pořadí, obvykle od středu směrem k okrajům. Tento postup eliminuje pnutí v materiálu a zajišťuje dokonalou dosedací plochu hlavy válců. Pokud hledáte odpověď na otázku, jaký utahovací moment použít při utahování hlavy válců, musíte vždy vycházet z technické dokumentace konkrétního výrobce motoru. Standardně se však používá tento postup:

• První fáze: utažení všech šroubů na 50 Nm pro prvotní usazení.
• Druhá fáze: zvýšení momentu na 100 až 120 Nm v určeném pořadí.
• Třetí fáze: finální dotažení na 160 až 180 Nm pro zajištění trvalého spoje.

Odborná rada: Vždy používejte přesný momentový klíč, který byl nedávno kalibrován. Nedostatečné dotažení vede k netěsnostem, zatímco přetahování šroubů způsobuje jejich deformaci a snižuje životnost motoru.

Metody měření a kontrola momentu

Pro dosažení přesných hodnot je nezbytné používat kvalitní momentový klíč, který umožňuje přesné nastavení síly v Newtonmetrech. Kalibrace nástrojů je základní podmínkou, protože opotřebovaný nebo neseřízený klíč může vést k chybnému utažení, které poznáte až při následné opravě hlavy motoru nebo při úniku provozních kapalin. Jak poznat správné dotažení hlavy motoru v praxi? Jediným spolehlivým ukazatelem je dodržení specifikovaného postupu a potvrzení momentu klíčem při finální kontrole.

Častá chyba: Použití hrubé síly bez momentového klíče nebo nedodržení předepsaného pořadí šroubů. Tento přístup se hodí pouze pro kutily s bohatou praxí a citovými zkušenostmi, rozhodně se však nehodí pro běžnou údržbu moderních hliníkových hlav válců, kde hrozí stržení závitu v bloku motoru.

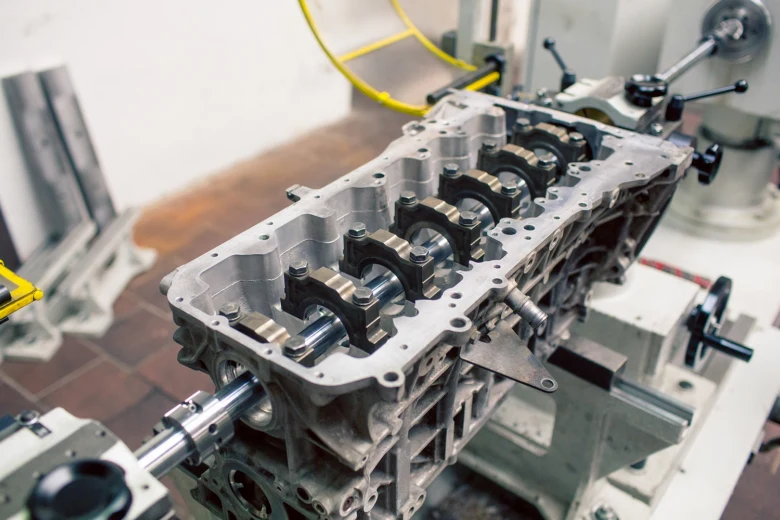

Jak bezpečně demontovat a namontovat hlavu válců

Bezpečná demontáž hlavy válců vyžaduje trpělivost a dodržování přesných fyzikálních podmínek. Hlavním parametrem je teplota motoru, která musí při zahájení prací klesnout pod 50 °C. Demontáž hlavy válců za tepla vede k nevratným deformacím hliníkových odlitků, což znemožňuje následné správné utěsnění. Pokud provádíte servisní úkony na moderních motorech, počítejte s tím, že hlavy válců s integrovaným vačkovým hřídelem často přesahují hmotnost 25 kg. Pro takové případy použijte dílenský zvedák, abyste předešli poškození dosedací plochy hlavy válců nebo zranění zad.

Postup bezpečné demontáže a přípravy

1. Kontrola teploty – vyčkejte, až teplota motoru klesne pod 50 °C, čímž eliminujete vnitřní pnutí materiálu.
2. Odpojení rozvodů – uvolněte napínací mechanismus a sejměte rozvodový řemen nebo řetěz dle servisního manuálu.
3. Povolování šroubů – povolujte šrouby hlavy válců postupně v opačném pořadí, než určuje předepsaný utahovací moment.
4. Manipulace s hlavou – využijte dílenský zvedák u hlav těžších než 25 kg, abyste zabránili nárazu do bloku motoru.
5. Čištění ploch – očistěte dosedací plochu hlavy válců chemickým čističem, aniž byste použili hrubé kovové škrabky.

Odborná rada: Častá chyba spočívá v použití brusných kotoučů pro čištění dosedací plochy hlavy válců, což vytvoří mikroskopické nerovnosti způsobující netěsnost. Vždy používejte pouze plastové škrabky a jemné přípravky na odstranění zbytků starého těsnění hlavy válců.

Tento postup se hodí pro zkušené mechaniky a kutily, kteří mají k dispozici dílenský zvedák a přesný momentový klíč. Pro majitele motorů s velkým nájezdem kilometrů, kde je již patrná koroze nebo deformace ventilových sedel, se tento postup nedoporučuje bez předchozí odborné repase hlavy motoru v certifikované dílně. V takovém případě je oprava hlavy motoru komplexnějším procesem, který vyžaduje strojní zarovnání dosedacích ploch.

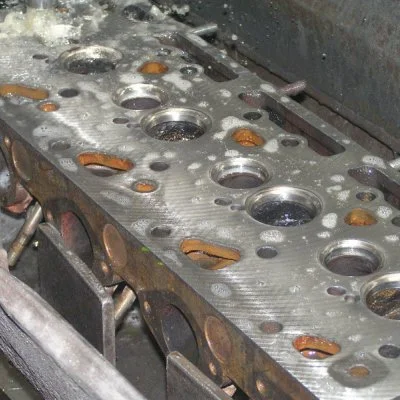

Jak kontrolovat rovinnost a nerovnosti dosedacích ploch hlavy válců

Před samotnou montáží a následným použitím, kdy na scénu nastupuje momentový klíč, musíte bezpodmínečně ověřit geometrický stav dosedací plochy hlavy válců. I minimální deformace způsobená přehřátím motoru může vést k selhání těsnění hlavy válců, protože nerovnost dosedací plochy nesmí překročit hodnotu 0,05 mm na délce 200 mm. U moderních celohliníkových motorů se často doporučuje držet tolerance ještě přísnější, ideálně v rozmezí 0,02 až 0,03 mm.

K ověření využijte přesný přístroj pro měření rovinnosti, kterým je v praxi nejčastěji přesné nožové pravítko v kombinaci se spárovými měrkami. Kontrolu provádějte v několika osách, zejména v úhlopříčkách a podél řad šroubů, kde dochází k největšímu namáhání. Pokud spárová měrka o tloušťce 0,05 mm projde pod pravítkem v jakémkoliv místě, je nutné provést odborné obrábění hlavy válců v motorářské dílně.

Specifické nástroje pro kontrolu rovinnosti dosedacích ploch

Pro dosažení přesných výsledků při kontrole, která předchází správnému postupu jak správně utahovat hlavu válců motoru, potřebujete následující vybavení:

• Přesné nožové pravítko s kalibrovanou hranou o délce minimálně 400 mm.
• Sada spárových měrek s odstupňováním po 0,01 mm pro přesné určení velikosti mezery.
• Čistící prostředky na odmaštění plochy, aby nečistoty nezkreslovaly měření.
• Světelný zdroj pro vizuální kontrolu průsvitu mezi pravítkem a hlavou.

Odborná rada: Častou chybou je měření na ne zcela čistém povrchu, kde zbytky karbonu nebo starého těsnění vytvoří falešný dojem rovinnosti. Pokud zjistíte nerovnost přesahující stanovené limity, nepokoušejte se plochu srovnat ručně, ale vždy vyhledejte specializovaný servis. Tato kontrola se hodí pro každého, kdo provádí demontáž hlavy válců, ale není vhodná pro kutily bez přístupu k přesným měřidlům, jelikož neodborné měření může vést k následnému zničení motoru po zahřátí na provozní teplotu.

Jaké jsou doporučené postupy a normy pro šrouby a matice hlavy válců

Výběr správných spojovacích prvků je pro dlouhodobou integritu motoru zásadní. Šrouby a matice hlavy válců musí odolat extrémnímu tepelnému namáhání, kdy se teplota v jednom válci pohybuje od 80 °C do 2500 °C a tlak dosahuje hodnot 5 až 16 MPa. Materiál šroubů musí odpovídat materiálu motoru pro zajištění shodné tepelné roztažnosti. Použití nesprávného materiálu vede k deformaci bloku nebo hlavy, což má za následek poškození těsnění hlavy válců a ztrátu komprese.

Při instalaci nové hlavy vždy zkontrolujte mechanické vlastnosti šroubů, které definují jejich mez kluzu a pevnost v tahu. Moderní motory často využívají šrouby s řízenou deformací, které se po dosažení určitého úhlu utažení plasticky protáhnou. Tyto prvky jsou určeny k jednorázovému použití a při každé demontáži hlavy válců je musíte nahradit novými. Před nasazením těsnění hlavy válců se do bloku standardně šroubuje 18 šroubů, které se dotahují momentem 106 až 117 Nm.

Nástroje a zásady pro přesnou montáž

Pro dosažení přesného utahovacího momentu je nezbytné používat kalibrovaný momentový klíč, který zajistí rovnoměrné zatížení každého šroubu či matice. Častou chybou při utahování hlavy válců je znečištění závitů v bloku motoru, což způsobuje falešné hodnoty odporu a vede k nesprávnému předpětí spoje. Před zahájením prací vždy ověřte rovinnost dosedací plochy hlavy válců, kde povolená nerovnost činí maximálně 0,02 až 0,05 mm na délce 200 mm.

• Očistěte závity v bloku motoru od olejových usazenin a karbonu pomocí závitníků.
• Očistěte dosedací plochu hlavy válců, aby těsnění dosedlo rovnoměrně po celém obvodu.
• Aplikujte malé množství čistého motorového oleje na závity a pod hlavy šroubů, pokud to výrobce motoru vyžaduje.
• Utahujte šrouby a matice hlavy válců spirálovitě od středu hlavy směrem k okrajům.
• Rozdělte utahovací moment rovnoměrně na stejné díly, například ve třech fázích po 33 procentech.
• Dodržujte postup dotahování matic hlavy válců ve třech fázích: 1. fáze 50 Nm, 2. fáze 100 až 120 Nm, 3. fáze 160 až 180 Nm.

Odborná rada: Při utahování hlav válců se vždy řiďte technickou dokumentací výrobce konkrétního typu motoru. Na co si dát pozor: při povolování šroubů vždy postupujte od vnějších šroubů směrem do středu ve třech cyklech (¼ otáčky, ½ otáčky a úplné uvolnění), abyste předešli deformaci hlavy. Pro koho se tento postup hodí vs pro koho NE: přesné utahování podle úhlových stupňů je vhodné pro zkušené mechaniky disponující úhloměrem a kalibrovaným momentovým klíčem, zatímco pro laiky bez potřebné měřicí techniky představuje vysoké riziko nevratného poškození závitů v bloku motoru. V případě pochybností o stavu závitů nebo použitých šroubů vždy konzultujte opravu hlavy motoru s autorizovaným servisem.

Typické chyby při utahování hlav válců a jak se jim vyhnout

Typické chyby při utahování hlavy válců a jak se jim vyhnout

Nejčastější chyby při utahování hlavy válců pramení z podcenění mechanických vlastností šroubů a nedodržení geometrie postupu. Překročení stanoveného utahovacího momentu vede k trvalé deformaci závitů v bloku motoru nebo k plastickému vytažení šroubů, což znemožňuje správné přitlačení těsnění hlavy válců. Při použití nadměrné síly hrozí prasknutí šroubu přímo v bloku, což vyžaduje náročnou opravu hlavy motoru nebo odvrtání zbytku šroubu.

Nerovnoměrné utahování šroubů vytváří lokální pnutí na dosedací ploše hlavy válců, kde dovolená nerovnost nesmí překročit 0,02 až 0,05 mm na délce 200 mm. Tento jev způsobuje deformaci těsnění, které následně nedokáže udržet provozní tlaky dosahující až 16 MPa. Zanedbání spirálovitého pořadí utahování od středu k okrajům je kritickou chybou, neboť vede ke kroucení hlavy a následné netěsnosti spalovacího prostoru.

Odborná rada: Vždy používejte kalibrovaný momentový klíč, protože ruční odhad utahovací síly je při práci s hlavou motoru vysoce nepřesný a nebezpečný. Před montáží důkladně očistěte závity v bloku motoru od nečistot a oleje, které způsobují falešný odpor při utahování a vedou k chybnému nastavení předpětí šroubů.

Pravidla utahování hlav válců jsou striktně definována výrobcem a nelze je obcházet. Tento postup se hodí pro zkušené mechaniky disponující technickou dokumentací a přesnými hodnotami momentů, například při standardním utahování matic ve třech fázích (50 Nm, 100 až 120 Nm a finálních 160 až 180 Nm). Naopak, pokud nemáte k dispozici předepsané pořadí a hodnoty utahovacího momentu pro konkrétní typ motoru, do této práce se nepouštějte, protože riziko fatálního poškození motoru je v takovém případě extrémně vysoké.

Častá chyba: Povolování šroubů hlavy válců za tepla nebo v nesprávném pořadí. Demontáž hlavy válců provádějte až po vychladnutí motoru pod 50 °C a šrouby povolujte vždy od vnějších okrajů směrem ke středu ve třech cyklech (čtvrtina otáčky, polovina otáčky a úplné uvolnění), aby nedošlo k tepelnému zkroucení materiálu.

Časté dotazy k pravidlům a nástrojům pro utahování hlav válců motoru

Otázka: Jak správně utahovat hlavu motoru?

Utahování hlavy motoru probíhá ve třech fázích s momenty 50 Nm, 100-120 Nm a 160-180 Nm, spirálovitě od středu k okrajům, aby bylo dosaženo rovnoměrného dotažení.

Otázka: Jak dlouho trvá repas hlavy motoru?

Repas hlavy motoru obvykle trvá 2 až 5 pracovních dní v závislosti na rozsahu oprav a typu motoru.

Otázka: Kolik stojí přetěsnění hlavy motoru?

Cena přetěsnění hlavy motoru se pohybuje od 5 000 do 20 000 Kč v závislosti na motoru a rozsahu servisních prací.

Otázka: Jak poznat vadné těsnění pod hlavou?

Příznaky vadného těsnění zahrnují únik chladicí kapaliny, zvýšenou teplotu motoru nad 90 °C a bílé zbarvení výfukových plynů.

Otázka: Jaké nástroje jsou potřeba pro utahování hlav válců motoru?

Potřebujete kvalitní momentový klíč pro přesné utahování, dílenský zvedák pro manipulaci s těžkými hlavami a měřicí přístroje pro kontrolu rovinnosti dosedací plochy hlavy válců.

Otázka: Jaký je správný postup povolování šroubů hlavy válců?

Povolování šroubů probíhá ve třech cyklech: čtvrt otáčky, půl otáčky a následné úplné uvolnění, vždy od vnějších šroubů směrem ke středu.

Otázka: Jak často by se měla kontrolovat dotaženost hlavy motoru?

Kontrola dotaženosti hlavy motoru se doporučuje při každé větší servisní údržbě nebo po 50 000 km provozu.

Otázka: Co může způsobit nesprávné utahování hlav válců?

Nesprávné utahování může vést k deformacím hlavy, netěsnostem těsnění hlavy válců, úniku chladicí kapaliny a snížení výkonu motoru.

Otázka: Jak správně aplikovat těsnění hlavy válců?

Těsnění aplikujte čistě a rovnoměrně, bez poškození, a dbejte na správný typ podle výrobce motoru, aby se zabránilo netěsnostem.

Otázka: Jaké jsou důležité bezpečnostní zásady při práci s hlavou válců?

Pracujte s motorovou hlavou až po vychladnutí pod 50 °C, používejte zvedák pro těžké díly a vždy dodržujte předepsaný utahovací moment.

Otázka: Jak poznat správné dotažení hlavy motoru?

Správné dotažení poznáte podle dodržení třífázového utahování s předepsanými momenty a rovnoměrného rozložení síly na šrouby.

Otázka: Jaké jsou důsledky přetahování šroubů hlavy válců?

Přetahování může způsobit poškození závitů, prasknutí šroubů a snížení životnosti motoru.

Otázka: Jaký je správný pořádek utahování šroubů hlavy motoru?

Utahujte šrouby spirálovitě od středu hlavy k okrajům, aby bylo dosaženo rovnoměrného přítlaku a zabránilo se deformacím.

Otázka: Jak opravit prasklou hlavu válců motoru svépomocí?

Oprava vyžaduje odborné nástroje, broušení a případné svařování; doporučuje se raději svěřit odbornému servisu kvůli složitosti a bezpečnosti.

Otázka: Jaké jsou tipy pro úspěšné repasování hlav válců motoru?

Důležité je důkladné čištění, kontrola rovinnosti, výměna ventilových těsnění a přesné utahování podle předepsaných hodnot.

Odborná rada: Častá chyba spočívá v použití nekvalitních šroubů, které při utahování mění své mechanické vlastnosti; vždy používejte nové šrouby, pokud to výrobce motoru vyžaduje. Oprava hlavy motoru se hodí pro zkušené mechaniky s vybavením, pro laiky bez momentového klíče je tento úkon nevhodný.
