Brzdový třmen je klíčovou součástí brzdového systému automobilu, která přenáší sílu na brzdové destičky a zajišťuje bezpečné zpomalení vozu. Jeho konstrukce a princip činnosti ovlivňují účinnost brzdění i životnost celého systému. Porozumění fungování třmenu pomůže lépe odhalit příčiny běžných problémů, jako je například zaseknutí či nesprávná odezva brzd.
Hlavní poznatky
- Brzdové třmeny jsou zásadní součástí brzdového systému a přenášejí tlak z kapaliny na brzdové destičky.
- Existují dva hlavní typy: plovoucí (jednostranné) a pevné (fixní) třmeny s 1 až 6 písty.
- Tělo třmenu bývá z tvárné litiny u plovoucích a z hliníkových slitin u pevných třmenů.
- Těsnění pístků odolávají tlakům až 350 barů a teplotám od -40 °C do +200 °C.
- Pravidelná údržba včetně kontroly těsnění a brzdové kapaliny zajišťuje bezproblémový provoz a bezpečnost.

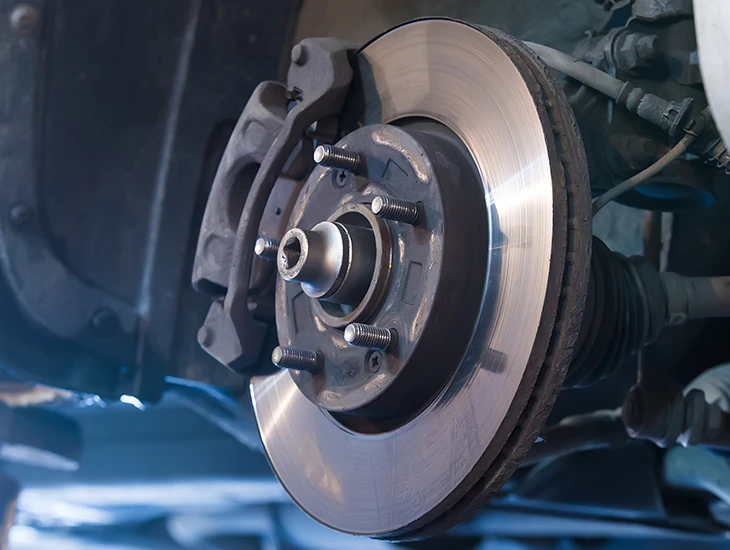

Jak funguje brzdový třmen v automobilu?
Brzdový třmen je hlavní částí brzdové soustavy automobilu, která přenáší hydraulický tlak z brzdové kapaliny na pístky uvnitř třmenu. Tyto pístky následně přitlačují brzdové destičky ke kotouči, čímž vzniká brzdný účinek a vozidlo zpomaluje. Konstrukce brzdového třmenu může zahrnovat 1 až 6 pístů podle typu vozidla a výkonu brzdového systému.
Princip činnosti brzdového třmenu spočívá v přeměně tlaku brzdové kapaliny na mechanickou sílu, která působí na brzdové destičky. Hydraulický tlak tlačí písty ven z tělesa třmenu, a ty pak přes destičky sevřou brzdový kotouč. Tento proces umožňuje přesné a efektivní zpomalení bez ztráty síly.
Jak funguje brzdový třmen v automobilu
- Brzdová kapalina přenáší tlak z brzdového systému na pístky v brzdovém třmenu
- Pístky se pohybují a přitlačují brzdové destičky ke kotouči
- Brzdové destičky vytvářejí tření s kotoučem a zpomalují kolo
- Brzdový třmen obsahuje několik pístů, které zajistí rovnoměrné přítlačné síly
Odborná rada: Na co si dát pozor při údržbě – ztuhlý nebo zarezlý brzdový třmen může způsobit nerovnoměrné opotřebení destiček a ztrátu brzdné účinnosti. V takovém případě je vhodné třmen rozhýbat nebo vyměnit.
Typy brzdových třmenů a jejich konstrukční rozdíly
Brzdové třmeny představují hlavní část brzdové soustavy automobilu a liší se zejména konstrukcí a počtem pístů. V této sekci rozlišíme dva základní typy – plovoucí a pevné brzdové třmeny – a vysvětlíme jejich specifické vlastnosti a použití.

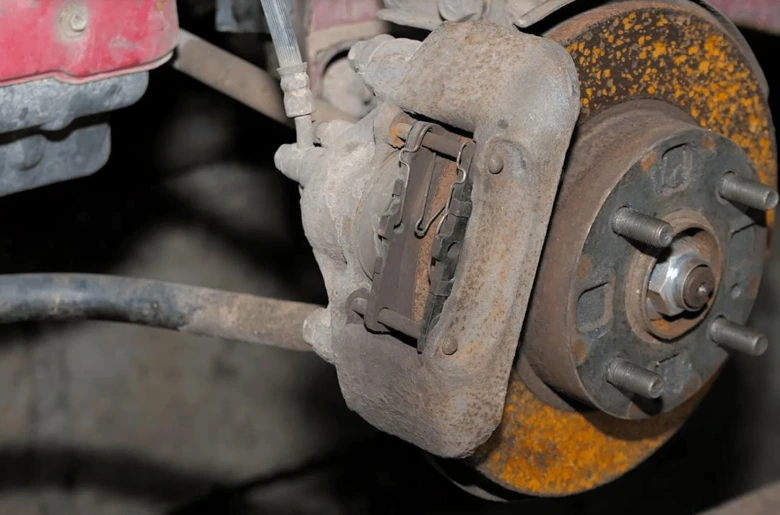

Plovoucí brzdové třmeny
Plovoucí brzdový třmen obsahuje obvykle 1 až 2 písty umístěné pouze na jedné straně kotouče. Třmen je uchycen na vodítkách, což umožňuje jeho boční pohyb a vyrovnávání tlaku na brzdový kotouč při brzdění. Tento typ konstrukce se využívá převážně u lehčích osobních vozů a nabízí jednodušší výrobu a nižší hmotnost. Plovoucí třmen je však méně účinný při vysokých zátěžích a sportovní jízdě.
Pevné brzdové třmeny
Pevný brzdový třmen má písty na obou stranách kotouče, což umožňuje rovnoměrnější přítlak a lepší brzdný výkon. Tyto třmeny mohou být konstrukčně rozděleny na monoblokové – vyrobené z jednoho bloku materiálu – a dvoudílné, které se skládají ze dvou spojovaných částí. Pevné třmeny se často používají u sportovních a výkonných vozidel, kde je požadována větší brzdná síla a odolnost proti deformacím. Konstrukce a funkce brzdového třmenu u automobilu tohoto typu umožňuje vyšší životnost i při náročném provozu.
| Typ brzdového třmenu | Počet pístů | Konstrukce | Použití |
|---|---|---|---|
| Plovoucí | 1-2 | Jednostranná | Lehké osobní vozy |
| Pevný monoblokový | 2 a více | Jednodílná | Sportovní a výkonné vozy |
| Pevný dvoudílný | 2 a více | Dvoudílná | Výkonné vozy, závodní auta |
Tip: Pro správnou údržbu brzdového systému je důležitý pravidelný návod na opravu a údržbu brzdového třmenu auta, protože zanesené nebo zatuhlé vodítka u plovoucích třmenů mohou způsobit nerovnoměrné opotřebení brzdových destiček.
Jaký je rozdíl mezi jednopístkovým a dvoupístkovým brzdovým třmenem? Jednopístkový třmen má píst pouze na jedné straně a používá pohyb po vodítkách k vyrovnání tlaku, zatímco dvoupístkový má písty na obou stranách kotouče, což zajišťuje lepší symetrický přítlak a účinnější brzdění.
Podrobnější informace lze nalézt v odborných zdrojích, například na Wikipedii.
Konstrukce a materiály brzdového třmenu
Konstrukce brzdového třmenu automobilu vychází z požadavků na pevnost, tepelnou odolnost a spolehlivost v rámci brzdové soustavy automobilu. Klíčové materiály a díly ovlivňují funkčnost i servisní možnosti třmenu.
Materiály těla třmenu
Tělo brzdového třmenu se vyrábí buď z tvárné litiny, nebo z hliníkových slitin. Tvárná litina se používá především u plovoucích třmenů, protože nabízí vysokou pevnost a odolnost proti mechanickému namáhání. Naopak pevné třmeny často využívají hliníkové slitiny, které snižují hmotnost brzdového systému a zlepšují odvod tepla. Volba materiálu ovlivňuje také životnost a odolnost vůči korozi.
Materiály pístků a těsnění
Pístky brzdového třmenu jsou konstruovány z materiálů s tepelnou odolností v rozsahu od -40 °C do +200 °C, což je klíčové pro spolehlivý přenos brzdné síly i při opakovaném zahřívání brzdového systému. Těsnění je vyrobena z elastomerů EPDM a HNBR, které zabezpečují hermetičnost a zároveň umožňují funkci roll-back – tedy mírný návrat pístku po uvolnění brzdového pedálu. Tato funkce funguje při tlaku až 350 barů a zabraňuje přehřívání a nadměrnému opotřebení brzdových destiček.
Tipy na správnou údržbu a čištění brzdového třmenu automobilu:
- pravidelně kontrolujte těsnění a pístky na praskliny či opotřebení
- při čištění používejte speciální čističe brzd bez agresivních rozpouštědel
- vyvarujte se poškození těsnicích částí, které by mohly způsobit únik brzdové kapaliny
Správná konstrukce a materiály brzdového třmenu jsou hlavní částí brzdového systému, která výrazně ovlivňuje bezpečnost a výkon brzd automobilu.
Hydraulický systém a princip činnosti brzdového třmenu
Hydraulický systém představuje klíčovou část brzdové soustavy automobilu, která přenáší mechanickou sílu z pedálu řidiče na brzdové třmeny na kolech pomocí nestlačitelné brzdové kapaliny. Základními komponenty jsou hlavní brzdový válec a brzdový posilovač, které společně zajišťují efektivní zesílení a přesný přenos tlaku kapaliny do třmenů.
Hlavní brzdový válec
Hlavní brzdový válec je umístěn v motorovém prostoru a jeho úkolem je převést sílu sešlápnutí pedálu na tlak v brzdové kapalině. Při stlačení pedálu se v něm pohybují písty, které vytlačují kapalinu do brzdových vedení, čímž se v systému vytváří tlak až do 150 barů. Tento tlak je přenášen potrubím k brzdovým třmenům, kde působí na pístky, jež přitlačují brzdové destičky na kotouče. Hlavní válec musí být těsněný speciálními EPDM těsněními, aby nedocházelo k únikům kapaliny a zajišťoval stabilní tlak i při teplotách od -40 °C do +120 °C.
Brzdový posilovač
Brzdový posilovač využívá podtlak z sacího potrubí motoru k zesílení síly působící na hlavní brzdový válec. Obsahuje membránu rozdělenou ventily, které regulují podtlak a atmosférický tlak, čímž umožňují násobení síly až 3-4krát. Díky tomu řidič nemusí vyvinout na pedál velkou sílu, aby dosáhl dostatečného tlaku v brzdovém systému. Posilovač obsahuje zpětný ventil, který zabraňuje ztrátě podtlaku a zajišťuje funkčnost i při vypnutém motoru, kdy je třeba větší síla na pedál pro brzdění. Tento systém umožňuje udržet tlak v rozmezí 50 až 150 barů, což je nezbytné pro správnou funkci brzdových třmenů.
Tip: Častou chybou je zanedbání kontroly kvality a hladiny brzdové kapaliny. Přítomnost vzduchových bublin nebo znečištění kapaliny může způsobit rozsvícení kontrolky brzdového systému a výrazné snížení brzdného výkonu. Pravidelná výměna kapaliny každé 2 roky je proto nezbytná.
Údržba, diagnostika a nejčastější závady brzdového třmenu
Pravidelná údržba a správná diagnostika brzdového třmenu jsou klíčové pro bezpečný provoz vozidla a dlouhou životnost brzdové soustavy automobilu. V následujících částech najdete praktický návod na opravu a údržbu brzdového třmenu auta spolu s informacemi, jak rozpoznat závadu a co kontrolovat.
Diagnostika a měření
Diagnostika brzdového třmenu zahrnuje především měření zdvihu pístků, které má rozhodující vliv na správnou funkci brzdového systému. V servisu se kontroluje, zda pístky nevykazují nerovnoměrný nebo příliš velký pohyb, což může signalizovat opotřebení nebo poškození těsnění. Další důležitou kontrolou je stav těsnění, které zabraňuje úniku brzdové kapaliny a vniknutí nečistot. Pravidelnou diagnostikou předejdete úniku kapaliny a špatnému brzdnému účinku.
- Kontrola těsnění – zkontrolujte, zda nejsou praskliny nebo deformace
- Měření zdvihu pístků – pomocí servisního nástroje ověřte správný pohyb
- Kontrola brzdové kapaliny – sledujte hladinu a čistotu kapaliny v nádobce
- Poslech zvuků – při brzdění všímejte si pískání či škrábání
Nejčastější závady a příznaky

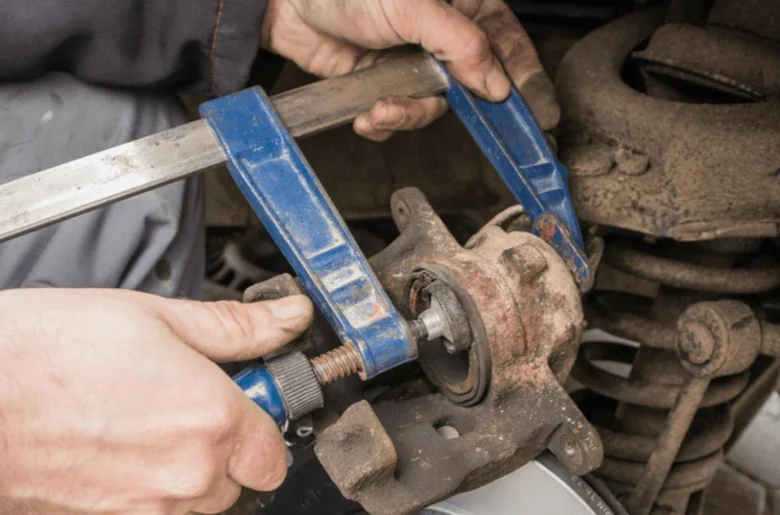

Mezi typické závady brzdového třmenu patří zaseknutý píst, který způsobuje trvalý kontakt brzdových destiček s kotoučem a následné přehřívání. Dalším příznakem poruchy jsou zvuky jako škrábání nebo pískání při brzdění, které často signalizují opotřebení nebo poškození destiček či třmenu. Na poruchu upozorní také táhnutí vozidla na jednu stranu, což indikuje nerovnoměrné brzdění. Správná diagnostika a údržba brzdového třmenu jsou nezbytné pro zachování bezpečnosti a spolehlivosti brzdové soustavy automobilu.
Tip: Častou chybou je ignorování prvních příznaků opotřebení, což vede k nákladnější opravě nebo výměně celého brzdového třmenu. Pro koho se péče o brzdový třmen hodí? Především pro majitele vozidel s vyšším nájezdem, u kterých se zvyšuje riziko závad. Naopak u nových vozidel postačuje pravidelná servisní kontrola.
Vliv brzdových destiček na konstrukci a provoz třmenu
Brzdové destičky představují zásadní komponentu brzdové soustavy automobilu, jejich materiál a konstrukce výrazně ovlivňují opotřebení i tepelnou zátěž brzdového třmenu. Organické destičky se vyznačují nízkou hlučností a minimálním opotřebením třmenu i kotouče, avšak poskytují nižší brzdný výkon, což omezuje jejich použití u vozidel s vyššími nároky na brzdění. Keramické destičky mají vyšší brzdný výkon než organické, zároveň produkují méně brzdového prachu, což snižuje riziko přehřátí a tepelných deformací třmenu. Polokovové destičky zvyšují brzdný výkon, ale zrychlují opotřebení jak brzdového kotouče, tak třmenu, což vyžaduje častější výměnu a servis. Celokovové destičky, určené především pro sportovní a závodní vozy, dosahují nejvyššího brzdného výkonu, avšak jejich hlučnost a vysoké tepelné zatížení způsobují rychlé opotřebení třmenu a kotouče.
| Typ destiček | Vlastnosti | Dopad na brzdový třmen |
|---|---|---|
| Organické | Nízká hlučnost, šetrné k materiálu | Nízké opotřebení, menší tepelné zatížení |
| Keramické | Vyšší brzdný výkon, nízká prašnost | Lepší odvod tepla, snížení rizika deformací |
| Polokovové | Zvýšený brzdný výkon | Zvýšené opotřebení třmenu a kotouče |
| Celokovové | Vysoký výkon, hlučné | Rychlé opotřebení, vysoké tepelné zatížení |
Tipy na správnou údržbu a čištění brzdového třmenu automobilu
Pravidelná kontrola stavu brzdových destiček a čištění třmenů je nezbytná pro prevenci zaseknutí pístků a přehřátí třmenu. Doporučuje se sledovat tloušťku destiček a měnit je při opotřebení pod výrobní limit, obvykle 2-3 mm, aby nedocházelo k nadměrnému zatížení třmenu a zvýšenému riziku jeho poškození. U vozidel vybavených polokovovými nebo celokovovými destičkami je nutné věnovat zvýšenou pozornost pravidelné údržbě, protože vyšší tepelné a mechanické zatížení může vést k rychlejšímu opotřebení těsnění a pístů třmenu. Častou chybou je zanedbání čištění a mazání vodítek třmenu, což způsobuje jeho zablokování a nerovnoměrné opotřebení destiček.
Odborná rada: Vliv typu brzdových destiček na konstrukci a provoz třmenu je zásadní zejména u vozidel s vyššími nároky na brzdění, například u sportovních nebo těžších automobilů. Naopak u běžných osobních vozidel s nižšími nároky se osvědčují organické nebo keramické destičky, které minimalizují opotřebení třmenu a prodlužují intervaly údržby.
Časté dotazy a odpovědi k brzdovým třmenům
Otázka: Jak funguje brzdový třmen v automobilu?
Brzdový třmen přenáší tlak brzdové kapaliny přes 1 až 6 pístů na brzdové destičky, které přitlačují kotouč a zpomalují vozidlo.
Otázka: Jaký je rozdíl mezi plovoucím a pevným brzdovým třmenem?
Plovoucí třmen má 1-2 písty na jedné straně a pohybuje se po vodítkách; pevný má písty na obou stranách a může být monoblokový nebo dvoudílný.
Otázka: Z jakých materiálů se vyrábí tělo brzdového třmenu?
Plovoucí třmeny mají tělo z tvárné litiny, pevné třmeny z hliníkových slitin kvůli lehkosti a tvarové pružnosti.
Otázka: Jaká je tepelná odolnost pístků a těsnění v brzdovém třmenu?
Pístky a těsnění odolávají teplotám od -40 °C do +200 °C a tlakům až 350 barů.
Otázka: Jak funguje hlavní brzdový válec ve spojení s brzdovým třmenem?
Hlavní brzdový válec přenáší tlak z pedálu přes brzdovou kapalinu do třmenu, kde tlak vysouvá pístky.
Otázka: Co je úkolem brzdového posilovače?
Brzdový posilovač využívá podtlak k zesílení síly na hlavní brzdový válec, čímž snižuje námahu řidiče.
Otázka: Jaké jsou nejčastější závady brzdového třmenu?
Závady zahrnují zaseknutý píst, škrábání, táhnutí vozidla na jednu stranu a měkký nebo tvrdý pedál.
Otázka: Jak se provádí diagnostika brzdového třmenu?
Diagnostika zahrnuje měření zdvihu pístků a kontrolu těsnění na netěsnosti a opotřebení.
Otázka: Jaký vliv mají různé typy brzdových destiček na třmen?
Organické destičky jsou šetrné k třmenu, keramické mají lepší výkon, polokovové zvyšují opotřebení, celokovové jsou hlučné a urychlují opotřebení.
Otázka: Jak často je třeba měnit brzdovou kapalinu?
Doporučuje se výměna brzdové kapaliny každé 2 roky kvůli absorpci vody a ztrátě účinnosti.
Otázka: Jak poznám, že je brzdový třmen poškozený?
Příznaky jsou škrábání, pískání, táhnutí vozidla na stranu a zápach spáleniny při brzdění.
Otázka: Jaký je význam roll-back funkce těsnění?
Roll-back umožňuje pístku vrátit se do původní polohy po brzdění, což zabraňuje trvalému kontaktu destiček s kotoučem.
Otázka: Jaké jsou rozměry pístků u různých třmenů?
Průměr pístků se liší podle typu třmenu a vozidla, obvykle od 30 mm do 70 mm.
Otázka: Jak moderní asistenční systémy ovlivňují konstrukci brzdového třmenu?
Systémy ABS a ESP vyžadují přesnější a rychlejší reakce třmenu, což ovlivňuje jeho konstrukci a materiály.
Otázka: Jak správně čistit a udržovat brzdový třmen?
Čištění zahrnuje odstranění nečistot a kontrolu těsnění, mazání vodítek a pravidelnou výměnu kapaliny.
Jaký je rozdíl mezi jednopístkovým a dvoupístkovým brzdovým třmenem?
Jednopístkový třmen má pouze jeden píst, který tlačí destičku z jedné strany, zatímco dvoupístkový má dva písty na obou stranách kotouče, což zajišťuje rovnoměrnější přítlak a lepší brzdný výkon.
Tip: Častá chyba při údržbě je zanedbání mazání vodítek u plovoucích brzdových třmenů, což vede k jejich zasekávání a nerovnoměrnému opotřebení brzdových destiček.
Pro koho se to hodí vs pro koho ne: Brzdové třmeny s více pístky se hodí pro výkonnější vozy a sportovní jízdu, kde je potřeba vyšší brzdná síla; pro běžná městská auta postačí jednodušší jednopístkové třmeny kvůli nižší ceně a snadnější údržbě.
