Princip a fungování brzd přívěsu: detailní vysvětlení a údržba

Brzdový systém přívěsu zajišťuje bezpečné zpomalení soupravy přenosem síly z tažného vozidla přímo na kola přívěsného vozíku. U běžných nebrzděných přívěsů tuto funkci nahrazuje pouze setrvačnost, zatímco nájezdová brzda nebo vzduchové brzdy aktivně snižují brzdnou dráhu a zvyšují stabilitu při manévrování.

Základní princip brzdění přívěsu

Základní princip brzdění přívěsu spočívá v přeměně kinetické energie soupravy na teplo pomocí tření, které vzniká mezi brzdovými destičkami a kotoučem nebo mezi brzdovými čelistmi a bubnem. Brzdový systém přívěsu využívá hydraulický přenos síly, kde tlak v brzdové kapalině ovládá brzdové pístky a zajišťuje synchronizaci zpomalení s tažným vozidlem.

Jak funguje brzdění přívěsu?

Princip brzdění přívěsu vychází z využití tlaku v uzavřeném hydraulickém okruhu. Po sešlápnutí brzdového pedálu v tažném voze vzniká tlak, který se prostřednictvím brzdové kapaliny přenáší k brzdovému ústrojí. Zde brzdová kapalina přívěsu tlačí na brzdové pístky, které vysunou brzdové destičky proti rotujícím kotoučům nebo přitlačí čelisti k vnitřní ploše bubnů. Vzniklé tření zpomaluje otáčení kol přívěsu. U běžných přívěsů se používá nájezdová brzda, která mechanicky aktivuje systém v momentě, kdy přívěs začne tlačit na tažnou tyč. Těžká nákladní vozidla využívají vzduchové brzdy, kde tlak vzduchu ovládá brzdné síly prostřednictvím dvouokruhových systémů.

Jaké jsou klíčové komponenty brzd přívěsu?

Účinnost systému závisí na bezvadném stavu komponentů a jejich vzájemné součinnosti:

• Brzdová kapalina: nestlačitelná směs olejů a aditiv, která přenáší hydraulický tlak z hlavního válce na pístky.
• Brzdové pístky: mechanicky převádějí tlak kapaliny na pohyb destiček nebo čelistí v brzdovém třmenu či bubnu.
• Brzdové destičky a čelisti: třecí segmenty, které vytvářejí nezbytný odpor proti rotujícímu povrchu.

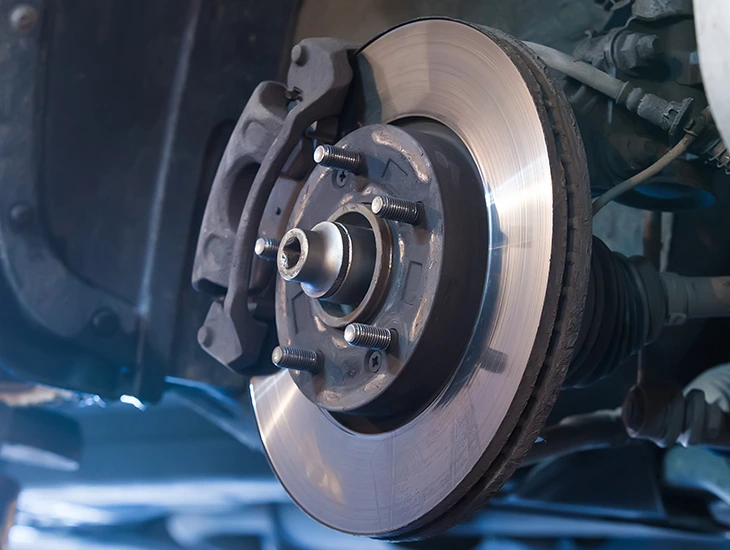

• Kotoučové brzdy a bubnové brzdy: rotující části spojené s koly, které jsou brzděny třením.
• Brzdová lanka: mechanicky přenášejí sílu u nájezdových systémů od tažné oje k brzdám kol.

Pravidelná údržba brzd přívěsu, včetně kontroly těsnosti hadic a bodu varu brzdové kapaliny, je zásadní pro bezpečnost. Častá chyba: zanedbané seřízení brzdových lanek u mechanických systémů vede k nerovnoměrnému brzdění a prodloužení brzdné dráhy.

Jak se přenáší síla při brzdění přívěsu?

Síla potřebná k zastavení soupravy se přenáší od brzdového pedálu přes brzdovou kapalinu až k samotným kolům. Jakmile kapalina dosáhne brzdových pístků, dojde k jejich vysunutí a přitlačení brzdových destiček ke kotoučům či čelistí k bubnům. Tento fyzikální děj zajišťuje zkrácení brzdné dráhy přívěsu. Tento systém se hodí pro běžné přívěsy za osobní automobily, zatímco pro těžké náklady jsou nezbytné systémy s posilovači. Na co si dát pozor: při dlouhém klesání hrozí přehřátí brzd, proto je nutné brzdit motorem a nenechávat systém pracovat trvale. Pokud cítíte, že přívěs při brzdění tlačí, může být problém v nedostatečném tlaku, opotřebeném obložení nebo vadném plynovém tlumiči nájezdové brzdy.

Odborná rada: Pravidelné mazání kluzných pouzder pomocí maznic a mazacího lisu výrazně prodlužuje životnost nájezdové brzdy a zabraňuje vzniku vůlí a klepání.

Nájezdová brzda přívěsu: princip a konstrukce

Hlavní princip fungování brzd na přívěsu u menších vozidel spočívá v mechanickém přenosu síly při zpomalení tažného vozu. Jak funguje nájezdová brzda na přívěsu v praxi? Když řidič začne brzdit, setrvačnost přívěsu způsobí jeho tlak na tažnou tyč. Tento pohyb aktivuje brzdový systém přívěsu prostřednictvím pákového mechanismu, který následně roztáhne brzdové čelisti uvnitř bubnových brzd, čímž vzniká tření zpomalující kola.

Celý proces vyžaduje plynulost, kterou zajišťuje plynový tlumič zabudovaný v nájezdovém zařízení. Ten funguje jako plynová pružina, zabraňuje prudkým rázům při brzdění a zajišťuje postupné dávkování brzdné síly. Správný chod tažné tyče umožňují kluzná pouzdra, která vyžadují pravidelné mazání pomocí maznic a mazacího lisu pro zachování hladkého pohybu.

• Tažná tyč – přenáší kinetickou energii vzniklou nájezdem přívěsu na brzdový mechanismus.
• Plynový tlumič – tlumí nárazy a zajišťuje plynulý přenos tlaku na brzdové táhlo.
• Brzdové čelisti – po aktivaci se vysunou a třením o bubnové brzdy zpomalují otáčení kol přívěsu.
• Kluzná pouzdra – zajišťují hladký posun tažné tyče bez zadrhávání a klepání.

Odborná rada: Častá chyba při provozu spočívá v zanedbání údržby kluzných pouzder, což vede k zatuhnutí tažné tyče a následnému selhání brzdného účinku. Nájezdová brzda se hodí pro běžné přívěsy, karavany a lodní vleky, zatímco pro těžkou nákladní dopravu jsou konstruovány vzduchové brzdy. Ujistěte se, že pravidelná údržba brzd přívěsu zahrnuje i kontrolu a seřízení brzdových lanek, které přenášejí sílu na jednotlivá kola.

Otázka: Proč se nedoporučuje instalace silnější nájezdové brzdy na lehký přívěs?

Instalace silnější nájezdové brzdy není vhodná, protože tužší tlumič u těžší brzdy může způsobit méně plynulé brzdění a snížit celkové pohodlí jízdy. Vždy používejte brzdu odpovídající původní hmotnosti přívěsu, jejíž technické údaje naleznete v technickém průkazu nebo v registru hmotností RDW.

Otázka: Jaký je hlavní rozdíl mezi vzduchovými a mechanickými brzdami přívěsu?

Mechanická nájezdová brzda využívá setrvačný tlak přívěsu na tažnou tyč, zatímco vzduchové brzdy využívají stlačený vzduch z tažného vozidla k ovládání brzdového systému. Vzduchové brzdy jsou určeny pro těžkou nákladní dopravu, kde umožňují preciznější a silnější brzdný účinek než mechanické systémy.

Typy brzd používaných na přívěsech

Při výběru správného vybavení pro váš přívěs je klíčové pochopit, jaké druhy brzd se používají na přívěsech a jak fungují v závislosti na hmotnosti nákladu. Nejčastěji se setkáte s mechanickou nájezdovou brzdou, která využívá kinetickou energii stlačení oje při brzdění tažného vozidla k aktivaci brzdových čelistí v bubnu. U těžších přívěsů a nákladních souprav jsou standardem vzduchové brzdy, které ovládají brzdové válce stlačeným vzduchem o vysokém tlaku. Moderní systémy často využívají dvouokruhové vzduchové brzdy pro zvýšení bezpečnosti, kdy při selhání jednoho okruhu druhý stále zajistí zastavení soupravy. Pro lehčí přívěsy se zejména v zahraničí využívají elektrické brzdy přívěsu, které reagují na elektrický signál z ovladače v kabině řidiče a aktivují elektromagnetické mechanismy přímo v kolech.

Konstrukčně se na přívěsech setkáte s bubnovými brzdami, které jsou díky své odolnosti vůči nečistotám standardem u nájezdových systémů, zatímco kotoučové brzdy poskytují vyšší brzdný účinek a lepší odvod tepla u moderních těžkých přívěsů.

Odborná rada: Pravidelná údržba brzd přívěsu, jako je seřízení brzdových lanek u nájezdových systémů nebo kontrola těsnosti vzduchových rozvodů, přímo ovlivňuje brzdnou dráhu vaší soupravy. Častá chyba spočívá v zanedbání kontroly hladiny a stavu brzdové kapaliny přívěs, která vlivem stáří absorbuje vlhkost a při přehřátí brzd v dlouhých klesáních ztrácí svou funkci. Vzduchové brzdy se hodí pro profesionální transport a těžké náklady, zatímco pro běžné přívěsy za osobní auto je díky své jednoduchosti a bezúdržbovosti vhodnější mechanický nájezdový systém. Pamatujte, že instalace silnější nájezdové brzdy, než je určeno výrobcem, může způsobit méně plynulé brzdění a snížit pohodlí jízdy.

Údržba a seřízení nájezdové brzdy

Pravidelná údržba brzdového systému přívěsu je klíčová pro bezpečnost provozu a dlouhou životnost komponentů. Správná péče zahrnuje pravidelné promazávání mechanických částí a kontrolu vůlí v ovládacím ústrojí, což jsou zásadní tipy pro správnou údržbu brzd přívěsu, abyste předešli nečekaným závadám na silnici.

Mazání kluzných pouzder

Mazání kluzných pouzder je nezbytným úkonem, který prodlužuje životnost nájezdové brzdy a účinně zabraňuje nepříjemnému klepání při rozjezdech či brzdění. Doporučuji aplikovat vazelínu pomocí maznice do všech mazniček na oji přívěsu v intervalech zhruba každých 5 000 kilometrů. Pravidelná údržba brzd přívěsu touto metodou zajišťuje hladký pohyb táhla a zabraňuje zadření kovových součástí vlivem koroze či nečistot.

Seřízení brzdových lanek

Správné seřízení brzdových lanek je podmínkou pro efektivní brzdění a symetrický účinek na obě kola. Pokud je lanko příliš volné, dochází k opožděné reakci brzd, zatímco přílišné napnutí způsobuje přehřívání bubnů.

1. Zvedněte nápravu – zajistěte stabilitu přívěsu na pevném podkladu.
2. Povolte kontramatice – uvolněte napínací mechanismus u táhla brzdy.
3. Seřiďte lanka – dotahujte matice tak, aby se kola při zatažené brzdě neprotočila, ale při uvolněné páce se volně otáčela.

Kontrola plynového tlumiče

Plynový tlumič zajišťuje plynulost brzdění tím, že tlumí rázy vznikající při nájezdu přívěsu na tažné vozidlo. Jeho porucha se projevuje prudkými nárazy nebo klepáním, což indikuje nutnost okamžité výměny. Častá chyba: podcenění úniku oleje z tlumiče, který vede k rychlému opotřebení celého brzdového systému. Tato údržba se hodí pro běžné uživatele, nikoliv pro majitele přívěsů se systémy vzduchové brzdy, které vyžadují odlišný servisní postup.

Problémy a časté závady brzd přívěsu

Pravidelná údržba brzd přívěsu je klíčová, protože zanedbání základních úkonů přímo ohrožuje bezpečnost provozu. Pokud vás zajímá, jak jsou konstruovány brzdy na přívěsu a jak fungují v krizových situacích, musíte sledovat včasné varovné signály. Častá chyba spočívá v podcenění stavu třecích ploch, což vede k nebezpečným situacím na silnici.

Diagnostika a typické poruchy systému

Diagnostika brzd začíná kontrolou mechanických a hydraulických komponentů. Zde jsou nejčastější příznaky závad:

• Opotřebení brzdových destiček pod kritickou mez výrazně prodlužuje brzdnou dráhu soupravy.
• Přehřátí brzd při dlouhém klesání snižuje účinnost brzdění v důsledku tepelné degradace materiálů.
• Únik brzdové kapaliny přívěs oslabuje, což se projevuje měkkým chodem, kdy brzdový pedál klade nedostatečný odpor.
• Nesprávné seřízení brzdových lanek u nájezdové brzdy způsobuje trhané brzdění nebo zablokování kol.

Nekontrolované chování pedálu při sešlápnutí téměř vždy značí zavzdušnění systému nebo únik kapaliny. U vzduchové soustavy pak pokles tlaku signalizuje netěsnost potrubí. Pokud zaznamenáte úbytek brzdné síly nebo neobvyklé zvuky, doporučuji okamžitou návštěvu servisu. Tato diagnostika se hodí pro zkušené řidiče, kteří chtějí předejít nehodě, ale rozhodně není vhodná pro neodborné zásahy do brzdového systému přívěsu bez příslušného vybavení.

Ovlivnění brzdění teplotou, stylem jízdy a povrchem vozovky

Účinnost brzdového systému přívěsu přímo závisí na vnějších fyzikálních vlivech, jako je tření, teplota a stav vozovky. Pochopení toho, jak správně fungují brzdy přívěsu při brzdění nákladního vozu, vám pomůže předejít nebezpečným situacím na silnici.

Dopad přehřátí brzd

K intenzivnímu přehřátí brzd dochází zejména při dlouhém klesání, kdy teplota kotoučů může překročit 400 °C. Při takto vysokých hodnotách dochází k vadnutí brzd, což výrazně prodlužuje brzdnou dráhu a urychluje degradaci komponent. Pravidelná údržba brzd přívěsu a kontrola brzdové kapaliny jsou klíčové, protože starší kapalina má nižší bod varu a v systému se mohou tvořit bubliny.

Vliv stylu jízdy

Váš styl jízdy zásadně ovlivňuje životnost brzdových destiček i celkovou spolehlivost systému. Agresivní brzdění zkracuje životnost destiček až o tisíce kilometrů a nadměrně zatěžuje nájezdovou brzdu či vzduchové brzdy. Šetrná jízda s předvídáním naopak snižuje mechanické namáhání.

• Plynulé brzdění snižuje riziko tepelné degradace brzdového obložení.
• Včasné seřízení brzdových lanek zajišťuje rovnoměrný záběr všech kol.
• Vyhýbejte se dlouhodobému brzdění v klesání, raději podřaďte na nižší rychlostní stupeň.

Vliv povrchu vozovky

Povrch vozovky určuje adhezní schopnosti pneumatik, což přímo ovlivňuje celkovou brzdnou dráhu soupravy. Na mokrém či zledovatělém asfaltu se brzdná dráha prodlužuje až o 30 % oproti suchému povrchu.

Odborná rada: Při jízdě na nezpevněném nebo kluzkém povrchu vždy počítejte s delší reakční dobou brzdového systému přívěsu a udržujte větší bezpečný odstup. Toto se hodí zejména pro řidiče těžkých přívěsů bez systému ABS, zatímco pro lehké přívěsy s nájezdovou brzdou je klíčové dbát na správné vyvážení nákladu, aby nedocházelo k blokování kol na kluzkém povrchu.

Častá chyba: Podcenění stavu brzdového obložení při jízdě v horském terénu, což vede k totálnímu selhání brzd v kritický moment.

Specifika vzduchových a elektrických brzd přívěsu

Vzduchové brzdy využívají stlačený vzduch k aktivaci brzdových prvků, což je systém běžný u těžkých nákladních souprav. Stlačený vzduch proudí z tažného vozidla do brzdových válců přívěsu, kde mechanicky roztahuje brzdové čelisti. Tento systém reaguje rychle a umožňuje plynulé dávkování brzdné síly podle tlaku v soustavě. Častou chybou je zanedbání kontroly netěsností v potrubí, což vede k poklesu tlaku a ztrátě brzdného účinku.

Elektrické brzdy přívěsu jsou ovládány elektricky z tažného vozidla prostřednictvím řídicí jednotky. Princip fungování brzd na přívěsu s elektrickým ovládáním spočívá v elektromagnetu, který mechanicky aktivuje brzdové čelisti přímo v bubnu. Tento typ se hodí pro řidiče vyžadující přesné nastavení brzdného účinku z kabiny, avšak není vhodný pro přívěsy s vysokou hmotností používané v extrémním terénu. Na rozdíl od nájezdové brzdy, která vyžaduje pravidelné seřízení brzdových lanek, elektrické systémy umožňují okamžitou elektronickou kalibraci. Vzduchokapalinové systémy pak kombinují vzduchový posilovač s hydraulickým přenosem tlaku, přičemž brzdová kapalina přívěs ovládá v situacích, kdy je vyžadována vysoká citlivost brzdění při zachování vysokého výkonu.

Legislativa a bezpečnost brzd přívěsu

Legislativa brzd přívěsu v České republice a zemích EU jasně definuje, že každý přívěs nad 750 kg celkové hmotnosti musí být vybaven vlastním brzdným ústrojím. Bezpečnostní normy stanovují, jak jsou konstruovány brzdy na přívěsu a jak fungují, aby byla zajištěna stabilita soupravy při krizovém brzdění. U menších přívěsů se nejčastěji setkáte s mechanickou nájezdovou brzdou, zatímco u těžké techniky dominují vzduchové brzdy. Povinnosti majitelů zahrnují pravidelné technické kontroly, které ověřují účinnost brzdného systému přívěsu a stav ovládacích prvků.

• Pravidelná údržba brzd přívěsu zahrnuje kontrolu těsnosti spojů a hladiny provozních kapalin.
• Seřízení brzdových lanek musíte provádět při každém náznaku nadměrné vůle v ovládacím mechanismu.
• Kontrola brzdové kapaliny přívěs chrání před korozí vnitřních částí hydraulického okruhu.

Častá chyba: Mnoho řidičů zanedbává kontrolu trhacího lanka nájezdové brzdy, které je klíčovým bezpečnostním prvkem při náhodném odpojení přívěsu. Tato sekce se hodí pro majitele všech brzděných přívěsů, nikoliv však pro provozovatele nebrzděných přívěsů do 750 kg, kde legislativa tyto nároky na údržbu brzdného systému nestanovuje. V případě nejasností ohledně technického stavu vždy doporučuji konzultaci s autorizovaným servisem.

Časté dotazy k brzdám přívěsu (FAQ)

Otázka: Jak funguje brzděný přívěs?

Brzděný přívěs využívá brzdový systém aktivovaný tlakem nebo elektricky, který zpomaluje kola přívěsu synchronně s tažným vozidlem.

Otázka: Jaké jsou hlavní typy brzd na přívěsech?

Hlavní typy jsou kotoučové, bubnové, vzduchové a elektrické brzdy, liší se konstrukcí a způsobem ovládání brzdného účinku.

Otázka: Co je nájezdová brzda a jak funguje?

Nájezdová brzda je mechanický systém aktivovaný setrvačností přívěsu, který při brzdění tlačí na tažnou tyč a mechanicky roztahuje brzdové čelisti v bubnu.

Otázka: Jak často je potřeba mazat kluzná pouzdra nájezdové brzdy?

Údržba brzd přívěsu vyžaduje mazání kluzných pouzder pravidelně dle provozu, ideálně však každých 10 000 km pro zachování správného chodu.

Otázka: Jak ovlivňuje přehřátí brzd brzdnou dráhu?

Přehřátí kotoučů při dlouhém brzdění může zvýšit jejich teplotu až na 400 stupňů Celsia, což dramaticky prodlužuje brzdnou dráhu a snižuje účinnost.

Otázka: Jak se provádí seřízení brzdových lanek?

Seřízení brzdových lanek vyžaduje dotažení nastavovacích šroubů tak, aby byla eliminována vůle v systému a zajištěna okamžitá reakce brzd po nájezdu.

Otázka: Jaký vliv má styl jízdy na životnost brzd přívěsu?

Agresivní a prudké brzdění zkracuje životnost brzdového obložení až o tisíce kilometrů, zatímco plynulá jízda a včasné brzdění výrazně zvyšují odolnost komponent.

Otázka: Jaké jsou legislativní požadavky na brzdy přívěsů v ČR?

Zákon vyžaduje u přívěsů nad 750 kg provozní brzdu a pravidelné technické kontroly, které ověřují účinnost brzdného systému.

Otázka: Jak se kontrolují brzdové kapaliny?

Kontrola zahrnuje měření hladiny v nádržce a test bodu varu brzdové kapaliny, která nesmí obsahovat vodu, aby byla zajištěna bezpečnost při extrémní zátěži.

Otázka: Jak fungují vzduchové brzdy na přívěsu?

Tyto brzdy využívají stlačený vzduch z tažného vozidla, který přes brzdové válce aktivuje čelisti, což je klíčové pro těžké přívěsy a nákladní dopravu.

Otázka: Co způsobuje klepání nájezdové brzdy?

Klepání signalizuje opotřebená kluzná pouzdra nebo vadný plynový tlumič nájezdové brzdy, což vyžaduje okamžitou výměnu pro zachování stability.

Otázka: Jaký je rozdíl mezi vzduchovými a hydraulickými brzdami přívěsu?

Vzduchové brzdy využívají k přenosu síly stlačený vzduch, zatímco hydraulické systémy využívají k aktivaci pístků brzdovou kapalinu přívěs pod tlakem.

Otázka: Jak správně fungují brzdy přívěsu při brzdění nákladního vozu?

Brzdný účinek musí být synchronizován s tažným vozidlem tak, aby přívěs netlačil na tažné zařízení a nedocházelo ke smyku či destabilizaci soupravy.

Otázka: Jak postupovat při kontrole brzd přívěsu před jízdou?

Odborná rada: Vždy vizuálně zkontrolujte stav táhel, hladinu kapaliny a ověřte, zda nájezdový tlumič neklade příliš malý nebo naopak nadměrný odpor.

Otázka: Jak se diagnostikují poruchy brzd přívěsu?

Diagnostika vyžaduje měření brzdné síly na válcové zkušebně, kontrolu těsnosti vzduchového systému nebo vizuální inspekci opotřebení brzdového obložení.

Odborná rada: Častá chyba je podcenění vůle v nájezdovém zařízení, což vede k opožděné reakci brzd. Tento systém se hodí pro běžné i těžké přívěsy, ale pro profesionální přepravu nebezpečných nákladů se vždy doporučuje servisní kontrola v autorizovaném servisu.
