Hřeben řízení je klíčovou součástí mechanismu, která přeměňuje rotační pohyb volantu na přímočarý pohyb kol. Jeho základ tvoří ozubená tyč a pastorek řízení, které spolupracují s posilovačem řízení, často hydraulickým, pro usnadnění otáčení. Porozumění těmto dílům pomáhá při včasné diagnostice opotřebení a správné údržbě řízení vozidla.
Co si zapamatovat
- Hřeben řízení se skládá hlavně z ocelového pastorku a ozubené tyče, které tvoří základ mechanického převodu.
- Pastorek je uložen na vřetenu a zabírá do ozubené tyče šikmým ozubením s talířovou pružinou pro vymezení vůle.
- Moderní hřebenové řízení často obsahuje hydraulický nebo elektrický posilovač, který usnadňuje otáčení volantu.
- Opotřebení manžet způsobuje pronikání nečistot, což výrazně zkracuje životnost ozubení hřebene řízení.
- Pravidelná kontrola stavu manžet a těsnění může předejít nákladným opravám v řádu desítek tisíc korun.

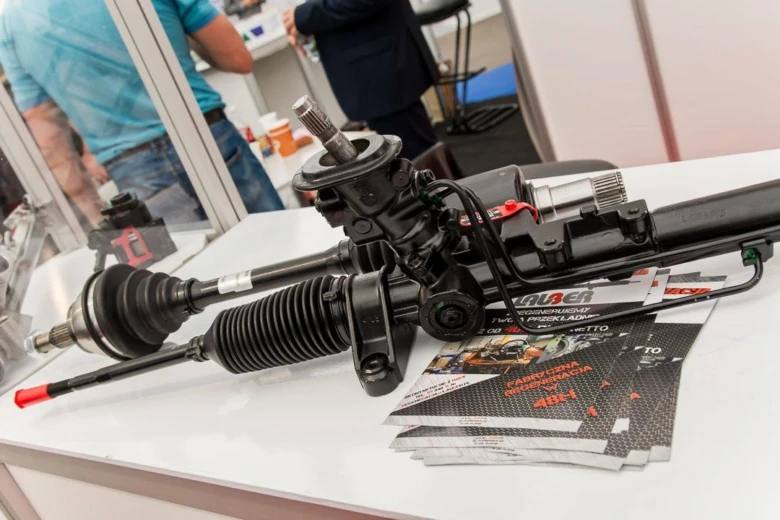

Popis hlavních částí a složení hřebene řízení vozidla
Popis složení hřebene řízení vozidla zahrnuje několik klíčových částí, které mechanicky spolupracují a zabezpečují přesné ovládání směru jízdy. Hřeben řízení tvoří především kalený ocelový pastorek, který zabírá do ozubené tyče vedené v pevných pouzdrech, jež chrání mechanismus před opotřebením a korozí. Talířová pružina vymezuje vůli mezi pastorkem a tyčí, čímž zajišťuje přesný chod systému řízení.
Materiálové složení pastorku a ozubené tyče
Pastorek řízení je vyroben z kalené oceli s protikorozní povrchovou úpravou, která zvyšuje odolnost proti opotřebení a korozi. Ozubená tyč, rovněž z kalené oceli, má šikmé ozubení, jež zlepšuje plynulost převodu otáčivého pohybu volantu na přímočarý pohyb řízených kol. Šikmé ozubení snižuje hlučnost a zvyšuje přesnost řízení, což je zásadní pro bezpečnost a komfort jízdy.
Funkce talířové pružiny a pouzder
Talířová pružina udržuje konstantní přítlak pastorku na ozubenou tyč, čímž vymezuje minimální vůli v převodu a zabraňuje nežádoucímu „plavání“ volantu. Pouzdra, obvykle z hliníku nebo litiny, pevně vedou ozubenou tyč a zároveň chrání celý mechanismus před vniknutím nečistot, vlhkosti a korozivních látek. Těsnost pouzdra je nezbytná k zachování dlouhé životnosti a spolehlivosti řízení, zejména u vozidel vybavených hydraulickým nebo elektrickým posilovačem řízení.
- Pastorek kalený z oceli s protikorozní úpravou
- Ozubená tyč s šikmým ozubením vedena v pevných pouzdrech
- Talířová pružina pro vymezení minimální vůle řízení
- Hliníkové nebo litinové pouzdro chránící mechanismus před korozí a znečištěním
Tip: Častou chybou je zanedbání kontroly vůle řízení, která může signalizovat opotřebení talířové pružiny nebo poškození pouzder. To vede k nepřesnostem v ovládání a zvyšuje riziko rychlejšího opotřebení ozubení.
Tento detailní popis složení hřebene řízení vozidla ukazuje, jak jednotlivé komponenty tvoří pevný a přesný celek, nezbytný pro bezpečné a spolehlivé řízení auta.
Princip fungování hřebene řízení a mechanické vazby
Hřebenové řízení přeměňuje otáčivý pohyb volantu na lineární posuv ozubené tyče, který následně ovládá natočení předních kol. Tento mechanický systém využívá přesně sladěné části, aby bylo řízení přesné a spolehlivé.
Převod otáčivého pohybu pastorku na lineární pohyb hřebene
Pastorek řízení má šikmé ozubení, které zabírá do ozubené tyče (hřebene). Otáčením volantu se pastorek otáčí a jeho ozubená kola posouvají ozubenou tyč lineárně. Šikmé ozubení umožňuje hladký a tichý chod převodu a minimalizuje vůli řízení.

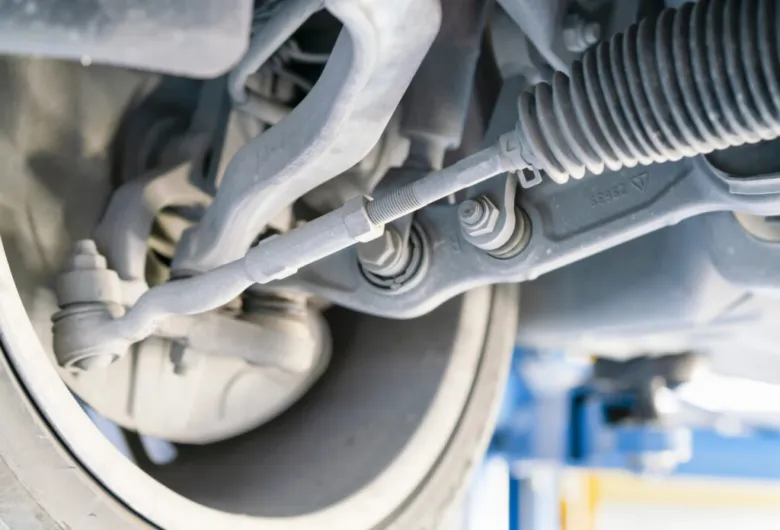

Přenos pohybu na čepy a kola
Lineární pohyb ozubené tyče se přenáší na tyče řízení, které přes čepy řízení otáčejí přední kola vozidla. Čepy zajišťují pevné spojení mezi tyčemi a koly a umožňují jejich plynulý pohyb při zatáčení. Tento systém je základem přesného ovládání směru jízdy.
- pastorek přeměňuje otáčivý pohyb na posuv ozubené tyče
- ozubená tyč lineárně posouvá čepy řízení
- čepy řízení zajišťují natočení předních kol
- šikmé ozubení pastorku zlepšuje plynulost a snižuje vůli
Tip: Vůle řízení může vznikat opotřebením pastorku nebo ozubené tyče, proto je nutné je pravidelně kontrolovat. Tento princip fungování hřebene řízení je základem i pro systémy s hydraulickým nebo elektrickým posilovačem řízení.
Typy převodek řízení a jejich rozdíly
Řízení vozidla se liší podle konstrukce převodky, která přenáší otáčivý pohyb volantu na nátáčivý pohyb kol. Mezi nejčastější typy převodek patří hřebenové, šnekové a maticové převodky řízení, které se liší přesností, odolností vůči zatížení a vhodností pro různé kategorie vozidel včetně těžkých nákladních automobilů.
Hřebenové řízení – výhody a nevýhody
Hřebenové řízení sestává z ozubené tyče (hřebene) a pastorku, což umožňuje přímý a přesný přenos pohybu volantu na kola. Díky minimální vůli mezi pastorkem a hřebenem dosahuje přesnosti řízení typicky pod 1° úhlu natočení volantu, což zlepšuje citlivost a komfort ovládání. Konstrukce je lehčí a kompaktnější než u jiných typů převodek, což snižuje hmotnost přední nápravy a zlepšuje jízdní vlastnosti osobních a lehkých užitkových vozidel. Nevýhodou je vyšší citlivost na vniknutí nečistot a prasknutí manžet řízení, které umožní abrazivním částicím poškodit ozubení a způsobit zvýšenou vůli řízení a hlučnost.
Šnekové řízení – charakteristika
Šnekové řízení využívá šnekový převod a segmentovou pastorekovou část, která zajišťuje robustní přenos síly. Tento typ převodky je konstruován pro vysoké zatížení a odolnost vůči přetížení, což jej činí vhodným pro těžká nákladní vozidla a terénní automobily. Přesnost řízení je nižší než u hřebenového typu, typicky s větší vůlí a menší citlivostí, ale konstrukce vydrží extrémní provozní podmínky a dlouhodobé zatížení. Šnekové převodky často doplňuje hydraulický posilovač řízení pro snížení námahy řidiče.
| Typ řízení | Přesnost řízení | Odolnost vůči zatížení | Vhodnost pro vozidla |
|---|---|---|---|
| Hřebenové řízení | Vysoká (do 1°) | Střední | Osobní auta, lehká užitková vozidla |
| Šnekové řízení | Nižší (větší vůle) | Vysoká | Těžká nákladní vozidla, terénní vozy |
| Maticová převodka | Proměnlivá | Závisí na konstrukci | Různé typy podle provedení |
Tip: Častou chybou je zanedbání pravidelné kontroly a výměny manžet u hřebenového řízení, což vede k vniknutí nečistot a následnému rychlému opotřebení ozubení a zvýšené vůli řízení, která ohrožuje bezpečnost jízdy.
Hřebenové řízení se hodí pro řidiče, kteří preferují přesné, rychlé a hladké ovládání vozidla, zejména u osobních a lehkých užitkových aut. Naopak šnekové řízení je vhodnější pro těžká vozidla a náročné provozní podmínky, kde je kladen důraz na odolnost a dlouhou životnost převodky.
Funkce a typy posilovačů řízení v hřebenovém systému
Posilovač řízení výrazně usnadňuje otáčení volantu tím, že snižuje fyzickou námahu řidiče. V hřebenovém řízení se setkáte s dvěma hlavními typy posilovačů – hydraulickým a elektrickým, které se liší konstrukcí i principem fungování.
Hydraulický posilovač řízení
Hydraulický posilovač využívá tlak oleje, který je generován čerpadlem poháněným motorem vozidla. Tlak oleje působí na píst v posilovači řízení a spolu s těsněním usnadňuje pohyb ozubené tyče a pastorku řízení. Tento systém vyžaduje pravidelnou kontrolu hladiny oleje a manžet, aby se předešlo vůli řízení a únikům kapaliny.
Elektrický posilovač řízení
Elektrický posilovač řízení používá elektromotor, jehož výkon řídí speciální řídicí jednotka podle aktuální potřeby podpory řízení. Tento systém nabízí přesnější regulaci síly a nižší spotřebu energie než hydraulický posilovač. Výhodou je také menší počet mechanických součástí, což snižuje riziko vůle řízení a potřebu časté údržby.
Známky opotřebení a běžné poruchy hřebene řízení
Opotřebení hřebene řízení se projevuje několika zřetelnými příznaky, které by neměly uniknout vaší pozornosti. Včasná diagnostika těchto symptomů pomáhá předejít nebezpečným situacím na silnici a zajišťuje správnou funkci řízení vozidla.
Klepavé zvuky a vůle v řízení
Tupé klepání vycházející z oblasti ozubené tyče a pastorku řízení často signalizuje opotřebení ozubení nebo ložisek. Vůle řízení, tedy neobvyklý pohyb volantu bez přímého přenosu na kola, je dalším znakem poškození hřebene. Tyto závady snižují přesnost řízení a mohou ohrozit bezpečnost jízdy.
Únik kapaliny a proměnlivý odpor volantu
Mastné skvrny pod vozidlem často značí únik kapaliny z těsnění hydraulického posilovače řízení. Tento únik snižuje účinnost posilovače a způsobuje proměnlivý odpor volantu, což znemožňuje plynulé ovládání auta. Elektrický posilovač méně trpí úniky, ale i zde jsou možné jiné poruchy ovlivňující chod řízení.
Na co si dát pozor:
- Vůle řízení nemusí být vždy patrná na první pohled, pravidelná kontrola je nezbytná
- Únik kapaliny z hydraulického posilovače může rychle vést k selhání posilovače
- Klepavé zvuky často předcházejí vážnějším mechanickým závadám
Pro koho se to hodí: Pravidelná kontrola hřebene řízení je klíčová pro majitele starších vozidel s hydraulickým posilovačem. Naopak novější auta s elektrickým posilovačem vyžadují jiné diagnostické metody.
Údržba a ochrana hřebene řízení proti opotřebení
Údržba hřebene řízení zahrnuje pravidelnou kontrolu a ochranu jeho částí, které jsou nejvíce vystaveny poškození a opotřebení. Zásadní je zejména stav gumových manžet a správné mazání ozubené tyče, které společně zabraňují vnikání nečistot a korozi.
Kontrola a výměna gumových manžet
Manžety chrání ozubení hřebene řízení před pískem a dalšími nečistotami, které mohou způsobit předčasné opotřebení. Poškozené nebo prasklé manžety je třeba včas vyměnit, aby se předešlo vzniku vůle řízení a dalším problémům spojeným s funkcí pastorku řízení.
Mazání a čištění kluzných částí
Pravidelné mazání ozubené tyče a dalších kluzných ploch snižuje tření a omezuje vznik koroze, zejména u vozidel s hydraulickým nebo elektrickým posilovačem řízení. Čištění a mazání prodlužují životnost celého systému a zajišťují hladký chod řízení.
- Kontrola manžet – vizuálně zhodnoťte stav gumových manžet alespoň jednou za 10 000 km.
- Výměna poškozených manžet – vyměňte při zjištění trhlin nebo protržení.
- Mazání ozubení – aplikujte speciální tuk na ozubenou tyč během servisních prohlídek.
- Čištění kluzných částí – odstraňte nečistoty a prach z hřebene řízení při každé údržbě.
Nejčastější chybou je zanedbání kontroly manžet, které poškozením umožní pronikání nečistot do mechanismu. Tento stav vede k rychlému opotřebení a vzniku vůle řízení, což negativně ovlivňuje bezpečnost jízdy.
Tip: Pro vozidla s elektrickým posilovačem řízení je mazání méně náročné, ale kontrola těsnosti manžet zůstává klíčová. Naopak u hydraulického posilovače je pravidelná údržba mazání nezbytná pro správnou funkci.
Postup montáže a demontáže hřebene řízení
Montáž a demontáž hřebene řízení vyžaduje pečlivý postup, který zahrnuje odpojení spojovacích prvků, odstranění krytů a kontrolu technického stavu komponentů jako jsou těsnění a ložiska. Následující postup vám pomůže správně zvládnout tyto úkony a předejít vůli řízení nebo poškození posilovače řízení.
Demontáž hřebene řízení
Demontáž hřebene řízení začněte odpojením spojovacích prvků, které spojují ozubenou tyč s pastorkem řízení a dalšími částmi systému. Následně odstraňte kryty a uvolněte hřeben z podvozku. Tento postup obvykle probíhá ve 4 až 6 krocích, přičemž je nutné dbát na nepoškození hydraulického nebo elektrického posilovače řízení.
- Odpojení spojovacích prvků – uvolněte šrouby a matice spojující hřeben a pastorek
- Snímání krytů – odstraňte ochranné kryty kolem hřebene
- Uvolnění hřebene – vyjměte hřeben z upevňovacích bodů na podvozku
- Kontrola komponentů – prověřte stav manžet a okolních částí
Montáž hřebene řízení
Při montáži hřebene řízení nasadíte hřeben zpět na své místo, vyměníte těsnění a ložiska, která zajišťují těsnost a hladký chod ozubené tyče. Po montáži je nezbytné provést kontrolu správného seřízení, aby nedocházelo k vůli řízení a aby posilovač řízení fungoval bez závad.
- Umístění hřebene – vložte hřeben zpět do upevňovacích bodů
- Výmena těsnění a ložisek – nahraďte poškozené nebo opotřebované součásti
- Připojení spojovacích prvků – pevně utáhněte šrouby a matice
- Kontrola seřízení – ověřte správné usazení a minimální vůli řízení
- Test posilovače řízení – zkontrolujte funkčnost hydraulického či elektrického posilovače
Tip: Nedostatečně utažené spojovací prvky mohou způsobit vůli řízení, která zhoršuje ovladatelnost vozidla. Montáž hřebene řízení se hodí pro většinu osobních vozidel s mechanickým řízením, ale není vhodná bez odborné pomoci u modelů s integrovaným elektronickým posilovačem.
Moderní technologie v opravách a repasi hřebene řízení
Moderní technologie výrazně zvyšují kvalitu a životnost hřebene řízení díky přesným povrchovým úpravám a pokročilým metodám repase. Repase hřebene řízení zahrnuje přesné broušení opotřebovaných ozubených ploch pastorku a ozubené tyče, které obnovuje správné záběry ozubení a minimalizuje vůli řízení. Použití speciálních těsnění s nadrozměry zajišťuje lepší utěsnění mechanismu a zároveň omezuje průnik nečistot, což přímo prodlužuje životnost celého systému. Součástí procesu je také důkladné testování pod vysokým tlakem, které ověřuje těsnost a funkčnost posilovače řízení, ať už hydraulického nebo elektrického.
Metody broušení a výměny těsnění
Při repasi se obnovují povrchové úpravy ozubené tyče a pastorku řízení broušením na přesných CNC strojích, které zajišťují toleranci v řádu setin milimetru. Tato přesnost je klíčová pro eliminaci vůlí a správný chod převodky. Používají se těsnění s nadrozměry, která kompenzují případné drobné deformace a opotřebení těsnicích ploch. Taková těsnění výrazně snižují riziko průniku prachu a vlhkosti do mechanismu, což je častá příčina předčasného opotřebení.
Testování funkčnosti pod vysokým tlakem
Zkušební stolice simuluje tlak až 150 barů, který odpovídá provozním podmínkám hydraulického posilovače řízení. Test ověřuje těsnost všech těsnicích prvků a správnou funkci pístu i elektromotoru u elektrických posilovačů. Tento test dokáže odhalit mikropukliny, netěsnosti a mechanické vady, které by mohly vést k selhání řízení během provozu. Díky tomu je možné garantovat spolehlivost a bezpečnost opraveného hřebene řízení.
Tip: Častou chybou při repasi je použití standardních těsnění místo těsnění s nadrozměry, což vede k rychlému vzniku vůlí a průniku nečistot. Doporučuji proto vždy volit repasi s certifikovanými těsnicími sadami a povrchovými úpravami.
Pro koho se repase hodí: Repase je vhodná pro vozidla s mírným až středním opotřebením hřebene řízení, kde je možné obnovit přesnost a těsnost bez nutnosti výměny celého dílu. Pro koho není vhodná: Při výrazné korozi, mechanickém poškození nebo deformaci ozubené tyče je vhodnější kompletní výměna hřebene řízení.
Dopady opotřebení na jízdní bezpečnost a diagnostika během jízdy
Opotřebení hřebene řízení má přímý dopad na jízdní bezpečnost a stabilitu vozidla. Včasná diagnostika během jízdy pomáhá odhalit problémy, které by mohly vést ke zhoršení ovládání auta a zvýšení rizika nehody.
Vliv opotřebení hřebene na stabilitu a bezpečnost
Opotřebení ozubené tyče nebo pastorku řízení zvyšuje vůli řízení, což vede k nestabilitě vozidla a nutnosti neustálých korekcí směru. Tento stav výrazně snižuje jízdní bezpečnost, protože vozidlo reaguje pomaleji a méně přesně. Zhoršená stabilita bývá zvláště nebezpečná při vyšších rychlostech nebo na kluzkém povrchu.
Metody diagnostiky během jízdy
Pro diagnostiku opotřebení hřebene řízení během jízdy sledujte tyto příznaky:
- Klepavé zvuky při otáčení volantu, signalizující poškození pastorku nebo manžet řízení
- Zvýšená vůle řízení, která způsobuje zpožděnou reakci na pohyb volantu
- Změny v odporu řízení, zejména pokud vozidlo používá hydraulický nebo elektrický posilovač řízení
Pravidelná kontrola těchto symptomů pomůže předejít vážnějším poruchám a zajistí bezpečnou jízdu.
Časté dotazy k složení a částem hřebene řízení vozidla
Otázka: Co je hřeben řízení?
Hřeben řízení je mechanický převodový systém, který přeměňuje otáčivý pohyb volantu na lineární pohyb ozubené tyče, čímž ovládá natočení předních kol vozidla. Tento princip umožňuje přesné a přímé řízení.
Otázka: Jak poznat špatný hřeben řízení?
Známky vadného hřebene zahrnují klepavé zvuky při zatočení, zvýšenou vůli řízení, mastné skvrny pod autem a nepravidelný odpor volantu během jízdy.
Otázka: Co se dává do posilovače řízení?
Do hydraulického posilovače se používá speciální hydraulický olej, který přenáší tlak na píst pomáhající při otáčení volantu, zatímco elektrický posilovač využívá elektromotor.
Otázka: Jaké jsou druhy řízení?
Hlavní typy řízení jsou hřebenové, šnekové a maticové, lišící se konstrukcí převodu a vhodností pro různé typy vozidel.
Otázka: Jaké jsou hlavní části hřebene řízení?
Klíčové komponenty jsou pastorek řízení, ozubená tyč, pouzdro, talířová pružina a gumové manžety chránící mechanismus před nečistotami.
Otázka: Jak funguje posilovač řízení?
Posilovač řízení usnadňuje otáčení volantu pomocí hydraulického tlaku nebo elektrického motoru, který pomáhá mechanickému převodu síly.
Otázka: Jaká je funkce talířové pružiny v hřebeni řízení?
Talířová pružina vymezuje vůli mezi pastorkem a ozubenou tyčí, což zajišťuje přesný a plynulý převod řízení bez vůlí.
Otázka: Jak často se kontrolují manžety hřebene řízení?
Manžety je vhodné kontrolovat při každé výměně oleje, tedy přibližně každých 15 000 km, aby se zabránilo průniku nečistot a poškození ozubení.
Otázka: Jak probíhá montáž hřebene řízení?
Montáž zahrnuje odpojení spojovacích prvků, odstranění krytů, výměnu poškozených dílů a zpětnou montáž ve správném pořadí.
Otázka: Jaké materiály se používají na výrobu pastorku?
Pastorek se vyrábí z kalené uhlíkové oceli s povrchovou úpravou, jako je fosfátování nebo chromování, kvůli zvýšení odolnosti proti opotřebení.
Otázka: Jaké jsou příznaky úniku kapaliny u hřebene řízení?
Únik kapaliny poznáte podle mastných skvrn pod vozidlem a poklesu hladiny oleje v nádržce hydraulického posilovače.
Otázka: Jaké jsou rozdíly mezi hydraulickým a elektrickým posilovačem řízení?
Hydraulický posilovač používá tlak oleje a píst, zatímco elektrický posilovač má elektromotor řízený elektronikou a nabízí přesnější regulaci.
Otázka: Co způsobuje opotřebení hřebene řízení?
Hlavní příčinou je poškození gumových manžet, které umožní vnikání abrazivních nečistot do ozubené tyče a pastorku.
Otázka: Jaké jsou nejčastější chyby při údržbě hřebene řízení?
Nepravidelná kontrola manžet, zanedbávání mazání a ignorování zvuků nebo vůle v řízení vedou k předčasnému poškození komponentů.
Otázka: Jaké jsou moderní metody repase hřebene řízení?
Repase zahrnuje broušení ozubení, použití těsnění s nadrozměry a testování funkčnosti na zkušební stolici pod vysokým tlakem.
Návod na kontrolu a údržbu hřebene řízení vozidla
Pro kontrolu hřebene řízení zkontrolujte vůli řízení, stav gumových manžet a přítomnost netěsností. Údržba zahrnuje pravidelnou výměnu hydraulického oleje a kontrolu těsnosti manžet minimálně každých 15 000 km.
Tip: Pravidelná kontrola manžet a mazání prodlužuje životnost hřebene a zabraňuje vnikání nečistot, které způsobují rychlé opotřebení.
Pro koho se hřebenové řízení hodí vs. pro koho ne: Hřebenové řízení je vhodné pro běžné osobní automobily díky přesnosti a jednoduchosti konstrukce, naopak pro těžší vozidla se často používají jiné typy řízení s vyšší nosností.
