Jak nainstalovat a připojit zadní kameru do auta vlastními rukami
Správná montáž couvací kamery vám zajistí lepší přehled o prostoru za vozem a výrazně usnadní parkování v nepřehledných místech. Samotné zapojení kamery do auta zvládnete i bez návštěvy servisu, pokud dodržíte správné schéma zapojení couvací kamery a pečlivě vedete kabeláž interiérem. Ušetříte tak náklady za instalaci kamery do auta, které se v autoservisech pohybují v řádech tisíců korun.
📝 Ve zkratce
- Instalace zadní kamery do auta zabere přibližně jedno odpoledne s běžnými nástroji.
- Napájení kamery se připojuje na kladný vodič zpětného světla, obvykle červený nebo žlutý kabel.
- Video signál se přenáší žlutým RCA kabelem vedeným pod prahy či stropem vozidla.
- Pro správnou funkci je důležité, aby kamera nebyla umístěna příliš nízko, aby se zabránilo znečištění objektivu.
- Bezpečnostní zásadou je před instalací odpojit záporný pól baterie a používat izolační materiály na spoje.
Jak vybrat vhodnou zadní kameru pro různé typy vozidel a rozpočty
Výběr správné zadní kamery závisí především na délce vašeho vozidla a způsobu napájení, přičemž cena přímo určuje kvalitu obrazu a odolnost proti povětrnostním vlivům. Pro běžná osobní auta postačí základní drátové modely, zatímco u SUV a větších vozů doporučuji volit kamery s delší kabeláží a vyšším krytím IP67. Pokud přemýšlíte, jak vybrat a nainstalovat zadní kameru do automobilu, zohledněte také fakt, že u elektromobilů je instalace kamery do auta cena závislá na odborném přístupu k elektroinstalaci, aby nedošlo k ovlivnění řídicí jednotky.
| Typ vozidla | Doporučená technologie | Cenové rozpětí |
|---|---|---|
| Osobní vůz | Drátová kamera s nočním viděním | 500 – 1 200 Kč |
| SUV / Dodávka | Kamera s prodlouženým kabelem | 1 500 – 2 500 Kč |
| Elektromobil | Bezdrátová parkovací kamera | 2 000 – 3 000 Kč |
Odborná rada: U SUV se vždy ujistěte, že délka dodaného kabelu v balení přesahuje minimálně 6 metrů, jinak vás čeká náročné prodlužování kabeláže. Instalace zadní kamery do auta vyžaduje pečlivé plánování trasy, aby schéma zapojení couvací kamery odpovídalo konstrukci karoserie a nebránilo pohybu víka kufru.
Příprava nástrojů a bezpečnostní opatření před instalací kamery
Před zahájením montáže couvací kamery si připravte čistý prostor a potřebné vybavení, které zajistí hladký průběh práce. Pečlivá příprava je klíčová, pokud hledáte návod na instalaci zadní kamery v autě, který zvládnete vlastními silami během jednoho odpoledne.
Jaké nástroje jsou nezbytné pro instalaci zadní kamery?
Pro úspěšnou montáž couvací kamery budete potřebovat sadu základního nářadí, která vám umožní bezpečné vedení kabeláže auta. Základem je sada šroubováků různých velikostí pro šetrnou demontáž plastových krytů a kleště pro odizolování drátů. K ověření napájení v elektrickém obvodu využijte elektrický tester, který vám pomůže identifikovat správný vodič zpátečky při zapnutém zapalování. Pro fixaci spojů je nezbytná kvalitní izolační páska nebo smršťovací bužírky a v případě pevné instalace kamery do nárazníku se neobejdete bez vrtačky s odpovídajícím vrtákem. Pokud plánujete zapojení kamery do auta bez odborníka krok po kroku, mějte po ruce i stahovací pásky pro pevné uchycení kabelů pod čalouněním.
- Šroubováky pro demontáž obložení a plastových panelů
- Kleště na odizolování drátů a krimpování konektorů
- Izolační páska nebo smršťovací bužírky pro zajištění spojů
- Elektrický tester pro ověření napětí v obvodu zpětného světla
- Vrták pro instalaci kamery do těla vozu nebo nárazníku
- Stahovací pásky pro fixaci kabeláže v interiéru
Jaká bezpečnostní opatření dodržet při instalaci kamery?
Bezpečnost při práci s elektrikou je prioritou, proto vždy začněte tím, že provedete odpojení záporného pólu baterie. Tento krok eliminuje riziko nechtěného zkratu při manipulaci s elektroinstalací a chrání řídicí jednotku vozu před poškozením. Častá chyba: práce s připojenou baterií může vést k odpálení pojistky nebo poškození autorádia při hledání signálu. Pro lepší manipulaci v úzkých prostorech interiéru doporučuji využít kvalitní osvětlení a pracovní rukavice. Tento postup je standardní pro návod na připojení couvací kamery do automobilu vlastními silami. Pokud si nejste jisti zapojením, raději konzultujte schéma zapojení couvací kamery s odborníkem, abyste předešli nevratnému poškození elektroniky. Instalace kamery do auta cena bývá u servisu vyšší, ale vlastní práce vyžaduje preciznost a dodržení těchto pravidel.
| Bezpečnostní prvek | Důvod opatření |
|---|---|
| Odpojení záporného pólu baterie | Prevence zkratu a ochrany řídicí jednotky |
| Použití zkoušečky napětí | Ověření správného vodiče zpátečky |
| Zajištění spojů pájením | Prevence oxidace a ztráty signálu |
| Vedení kabeláže mimo silové kabely | Ochrana před rušením obrazu |
Odborná rada: Tento postup se hodí pro majitele vozů s běžnou 12V elektroinstalací, kteří mají základní zkušenosti s prací s nářadím. Instalace se naopak nehodí pro vozy s velmi složitou sběrnicovou elektronikou (CAN-bus), kde může neodborný zásah do kabeláže vyvolat chybové hlášení řídicí jednotky; v takovém případě doporučuji konzultaci s autorizovaným servisem.
Krok za krokem: umístění a montáž kamery na vhodné místo
Správná instalace zadní kamery do auta vyžaduje pečlivé plánování pozice, která zajistí široký zorný úhel bez vizuálních překážek. Následující postup montáže zadní kamery do vozu vlastníma rukama vám umožní dosáhnout profesionálního výsledku, přičemž instalace kamery do auta cena u odborníka se běžně pohybuje v řádech tisíců korun.
Výběr místa pro kameru
Optimální umístění kamery je v horizontální ose vozidla, ideálně přímo nad registrační značku nebo do jejího rámečku. Tato pozice zaručuje čistý výhled na prostor za nárazníkem a eliminuje mrtvé úhly. Vyhněte se instalaci pod střešní spoiler nebo nízko u výfuku, kde by mohl být objektiv zakryt nečistotami. Správné umístění kamery je klíčové pro přesné nastavení obrazu kamery a spolehlivou funkci systému při parkování.
Upevnění kamery
Před samotnou fixací očistěte plochu technickým benzínem pro zajištění maximální přilnavosti povrchu.
- Použijte přibalené šrouby pro trvalé spojení s karoserií, které zajistí odolnost proti vibracím.
- Aplikujte samolepicí držáky nebo kvalitní oboustrannou pásku, pokud preferujete neinvazivní instalaci bez vrtání.
- Prověřte stabilitu držáku, aby vibrace vozidla neovlivňovaly kvalitu záznamu a bezpečnost instalace kamery.
Kontrola výšky a směru objektivu
- Nastavení úhlu – sklon objektivu upravte tak, aby spodní okraj obrazu na monitoru zachycoval hranu zadního nárazníku.
- Ověření výšky montáže – ideální výška montáže se pohybuje mezi 40 až 80 centimetry nad vozovkou pro optimální přehled.
- Test viditelnosti – zkontrolujte, zda v záběru kamery nefiguruje registrační značka nebo kovové části karoserie, které by zbytečně zabíraly zorné pole.
Odborná rada: Častá chyba při montáži je zakrytí osvětlení registrační značky, což vede k oslnění snímače v nočních hodinách a zhoršení čitelnosti obrazu. Tento postup se hodí pro většinu osobních vozů, ale u dodávek s vysokou střechou se nehodí montáž příliš nízko, protože byste ztratili přehled o vzdálenosti překážek v horní části záběru. V takovém případě doporučuji umístit zařízení co nejvýše pod hranu střechy.
Postup zapojení napájení kamery k obvodu zpětného světla
Správné zapojení zadní kamery do auta vyžaduje propojení napájecího modulu s elektrickým obvodem zpětného světla. Tím zajistíte, že se systém aktivuje pouze při zařazení zpátečky. Pro úspěšnou instalaci kamery do auta nejprve identifikujte kladný vodič vedoucí k žárovce zpětného světla pomocí digitální zkoušečky napětí.
- Identifikace vodičů – pomocí zkoušečky najděte kabel, který vede proud pouze při zařazené zpátečce a zapnutém zapalování.
- Připojení červeného kabelu – připojte kladný napájecí vodič kamery na zjištěný kladný vodič zpětného světla pomocí rychlospojky nebo pájení.
- Připojení zemnícího vodiče – černý kabel kamery pevně ukostřete na kovovou část karoserie vozu nebo připojte k zápornému vodiči světla.
- Izolace spojů – každý vytvořený spoj důkladně ošetřete smršťovací bužírkou nebo kvalitní izolační páskou pro zamezení oxidace.
Odborná rada: Častou chybou při montáži couvací kamery je nedostatečné ukostření, které způsobuje rušení obrazu. Tato instalace se hodí pro řidiče s technickou zručností, ale pokud si nejste jisti prací s autoelektrikou, instalace kamery do auta cena za odborný servis bude nižší než případná oprava poškozené řídicí jednotky. Při správném postupu bude zapojení zadní kamery do auta plně funkční a spolehlivé.

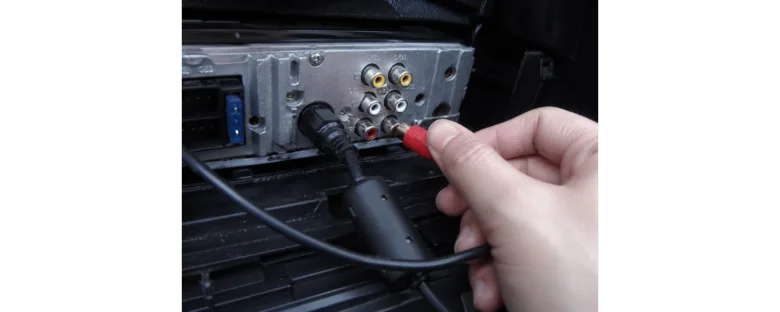

Vedení a připojení video signálu k monitoru nebo autorádiu
Správné vedení kabeláže je klíčem k bezproblémovému přenosu obrazu. Video signál putuje od kamery do zobrazovací jednotky nejčastěji přes stíněný RCA kabel. Pokud řešíte, jak schovat kabel od zadní kamery v autě, aby nebyl vidět, veďte jej pod plastovými prahy nebo pod těsněním dveří. Tímto způsobem zajistíte nejen estetický vzhled, ale i ochranu kabelu před mechanickým poškozením. Častá chyba: vedení kabelu v blízkosti silových napájecích svazků, což může způsobovat rušení obrazu.
Propojení systému probíhá následovně:
- RCA kabel zapojte do konektoru označeného jako Video In na vašem autorádiu nebo monitoru.
- Napájecí vodič kamery připojte ke zpětnému světlu dle schématu zapojení couvací kamery do autorádia.
- U bezdrátových sad nahrazuje kabeláž vysílač a přijímač, což zjednodušuje montáž couvací kamery v interiéru.
Odborná rada: Před finálním zakrytováním plastů vždy proveďte test funkčnosti a případné nastavení obrazu kamery v menu autorádia. Tato metoda se hodí pro vozidla s přehlednou kabeláží, zatímco u moderních vozů s aktivní sběrnicí CAN-bus může být instalace složitější a vyžadovat odborný zásah.
Testování funkčnosti a nastavení obrazu kamery
Jakmile dokončíte fyzickou montáž couvací kamery, přichází na řadu testování, které potvrdí správnou funkčnost systému. Pro aktivaci obrazu stačí otočit klíček do polohy zapalování a zařadit zpátečku, čímž se automaticky sepne napájení kamery. Pokud se na displeji autorádia neobjeví obraz, zkontrolujte schéma zapojení couvací kamery a ověřte, zda je spínací signál z couvacího světla správně přiveden k jednotce.
Optimalizace obrazu pro bezpečný provoz
Správné nastavení obrazu kamery výrazně zlepšuje viditelnost při parkování za snížených světelných podmínek. V menu autorádia upravte následující parametry:
- Jas: nastavte hodnotu tak, aby byl obraz čitelný i v šeru, aniž by došlo k přesvícení bílých ploch.
- Kontrast: zvyšte úroveň pro lepší rozlišení hran obrubníků a překážek.
- Zrcadlení obrazu: aktivujte tuto funkci, aby levá a pravá strana odpovídala pohledu do zpětných zrcátek.
Odborná rada: Při ladění obrazu buďte trpěliví a provádějte změny postupně. Správné nastavení kontrastu a jasu je klíčové pro přesný odhad vzdálenosti od překážky. Častá chyba spočívá v ponechání továrního nastavení, které často neodpovídá světelnosti konkrétního typu vozu. Pamatujte, že tato instalace zadní kamery do auta vyžaduje preciznost, proto si na finální kalibraci vyhraďte dostatek času, než vyrazíte do provozu.
Řešení častých problémů a tipy pro bezdrátové připojení
Řešení problémů s obrazem a optimalizace bezdrátového přenosu
Při instalaci couvací kamery do auta doma se občas setkáte s technickými komplikacemi. Nejčastější chyby při montáži couvací kamery do auta pramení ze špatného ukostření nebo vedení kabeláže v blízkosti silových vodičů, jako jsou kabely k alternátoru či reproduktorům. Pokud zaznamenáte zrnitý obraz, rušení signálu je pravděpodobně způsobeno elektromagnetickou interferencí. V takovém případě doporučuji zapojit odrušovací filtr, který efektivně stabilizuje napájení a pomůže odstranit rušení. U systémů využívajících bezdrátové připojení může být příčinou absence obrazu překážka v cestě signálu mezi vysílačem a přijímačem.
- Zkontrolujte pevnost všech kontaktů u RCA kabelu, který musí být pevně zasunut do video vstupu autorádia.
- Ujistěte se, že bezdrátová parkovací kamera má co nejkratší cestu signálu k přijímači bez stínění kovovými částmi karoserie.
- Pokud je obraz zrcadlově obrácený, zkontrolujte nastavení obrazu kamery přímo v menu autorádia nebo přepínačem na těle kamery.
- Při trvalém rušení instalujte mezi kameru a napájení zpátečkového světla relé s filtrem pro vyhlazení napěťových špiček.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Černá obrazovka | Nedostatečné napájení | Ověřte napětí 12V zkoušečkou na konektorech |
| Zrnění obrazu | Elektromagnetické rušení | Změňte trasu kabeláže mimo silové vodiče |
| Výpadky signálu | Špatné párování vysílače | Resetujte bezdrátový modul a zkontrolujte anténu |
Odborná rada: Častá chyba při zapojení spočívá v odběru proudu z obvodu, který je řízen sběrnicí CAN-bus, což může vyvolat chybovou hlášku na palubní desce. V takovém případě je nutné použít napájecí relé.
Zatímco profesionální instalace kamery do auta cena se pohybuje v rozmezí 2 000 až 5 000 Kč, vlastními silami ušetříte značné prostředky. Důsledné dodržení schéma zapojení couvací kamery zajistí dlouhodobou funkčnost systému. Pokud potíže přetrvávají, ověřte si, zda není kamera určena pro jiný standard videosignálu (např. PAL vs. NTSC), než jaký podporuje vaše autorádio.
Pro koho se instalace hodí vs. pro koho NE:
Tento postup je vhodný pro majitele vozů s běžnou 12V elektroinstalací, kteří mají základní zkušenosti s prací s multimetrem a vedením kabeláže. Instalace není vhodná pro uživatele s moderními vozy vybavenými komplexní elektronikou a systémem CAN-bus, kde hrozí riziko poškození řídicí jednotky při neodborném zásahu do elektroinstalace.
Časté dotazy
Jak připojit zadní kameru do auta?
Připojte červený kabel kamery na kladný vodič zpětného světla, černý na uzemnění a video kabel RCA do video vstupu autorádia.
Kolik stojí instalace kamery do auta?
Cena základní zadní kamery se pohybuje od 500 do 3000 Kč, instalace svépomocí je zdarma, odborná montáž může stát 500-1500 Kč.
Jak nainstalovat kameru?
Umístěte kameru nad registrační značku, připojte napájení na zpětné světlo, vést video kabel pod prahy a zapojte do monitoru.
Kam schovat kabel od autokamery?
Kabel vedte pod prahy, stropem nebo pod koberci, aby byl chráněn a nebyl vidět.
Jak nastavit obraz zadní kamery?
Nastavte jas, kontrast a případné zrcadlení obrazu přímo v menu autorádia nebo na kameře po zapnutí zpátečky.
Co dělat, když se nezobrazuje obraz z kamery?
Zkontrolujte, zda je správně připojen RCA kabel a zda kamera dostává napájení při zařazené zpátečce.
Jak odstranit rušení obrazu z kamery?
Vedení video kabelu oddělte od silových kabelů, případně použijte odrušovací filtr pro odstranění šumu.
Jak připojit bezdrátovou zadní kameru?
Napájení připojte na zpětné světlo a spárujte bezdrátový vysílač s přijímačem u monitoru podle návodu výrobce.
Jak dlouho trvá instalace zadní kamery?
Instalace kamery vlastními silami obvykle zabere jedno odpoledne (4-6 hodin) včetně testování a vedení kabeláže.
Jak vybrat správnou kameru pro SUV?
Pro SUV doporučujeme kameru s širším záběrem a vyšší odolností, cena se pohybuje mezi 1500-3000 Kč.
Jak správně zapojit napájení zadní kamery k obvodu zpětného světla?
Napájení kamery připojte na vodič zpětného světla, obvykle červený kabel, a uzemnění na kostru vozu; tato metoda umožní automatické zapnutí kamery při zařazení zpátečky.
Jak bezpečně vést kabeláž zadní kamery v moderních vozech?
Kabely véďte pod plastovými lištami a těsněním dveří, vyhněte se pohyblivým částem; doporučuje se použít izolační pásku a kabelové svorky pro pevné upevnění a ochranu kabeláže.
