Správná instalace DAB antény na čelní sklo auta krok za krokem

Správná instalace DAB antény na čelní sklo auta zajistí stabilní příjem digitálního rozhlasu bez výpadků. Umístění a upevnění antény ovlivňuje kvalitu signálu DAB přijímače do auta i funkčnost DAB adaptéru, což je klíčové pro autorádia s podporou DAB+.

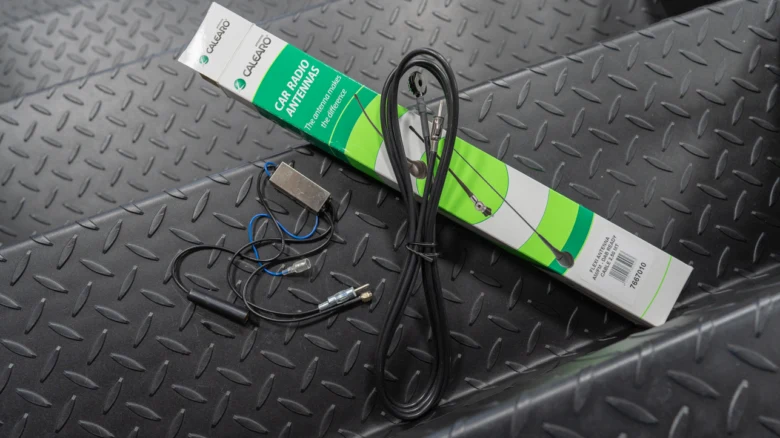

Přehled typů DAB antén vhodných pro instalaci na čelní sklo auta

DAB anténa určená pro instalaci na čelní sklo auta může být pasivní nebo aktivní. Pasivní anténa nemá vestavěný zesilovač a spoléhá na samotnou konstrukci, obvykle s délkou anténního prutu kolem 37,5 cm nebo 110 cm. Aktivní DAB anténa obsahuje zesilovač napájený 12 V, což zlepšuje příjem signálu zejména na slabších místech. Příkladem aktivní antény vhodné pro čelní sklo je model Blaupunkt Windscreen SMB Long s délkou 520 mm, který je kompatibilní s většinou DAB přijímačů do auta a Android autorádií s DAB+. Správná instalace DAB antény na čelní sklo zahrnuje výběr místa s přímým výhledem na oblohu a pevné přilepení, aby byl signál co nejsilnější.

Tipy na správnou instalaci dab antény do auta na čelní sklo

Pro správné přilepení dab antény do auta na čelní sklo vybírejte místo bez kovových překážek a čistý povrch. To zaručuje maximální příjem signálu a minimalizuje rušení při montáži DAB antény.

Příprava čelního skla a podkladů pro instalaci DAB antény

Příprava čelního skla je klíčová pro správnou instalaci nalepovací DAB antény. Čisté a suché sklo zajistí optimální přilnavost lepidla, což je zásadní pro stabilitu antény během jízdy. Doporučuje se použít isopropylalkohol nebo speciální čistič na autoskla, které odstraní mastnotu, prach i zbytky vosku. Instalaci provádějte při teplotě nad 10 °C, protože nižší teplota výrazně snižuje účinnost lepidla.

Tipy na správnou instalaci dab antény do auta na čelní sklo

• Vyberte hladký a suchý povrch bez prachu a mastnoty
• Použijte měkký hadřík namočený v isopropylalkoholu pro důkladné čištění
• Instalujte anténu při teplotě vyšší než 10 °C pro lepší přilnavost lepidla
• Vyhněte se instalaci na místech s nerovnostmi nebo těsně u gumových těsnění
• Nechte lepidlo po nalepení 24 hodin vytvrdnout, než s autem vyjedete

Správná příprava čelního skla výrazně ovlivňuje kvalitu příjmu signálu DAB přijímače do auta či DAB adaptéru do auta a zabraňuje ztrátě kontaktu antény s autorádiem s DAB+.

Krok za krokem: Montáž DAB antény na čelní sklo auta

Výběr vhodného místa na čelním skle

Pro instalaci DAB antény na čelní sklo vyberte plochu mimo vyhřívané části s kovovou mřížkou nebo fólií, která blokuje signál. Optimální je horní třetina čelního skla, kde anténní prut o délce 37,5 cm nebo jeho násobku (například 110 cm) může přijímat signál bez rušení. Umístění antény přímo ovlivňuje kvalitu příjmu DAB+ signálu a minimalizuje interferenci způsobenou kovovými prvky ve skle.

Čištění a nalepení antény

Před nalepením důkladně očistěte vybrané místo pomocí izopropylalkoholu, který odstraní mastnotu, prach a nečistoty. To zajistí pevné přilnutí nalepovací antény k vnitřní straně skla. Anténu přilepte pevně a rovnoměrně, přitlačte ji po dobu minimálně 10 sekund, aby se aktivovalo lepidlo. Pevné uchycení je nezbytné pro zabránění uvolnění antény při vibracích a pohybu vozidla.

Vedení a fixace kabeláže

Délka připojovacího kabelu bývá u běžných modelů kolem 3,5 metru, což umožňuje flexibilní vedení kabelu od čelního skla k autorádiu. Kabel vedete uvnitř vozu pod těsněním dveří a dále pod palubní deskou, aby byl co nejméně viditelný a chráněný před mechanickým poškozením. Kabel pevně fixujte plastovými svorkami v pravidelných intervalech, aby nedocházelo k jeho pohybu a přetahování, které by mohlo způsobit přerušení signálu nebo poškození vodičů.

1. Výběr místa – umístěte anténu mimo vyhřívané a pokovené části čelního skla
2. Čištění skla – použijte izopropylalkohol k odstranění mastnoty a prachu
3. Nalepení antény – pevně přitlačte anténu na vyčištěné místo minimálně 10 sekund
4. Vedení kabeláže – vedete kabel o délce cca 3,5 m pod těsněním dveří a palubní deskou
5. Fixace kabelu – zajistěte kabel plastovými svorkami, aby se nehybal během jízdy

Tip: Při instalaci DAB antény pro autorádia s DAB+ a Android autorádia se vyhněte umístění antény v blízkosti kovových prvků čelního skla, které výrazně snižují kvalitu příjmu signálu. Pro zlepšení orientace doporučuji doplnit montáž o detailní foto nebo video návod.

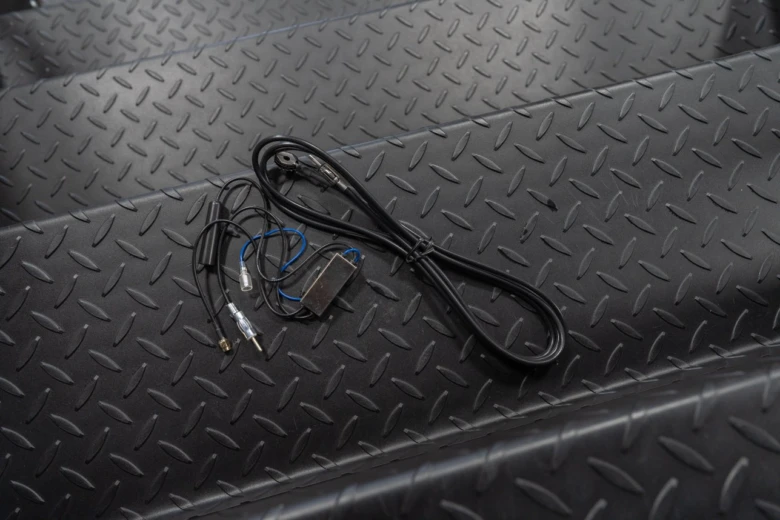

Správné připojení kabeláže a konektorů k autorádiu

Pro správné připojení DAB antény k autorádiu je nezbytné zvolit přesné konektory a odpovídající redukce podle typu antény i vstupu autorádia. Nejčastěji se používají konektory SMA a SMB, přičemž autorádia často disponují DIN vstupy. Redukce SMA samec na SMB samec je standardní řešení pro propojení antény s přijímačem a zajišťuje minimální ztrátu signálu. Pro situace, kdy je potřeba připojit více antén nebo kombinovat DAB a FM signál, se využívají anténní rozbočovače DIN/SMB, které umožňují rozdělení signálu bez degradace kvality příjmu.

Jak vybrat správnou redukci a konektory pro připojení DAB antény k autorádiu?

U DAB antén se nejčastěji setkáte s konektory SMA (SubMiniature version A) a SMB (SubMiniature version B). SMA konektor má větší průměr a pevnější závitové spojení, SMB je menší a používá se především v automobilovém průmyslu. Pokud autorádio disponuje DIN konektorem (typicky 5 mm průměr), je nutné použít redukci SMA samec na DIN nebo SMB samec na DIN podle konkrétního vstupu. Redukce SMA samec na SMB samec se používá zejména u aktivních DAB antén, například Blaupunkt SMB Long, pro kompatibilitu s přijímači, které mají SMB vstup. Pro připojení více antén nebo kombinaci s FM anténou slouží DIN rozbočovače (typy DAB 66023 a DAB 66024), které umožňují rozdělit signál bez ztráty kvality a s možností napájení aktivních antén.

Varianty zapojení kabeláže podle typu antény a autorádia

• Aktivní DAB anténa obsahuje vestavěný zesilovač a vyžaduje napájení 12 V, které se přivádí společně s anténním kabelem. Napájecí vodič bývá integrován v kabeláži a připojuje se přímo k napájecímu zdroji autorádia nebo DAB přijímače. Při instalaci je nutné zajistit správné zapojení napájení, aby zesilovač fungoval bez přerušení.
• Pasivní DAB anténa nevyžaduje napájení, proto je kabeláž jednodušší a stačí pouze správný konektor pro připojení k autorádiu. U pasivních antén je důležité minimalizovat délku kabelu, aby nedocházelo ke ztrátám signálu.
• Kabeláž musí být vedena tak, aby se minimalizovalo rušení od dalších elektrických zařízení ve vozidle. Doporučuje se vést kabel mimo zdroje elektromagnetického rušení, například dál od motoru a kabelových svazků napájení.
• U některých modelů, například DAB+ Pioneer CA-AN-DAB.001, je délka kabelu 3,5 metru, což umožňuje flexibilní umístění antény a snadné vedení kabelu do prostoru autorádia.

Tip: Při instalaci DAB antény do auta vždy ověřte, zda konektor antény odpovídá vstupu autorádia, abyste předešli nutnosti použití více redukcí, které mohou způsobit útlum signálu a zhoršit příjem digitálního rozhlasu.

Častá chyba: Nesprávné zapojení napájecího vodiče u aktivních antén vede k nefunkčnosti zesilovače a tím k výraznému zhoršení nebo úplné ztrátě DAB signálu.

Pro koho se to hodí: Tento způsob připojení je vhodný pro majitele vozidel s originálními autorádiemi vybavenými DIN nebo SMB vstupy, kteří chtějí zachovat kvalitu signálu bez složitých zásahů do elektroinstalace. Naopak pro starší nebo neoriginální autorádia bez kompatibilních vstupů je nutné zvolit speciální DAB adaptér do auta s odpovídajícími redukcemi a napájením.

Doporučení pro instalaci v autech s vyhřívaným nebo pokoveným čelním sklem

Vyhřívaná a pokovená čelní skla mohou výrazně ovlivnit kvalitu příjmu DAB signálu v autě. Správná instalace DAB antény na čelní sklo vyžaduje zvážení těchto faktorů, aby se příjem digitálního rádia co nejvíce zesílil. Následující podkapitoly vysvětlí, jak tyto skla působí na signál a jaké možnosti instalace jsou nejefektivnější.

Jak fungují vyhřívaná a pokovená čelní skla a jak ovlivňují DAB signál?

Vyhřívané čelní sklo obsahuje kovové vrstvy, které slouží k odmlžování a rozmrazování, ale zároveň výrazně tlumí DAB signál. Podobný efekt mají pokovená skla, která jsou opatřena tenkou kovovou vrstvou pro snížení prostupu slunečního záření. Tyto vrstvy způsobují útlum vysokofrekvenčních vln, což negativně ovlivňuje příjem digitálního rádia. Naopak běžná tónovaná skla a UV filtry mají na DAB signál pouze mírný vliv, a proto při jejich použití není nutné výrazně upravovat umístění antény.

Možnosti a doporučení pro instalaci DAB antény při použití vyhřívaných nebo pokovených skel

Při montáži DAB antény na vyhřívaná nebo pokovená čelní skla doporučuji využít anténní rozbočovač, který umožňuje využít stávající FM anténu zároveň pro DAB přijímač do auta. Tento adaptér výrazně zlepšuje kvalitu příjmu bez nutnosti komplikované montáže. Další možností je umístit DAB anténu na místo čelního skla, kde je kovová vrstva méně intenzivní, například v rozích nebo u okrajů autoskla. Tak lze zesílit signál DAB+ v autě pomocí správné instalace antény a zajistit stabilní příjem digitálních stanic.

• využít anténní rozbočovač pro kombinaci FM a DAB signálu
• připevnit DAB anténu na méně pokovené místo čelního skla
• zkontrolovat kompatibilitu s autorádiem s DAB+ a případně použít převodník DAB+ na FM
• vyhnout se přilepení antény přímo na vyhřívané dráty skla, které signál tlumí

Tip: Při instalaci dab antény na čelní sklo se vyhněte překrytí vyhřívaných proužků, protože to výrazně zhoršuje příjem. Správné umístění antény a případná kombinace s anténním rozbočovačem jsou klíčové pro kvalitní poslech digitálního rádia.

Dopady čelních skel na kvalitu příjmu DAB signálu

Tónované sklo a UV filtr obvykle mírně ovlivňují kvalitu DAB signálu, protože absorbují část radiových vln, ale příjem zůstává většinou stabilní. Výrazný problém nastává u pokovených čelních skel, která díky kovové vrstvě tlumí signál DAB výrazněji a mohou způsobit rušení nebo ztrátu příjmu. Při montáži DAB antény na čelní sklo auta je proto zásadní vybrat správné místo mimo pokovené části, aby se zachoval silný a stabilní signál.

Jak umístit dab anténu na autosklo pro nejlepší příjem signálu

• Umístěte DAB anténu na nezakrytý průhledný úsek čelního skla bez pokovení
• Vyhněte se oblastem se silnou tónovanou vrstvou, pokud je to možné
• Upřednostněte střední nebo horní část skla pro lepší zachycení signálu
• Při montáži použijte nalepovací DAB anténu, která pevně drží a minimalizuje vibrace
• U Android autorádií nebo DAB přijímačů do auta zajistěte správné propojení antény se zařízením pro optimální funkci

Upozornění: Častou chybou je instalace DAB antény na pokovené sklo, což výrazně snižuje kvalitu příjmu a zhoršuje poslech rádia.

Vedení kabeláže v autě: tipy a triky pro různé typy vozidel

V autě je optimální vést kabeláž DAB antény pod lištami dveří a podél podlahy, kde je kabel dobře chráněný před mechanickým poškozením a neomezuje pohyb osob v interiéru. Standardní délka připojovacího kabelu 3,5 metru, například u modelu Pioneer CA-AN-DAB.001, umožňuje flexibilní umístění antény v osobních autech i větších vozidlech, jako jsou SUV nebo užitkové vozy. Při instalaci je nezbytné zabránit ostrým ohybům kabelu, které mohou poškodit vnitřní vodiče a snížit kvalitu přenosu signálu. Kabel je vhodné pevně fixovat pomocí spon nebo oboustranných lepicích pásků, aby se zabránilo jeho uvolnění a tření o karoserii.

Důležitým aspektem je také ochrana kabelu proti mechanickému namáhání a vlivům okolí. Vedení kabelu by mělo být vedeno mimo oblasti s vysokou teplotou a ostrými hranami karoserie, aby nedošlo k poškození izolace. Doporučuje se minimalizovat křížení kabelu s kovovými částmi, které by mohly způsobit elektromagnetické rušení signálu DAB+. Kabel by neměl být napnutý ani příliš volný, což by mohlo vést k jeho předčasnému opotřebení.

Tipy na správnou instalaci DAB antény do auta na čelní sklo

• Vést kabel pod lištami dveří a pod podlahou, vyhýbat se místům s ostrými ohyby a častým pohybem
• Použít spony nebo oboustranné lepicí pásky pro pevnou fixaci kabeláže a ochranu proti poškození
• Zajistit, aby kabel nebyl napnutý ani příliš volný, omezit kontakt s kovovými částmi karoserie
• Vyhnout se vedení kabelu v blízkosti zdrojů elektromagnetického rušení, například kabelů zapalování či audio systému

Tip: Při instalaci v osobních autech s vyhřívaným nebo pokoveným čelním sklem je vhodné kabel vést tak, aby byl co nejkratší a co nejdále od zdrojů rušení. To zlepší stabilitu příjmu DAB signálu a prodlouží životnost kabeláže.

Správné vedení a ochrana kabeláže jsou klíčové pro stabilní příjem digitálního rozhlasu DAB+ a dlouhodobou spolehlivost montáže DAB antény v autě. Častou chybou je příliš volné vedení kabelu bez fixace, které vede k jeho poškození nebo zhoršení kvality signálu. Tento způsob instalace se hodí pro většinu osobních automobilů, ale u vozidel s komplikovanou vnitřní konstrukcí může být nutné použít speciální kabelové kanály nebo konzultovat montáž s odborníkem.

Časté dotazy k instalaci DAB antény do auta na čelní sklo

Tipy na správnou instalaci DAB antény do auta na čelní sklo

Otázka: Jak správně nainstalovat DAB anténu na čelní sklo auta?

Vyčistěte čelní sklo od prachu a mastnoty, nalepte anténu mimo vyhřívané nebo pokovené části skla a pevně ji přitlačte. Kabeláž protáhněte pod lištami dveří nebo palubní deskou, přičemž délka kabelu bývá obvykle kolem 3,5 metru.

Otázka: Jak dlouhý je kabel u běžné DAB antény pro auto?

Například model Pioneer CA-AN-DAB.001 má kabel délky 3,5 metru, což stačí pro většinu běžných automobilů.

Otázka: Je možné nalepit DAB anténu na vyhřívané čelní sklo?

Většina nalepovacích antén není vhodná na vyhřívaná nebo pokovená skla, protože tyto vrstvy tlumí signál a narušují přilnavost antény.

Otázka: Jaké typy konektorů se používají pro DAB antény v autech?

Nejčastěji se používají konektory SMA samec a SMB samec, přičemž často je potřeba redukce mezi těmito standardy.

Otázka: Lze použít stávající FM anténu pro příjem DAB signálu?

Ano, pomocí anténních rozbočovačů DIN/SMB lze FM anténu využít i pro DAB příjem, což je praktické u aut s vyhřívanými skly.

Otázka: Jaký vliv má tónované čelní sklo na příjem DAB signálu?

Tónovaná skla s UV filtrem signál mírně oslabují, ale pokovená skla mohou snížit sílu signálu až o 50 %.

Otázka: Jak správně vést kabeláž DAB antény v autě?

Kabel protáhněte pod lištami dveří a pod palubní deskou, fixujte plastovými svorkami každých asi 30 cm a vyhněte se ostrým ohybům a napětí kabelu.

Otázka: Co dělat, když signál DAB po instalaci antény není dostatečný?

Zkuste změnit umístění antény mimo vyhřívané části, použijte aktivní anténu se zesilovačem nebo přidejte anténní rozbočovač.

Otázka: Jak odstranit nalepovací DAB anténu bez poškození skla?

Pomalu zahřejte lepidlo teplým vzduchem a opatrně seškrábněte anténu plastovou stěrkou, abyste předešli poškození povrchu.

Otázka: Je potřeba napájení u všech DAB antén do auta?

Ne, pasivní antény napájení nepotřebují, ale aktivní antény vyžadují 12 V napájení z vozu kvůli vestavěnému zesilovači.

Otázka: Jak vybrat místo pro instalaci DAB antény na autosklo?

Vyberte oblast mimo pokovené a vyhřívané části čelního skla, ideálně v horní nebo střední části, kde je nejlepší příjem signálu.

Otázka: Jak zesílit signál DAB+ v autě?

Použijte aktivní anténu se zesilovačem, anténní rozbočovače nebo změňte umístění antény na střechu či sklo vozu.

Otázka: Jaké jsou chyby při instalaci dab antény do auta na sklo?

Častou chybou je nalepení antény na vyhřívané nebo pokovené části skla, které výrazně snižují kvalitu signálu a vedou k nestabilnímu příjmu.
