Správné nastavení ventilové vůle je klíčové pro bezproblémový chod motoru a jeho dlouhou životnost. Přesné seřízení ventilů zajišťuje optimální spalování a minimalizuje opotřebení součástí, přičemž měření ventilové vůle vyžaduje pečlivý přístup, zejména u motorů s hydraulickými zdvihadly. Nedostatečná nebo přehnaná vůle vede k poruchám, které mohou výrazně ovlivnit výkon i spolehlivost motoru.
Rychlý přehled
- Ventilová vůle je mezera mezi ventilem a ovládacím mechanizmem, která kompenzuje tepelnou roztažnost materiálů.
- Správná ventilová vůle prodlužuje životnost motoru a zabraňuje přehřívání či poškození ventilů.
- Doporučené hodnoty vůle se liší podle typu motoru, například u pitbike 110cc je sací ventil 0,05-0,06 mm a výfukový 0,06-0,07 mm.
- Ventilová vůle se měří na studeném motoru v poloze horní úvrati kompresního zdvihu (TDC).
- Nesprávné nastavení způsobuje ztrátu výkonu, hlučný chod motoru a může vést k vážným mechanickým poškozením.
Co je ventilová vůle a proč je potřeba ji správně nastavit
Ventilová vůle je přesná mezera mezi ventilem a ovládacím mechanizmem motoru, která kompenzuje tepelnou roztažnost materiálů během provozu. Správné nastavení ventilové vůle zajišťuje bezproblémové otevírání a zavírání ventilů, čímž udržuje optimální kompresi a zabraňuje poškození ventilu i dalších částí motoru. Nesprávná ventilová vůle může vést k přetěžování ventilů, snížení výkonu motoru a urychlenému opotřebení.
Ventilová vůle umožňuje, aby se během zahřátí motoru ovládací mechanizmus a ventil mohly volně pohybovat bez vzájemného tlačení. Když se vůle nastaví příliš těsně, ventily se nemusí úplně zavřít, což snižuje kompresi a může způsobit poškození ventilu. Naopak příliš velká vůle způsobuje hlučnost a nadměrné opotřebení mechanických částí. V některých motorech se používají hydraulická zdvihadla, která se nastavují automaticky, ale u většiny čtyřválcových motorů je pravidelné měření ventilové vůle a její seřízení nezbytné.
Jak poznat, že je ventilová vůle špatná
Typické příznaky nesprávné ventilové vůle zahrnují zvýšenou hlučnost motoru, pokles výkonu a zhoršenou spotřebu paliva. Interval kontroly ventilů doporučuji dodržovat podle výrobce, obvykle po 20 000 až 40 000 kilometrech, aby se předešlo vážnému poškození motoru.
Doporučené hodnoty ventilové vůle pro různé typy motorů
Doporučené hodnoty ventilové vůle se liší podle typu motoru a ventilu, což ovlivňuje efektivitu provozu i životnost motoru. Nastavení ventilové vůle motoru správně zajišťuje optimální kontakt mezi ventilem a vačkovým hřídelem, přičemž sací ventil má obvykle menší vůli než výfukový. Správný interval kontroly ventilů a jejich měření je nezbytný pro prevenci poškození ventilu a ztráty výkonu motoru. U motorů s hydraulickými zdvihadly se vůle často neřeší, ale u běžných pitbike a ATV je přesné seřízení ventilové vůle klíčové.
| Typ motoru | Sací ventil (mm) | Výfukový ventil (mm) |
|---|---|---|
| Pitbike 110cc | 0,05-0,06 | 0,06-0,07 |
| ATV 250cc | 0,10 | 0,12 |
| Čtyřválcový motor | 0,10 | 0,12 |
Jak správně nastavit ventilovou vůli motoru
Seřízení ventilové vůle u jednoválcového motoru vyžaduje přesné měření s použitím měrky, přičemž postup seřízení ventilové vůle u čtyřválcového motoru zahrnuje kontrolu jednotlivých ventilů podle pořadí zážehového cyklu. Na co si dát pozor: častou chybou je příliš malá ventilová vůle, která vede k přehřátí a poškození ventilu. Pro motoristy, kteří preferují bezúdržbové provozy, seřízení ventilové vůle nemusí být nutností u motorů s hydraulickými zdvihadly.
Jak správně změřit ventilovou vůli (poloha motoru, nástroje)
Měření ventilové vůle je třeba provádět vždy na studeném motoru, protože teplotní roztažnost ovlivňuje přesnost naměřených hodnot. Nejvhodnější poloha motoru pro kontrolu je horní úvrať kompresního zdvihu (TDC) příslušného válce, kdy jsou ventily zcela zavřené a ventily nemají žádný tlak. Pro přesné měření ventilové vůle se používají listové měrky, které umožňují ověřit mezery mezi vačkovým hřídelem a ventilem. K nastavení ventilů jsou nezbytné vhodné klíče, často imbusové nebo očkové, pro povolení a dotažení nastavovacích šroubů.
Postup měření ventilové vůle zahrnuje:
- Nastavení motoru do polohy TDC na příslušném válci
- Vložení listové měrky mezi vačku a ventilový zdvihadlo
- Jemné posouvání měrky pro zjištění odporu při průchodu
- Zaznamenání naměřené hodnoty a porovnání s výrobními specifikacemi
- Použití klíčů k případnému seřízení ventilové vůle podle potřeby
Tip: Interval kontroly ventilů bývá doporučen výrobcem, obvykle každých 20 000 až 30 000 km, přičemž pravidelná kontrola zabraňuje poškození ventilu a snižuje riziko snížení výkonu motoru. Hydraulická zdvihadla mohou vyžadovat odlišný přístup, protože samovolně kompenzují vůli, proto měření u nich probíhá jinak.
Jak často měřit a nastavovat ventilovou vůli
Pravidelná kontrola a seřízení ventilové vůle pomáhá zajistit efektivní provoz a prodloužit životnost motoru. Doporučuji sledovat interval kontroly daný výrobcem vašeho vozidla nebo motoru, protože nesprávná vůle může vést k nadměrnému opotřebení, případně poškození ventilu.
Postup nastavení ventilové vůle krok za krokem
Správné nastavení ventilové vůle motoru vyžaduje přesný a systematický přístup, který zajistí optimální výkon a prodlouží životnost motoru. Následující postup krok za krokem popisuje, jak měřit a seřídit ventilovou vůli včetně demontáže krytů, korekce nastavení a finální kontroly.
Jak demontovat kryty a připravit motor na měření ventilové vůle
- Demontáž krytů ventilů – bezpečně odstraňte kryty, které zakrývají ventily, aby bylo možné přistoupit k měření.
- Příprava motoru – ujistěte se, že motor je studený, protože tepelná roztažnost by zkreslila výsledky.

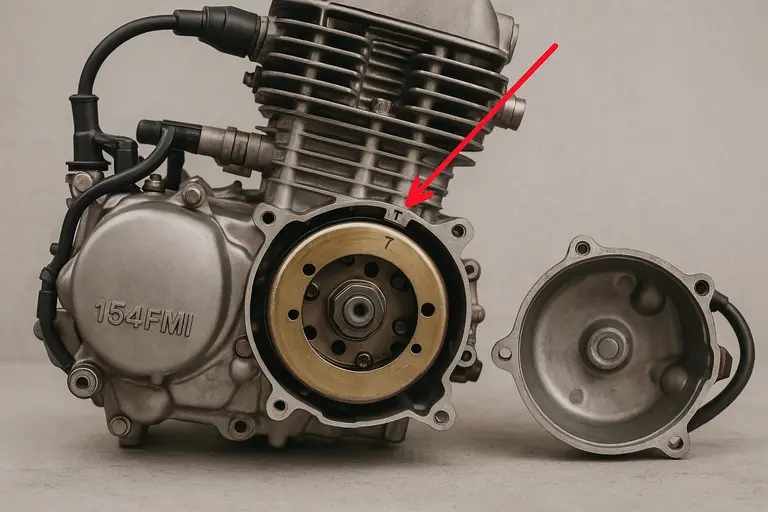

- Nastavení polohy TDC – otočte klikový hřídel do horní úvrať (TDC) příslušného válce, což je nezbytné pro správné měření ventilové vůle.
Měření ventilové vůle pomocí listových měrek
- Výběr listových měrek – použijte správné měrky podle doporučených hodnot pro váš typ motoru, například u motoru Zetor 4 válec.
- Měření vůle – zasunujte měrku mezi ventil a ovládací mechanismus, abyste zjistili skutečnou vůli.
- Vyhodnocení přesnosti – pokud měrka prochází s mírným odporem, ventilová vůle je správná; příliš volná nebo těsná vůle znamená nutnost seřízení.
Korekce nastavení a utažení kontramatky
- Seřízení ventilové vůle – upravte vůli pomocí nastavovacího šroubu tak, aby odpovídala doporučeným hodnotám.
- Utažení kontramatky – pevně utáhněte kontramatku momentovým klíčem, čímž zabráníte poškození hliníkových závitů a zajistíte stabilitu nastavení.
Tip: Pravidelný interval kontroly ventilů a správné nastavení ventilové vůle zabraňuje poškození ventilu a ztrátě výkonu motoru. Na co si dát pozor: příliš utažená nebo volná vůle může vést k nadměrnému opotřebení hydraulických zdvihadel nebo ventilů. Tento postup se hodí zejména pro majitele osobních automobilů a zemědělské techniky, méně vhodný je pro složité motory s automatickým seřizováním ventilů.
Dopady nesprávného nastavení ventilové vůle
Jak poznat špatné ventilové vůle podle příznaků motoru
Špatně nastavená ventilová vůle se projevuje hlučným klepavým chodem motoru, který vzniká při nadměrné vůli mezi ventilem a ovládacím mechanizmem, například vačkovým hřídelem nebo vahadlem. Příliš malá ventilová vůle způsobuje nedostatečné zavření ventilu, což vede k přehřívání ventilů, poškození sedel ventilu a následné ztrátě komprese. Tyto poruchy se projevují sníženým výkonem motoru, zvýšenou spotřebou paliva a vyššími emisemi škodlivin. Naopak příliš velká vůle způsobuje opožděné otevírání ventilů, což vede k hlučnosti, nerovnoměrnému chodu motoru a zhoršené efektivitě spalování.
Dopady nesprávného nastavení ventilové vůle na životnost motoru
Nesprávné nastavení ventilové vůle zvyšuje riziko mechanického poškození ventilů a ventilových sedel v důsledku nadměrného opotřebení a přehřívání. To výrazně zkracuje životnost motoru a může vyústit v nákladné opravy, například výměnu hlavy válců. Zvýšené emise a spotřeba paliva jsou přímým důsledkem nesprávné vůle, protože neoptimální zavírání ventilů negativně ovlivňuje spalovací proces. Pravidelná kontrola a přesné měření ventilové vůle v intervalech doporučených výrobcem (obvykle každých 5 000 až 10 000 km) pomáhají předejít vážným závadám a udržet motor v optimálním technickém stavu.
- Častá chyba: vynechání pravidelné kontroly ventilové vůle vede k postupnému poškození ventilů a sedel, což může způsobit trvalé snížení výkonu motoru a zvýšení emisí.
- Doporučení: nastavujte ventilovou vůli vždy na studeném motoru pomocí přesných listových měrek a utahujte kontramatky s momentem 7-9 Nm, aby nedošlo k poškození závitů.
Tip: Nesprávné nastavení ventilové vůle se hodí pro rychlé opravy u starších motorů s mechanickými zdvihadly, ale u moderních motorů s hydraulickými zdvihadly je potřeba kontrola a případné nastavení méně časté, protože hydraulická zdvihadla automaticky kompenzují vůli.
Specifika ventilové vůle u motorů s hydraulickými zdvihadly
Motory vybavené hydraulickými zdvihadly automaticky kompenzují ventilovou vůli pomocí tlaku motorového oleje, který vyplňuje mezeru mezi vačkou a ventilem. Tento systém eliminuje potřebu manuálního nastavování ventilů, běžného u klasických mechanických rozvodů, a zároveň minimalizuje hluk a opotřebení ventilového rozvodu. Hydraulické zdvihadlo udržuje vůli v rozmezí přibližně 0,00-0,05 mm, což zajišťuje optimální kontakt ventilů bez rizika poškození.
Přestože hydraulická zdvihadla nevyžadují pravidelné manuální seřizování, je nezbytné provádět kontrolu jejich funkčnosti zhruba každých 30 000 až 50 000 km, případně podle doporučení výrobce. Opotřebení nebo zanesení hydroštelů způsobuje ztrátu schopnosti udržet správnou vůli, což může vést k nesprávnému otevírání ventilů, snížení výkonu motoru a zvýšenému riziku poškození ventilových sedel nebo ventilů samotných.
Nastavení ventilové vůle motoru s hydraulickými zdvihadly
U motorů s hydraulickými zdvihadly se běžně neprovádí tradiční měření a seřízení ventilové vůle pomocí listových měrek. Kontrola spočívá v diagnostice stavu hydroštelů, která zahrnuje:
- poslech zvýšeného klepání nebo hluku z ventilového rozvodu, což může indikovat opotřebení hydroštelů,
- kontrolu hladiny a kvality motorového oleje, protože znečištěný nebo nedostatečný tlak oleje snižuje účinnost hydraulického zdvihadla,
- případnou výměnu hydroštelů při zjištění jejich závady.
Častá chyba: zanedbání pravidelné kontroly hydraulických zdvihadel vede k postupnému zvětšení ventilové vůle, což způsobuje hlučný chod motoru a ztrátu výkonu, často bez zjevné příčiny.
Pro koho se to hodí: motory s hydraulickými zdvihadly jsou vhodné pro uživatele preferující nižší servisní nároky a tichý chod motoru. Naopak pro majitele starších nebo sportovních motorů bez hydrauliky je manuální seřízení ventilové vůle nutností.
Celkově hydraulická zdvihadla zvyšují spolehlivost a životnost ventilového rozvodu, ale vyžadují pravidelnou kontrolu stavu a kvality oleje, aby nedošlo k jejich selhání a následným nákladným opravám.
Frekvence a intervaly kontroly ventilové vůle
Pravidelné měření ventilové vůle patří k základním úkonům údržby motoru, který ovlivňuje výkon motoru a životnost ventilů. Interval kontroly ventilů závisí na typu motoru a provozních podmínkách. U klasických benzinových motorů bez hydraulických zdvihadel se doporučuje kontrola každých 5 000 až 10 000 km. U motorů vybavených hydraulickými zdvihadly lze interval prodloužit na 20 000 km, protože tyto systémy automaticky upravují ventilovou vůli.
Nesprávné nastavení ventilů způsobuje poškození ventilu a snižuje efektivitu spalování. Proto je potřeba nastavovat ventilovou vůli vždy po doporučeném intervalu, případně při podezření na hlučnost motoru nebo ztrátu výkonu.
| Typ motoru | Interval kontroly ventilové vůle | Poznámka |
|---|---|---|
| Motor bez hydraulických zdvihadel | 5 000-10 000 km | Nutné pravidelné seřízení ventilové vůle |
| Motor s hydraulickými zdvihadly | 15 000-20 000 km | Měření méně časté díky automatice |
| Náročné provozní podmínky | Častější než standardní | Prach, vysoké otáčky zkracují interval |
Jak často měřit a nastavovat ventilovou vůli?
Pravidelné měření a seřízení ventilové vůle motoru zabraňuje poškození ventilu a zajišťuje optimální chod motoru. Interval kontroly by měl být vždy upraven podle provozu a typu motoru, což výrazně prodlužuje životnost motoru.
Doporučení pro laiky a amatéry při nastavování ventilové vůle
Laici by měli k nastavení ventilové vůle přistupovat s maximální přesností a dodržovat technické postupy, které minimalizují riziko poškození motoru a zbytečných nákladů na opravy. Použití specializovaných nástrojů a přesné měření je nezbytné pro správnou funkci ventilového rozvodu.
Rizika nesprávného nastavení
Nesprávné nastavení ventilové vůle vede k předčasnému opotřebení ventilů, poškození sedel ventilu a případnému selhání hydraulických zdvihadel. Takové chyby způsobují snížení výkonu motoru až o 10 %, zvýšení spotřeby paliva o 5-8 % a hlučný klepavý chod motoru. Náklady na opravu poškozených ventilů a výměnu hlavy válců mohou přesáhnout 10 000 Kč. Pravidelná kontrola ventilové vůle nejméně každých 5 000 km je proto nezbytná pro zachování optimálního stavu motoru.
Bezpečnostní opatření při seřizování
Při nastavování ventilové vůle dodržujte tyto zásady:
- Pracujte vždy se studeným motorem (teplota pod 30 °C), aby nedošlo k nesprávnému měření vlivem tepelné roztažnosti.
- Používejte přesné listové měrky s tloušťkou odpovídající doporučeným hodnotám (např. 0,05-0,10 mm podle typu ventilu).
- K utažení kontramatek a šroubků používejte momentový klíč s doporučeným utahovacím momentem (např. 7-9 Nm pro kontramatky ventilu M6 – M8).
- Nepřekračujte technické hodnoty nastavení uvedené výrobcem motoru.
- Pokud si nejste jisti přesností měření nebo postupem, vyhledejte odborný servis, aby se předešlo riziku vážného poškození motoru.
Tip: Častou chybou amatérů je podcenění přesnosti měření ventilové vůle, což vede k poškození ventilu a výraznému zkrácení životnosti motoru. Proto doporučuji pravidelně kontrolovat vůli minimálně po 5 000 km a používat kalibrované měrky a momentový klíč.
Pro koho se to hodí: Tento postup je vhodný pro majitele motorů bez hydraulických zdvihadel, kteří chtějí udržet motor v optimálním stavu a jsou schopni pracovat s přesnými nástroji.
Pro koho se to nehodí: Pro laiky bez zkušeností a bez potřebného nářadí je lepší svěřit seřízení ventilů kvalifikovanému servisu, aby nedošlo k poškození motoru.
Časté dotazy
Jak často bych měl kontrolovat ventilovou vůli?
Doporučený interval kontroly je u klasických motorů bez hydroštelů přibližně 5 000 až 10 000 km, záleží na typu motoru a provozních podmínkách.
Jak poznám, že mám špatně nastavenou ventilovou vůli?
Známky zahrnují hlučný klepavý chod motoru, ztrátu výkonu, přehřívání ventilů a zvýšenou spotřebu paliva.
Jak správně změřit ventilovou vůli?
Měří se na studeném motoru v poloze horní úvrati kompresního zdvihu (TDC) pomocí přesných listových měrek.
Je potřeba nastavovat ventilovou vůli u motorů s hydraulickými zdvihadly?
Motory s hydraulickými zdvihadly nastavují vůli automaticky, ale je doporučená pravidelná kontrola stavu hydroštelů.
Jaké jsou doporučené hodnoty ventilové vůle pro pitbike 125cc?
Sací ventil má vůli 0,05-0,06 mm a výfukový ventil 0,07-0,08 mm.

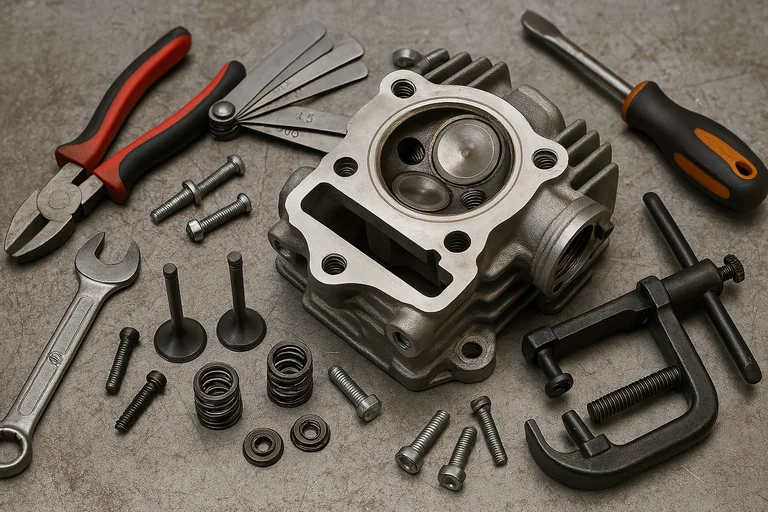

Jaké nástroje potřebuji pro správné nastavení ventilové vůle?
Budete potřebovat listové měrky, klíče (např. 9 mm, 10 mm, 17 mm), plochý šroubovák, kleště na kontramatky a momentový klíč.
Jaký je vliv nesprávné ventilové vůle na motor?
Nesprávná vůle může způsobit přehřívání ventilů, ztrátu výkonu, hlučný chod a zvýšenou spotřebu paliva.
Kolik stojí seřízení ventilů u osobního automobilu?
Cena seřízení ventilů se pohybuje obvykle od několika set do několika tisíc korun v závislosti na typu motoru a servisu.
Jak nastavit ventilovou vůli krok za krokem?
Postup zahrnuje demontáž krytů, otočení motoru na TDC, měření vůle, nastavení šroubkem, utažení kontramatky a kontrolu měřením.
Jaké bezpečnostní opatření je třeba dodržet při nastavování ventilové vůle?
Pracujte na studeném motoru, používejte momentový klíč, nepřetahujte kontramatky a dodržujte výrobní doporučení.
Kdy je ideální doba pro kontrolu ventilové vůle po najetí nového motoru?
První kontrola ventilové vůle by měla proběhnout po prvních 1000 km, aby se zohlednilo usazení nových součástí motoru.
Jaké jsou specifické hodnoty ventilové vůle pro čtyřválcové motory?
U čtyřválcových motorů se doporučuje ventilová vůle mezi 0,15 až 0,30 mm, podle výrobce a typu motoru.
Jaký je správný postup při nastavování ventilové vůle u tříválcového motoru?
Postup zahrnuje nastavení ventilů podle pořadí zážehů, obvykle začíná válcem číslo jedna a pokračuje ve směru otáčení motoru.
Jak rozpoznat poruchu ventilové vůle pomocí zvuku motoru?
Při nesprávné ventilové vůli motor vydává charakteristické klepavé zvuky, které jsou slyšitelné zejména při volnoběhu.
Jaké jsou doporučené kroky pro seřízení ventilů u jednoválcového motoru?
U jednoválcového motoru se doporučuje postupovat podle manuálu, typicky je třeba nastavit ventilovou vůli na 0,10 až 0,20 mm a zkontrolovat po každých 5000 km.
