Jak správně vybrat kabely a vodiče pro elektroinstalaci v autě

Správný výběr kabelů a vodičů je klíčový pro bezpečnou a spolehlivou elektroinstalaci auta. Zohlednit je třeba průřez vodiče, izolační materiály i specifika startovacích kabelů, které ovlivňují výkon i odolnost celého systému. Díky těmto parametrům zajistíte dlouhodobou funkčnost a ochranu před poruchami.

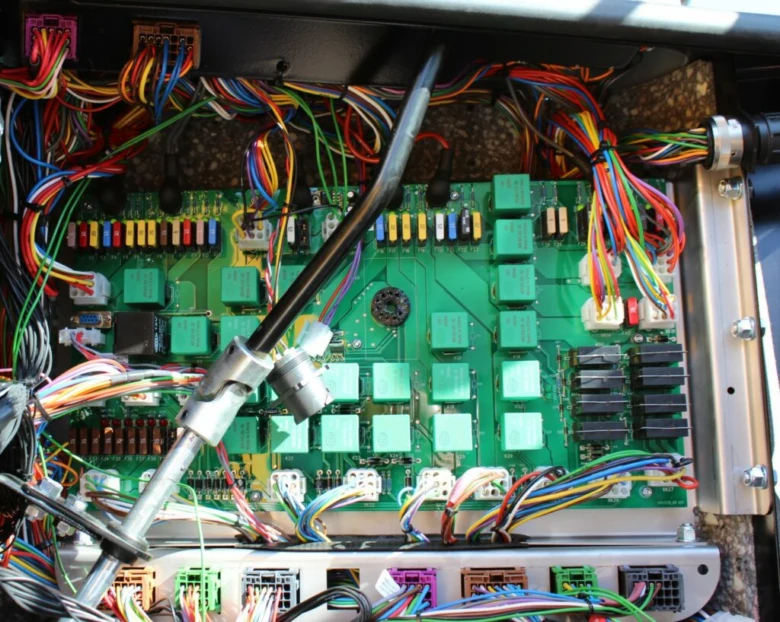

Jaké materiály kabelů a vodičů jsou vhodné pro auto elektroinstalaci?

Pro elektroinstalaci auta se jako nejlepší vodiče osvědčily materiály s vysokou vodivostí, odolností vůči korozi a mechanickému poškození. Měď s čistotou 99,9 % patří mezi standardní materiály díky vynikající elektrické vodivosti (konduktivita cca 58 MS/m) a dlouhé životnosti v náročných podmínkách automobilové elektroinstalace. Alternativou jsou slitiny mědi a hořčíku, které umožňují snížit hmotnost kabeláže při zachování dostatečné vodivosti a mechanické pevnosti. Hliník, často používaný jako poměděný hliník, nabízí nižší hmotnost a cenu, avšak jeho flexibilita a dlouhodobá spolehlivost spojů jsou nižší, což vyžaduje pečlivou mechanickou ochranu a správný výběr průřezu vodiče.

Při výběru kabelů je nutné zohlednit také izolační materiály, které musí odolávat vnějším vlivům, jako jsou oleje, benzín, vlhkost a mechanické opotřebení, a zároveň splňovat normy kabelů pro automobilovou elektroinstalaci. Kvalitní izolace z PVC, silikonu nebo teflonu zajišťuje pružnost v rozsahu teplot od -40 °C do +105 °C, přičemž speciální typy vydrží až 125 °C. Správná izolace minimalizuje riziko poškození a zkratu, čímž prodlužuje životnost kabeláže a zvyšuje bezpečnost provozu.

Měď jako základní materiál

Měď s vysokou čistotou 99,9 % nabízí nejlepší kombinaci vodivosti a odolnosti vůči korozi, což je klíčové pro dlouhodobou spolehlivost elektroinstalace v autě. Tento materiál je flexibilní, pevný a vhodný pro různé aplikace, včetně startovacích kabelů s průřezy 16-35 mm² a napájení elektrických zařízení s menšími průřezy. Díky odolnosti vůči korozi zůstává měděná kabeláž stabilní i při vystavení vlhkosti a chemickým látkám běžným v motorovém prostoru.

Slitiny mědi a hořčíku pro lehčí kabeláž

Slitiny mědi s příměsí hořčíku umožňují snížit hmotnost kabelů při zachování dostatečné vodivosti a mechanické pevnosti. Tento materiál se uplatňuje zejména u vozidel s požadavky na nízkou hmotnost elektroinstalace, například u sportovních nebo hybridních vozidel. Slitiny zároveň zvyšují odolnost proti lámání a únavě materiálu při vibracích a častém ohýbání.

Hliník v automobilové elektroinstalaci

Hliník je lehký a cenově dostupný materiál, který se v automobilové elektroinstalaci používá především jako poměděný hliník. Tento vodič kombinuje nižší hmotnost s lepší vodivostí než čistý hliník, ale stále vykazuje nižší flexibilitu a vyšší náchylnost k únavě materiálu. Proto je nezbytné zajistit mechanickou ochranu vodičů a volit větší průřez než u měděných kabelů, aby se kompenzoval vyšší elektrický odpor a snížilo riziko přehřátí.

Tip: Častou chybou je použití vodičů s nedostatečným průřezem nebo nevhodnou izolací, což vede k přehřívání a zkratu. Doporučuji vždy volit materiály a průřezy podle specifikací výrobce vozidla a platných norem.

Pro koho se to hodí: Měděné vodiče jsou ideální pro většinu osobních a užitkových vozidel díky vysoké spolehlivosti a odolnosti vůči korozi. Slitiny mědi a hořčíku najdou uplatnění u lehkých a sportovních vozidel, kde je důležitá nízká hmotnost. Hliníkové vodiče jsou vhodné spíše pro méně náročné aplikace nebo tam, kde je kladen důraz na cenu a hmotnost, ale nevyhovují pro vysoce zatížené nebo kritické části elektroinstalace.

Výběr materiálů kabelů a vodičů pro elektroinstalaci v autě proto musí respektovat požadavky na vodivost, odolnost vůči korozi, mechanickou ochranu a teplotní rozsah, aby byla zajištěna bezpečnost a dlouhá životnost instalace.

Jak určit správný průřez kabelu podle typu motoru a použití?

Pro správný výběr kabelů a vodičů v autoelektroinstalaci je klíčové zohlednit průřez vodiče podle typu motoru a elektrického zatížení. Důležitou roli hraje také délka kabelu, která ovlivňuje úbytek napětí. Níže naleznete konkrétní doporučení a tabulku pro rychlou orientaci.

Průřez vodiče pro startovací kabely

Startovací kabely musí mít dostatečný průřez vodiče, aby zvládly vysoké proudy při nastartování motoru. Pro osobní auta se doporučuje průřez 16-35 mm², přičemž u benzínových motorů stačí spíše spodní hranice, zatímco u dieselových motorů s vyšším startovacím proudem je vhodné zvolit průřez blížící se 35 mm². Silnější průřez snižuje odpor kabelu a minimalizuje tak úbytek napětí během startování. Výběr správných startovacích kabelů je zásadní zejména u vozidel s dieselovým motorem, kde startovací proud může být výrazně vyšší.

Průřez vodiče pro napájení spotřebičů

Pro napájení elektrických spotřebičů v autě platí jednoduché pravidlo: do 10 A postačuje průřez vodiče 1,5 mm², pro proudy do 20 A je vhodný průřez 2,5 mm² a při vyšších proudech se doporučuje 4 mm² a více. Tento výběr odpovídá běžným elektrickým proudům v automobilové elektroinstalaci a zároveň zaručuje bezpečný provoz bez přehřívání vodičů.

Vliv délky kabelu na úbytek napětí

Délka kabelu přímo ovlivňuje úbytek napětí – čím je kabel delší, tím větší odpor klade a tím větší je pokles napětí. Při vedení kabelů delších než 3 metry je nutné zvýšit průřez vodiče, aby úbytek napětí nepřesáhl limit 3 %, který je doporučený normami pro elektroinstalaci auta. Tento krok zajišťuje spolehlivost napájení a správnou funkci elektrických zařízení.

Tip: Na co si dát pozor – častou chybou je poddimenzování startovacích kabelů u dieselových motorů, což vede k výraznému úbytku napětí a potížím se startem.

Pro koho se to hodí vs. pro koho NE: Volba větších průřezů je nezbytná pro vozidla s vysokým elektrickým zatížením nebo delší kabeláží, zatímco u základní elektroinstalace malých benzínových aut postačí menší průřezy.

Podle zdrojů EAGRI.cz je výběr kabelů a vodičů pro auto – jak na to krok za krokem, základem bezpečné a funkční elektroinstalace. Zvažte také izolační materiály a mechanickou ochranu kabelů pro dlouhodobou spolehlivost.

Jaké izolační materiály a teplotní odolnost jsou důležité pro kabely v autě?

Pro správný výběr kabelů a vodičů pro elektroinstalaci v autě je nezbytné zvolit vhodné izolační materiály, které zajistí bezpečnost a dlouhou životnost celé instalace. Izolace musí splňovat požadavky na teplotní odolnost a odolnost vůči vnějším vlivům, jako jsou oleje a vlhkost.

Typy izolačních materiálů

Mezi nejčastější izolační materiály patří PVC, silikon, teflon a gumové izolace. PVC nabízí dobrou mechanickou ochranu a je cenově dostupné, ale jeho teplotní odolnost je omezená. Silikon a teflon vynikají vysokou odolností vůči teplotám a chemikáliím, což je ideální pro kabely vystavené náročnějším podmínkám. Gumové izolace zase dobře odolávají mechanickému namáhání a vlhkosti.

Teplotní rozsah a odolnost vůči vnějším vlivům

Izolační materiály musí zvládnout teploty od -40 °C do +105 °C, přičemž speciální kabely mohou odolat až do 125 °C. Důležitá je také odolnost vůči olejům, benzínu a vlhkosti, které se běžně vyskytují v automobilovém prostředí. Nedostatečná ochrana může vést k poškození izolace a zkratu v elektroinstalaci auta.

• Odolnost izolačních materiálů ovlivňuje životnost a bezpečnost elektroinstalace
• Správný výběr izolačních materiálů s přihlédnutím k normám kabelů a mechanické ochraně je klíčový
• Startovací kabely a hlavní elektroinstalace vyžadují materiály odpovídající specifikovaným teplotním a chemickým nárokům

Tip: Při rozhodování, jak vybrat správné kabely a vodiče pro elektroinstalaci v autě, volte materiály s certifikovanou odolností vůči automobilovým podmínkám, aby byla instalace spolehlivá a bezpečná.

Jaké normy musí kabely a vodiče splňovat?

Automobilové kabely a vodiče musí splňovat přísné normy, které zajišťují bezpečnost, spolehlivost a odolnost elektroinstalace auta. Mezi klíčové normy patří ISO 6722, SAE J1128 a DIN 72553. Norma ISO 6722 specifikuje požadavky na průřez vodiče, izolační materiály a mechanickou ochranu při provozu do 150 °C. SAE J1128 se zaměřuje na kabely používané v automobilovém průmyslu, přičemž testuje jejich odolnost vůči teplotním, chemickým a mechanickým vlivům. DIN 72553 definuje barevné označení vodičů a základní pravidla pro elektrickou instalaci vozidel.

Doporučené typy kabelů a vodičů pro elektrickou instalaci v autě

• Kabely s certifikací ISO 6722 zaručují kompatibilitu s běžnými izolačními materiály a odpovídající průřez vodiče
• Kabely podle SAE J1128 nabízejí vysokou odolnost vůči elektromagnetickému rušení a mechanickému poškození
• Vodiče splňující DIN 72553 zajišťují správné barevné označení a bezpečnou instalaci

Tip: Při výběru kabelů a vodičů pro auto elektroinstalaci vždy zkontrolujte certifikace a dodržení norem, aby elektroinstalace splňovala požadavky na bezpečnost a dlouhodobou spolehlivost.

Jak správně provádět montáž a jaké bezpečnostní postupy dodržovat?

Správná montáž kabelů a vodičů je klíčová pro bezpečnou a spolehlivou elektroinstalaci auta. Dodržení pravidel týkajících se ohybu, spojování a mechanické ochrany pomáhá předejít poruchám a zkratu.

Minimální poloměr ohybu vodiče

Poloměr ohybu vodiče by měl být minimálně šestinásobkem jeho průměru, aby se zabránilo poškození izolace nebo přerušením vodiče. Tento požadavek je důležitý zejména u kabelů s větším průřezem vodiče a specifickými izolačními materiály, které nejsou příliš pružné.

Metody spojování vodičů

Spoje vodičů se provádějí lisováním nebo pájením, přičemž maximální spojovací odpor by neměl překročit 0,005 Ω. To zajišťuje bezpečný přenos proudu bez zbytečného ohřevu. Nejčastější chybou je nedostatečné spojení, které může vést k poruše elektroinstalace auta.

Mechanická ochrana kabelů

Kabely se vedou v ochranných hadicích nebo trubkách o průměru 10-20 mm, které poskytují mechanickou ochranu proti otěru a poškození. Tato opatření jsou nezbytná zvláště u startovacích kabelů a dalších vodičů vystavených nárazům nebo vibracím.

1. Zkontrolujte průřez vodiče – vyberte správný průřez podle normy kabelů a požadovaného proudu
2. Dodržujte minimální poloměr ohybu – alespoň 6× průměr vodiče
3. Použijte lisování nebo pájení pro spoje – zajistěte odpor max. 0,005 Ω
4. Instalujte kabely do hadic průměru 10-20 mm – zajistěte mechanickou ochranu a izolaci

Tip: Při výběru kabelů a vodičů do automobilové elektroinstalace se říďte normami kabelů a specifikacemi výrobců, aby elektroinstalace auta byla bezpečná a odolná vůči elektromagnetickému rušení.

Jak vybrat startovací kabely podle typu motoru a délky?

Výběr správných startovacích kabelů a stanice závisí na typu motoru a délce kabelů. Správný průřez vodiče a kapacita startovací stanice zajistí efektivní a bezpečné nastartování vozu bez poškození elektroinstalace auta.

Doporučený průřez a délka startovacích kabelů

Pro benzinové motory do 2 500 cm³ se doporučuje průřez vodiče startovacích kabelů 16 mm² a délka 2,5 až 6 metrů. U silnějších motorů a dieselových vozidel je vhodné použít kabely s průřezem 25 až 35 mm², které lépe odolávají větším proudovým zatížením. Izolační materiály by měly mít dostatečnou mechanickou ochranu, aby kabely dlouhodobě vydržely náročné podmínky.

Kapacita startovacích stanic a správné použití

Startovací stanice pro dieselové motory musí mít kapacitu minimálně 640 A, zatímco pro benzinové vozy postačí 400 A. Při startování je nutné dodržet maximální dobu 10 sekund, aby nedošlo k přehřátí stanice nebo poškození baterie. Po každém pokusu nechte stanici několik minut vychladnout a dbejte na správné připojení kabelů podle norem kabelů a bezpečnostních pravidel.

• Používejte kabely s kvalitní mechanickou ochranou a správnou izolační vrstvou
• Vždy kontrolujte stav kabelů a spojů před použitím
• Neprodlužujte kabely nad doporučenou délku, aby nedocházelo ke ztrátám napětí

Tip: Pro dieselové motory jsou nejlepší startovací kabely s větším průřezem a dostatečnou délkou, zatímco u menších benzinových motorů postačují kabely s menším průřezem a kratší délkou.

Jak pečovat o kabeláž a provádět pravidelnou údržbu?

Pravidelná údržba kabeláže je nezbytná pro bezpečný a spolehlivý provoz elektroinstalace v autě. Kontrola musí zahrnovat stav izolace, pevnost spojů a celkovou integritu vodičů, aby se předešlo mechanickému poškození a zkratu, které by mohly způsobit selhání elektrických systémů.

Co kontrolovat při údržbě kabeláže

Izolace kabelů by měla být pravidelně kontrolována na trhliny, oděrky a změny pružnosti, které vznikají stárnutím PVC, silikonu nebo teflonu, případně mechanickým namáháním. Spoje je nutné měřit na maximální odpor 0,005 Ω, protože vyšší odpor může vést k přehřívání a ztrátám energie. Součástí kontroly je i detekce koroze na kontaktech, která snižuje vodivost a zvyšuje riziko poruchy. Dále je vhodné ověřit správné upevnění kabelů v ochranných hadicích o průměru 10-20 mm, které chrání vodiče před mechanickým poškozením.

Doporučená frekvence údržby

Údržbu elektroinstalace doporučuji provádět každých 12 měsíců, což odpovídá doporučeným intervalům pro kontrolu podle norem ISO 6722 a SAE J1128. Tento časový rámec umožňuje včas odhalit degradaci izolačních materiálů a nekvalitní spoje, které by mohly vést k poruchám nebo požáru. Pravidelná kontrola zahrnuje i stav startovacích kabelů, které by měly mít průřez 16-35 mm² a délku 2,5-6 metrů, aby byla zajištěna bezpečná manipulace při startování. Mechanická ochrana vodičů musí být neporušená, aby kabeláž odolala vibracím a teplotním změnám v motorovém prostoru.

Tip: Častou chybou je použití vodičů s nedostatečným průřezem nebo nevhodnou izolací, například PVC bez odolnosti vůči olejům a teplotám nad 105 °C, což výrazně zkracuje životnost elektroinstalace a zvyšuje riziko selhání.

Pro koho se pravidelná údržba hodí: Všem majitelům vozidel s originální i upravenou elektroinstalací, zejména u starších aut a vozidel s vysokým elektrickým zatížením.

Pro koho není pravidelná údržba prioritou: U nových vozidel s certifikovanou kabeláží a nízkým provozním zatížením může být interval kontroly delší, avšak doporučuji konzultaci s odborníkem.

Specifické požadavky a výzvy v moderních elektrických a hybridních vozidlech

Moderní elektrická a hybridní vozidla kladou na elektroinstalaci výrazně vyšší nároky než klasické automobily. Zvýšené elektromagnetické rušení (EMI) a intenzivní vibrace motoru vyžadují použití kabeláže s odolnými materiály, kvalitním stíněním a zajištěnou mechanickou ochranou, aby byla zachována spolehlivost a bezpečnost systému.

Elektromagnetické rušení a jeho vliv

Elektromagnetické rušení v elektrických vozidlech vzniká především díky vysokonapěťovým komponentám, jako jsou měniče napětí a invertory. EMI může způsobovat degradaci signálů a ovlivnit funkčnost citlivých elektronických systémů, například řídicích jednotek nebo senzorů. Proto je nezbytné používat kabely s vícevrstvým stíněním, které splňují normy ISO 6722 a SAE J1128 pro automobilovou elektroinstalaci. Stínění kabelů, často tvořené hliníkovou fólií a opletením z měděného drátu, snižuje pronikání rušivých elektromagnetických vln a zajišťuje stabilní přenos signálů i při vysokých frekvencích.

Vliv mechanických vibrací na kabeláž

Mechanické vibrace motoru a dalších pohyblivých částí vozidla představují významný faktor zkracující životnost elektroinstalace. Vibrace mohou způsobit mikrotrhliny v izolaci, lámání vodičů nebo uvolnění spojů. Proto se v elektrických a hybridních vozidlech používají kabely s izolačními materiály odolnými vůči opakovanému ohybu a otěru, například silikonové nebo teflonové izolace s provozní teplotou od -40 °C do +125 °C. Mechanická ochrana často zahrnuje použití hadic s průměrem 10-20 mm a pevné upevnění kabeláže pomocí speciálních svorek a objímek, které minimalizují pohyb a tření kabelů.

Tip: Při výběru kabelů a vodičů pro elektroinstalaci v elektrických a hybridních autech je klíčové zvolit správný průřez vodiče a izolační materiály s vysokou odolností vůči EMI a vibracím. Nedostatečná ochrana vede k častým poruchám, zejména u vozidel s vysokonapěťovými bateriemi a měniči. Tento postup je nezbytný především u moderních modelů; starší automobily bez složitých vysokonapěťových systémů tyto požadavky nevyžadují v takové míře.

Časté dotazy

Jaký průřez kabelu potřebuji pro napájení spotřebiče do 10 A v autě?

Pro proud do 10 A postačuje kabel s průřezem 1,5 mm², který zajistí bezpečný přenos elektrické energie bez nadměrného úbytku napětí.

Jakou délku by měly mít startovací kabely pro osobní auto?

Doporučená délka startovacích kabelů je 2,5 až 6 metrů, aby bylo možné dosáhnout na baterii i v různých umístěních motoru.

Jaká je minimální teplotní odolnost izolace kabelů pro auto?

Izolace musí odolávat teplotám od -40 °C do +105 °C, přičemž některé speciální kabely zvládají až 125 °C.

Jaký je správný poloměr ohybu vodiče při montáži?

Minimální poloměr ohybu by měl být šestinásobek průměru vodiče, aby se zabránilo jeho poškození či zlomení.

Jaké normy musí splňovat kabely používané v automobilové elektroinstalaci?

Kabely musí splňovat normy ISO 6722, SAE J1128 a DIN 72553, které garantují bezpečnost a kvalitu výrobku.

Jak často je potřeba kontrolovat stav kabeláže v autě?

Doporučuje se provádět kontrolu izolace a spojů elektroinstalace každých 12 měsíců pro zachování bezpečnosti.

Jaký vliv má elektromagnetické rušení na kabeláž v elektrických autech?

EMI může způsobovat rušení signálů, proto se používají stíněné kabely pro ochranu elektronických systémů vozidla.

Jaké materiály jsou nejvhodnější pro kabeláž v automobilech?

Nejčastěji se používá měď s čistotou 99,9 %, případně slitiny mědi a hořčíku, které kombinují vodivost s nízkou hmotností.

Jaký průřez kabelu je vhodný pro startování dieselového motoru?

Pro dieselové motory a silnější benzinové vozy nad 2 500 cm³ se doporučuje startovací kabel s průřezem minimálně 25 mm².

Jakým způsobem se spojují vodiče v auto elektroinstalaci?

Spoje se provádějí lisováním nebo pájením s maximálním odporem 0,005 Ω, aby byla zajištěna nízká ztráta a spolehlivý kontakt.

Jakou barvu vodiče má fáze a jakou nulák v automobilové elektroinstalaci?

Fáze se obvykle značí červenou barvou, nulák modrou, což pomáhá při správném zapojení v autě.

Kolik ampér unese kabel s průřezem 2,5 mm² v autě?

Kabel 2,5 mm² zvládne proud až do 20 A, což je vhodné pro středně výkonné spotřebiče.

Jaké jsou hlavní typy elektrických kabelů používaných v automobilech?

Nejčastěji se používají měděné kabely s PVC nebo silikonovou izolací, přičemž silikonové mají vyšší tepelnou odolnost.

Jak vybrat startovací kabely podle délky a typu motoru?

Pro dieselové motory se doporučují kabely s průřezem 25 mm² a délkou do 3 metrů, aby byla zajištěna dostatečná kapacita proudu.

Jak správně provádět spojování vodičů v automobilové elektroinstalaci?

Používejte lisovací konektory nebo pájení se smršťovací bužírkou, což zajistí pevné a bezpečné spoje.
