Funkce a princip činnosti snímače vačkového hřídele v autě

Snímač vačkového hřídele je zásadní v přesném řízení motoru tím, že monitoruje polohu vačky a předává tuto informaci řídicí jednotce. Jeho správná funkce ovlivňuje zapalování i vstřikování paliva, proto porucha snímače může způsobit výrazné problémy s chodem vozidla. Znalost principu činnosti a diagnostiky snímače polohy vačkového hřídele je proto nezbytná pro správnou údržbu i opravy.

Co je snímač vačkového hřídele a jaká je jeho základní funkce?

Snímač vačkového hřídele v autě slouží k přesnému určení polohy vačkového hřídele. Tato informace je nezbytná pro správné časování ventilů a vstřikování paliva, které řídí chod motoru. Bez správné funkce snímače by motor nemohl optimálně pracovat, což vede k nižší výkonu a zvýšené spotřebě paliva.

Snímač polohy vačkového hřídele monitoruje otáčky a aktuální polohu vačkového hřídele, což umožňuje řízení motoru přesně synchronizovat otevírání ventilů s pohybem pístů. Díky tomu se zajišťuje optimální spalování směsi paliva a vzduchu v motoru. Řízení motoru tak závisí na datech ze snímače, které ovlivňují nejen časování ventilů, ale i načasování vstřikování paliva.

Jaká je funkce snímače vačkového hřídele v autě?

• Detekuje polohu vačkového hřídele v reálném čase
• Umožňuje přesné časování ventilů pro efektivní spalování
• Přispívá k optimalizaci vstřikování paliva
• Podporuje správnou činnost řídicí jednotky motoru

Tip: Častá chyba je ignorovat příznaky poruchy snímače vačkového hřídele, jako jsou nepravidelné otáčky motoru nebo obtíže se startem. Včasná diagnostika snímače vačkového hřídele pomáhá předejít vážnějším závadám.

Pro koho je snímač vačkového hřídele klíčový? Pro všechny moderní motory s řízeným časováním ventilů a vstřikováním paliva. Naopak u starších motorů bez elektronického řízení může být absence snímače běžná a nezpůsobuje problémy.

Princip činnosti a typy snímačů vačkového hřídele

Princip činnosti snímače vačkového hřídele spočívá v přesném sledování polohy a otáček vačkového hřídele pomocí reluktorového kola, což umožňuje řídicí jednotce motoru (ECU) správně načasovat vstřikování paliva a zapalování. Funkce snímače polohy vačkového hřídele závisí na konkrétním typu snímače, přičemž každý typ využívá odlišný fyzikální princip měření s různou přesností, odolností a vhodností pro různé provozní podmínky.

Indukční snímače

Indukční snímače generují střídavé elektrické napětí magnetickým polem, které vytváří permanentní magnet a reluktorové kolo – kovové impulzní kolo s pravidelným ozubením a jedním větším zářezem jako referenčním bodem. Otáčením reluktorového kola se mění magnetický tok, což indukuje napětí úměrné rychlosti otáčení. Tento typ snímače je mechanicky odolný, nepotřebuje napájení a snese teploty až kolem 150 °C, ale při otáčkách pod 100 ot./min klesá jeho citlivost a přesnost. Indukční snímače jsou běžné v základních motorech, kde není potřeba extrémní přesnost.

Hallovy snímače

Hallovy snímače využívají Hallův jev, kdy se v polovodiči při průchodu proudu a působení magnetického pole generuje napětí úměrné intenzitě pole. Výstupem je digitální obdélníkový signál, který je nezávislý na rychlosti otáčení vačkového hřídele. Díky tomu poskytují vysokou přesnost i při nízkých otáčkách (od 0 ot./min) a lepší stabilitu signálu. Hallovy snímače vyžadují napájení 5 V a jsou časté u moderních vozidel s přísnějšími emisními normami a nároky na diagnostiku.

Optické snímače

Optické snímače měří polohu vačkového hřídele pomocí světelného zdroje a štěrbinového kotouče, který při otáčení přerušuje světelný paprsek. Tento princip umožňuje velmi přesné rozlišení polohy s chybou v řádu setin stupně. Nevýhodou je vysoká citlivost na vlhkost, prach a olejové nečistoty, které mohou způsobit poruchy nebo nutnost časté kalibrace snímače. Optické snímače se proto používají hlavně v laboratorních podmínkách nebo v motorech s vysokými nároky na přesnost.

Magnetorezistivní snímače a jejich dopad na emise a spotřebu

Magnetorezistivní (MR) snímače detekují změny magnetického odporu feromagnetického materiálu v blízkosti reluktorového kola. Nabízejí velmi vysokou přesnost a stabilitu signálu i při nízkých otáčkách a v náročných podmínkách, jako jsou vibrace a teplotní výkyvy do 170 °C. Díky přesnému a stabilnímu měření umožňují optimalizovat časování vstřikování a zapalování, což přímo snižuje emise škodlivin a spotřebu paliva. MR snímače jsou preferovány ve vyspělých motorech splňujících emisní normy Euro 6 a vyšší.

Umístění a konstrukce snímače vačkového hřídele

Kde přesně je snímač vačkového hřídele umístěn v motoru?

Snímač vačkového hřídele je obvykle umístěn na bloku motoru nebo na krytu rozvodového mechanismu v bezprostřední blízkosti vačkového hřídele. Toto umístění umožňuje snímači detekovat polohu vačkového hřídele pomocí impulzního kola (reluktora), které je pevně spojeno s vačkovým hřídelem a obsahuje pravidelně rozmístěné zářezy a jeden větší referenční zářez. Přesná pozice snímače je navržena tak, aby minimalizovala vliv vibrací a vysokých teplot, které by mohly ovlivnit přesnost měření. Správné umístění snímače je klíčové pro spolehlivou diagnostiku a včasné rozpoznání příznaků poruchy snímače vačkového hřídele.

Základní konstrukční části snímače vačkového hřídele

Snímač vačkového hřídele se skládá z měřicí hlavy, těla snímače a elektrického konektoru. Měřicí hlava detekuje magnetické nebo indukční signály generované impulzním kolem vačkového hřídele, které se otáčí obvykle poloviční rychlostí klikového hřídele. Tělo snímače poskytuje mechanickou ochranu elektronickým komponentům proti prachu, vlhkosti a vibracím. Elektrický konektor zajišťuje přenos signálu do řídicí jednotky motoru (ECU), kde se provádí kalibrace snímače vačkového hřídele a zpracování dat pro řízení vstřikování a zapalování. Nejčastější typy snímačů CMP jsou indukční a Hallovy senzory, přičemž indukční generují střídavé napětí závislé na otáčkách, zatímco Hallovy senzory poskytují stabilní digitální signál i při nízkých otáčkách. Vadný snímač vačkového hřídele se projevuje nesprávným časováním motoru, proto je pravidelná diagnostika a kontrola nezbytná.

Spolupráce snímače vačkového hřídele a řídicí jednotky motoru (ECU)

Řídicí jednotka motoru (ECU) využívá signály snímače polohy vačkového hřídele (CMP) k přesnému určení okamžiku, kdy se má otevřít ventil a spustit zapalování. Současně porovnává tyto údaje se signály snímače klikového hřídele (CKP), čímž zajišťuje synchronizaci hřídelí. Tento proces synchronizace hřídelí umožňuje správné časování zapalování a vstřikování paliva, což přímo ovlivňuje výkon motoru a emise výfukových plynů.

Pokud snímač vačkového hřídele selže nebo dojde k nesprávné korelaci signálů CMP a CKP, motor může vykazovat nestabilní chod, snížený výkon nebo zvýšené emise. Diagnostika snímače vačkového hřídele často zahrnuje měření signálu multimetrem a kontrolu kalibrace snímače. Různé typy snímačů CMP, například hallovy nebo indukční, mají odlišný princip činnosti, ale všechny plní klíčovou funkci v řízení motoru.

Co dělá snímač vačkového hřídele v motoru? Jeho hlavním úkolem je poskytovat ECU přesné informace o poloze vačkového hřídele, což je zásadní pro správné načasování zapalování a řízení vstřikování paliva. Tento význam podtrhuje, proč je důležitý snímač vačkového hřídele v automobilu pro bezproblémový chod motoru.

Příznaky poruchy snímače vačkového hřídele a diagnostika

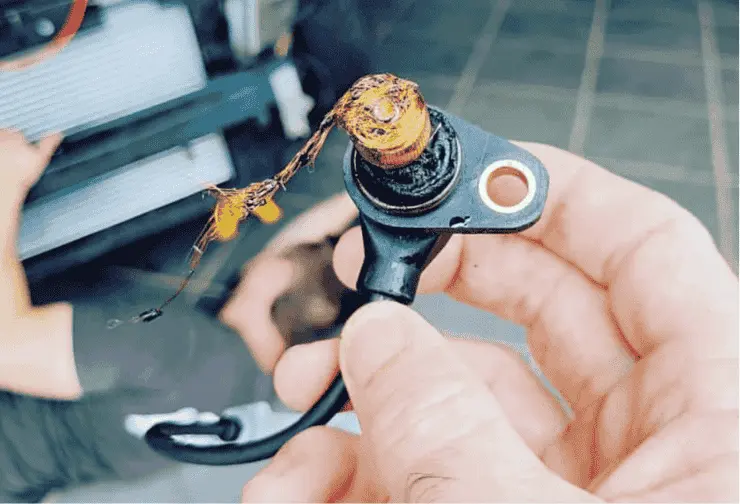

Porucha snímače vačkového hřídele se projevuje několika specifickými příznaky, které výrazně ovlivňují chod motoru. Mezi nejčastější projevy patří špatné startování, nerovnoměrný volnoběh a rozsvícení kontrolky motoru na přístrojové desce. Diagnostika snímače vačkového hřídele často odhalí chybové kódy jako P0340 (porucha obvodu snímače vačkového hřídele) nebo P0016 (nesoulad signálů vačkového a klikového hřídele), které jasně indikují problém se snímačem.

Jaké jsou příznaky poruchy snímače vačkového hřídele

Vadný snímač vačkového hřídele způsobuje, že řídicí jednotka motoru nedostává správné informace o poloze vačkového hřídele, což negativně ovlivňuje časování vstřikování paliva i zapalování. To vede k nestabilnímu chodu motoru, snížení výkonu a v některých případech i k úplnému zastavení motoru.

Diagnostika snímače vačkového hřídele zahrnuje měření elektrického signálu pomocí multimetru a osciloskopu. Multimetr umožňuje zkontrolovat kontinuitu a odpor snímače, zatímco osciloskop přesně zobrazuje průběh signálu během otáček motoru, což pomáhá odhalit jeho kolísání nebo výpadky.

1. Kontrola chybových kódů – pomocí diagnostického přístroje zjistěte přesné kódy související se snímačem.
2. Měření odporu snímače multimetrem – změřte odpor a porovnejte s hodnotami uvedenými výrobcem.
3. Kontrola napájení a zemnění – ověřte správné napájení snímače a stav kabeláže.
4. Analýza signálu osciloskopem – zkontrolujte tvar a stabilitu signálu během chodu motoru.
5. Vizualní kontrola snímače a jeho upevnění – hledejte poškození nebo uvolnění.

Tip: Častá chyba při diagnostice je nevyhodnocení kvality signálu osciloskopem, což vede k přehlédnutí drobných poruch. Diagnostika snímače vačkového hřídele je důležitá zejména u moderních vozidel s typy snímačů CMP, kde přesnost signálu přímo ovlivňuje efektivitu motoru.

Pro koho se to hodí: Řidiči a mechanici, kteří chtějí správně identifikovat příčinu nestabilního chodu motoru. Nehodí se pro laické zásahy bez potřebného vybavení a znalostí, protože nesprávná diagnostika může vést k zbytečné výměně snímače.

Výměna, kalibrace a údržba snímače vačkového hřídele

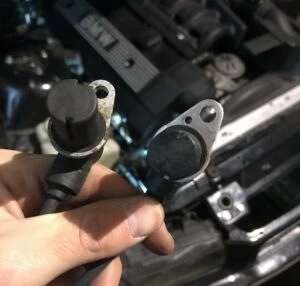

Výměna snímače vačkového hřídele je technicky náročný proces, který vyžaduje pečlivé dodržení správných postupů. Prvním krokem je vždy odpojení baterie, aby nedošlo k poškození elektroniky nebo zkratu. Následně je nutné snímač polohy vačkového hřídele přesně vyjmout a nahradit novým dílem s ohledem na správné umístění a doporučený utahovací moment, který výrobce specifikuje v technické dokumentaci.

Kalibrace snímače vačkového hřídele probíhá pomocí diagnostického nástroje, který umožňuje nejen nastavení snímače, ale i ověření jeho funkčnosti. Správná kalibrace je klíčová pro optimální funkci motoru, protože snímač zajišťuje přesné načasování vstřiku paliva i zapalování. Nesprávné nastavení může vést k chybám v chodu motoru, zvýšené spotřebě nebo dokonce k poruše katalyzátoru.

Častá chyba při výměně snímače je nepřesné upevnění nebo vynechání kalibrace, což způsobuje nesprávné čtení polohy vačkového hřídele. Doporučuji provést návod na kontrolu snímače vačkového hřídele v autě pomocí multimetru nebo diagnostického přístroje před i po výměně. Pro správné nastavení existují i speciální nastavovače polohy, které pomohou s přesným umístěním snímače.

Návod na výměnu a kalibraci snímače vačkového hřídele

1. Odpojení baterie – zabráníte poškození elektroniky během výměny snímače
2. Vyjmutí vadného snímače – opatrně odstraníte starý snímač polohy vačkového hřídele
3. Instalace nového snímače – upevněte nový snímač s předepsaným utahovacím momentem
4. Připojení diagnostického nástroje – připravte auto na kalibraci snímače vačkového hřídele
5. Kalibrace a nastavení snímače – proveďte přesné nastavení polohy pro správnou funkci motoru
6. Kontrola funkčnosti – ověřte, zda motor reaguje správně a diagnostika neukazuje chyby

Tip: Pro koho se výměna hodí – hlavně pro majitele aut s příznaky poruchy snímače, jako jsou problémy se startem nebo nepravidelný chod motoru. Není vhodná pro vozy s integrovanými snímači bez možnosti samostatné kalibrace.

Novinky a trendy ve vývoji snímačů vačkového hřídele

Moderní snímače polohy vačkového hřídele využívají převážně bezkontaktní technologie, které výrazně zvyšují spolehlivost a životnost těchto komponent. Bezkontaktní snímače eliminují mechanické opotřebení a minimalizují riziko chyb způsobených vibracemi, teplem nebo nečistotami, což zlepšuje přesnost měření a tím i optimální řízení motoru.

Integrace snímačů vačkového hřídele s elektronickou řídicí jednotkou motoru (ECU) umožňuje rychlejší a přesnější zpracování signálů. Díky tomu dochází k efektivnější diagnostice poruch snímače, včasnému odhalení problémů a snížení rizika vážnějších závad, například nesprávné korelace s klikovým hřídelem. Moderní systémy také usnadňují kalibraci snímače díky digitálním protokolům řízení.

Jak funguje snímač otáček a polohy vačkového hřídele v autě

Princip činnosti snímače vačkového hřídele (CMP) spočívá v bezkontaktní detekci přesné polohy vačkového hřídele během otáčení motoru. Typicky využívá magnetické nebo indukční technologie, které generují elektrický signál bez fyzického kontaktu s hřídelem. Tento signál řídicí jednotka motoru (ECU) používá k synchronizaci vstřikování paliva, časování zapalování a kontrole korelace s klikovým hřídelem.

• Bezkontaktní technologie výrazně zvyšují spolehlivost a životnost snímačů
• Integrace s ECU umožňuje přesnější měření a rychlejší diagnostiku poruch
• Moderní snímače snižují riziko vadného snímače vačkového hřídele díky odolnosti vůči vibracím a teplotám
• Kalibrace snímače je jednodušší a přesnější díky digitálním systémům řízení motoru
• Trend technologického vývoje směřuje k menším, efektivnějším a přesnějším komponentům s vyšší odolností

Tip: Častou chybou je ignorování varovných příznaků poruchy, jako jsou nepravidelné otáčky motoru nebo problémy se startováním. Včasná diagnostika snímače vačkového hřídele pomocí moderních digitálních nástrojů může předejít nákladné opravě motoru. Technologie bezkontaktních snímačů se hodí především pro moderní vozidla s elektronickým řízením motoru, zatímco starší modely mohou vyžadovat jiný typ snímače nebo kalibrace.

Časté dotazy

Jaká je základní funkce snímače vačkového hřídele?

Snímač monitoruje polohu vačkového hřídele a umožňuje správné časování ventilů a vstřikování paliva.

Jaké jsou hlavní typy snímačů vačkového hřídele?

Indukční, Hallovy, optické a magnetorezistivní snímače, každý s odlišným principem měření.

Kde je umístěn snímač vačkového hřídele?

Obvykle na bloku motoru nebo krytu rozvodu v blízkosti vačkového hřídele.

Jak poznám vadný snímač vačkového hřídele?

Projeví se obtížným startováním, nerovnoměrným volnoběhem a svítící kontrolkou motoru.

Jak se diagnostikuje porucha snímače?

Pomocí měření signálu multimetrem a osciloskopem, kontroly kabeláže a chybových kódů.

Jak probíhá výměna snímače vačkového hřídele?

Odpojení baterie, demontáž starého snímače, přesné nasazení nového a kalibrace diagnostickým nástrojem.

Jaký je rozdíl mezi snímačem vačkového a klikového hřídele?

Vačkový snímač sleduje polohu vačkového hřídele, klikový snímač polohu a otáčky klikového hřídele.

Jak může vadný snímač ovlivnit emise a spotřebu paliva?

Nepřesné signály vedou k nesprávnému časování, což zvyšuje emise a spotřebu paliva.

Jak se provádí kalibrace snímače po výměně?

Pomocí diagnostického nástroje se vymažou chyby a snímač se naučí správnou polohu.

Jaké jsou moderní trendy ve vývoji snímačů vačkového hřídele?

Používání bezkontaktních technologií a integrace s dalšími systémy pro vyšší přesnost.

Jakým způsobem snímač vačkového hřídele komunikuje s řídicí jednotkou motoru?

Snímač generuje elektrické signály, které řídicí jednotka motoru (ECU) přijímá a vyhodnocuje každých několik milisekund, obvykle v rozmezí 1-10 ms.

Jakou roli hraje snímač vačkového hřídele při řízení vstřikování paliva?

Snímač určuje přesnou pozici vačkového hřídele, což umožňuje ECU časovat vstřikování paliva s přesností na jednotky stupňů otáček motoru.

Jak se liší snímače vačkového hřídele používané u zážehových a vznětových motorů?

U zážehových motorů je snímač často Hallův efekt s frekvencí signálu kolem 5 kHz, zatímco u vznětových se používají indukční snímače s nižší frekvencí do 2 kHz.

Jakým způsobem se provádí měření snímače vačkového hřídele multimetrem?

Při měření odporu se očekává hodnota mezi 800 a 1500 ohmy, přičemž napěťový výstup se kontroluje při otáčení hřídele, kdy by měly být patrné pulzy v rozsahu 0,5-1,5 V.

Jaké jsou hlavní kroky při kalibraci snímače vačkového hřídele po jeho výměně?

Kalibrace obvykle zahrnuje inicializaci v diagnostickém přístroji, která trvá přibližně 5 minut, a následné naučení pozice vačkového hřídele během prvních 10 minut běhu motoru.
