Jak správně testovat snímač ABS v autě krok za krokem

Kontrolka ABS na palubní desce signalizuje možné poruchy snímače, který je klíčový pro správnou funkci brzdového systému. Správné měření snímače ABS pomocí diagnostiky nebo multimetru pomůže odhalit jeho závady a zajistit bezpečnou jízdu. Vadný snímač může způsobit nečekané vypnutí ABS, proto je důležité provádět testování precizně a pravidelně.

Jaký je princip a typy snímačů ABS v autě

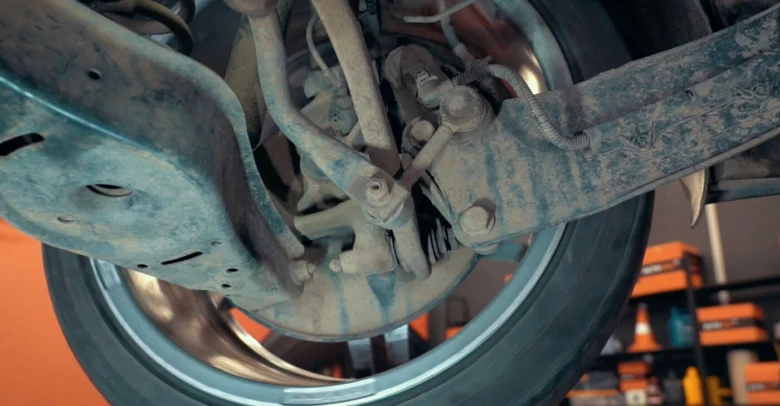

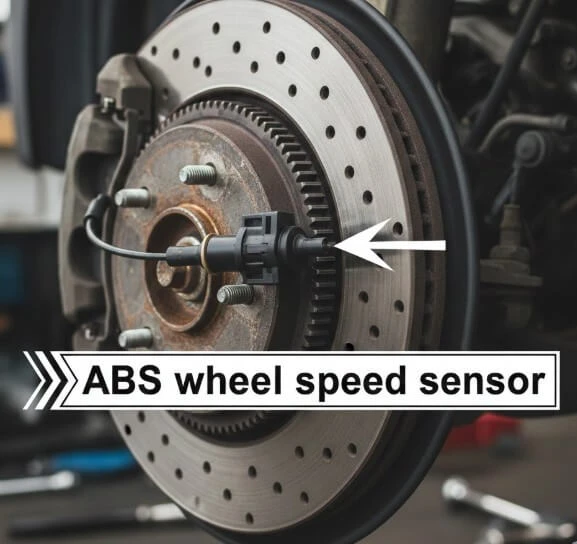

Snímač ABS v autě slouží k monitorování otáček kol a předává elektronický signál řídicí jednotce ABS pro správnou funkci protiblokovacího systému. Existují dva hlavní typy snímačů ABS: pasivní a aktivní, které se liší principem měření a zapojením.

Pasivní snímač ABS funguje jako generátor, jehož odpor se pohybuje mezi 1 000 a 2 500 Ω. Využívá princip elektromagnetické indukce, kdy při otáčení tónového kroužku kolem snímače vzniká střídavý signál. Naproti tomu aktivní snímač ABS vyžaduje napájení napětím 5-12 V a pracuje na základě Hallova jevu, kdy generuje digitální signál s přesnými impulzy.

Jak správně otestovat snímač ABS v automobilu závisí na typu snímače a jeho elektrických parametrech. Při diagnostice ABS a měření snímače ABS je třeba zkontrolovat nejen odpor nebo napájení, ale i vzduchovou mezeru snímače, která nesmí být příliš velká, jinak vzniknou chybné hodnoty. Reset ABS po opravě často vyžaduje správnou kalibraci snímače.

• Pasivní snímač ABS: odpor 1 000-2 500 Ω, bez napájení, střídavý signál
• Aktivní snímač ABS: napájení 5-12 V, digitální signál, princip Hallova jevu
• Tónový kroužek je magnetický prvek, který snímač sleduje
• Vzduchová mezera snímače ABS ovlivňuje kvalitu měření

Tip: Častá chyba při testování snímače ABS je ignorování správné vzduchové mezery, která může způsobit falešné chyby na kontrolce ABS.

Příznaky a příčiny poruch snímače ABS

Vadný snímač ABS se projevuje rozsvícením kontrolky ABS na palubní desce, která indikuje poruchu v protiblokovacím brzdovém systému. Tento problém může ovlivnit funkci brzd, například prodloužit brzdnou dráhu nebo znemožnit aktivaci protiblokování kol, což zvyšuje riziko smyku. Správná diagnostika stavu snímače je proto nezbytná pro zajištění bezpečné jízdy.

Mezi hlavní příčiny poruch patří mechanické a elektrické závady: znečištění snímače a tónového kroužku (prach, bláto, kovové částice) snižuje kvalitu signálu a přesnost měření otáček kola. Poškozená nebo přerušená kabeláž, oxidace konektorů a uvolněné spoje vedou k nestabilnímu nebo chybějícímu signálu, což způsobuje nesprávnou funkci snímače ABS. Častou chybou v diagnostice je přehlédnutí správné vzduchové mezery mezi snímačem a tónovým kroužkem, která by měla být podle výrobce obvykle mezi 0,3 až 1,0 mm pro přesné snímání otáček.

• Rozsvícená kontrolka ABS signalizuje chybu v signálu snímače
• Znečištění tónového kroužku snižuje amplitudu signálu a může způsobit výpadky
• Poškozená nebo přerušená kabeláž vede k nestabilnímu přenosu dat
• Oxidace konektorů způsobuje kolísání napájení a signálu
• Nesprávná vzduchová mezera (mimo rozsah 0,3-1,0 mm) ovlivňuje přesnost měření

Častá chyba: Při kontrole snímače se často zapomíná na kontrolu a úpravu vzduchové mezery, což může vést k falešným závadám i po výměně senzoru.

Pro koho se to hodí: Diagnostika a kontrola snímače ABS je nezbytná u vozidel s častým rozsvícením kontrolky ABS, po opravách brzdového systému nebo výměně ložisek. Naopak u vozidel bez příznaků poruchy a pravidelně servisovaných komponent je časté testování méně nutné.

Pro podrobnější informace o funkci snímače ABS a správném testování doporučuji odborný článek na portálu DTest.cz věnovaný diagnostice ABS.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Příprava a bezpečnostní opatření před testováním snímače ABS

Před zahájením testování snímače ABS zaparkujte vozidlo na rovném, pevném povrchu a pevně aktivujte ruční brzdu. Pro zajištění maximální stability umístěte kolové kliny před i za kola, aby se vozidlo během měření nepohnulo. Pokud budete snímač odpojovat nebo provádět měření multimetrem, použijte hydraulický nebo mechanický zvedák k bezpečnému zvednutí vozu a sejmutí kola, čímž získáte lepší přístup ke snímači a tónovému kroužku.

Před jakýmkoliv zásahem do elektrického systému doporučuji odpojit záporný pól baterie. Tento krok minimalizuje riziko vzniku zkratu, poškození řídicí jednotky ABS a umožňuje bezpečný reset chybových kódů i následnou kalibraci snímače. Odpojení baterie je nezbytné zejména u vozidel s aktivními snímači, které vyžadují napájení 5-12 V pro správnou funkci.

Tip: Při manipulaci se snímačem ABS vždy pečlivě kontrolujte vzduchovou mezeru mezi snímačem a tónovým kroužkem. Její nesprávná hodnota, která by měla být obvykle v rozmezí 0,3-1,0 mm podle výrobce, často vede k chybným diagnostickým výsledkům a nesprávné funkci ABS.

Na co si dát pozor: častou chybou je nedostatečné zabezpečení vozidla proti pohybu, což může způsobit nečekané posunutí během testu a vést k úrazu nebo poškození vozu. Dodržení přesných bezpečnostních postupů výrazně snižuje riziko mechanického i elektrického poškození během testování snímače ABS.

Jak testovat pasivní snímač ABS multimetrem krok za krokem

Jak správně provést kontrolu pasivního snímače ABS krok za krokem? Testování snímače ABS multimetrem umožňuje rychlé a spolehlivé zhodnocení jeho funkčnosti. Níže najdete detailní postup měření odporu a střídavého napětí, které patří mezi základní diagnostické metody.

Měření odporu pasivního snímače

Pro měření odporu pasivního snímače ABS použijte multimetr nastavený na měření odporu (Ω). Připojte měřící kabely na dva piny senzoru a odečtěte hodnotu odporu. Správný pasivní snímač má odpor v rozmezí 1 000-2 500 Ω, což odpovídá interní cívce snímače a jeho normální funkci.

1. Nastavte multimetr na měření odporu.
2. Připojte kabely multimetru na piny snímače.
3. Odečtěte hodnotu odporu a porovnejte ji s normou.

Měření střídavého napětí při otáčení kola

Pro ověření generování střídavého napětí otáčením kola nastavte multimetr na měření střídavého napětí (AC). Pomalu otáčejte kolo nebo náboj a sledujte výstupní napětí snímače. Funkční snímač by měl produkovat napětí v rozmezí 50 až 700 mV, v závislosti na rychlosti otáčení.

1. Přepněte multimetr do režimu měření střídavého napětí.
2. Připojte měřící kabely na piny snímače.
3. Pomalu otočte kolo a sledujte změnu napětí na displeji.

Vyhodnocení výsledků měření

Správná funkce pasivního snímače ABS se potvrzuje, pokud odpor odpovídá 1 000-2 500 Ω a při otáčení kola měříte střídavé napětí 50-700 mV. Nižší nebo nulové hodnoty odporu mohou znamenat přerušenou cívku, zatímco absence napětí při otáčení upozorňuje na vadný snímač nebo nesprávnou vzduchovou mezeru snímače ABS. V takovém případě je nutné zvážit výměnu senzoru nebo reset ABS po opravě.

Tip: Při testování si dejte pozor na nesprávné připojení multimetru, které může vést k falešným výsledkům. Tento postup testování snímače ABS se hodí pro základní diagnostiku, nikoliv však pro složité závady vyžadující profesionální diagnostiku ABS.

Jak testovat aktivní snímač ABS krok za krokem

Při testování aktivního snímače ABS je klíčové ověřit správné napájení a správnost signálu, který snímač vysílá. Následující postup ukazuje, jak provést kontrolu snímače ABS krok za krokem pomocí multimetru.

Kontrola napájení aktivního snímače

Pro správnou funkci aktivní snímač ABS vyžaduje napájení v rozsahu 5-12 V.

1. Připojte multimetr na napájecí a zemní vodič snímače.
2. Změřte napětí, které by mělo být v rozmezí 5 až 12 voltů při zapnutém zapalování.

Pokud napětí chybí nebo je mimo tento rozsah, může být příčinou svítící kontrolka ABS nebo porucha v kabeláži.

Měření signálu v klidovém stavu

Signál aktivního snímače ABS by měl v klidu měřit mezi 1 a 2,5 V.

1. Připojte multimetr na signální vodič snímače a zem.
2. Zkontrolujte napětí při neotáčení kola – mělo by být stabilní v uvedeném rozmezí.

Při odchylkách nebo nulovém signálu může být snímač vadný nebo nesprávně kalibrovaný.

Měření pulzujícího signálu při otáčení kola

Pulzující signál potvrzuje správnou funkci senzoru během jízdy.

1. Požádejte asistenta, aby pomalu otáčel kolem kola, zatímco vy měříte signál multimetrem.
2. Sledujte pulzující změny napětí – měly by být pravidelné a odpovídat otáčení kola.

Nepřítomnost pulzů často znamená vadný snímač ABS nebo nesprávnou vzduchovou mezeru snímače ABS, kterou je nutné zkontrolovat a případně resetovat ABS modul.

Tip: Pro správnou diagnostiku ABS je vhodné provést také reset ABS po opravě nebo výměně snímače, aby se systém znovu kalibroval a kontrolka ABS zhasla.

Postupy diagnostiky závad snímače ABS pomocí přístrojů

Diagnostika ABS pomocí specializovaných přístrojů představuje přesnou metodu pro odhalení závad snímače ABS a souvisejících komponent. Moderní diagnostické přístroje nejen čtou chybové kódy ABS, ale také zobrazují živá data ze snímačů kol, což umožňuje rychlou lokalizaci problému bez nutnosti demontáže nebo složitých měření multimetrem.

Jak používat diagnostické přístroje pro čtení chybových kódů ABS

Diagnostický přístroj Launch CRP919X BT dokáže během několika sekund načíst chybové kódy ABS, které identifikují konkrétní vadný snímač nebo poruchu v řídicí jednotce ABS. Tyto kódy často obsahují informace o nesprávném signálu, přerušeném vodiči nebo nesprávné vzduchové mezeře snímače ABS. Díky přesnému určení závady lze efektivně rozhodnout, zda je potřeba výměna snímače, oprava kabeláže, nebo pouze reset ABS po odstranění problému. Měření snímače ABS tímto přístrojem výrazně zkracuje diagnostický čas a snižuje riziko zbytečných zásahů.

Provádění aktivních testů snímače ABS během jízdy

Aktivní testy probíhají při jízdě rychlostí přibližně 20 km/h, kdy diagnostický přístroj monitoruje v reálném čase signály ze všech snímačů ABS. Tento test umožňuje ověřit správnou funkci senzoru a jeho reakci na změny rychlosti otáčení kola. Diagnostika zobrazuje živá data, která ukazují například amplitudu signálu, frekvenci pulzů nebo případné výpadky signálu, což jsou klíčové parametry pro posouzení stavu snímače. Takový postup testování snímače ABS krok za krokem patří mezi nejspolehlivější metody ověření funkčnosti senzoru za provozu.

Výhody použití přístrojové diagnostiky při testování snímače ABS

Použití profesionální diagnostiky zkracuje dobu lokalizace závady díky přesnému měření signálů a identifikaci i drobných odchylek, například nesprávné vzduchové mezery snímače ABS, která by jinak mohla způsobit chybové kódy nebo nesprávnou funkci systému. Diagnostický přístroj minimalizuje riziko zbytečné výměny snímače a zvyšuje efektivitu oprav. Navíc umožňuje vymazání chybových kódů ABS a reset ABS po výměně nebo opravě senzoru bez nutnosti návštěvy servisu, což šetří čas i náklady.

Tip: Častou chybou je ignorování chybových kódů ABS, které mohou signalizovat nesprávnou vzduchovou mezeru nebo poškozený tónový kroužek. Tyto závady nelze spolehlivě odhalit bez přístrojové diagnostiky a často vedou k opakovaným poruchám.

Pro koho se přístrojová diagnostika hodí: Pro majitele moderních vozidel s komplexním ABS systémem a autoservisy, které potřebují rychlou a přesnou lokalizaci závad.

Pro koho není vhodná: Pro starší vozidla s jednoduchými pasivními snímači, kde postačí základní měření multimetrem a vizuální kontrola senzoru.

Jak správně nastavit vzduchovou mezeru mezi snímačem a tónovým kroužkem

Správná vzduchová mezera snímače ABS vůči tónovému kroužku má klíčový vliv na přesnost snímání otáček kola. Doporučená hodnota této mezery se pohybuje mezi 1 a 3 milimetry, přičemž přesnější měření zajistí správnou funkci senzoru a minimalizuje riziko vadného snímače ABS. Při větší nebo menší mezeře může dojít k nesprávným signálům, které se projeví rozsvícením kontrolky ABS nebo nesprávnou diagnostikou ABS.

Podrobný návod na nastavení a kontrolu správné vzduchové mezery začíná pečlivým měřením vzdálenosti mezi tělem snímače a tónovým kroužkem pomocí přesného měřidla, například posuvného měřítka. Při tomto měření je důležité, aby byl vozidlo na rovině a kolo pevně zajištěné, aby se zabránilo nepřesnostem. Po změření mezery je nutné ji upravit mechanicky podle doporučení výrobce auta.

Tato přesnost ovlivňuje funkci resetu ABS i celkovou spolehlivost snímače při jízdě. Proto kontrola a nastavení vzduchové mezery patří mezi základní kroky při testování snímače ABS v automobilu.

Doporučené intervaly kontroly a údržby snímačů ABS

Doporučené intervaly kontroly a údržby snímačů ABS jsou zásadní pro bezproblémovou funkci systému. Údržba snímačů ABS by měla probíhat pravidelně každých 20 000 až 40 000 km, přičemž záleží na typu vozidla a provozních podmínkách. V náročném terénu nebo při časté jízdě za mokra se intervaly zkracují. Při každé kontrole věnujte pozornost nejen samotnému snímači, ale i kabeláži a konektorům, kde může dojít k poškození nebo oxidaci, což ovlivňuje správné měření snímače ABS.

Čištění snímačů je další klíčovou součástí údržby, protože usazeniny a nečistoty mění vzduchovou mezeru snímače ABS a mohou způsobit falešné signály. Pravidelné čištění a kontrola kabeláže snižují riziko vadného snímače ABS a pomáhají předejít rozsvícení kontrolky ABS. Po údržbě se doporučuje provést reset ABS a případně diagnostiku ABS pomocí vhodných přístrojů.

• Proveďte vizuální kontrolu snímačů a kabelů
• Odstraňte nečistoty a rez ze snímačů
• Zkontrolujte vzduchovou mezeru snímače ABS a případně ji upravte
• Ověřte správnost měření snímače ABS multimetrem
• Resetujte systém ABS po údržbě

Jak provést kontrolu snímače ABS krok za krokem

Tento postup zahrnuje čištění, kontrolu kabeláže a měření hodnot, které pomáhají přesně diagnostikovat stav snímače a předejít problémům.

Jak provést reset a kalibraci snímače ABS po výměně

Po výměně snímače ABS je nezbytné provést reset chybových kódů a kalibraci snímače ABS, aby systém správně fungoval a neukazoval falešné závady. Reset snímače ABS se obvykle provádí pomocí diagnostického přístroje, který odstraní uložené chyby v řídicí jednotce. Některé vozy umožňují reset i přes palubní počítač, avšak postup se liší podle značky a modelu automobilu.

Kalibrace snímače ABS je nutná k nastavení správné vzduchové mezery snímače ABS vůči kolečku kola, což ovlivňuje přesnost měření a funkčnost systému. Bez kalibrace může kontrolka ABS svítit i při zcela funkčním snímači. V některých případech je nutný odborný zásah, zejména u moderních vozidel s komplexní diagnostikou.

• Připojte diagnostický přístroj k OBD konektoru vozidla
• Proveďte vymazání chybových kódů a reset ABS
• Spusťte kalibraci snímače podle pokynů diagnostického přístroje
• Ověřte správné fungování a zhasnutí kontrolky ABS po jízdě

Tip: Pro některé značky aut je nezbytné provést kontrolu snímače ABS krok za krokem včetně fyzické kontroly vzduchové mezery, jinak může systém nadále hlásit chybu.

Časté dotazy k testování snímače ABS v autě

Návod na testování snímače ABS v autě – Časté dotazy

Otázka: Jak změřit snímač ABS?

Použijte multimetr pro měření odporu u pasivního snímače, který by měl být mezi 1 000 a 2 500 Ω. U aktivního snímače měřte napětí v rozsahu 5-12 V.

Otázka: Jak poznat špatně čidlo ABS?

Kontrolka ABS na palubní desce svítí, brzdný výkon se mění a při měření multimetrem jsou hodnoty odporu nebo signálu mimo normu.

Otázka: Jak poznat zavzdušněné ABS?

Zavzdušnění způsobuje nestabilní brzdění, ale samotné testování snímače ABS multimetrem vzduch v systému nezjistí.

Otázka: Jak funguje snímač ABS?

Snímač měří otáčky kola přes tónový kroužek; pasivní snímač generuje střídavé napětí, aktivní vysílá digitální signál.

Otázka: Jak otestovat snímač ABS bez speciálního přístroje?

Pomocí multimetru změřte odpor u pasivních snímačů a ověřte napájení a signál u aktivních.

Otázka: Jaký je nejlepší způsob testování snímače ABS?

Kombinace měření multimetrem a diagnostiky ABS přístrojem poskytuje nejpřesnější výsledky.

Otázka: Co znamená, když svítí kontrolka ABS?

Svítící kontrolka signalizuje chybu snímače ABS nebo jiný problém v systému, proto je nutné provést diagnostiku.

Otázka: Jak odstranit chybu snímače ABS po výměně čidla?

Proveďte reset ABS pomocí diagnostického přístroje a kalibraci snímače podle výrobních pokynů.

Otázka: Potřebují ABS senzory programování po výměně?

Většina senzorů programování nevyžaduje, ale reset a kalibrace systému jsou nutné.

Otázka: Je bezpečné jezdit s vadným snímačem ABS?

Ano, ale ABS nefunguje správně, proto je třeba být opatrný při prudkém brzdění.

Otázka: Jak poznat špatný tónový kroužek?

Nesprávné signály a viditelné poškození tónového kroužku způsobují chyby snímače ABS.

Otázka: Lze čidla ABS vyčistit místo výměny?

Čištění snímače a tónového kroužku může dočasně zlepšit funkci, ale nevyřeší mechanické poškození.

Otázka: Jak provést kontrolu snímače ABS krok za krokem?

Zajistěte vozidlo, změřte hodnoty multimetrem, vyhodnoťte je a případně použijte diagnostiku ABS.

Otázka: Co ovlivňuje funkci snímače ABS?

Funkci ovlivňuje znečištění, poškození kabeláže, nesprávná vzduchová mezera snímače ABS a mechanické závady tónového kroužku.

Otázka: Jak provést reset a kalibraci snímače ABS?

Pomocí diagnostického přístroje nebo palubního počítače následujte instrukce výrobce pro správný reset ABS a kalibraci.
