Jak diagnostikovat a opravit vadný snímač polohy škrticí klapky

Vadný snímač polohy škrticí klapky (TPS) může způsobit nestabilní volnoběh, špatnou akceleraci nebo zvýšenou spotřebu paliva. Správná diagnostika škrticí klapky zahrnuje měření elektrických hodnot a kontrolu mechanických částí, které ovlivňují její přesnou polohu. Následná adaptace TPS a čištění škrticí klapky často obnoví optimální funkci motoru bez nutnosti výměny.

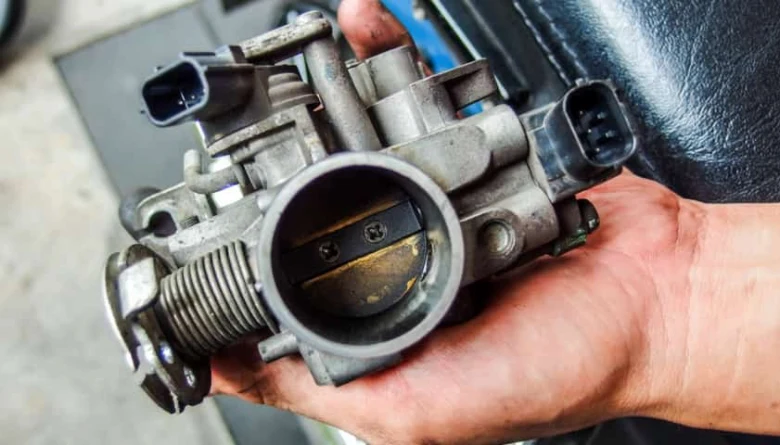

Jak poznat vadný snímač polohy škrticí klapky

Vadný snímač polohy škrticí klapky (TPS) se pozná podle několika jasných příznaků, které ovlivňují chod motoru. Nejčastěji způsobuje nestabilní volnoběh, kdy otáčky motoru kolísají nad 750 ot/min, a vede k trhané jízdě. Současně může dojít ke zvýšení spotřeby paliva a rozsvícení kontrolky motoru spojené s chybovými kódy OBD-II, například P0120 nebo P2135.

Příznaky vadného snímače polohy škrticí klapky zahrnují:

• Nestabilní volnoběh motoru, často nad 750 ot/min
• Trhanou nebo cukavou jízdu při změně plynu
• Zvýšenou spotřebu paliva bez zjevné příčiny
• Rozsvícení kontrolky motoru a uložení chybových kódů OBD-II (např. P0120, P2135)
• Obtíže s adaptací TPS při startu nebo po výměně snímače

Častou chybou při diagnostice je zaměňování příznaků s nečistotami na škrticí klapce, které je vhodné nejdříve očistit čisticími prostředky škrticí klapky. Pro správnou diagnostiku a potvrzení závady je doporučená kontrola pomocí OBD-II přístroje a případná výměna snímače polohy.

Jak poznat vadný snímač polohy škrticí klapky

Vadný snímač TPS se obvykle identifikuje podle nestabilních otáček motoru, trhání při akceleraci a chybových hlášení v diagnostice. Pokud se objevují tyto příznaky, je vhodné provést důkladnou diagnostiku škrticí klapky a zvážit adaptaci TPS po případné opravě nebo výměně.

Postup diagnostiky snímače polohy škrticí klapky bez speciální diagnostiky

Diagnostika snímače polohy škrticí klapky (TPS) bez drahého vybavení je možná za pomoci multimetru a jednoduchých testů. Následující postup vám umožní zjistit, zda snímač vysílá správný napěťový signál a reaguje v přijatelném čase.

Měření napětí TPS multimetrem

Multimetr slouží k měření napěťového signálu snímače polohy škrticí klapky, který by se měl měnit plynule od přibližně 0,5 V (klapka zavřená) do 4,5 V (klapka otevřená).

1. Odpojte konektor snímače polohy škrticí klapky.
2. Připojte vodiče multimetru na výstupní signál a zem snímače.
3. Pomalu pootočte škrticí klapku a sledujte hodnoty na multimetru.
4. Zkontrolujte, zda napětí roste plynule bez náhlých skoků nebo výpadků.
5. Pokud multimetr ukazuje nesprávné nebo kolísavé hodnoty, může být snímač vadný.

Tip: Plynulost napěťového signálu je klíčová pro správnou adaptaci TPS a celkovou funkci škrticí klapky.

Test odezvy snímače

Rychlost reakce snímače polohy škrticí klapky je dalším důležitým ukazatelem jeho stavu. Zdravý TPS reaguje na změnu polohy klapky do 0,1-0,3 sekundy.

1. Připojte snímač zpět k systému.
2. Pomalu pohněte škrticí klapkou a sledujte odezvu na multimetru nebo přes jednoduchý testovací software, pokud je k dispozici.
3. Měření by mělo ukázat okamžitou změnu napětí v uvedeném čase.
4. Výrazné zpoždění nebo pomalá odezva signalizují vadný TPS, který může vyžadovat výměnu.

Na co si dát pozor: častou chybou je ignorování plynulosti napěťového signálu, což vede k nesprávné diagnostice. Pro laiky je vhodné provádět tyto testy opatrně, aby nedošlo k poškození konektorů nebo snímače. Diagnostika škrticí klapky tímto způsobem je efektivní, pokud nemáte přístup k profesionálním přístrojům, a pomůže určit, zda je nutná výměna snímače polohy.

Jak správně nastavit snímač polohy škrticí klapky

Správné nastavení snímače polohy škrticí klapky (TPS) je klíčové pro správnou funkci motoru a přesnou diagnostiku škrticí klapky. Pro systémy Bosch LH2.4 a Regina se používá měrka 0,25 mm, která slouží k přesnému nastavení polohy snímače pomocí nastavovacího šroubu. Tento šroub ovlivňuje polohu snímače, čímž se upravuje signál TPS podle skutečné polohy škrticí klapky.

Postup nastavení a kalibrace TPS zahrnuje několik kroků:

1. Vložení měrky 0,25 mm – umístěte měrku mezi škrticí klapku a snímač polohy, aby byla zajištěna správná mezera.
2. Otáčení snímače – jemně pootočte snímač polohy škrticí klapky pomocí nastavovacího šroubu, dokud nedosáhnete správné polohy odpovídající měrce.
3. Kontrola cvaknutí při měrkách 0,15 mm a 0,45 mm – během pomalého pohybu škrticí klapky v těchto mezích by měl snímač vydat charakteristický cvakavý signál, který potvrzuje správnou adaptaci TPS.
4. Upevnění nastavovacího šroubu – po dosažení správné polohy zajistěte snímač pevným dotažením šroubu.

Tip: Při nesprávné kalibraci může dojít k chybám v řízení motoru a nesprávným diagnostickým hodnotám. Pro správnou adaptaci TPS vždy používejte doporučené měrky a postupy výrobců, abyste předešli opakovaným problémům.

Tento návod na diagnostiku a opravu snímače polohy škrticí klapky pomůže nejen při výměně snímače polohy, ale také při jeho běžné kontrole a nastavení.

Čištění škrticí klapky a vliv uhlíkových usazenin

Čištění škrticí klapky je základní součástí diagnostiky škrticí klapky a může výrazně ovlivnit funkci snímače polohy škrticí klapky i celkový chod motoru. Uhlíkové usazeniny na povrchu klapky omezují průtok vzduchu a způsobují nestabilní volnoběh, což může být mylně přisuzováno vadnému snímači TPS. Správné čištění pomocí vhodných čisticích prostředků a nástrojů pomáhá obnovit optimální provoz a usnadňuje následnou adaptaci TPS.

Jak poznat zanesenou škrticí klapku

Zanesená škrticí klapka se projevuje snížením průtoku vzduchu o 18-22 % a nestabilitou volnoběhu až o 30 %. Uhlíkové usazeniny brání plynulému pohybu klapky, což ovlivňuje správné dávkování vzduchu do motoru a zhoršuje jeho chod. Tyto příznaky často souvisejí i s problémy při diagnostice škrticí klapky a mohou být zaměněny za vadný snímač polohy škrticí klapky.

Jak správně čistit škrticí klapku

Pro odstranění uhlíkových usazenin používejte výhradně ISO schválené čisticí prostředky škrticí klapky a měkký nylonový kartáček. Tato kombinace zajistí důkladné očištění bez poškození povrchu klapky nebo jejího snímače. Při čištění je třeba dbát na bezpečnostní opatření a zabránit vniknutí čističe do elektronických částí. Správná údržba může snížit nestabilitu volnoběhu až o 30 % a zvýšit průtok vzduchu o 18-22 %, což usnadní následnou výměnu snímače polohy a jeho adaptaci.

• Nepoužívejte agresivní rozpouštědla, která mohou poškodit povrch klapky
• Čistěte klapku při vypnutém motoru a odpojené baterii
• Po čištění proveďte adaptaci TPS, aby snímač správně reagoval na nově čistý povrch

Tip: Pokud se po čištění volnoběh stále jeví nestabilní, je vhodné provést podrobnou diagnostiku snímače polohy škrticí klapky bez drahého vybavení, například pomocí multimetrů a měření průběhu signálu.

Výměna a oprava snímače polohy škrticí klapky

Výměna a oprava snímače polohy škrticí klapky vyžaduje přesný postup s důrazem na bezpečnost a kvalitu dílů. Před zahájením odpojte baterii vozidla, aby nedošlo k poškození elektroniky nebo úrazu. Po demontáži vadného snímače nasaďte originální náhradní díl, protože nekvalitní komponenty často způsobují další problémy v budoucnu. Po instalaci je nutná adaptace škrticí klapky, která synchronizuje nový snímač s řídicí jednotkou motoru. Náklady na opravu nebo výměnu snímače polohy škrticí klapky se pohybují obvykle mezi 1500 až 3000 Kč za díl, servis navíc může zvýšit celkovou cenu.

Jak vyměnit snímač polohy škrticí klapky svépomocí

1. Odpojení baterie – zajistěte bezpečnost elektrického systému vozidla
2. Demontáž starého snímače – uvolněte upevňovací šrouby a odpojte konektor
3. Instalace nového snímače – nasaďte a pevně utáhněte nový snímač polohy
4. Zapojení konektoru – správně připojte elektrické vedení k novému snímači
5. Adaptace TPS – proveďte kalibraci škrticí klapky pomocí diagnostického přístroje nebo předepsaného postupu výrobce

Tip: Adaptace snímače po výměně je nezbytná; bez ní může motor nepravidelně pracovat nebo se objeví chybové kódy.

Adaptace škrticí klapky po opravě nebo výměně

Adaptace škrticí klapky po výměně snímače polohy škrticí klapky (TPS) je nezbytný proces, při kterém řídicí jednotka motoru (ECU) aktualizuje a uloží přesnou polohu klapky pro správnou regulaci motoru. Tento proces trvá obvykle 30 sekund až 5 minut a probíhá buď automaticky během několika jízdních cyklů, nebo manuálně pomocí diagnostického přístroje s funkcí „throttle body adaptation“ či „idle relearn“.

Manuální adaptace vyžaduje připojení diagnostického nástroje k ECU, kde se provede kalibrace TPS tak, aby výstupní signál odpovídal skutečné poloze škrticí klapky. Podmínky pro správnou adaptaci zahrnují zapnuté zapalování v poloze ON, vypnutý motor nebo motor v teplém stavu, deaktivovanou klimatizaci a u vozidel s automatickou převodovkou zařazený neutrál nebo parkovací režim. Během adaptace nesmí být manipulováno s plynovým pedálem ani vypínáno zapalování, aby nedošlo k chybnému uložení hodnot. Po dokončení adaptace je nutné vymazat chybové kódy a zkontrolovat stabilitu volnoběhu.

Bez správné adaptace může dojít k nesprávné odezvě motoru na pohyb plynového pedálu, což se často projevuje trhaným chodem motoru, nestabilním volnoběhem nad 750 ot/min nebo zvýšenou spotřebou paliva. Nesprávně nastavený TPS také může způsobit problémy s řazením u automatických převodovek a rozsvícení kontrolky motoru s chybovými kódy OBD-II (např. P0120, P0121, P0220, P2135).

Tip: Adaptace TPS bez diagnostického přístroje je u některých vozidel možná automaticky po několika jízdních cyklech, ale přesnější a rychlejší je manuální adaptace pomocí specializovaného diagnostického zařízení, například MUCAR BT200 MAX nebo ThinkDiag Full Pro.

Častá chyba: Nedostatečná adaptace po výměně TPS vede k trvalým chybovým kódům a nestabilnímu chodu motoru, což může způsobit předčasné opotřebení dalších komponentů škrticí klapky a zvýšenou spotřebu paliva.

Pro koho se adaptace hodí: Adaptace je nutná u všech moderních vozidel s elektronickým řízením škrticí klapky po výměně snímače nebo čištění škrticí klapky. Naopak u starších mechanických systémů bez elektronické regulace není adaptace potřeba.

Použití diagnostických přístrojů pro kalibraci TPS

Pro správnou funkci škrticí klapky je zásadní přesná kalibrace snímače polohy škrticí klapky (TPS), kterou výrazně usnadňují moderní diagnostické přístroje. Tyto nástroje umožňují rychlé čtení chybových kódů, zobrazení živých dat v reálném čase a provedení přesné adaptace TPS bez nutnosti manuálních zásahů do mechanického nastavení.

Výhody použití diagnostických přístrojů

Diagnostické přístroje jako MUCAR BT200 MAX, ThinkDiag Full Pro nebo MUCAR V06/V07S umožňují detailní čtení chybových kódů OBD-II (například P0120, P0121, P0220, P2135) a monitorování živých dat snímače polohy škrticí klapky. Díky tomu lze rychle identifikovat vadný snímač TPS, který často způsobuje nestabilní volnoběh nad 750 ot/min, trhanou jízdu nebo zvýšenou spotřebu paliva. Pomocí těchto přístrojů lze provést přesnou adaptaci TPS, která optimalizuje vstřikování paliva a odezvu škrticí klapky, čímž se eliminuje zpoždění reakce nad 0,5 sekundy a zlepšuje se stabilita motoru. Adaptace provedená diagnostikou je rychlejší a přesnější než manuální seřizování pomocí měrek a šroubů.

Postup kalibrace pomocí softwaru

Kalibrace TPS se provádí připojením diagnostického přístroje k vozidlu přes OBD-II rozhraní. Postup zahrnuje:

1. Připojení přístroje k diagnostickému konektoru vozidla.
2. Výběr funkce kalibrace TPS v diagnostickém softwaru.
3. Zajištění podmínek kalibrace – škrticí klapka musí být v zavřené poloze, vozidlo musí mít stabilní napájení 12 V a motor být vypnutý nebo v režimu ON podle pokynů výrobce.
4. Spuštění automatické adaptace, která trvá obvykle 10-60 sekund.
5. Kontrola živých dat v reálném čase – napěťový signál TPS by měl plynule stoupat od cca 0,5 V (zavřená klapka) do cca 4,5 V (plně otevřená klapka) bez výkyvů.

Tento postup minimalizuje chyby nastavení, které by mohly způsobit nesprávnou odezvu škrticí klapky nebo nesprávnou směs vzduch-palivo, a zajišťuje dlouhodobou stabilitu funkce TPS.

Tip: Při kalibraci se vyhněte použití agresivních čisticích prostředků škrticí klapky před adaptací, protože mohou poškodit snímač TPS. Pro výměnu snímače polohy doporučuji používat diagnostické přístroje, které umožňují reset a opětovnou kalibraci TPS, což výrazně snižuje náklady na následný servis a eliminuje nutnost manuálního nastavování.

Kalibrace TPS pomocí specializovaného diagnostického přístroje představuje spolehlivý a efektivní způsob, jak zajistit správnou funkci škrticí klapky po výměně snímače nebo po opravě. Tento postup se hodí především pro majitele moderních vozidel s elektronickým řízením motoru, kteří požadují přesné a rychlé řešení bez zbytečných komplikací. Naopak u starších vozidel bez OBD-II rozhraní je tento způsob méně dostupný a vyžaduje manuální diagnostiku a nastavení.

Časté dotazy

Jak poznám špatnou škrticí klapku?

Špatná škrticí klapka se projeví nestabilním volnoběhem nad 750 ot/min, zhoršenou akcelerací, trhanou jízdou a chybovými kódy OBD-II jako P0120 nebo P2135.

Jak nastavit škrticí klapku bez diagnostiky?

Nastavení bez diagnostiky se provádí pomocí měrky 0,25 mm mezi páčku a nastavovací šroub, otáčením snímače do správné polohy a kontrolou cvaknutí při 0,15 mm a 0,45 mm.

Kolik stojí výměna škrticí klapky?

Cena nového snímače polohy škrticí klapky se pohybuje mezi 1500 až 3000 Kč, přičemž servisní práce mohou cenu zvýšit.

Jak vypadá zanesená škrticí klapka?

Zanesená škrticí klapka má viditelné černé uhlíkové usazeniny, které mohou snížit průtok vzduchu o 18-22 % a způsobit nestabilní volnoběh.

Jak provést diagnostiku snímače polohy škrticí klapky bez speciálního přístroje?

Diagnostiku lze provést odpojením konektoru TPS a přemostěním vodičů, nebo měřením napětí multimetrem, které by mělo plynule stoupat od 0,5 do 4,5 V.

Co způsobuje poruchu snímače polohy škrticí klapky?

Poruchu může způsobit opotřebení, znečištění uhlíkovými usazeninami, koroze elektrických kontaktů nebo mechanické poškození snímače.

Jak správně kalibrovat snímač polohy škrticí klapky?

Kalibrace se provádí pomocí měrky 0,25 mm, otáčením snímače a kontrolou cvaknutí při 0,15 mm a 0,45 mm, případně pomocí diagnostického přístroje během adaptace.

Jak dlouho trvá adaptace škrticí klapky?

Adaptace obvykle trvá několik sekund až minut, často vyžaduje diagnostický přístroj a musí probíhat za specifických podmínek bez manipulace s plynem.

Jaké jsou nejčastější chyby při diagnostice TPS?

Chyby zahrnují nesprávné měření napětí, špatné nastavení TPS bez měrky a zanedbání adaptace po výměně snímače.

Lze snímač polohy škrticí klapky opravit?

Snímač polohy škrticí klapky se obvykle neopravuji; při závadě je doporučena výměna za nový nebo kvalitní náhradní díl.

Jaké jsou specifické napěťové hodnoty snímače polohy škrticí klapky při různých polohách?

Napětí snímače by mělo být kolem 0,5 V při zavřené klapce a postupně stoupat až k 4,5 V při plně otevřené klapce, měřeno multimetrem na příslušných vývodech.

Jaký je správný postup při adaptaci snímače polohy škrticí klapky po jeho výměně?

Po výměně je nutné provést reset řídící jednotky a následně aktivovat adaptaci škrticí klapky pomocí diagnostického přístroje, což obvykle zahrnuje 3 kroky kalibrace dle výrobce vozu.
