Návod na instalaci zadní kamery do auta krok za krokem

Instalace zadní kamery výrazně usnadňuje parkování a zvyšuje bezpečnost při couvání v nepřehledných prostorech. Tento návod vám ukáže, jak správně provést montáž couvací kamery i zapojení kabeláže zadní kamery tak, aby vše fungovalo spolehlivě a bez zásahu do elektroinstalace vozu.

Jak vybrat správný typ zadní kamery pro vaše auto

Výběr správné zadní kamery závisí na konstrukci vašeho vozu a ochotě provádět nevratné zásahy do karoserie. Pro rychlou instalaci bez vrtání zvolte rámeček registrační značky, zatímco pro čistý vzhled a integraci do interiéru volte modely určené pro konkrétní model auta.

Typy zadních kamer a jejich montážní způsoby

Základní rozdělení kamer vychází z jejich uchycení na vozidlo. Specializované kamery jsou navrženy pro konkrétní model auta, často nahrazují originální osvětlení registrační značky a využívají zacvakávací mechanismus nebo šrouby, což zkracuje čas instalace na méně než 1 hodinu. Naopak univerzální kamery vyžadují vrtání otvorů do nárazníku nebo víka kufru, což zvyšuje náročnost na přesnost a vyžaduje následné antikorozní ošetření místa vrtu. Rámeček registrační značky představuje nejjednodušší cestu, jak provést montáž couvací kamery, aniž byste museli zasahovat do plechů či plastů karoserie.

Jak vybrat správný typ zadní kamery pro vaše auto

Při rozhodování, jak vybrat správnou zadní kameru pro auto, je zásadní kompatibilita kamer s autorádiem a způsob přenosu signálu. Bezdrátová parkovací kamera výrazně usnadňuje zapojení kabeláže zadní kamery napříč celým vozem, ale může být náchylnější k rušení signálu karoserií a vykazovat zpoždění obrazu. Odborná rada: Pokud máte moderní multimediální systém, ověřte si před nákupem parametry video vstupu a nutnost použití RGB převodníku, aby byl obraz ostrý a bez zpoždění. Univerzální modely se hodí pro starší vozy bez specifických dílů na trhu, zatímco specializované verze doporučuji pro majitele novějších vozů, kteří vyžadují esteticky čistou instalaci.

Častá chyba: podcenění kvality kabeláže u levných sad, která vede k oxidaci kontaktů a nutnosti opakované demontáže obložení auta. Instalace se hodí pro nadšence s běžným nářadím, ale není vhodná pro ty, kteří se obávají složitého vedení kabelů pod čalouněním interiéru nebo nemají zkušenosti s demontáží obložení auta. U novějších vozů s komplexní elektronikou vždy zvažte odbornou instalaci, protože neodborný zásah do elektroinstalace může poškodit řídicí jednotku vozu.

Příprava auta a bezpečnostní opatření před instalací zadní kamery

Před zahájením práce na tom, jak nainstalovat zadní kameru na auto, věnujte maximální pozornost přípravě. Základním pravidlem pro zajištění bezpečnosti při manipulaci s elektroinstalací je odpojení záporného pólu autobaterie, čímž eliminujete riziko zkratu během práce s kabeláží. Před samotným zásahem si připravte nezbytné nářadí, konkrétně plastové páky na demontáž obložení, sadu šroubováků a kvalitní elektrikářskou pásku pro zajištění spojů.

Ověření technické kompatibility systému

Před zahájením instalace zadní kamery do auta musíte prověřit kompatibilitu kamer s autorádiem nebo stávajícím infotainmentem. Pokud plánujete zapojení do neoriginálního systému, často narazíte na nutnost použití RGB převodníku, který zajistí správný přenos videosignálu mezi zařízením a kamerou.

Při plánování instalace se řiďte těmito body:

• Ověřte napětí palubní sítě, které musí odpovídat provozním požadavkům kamery.
• Zkontrolujte dostupnost video vstupu na zadní straně vašeho autorádia nebo monitoru.
• U starších vozidel s proprietárním konektorem zajistěte kompatibilní RGB převodník pro propojení.
• Prověřte, zda zvolená bezdrátová parkovací kamera nevyžaduje specifický přijímač signálu pro stabilní přenos.

Odborná rada: Častou chybou při instalaci je podcenění kvality ukostření kamery, což vede k rušení obrazu při běžícím motoru. Tento postup se hodí pro majitele starších a jednodušších vozů, ale není vhodný pro vozy s vysoce komplexní sběrnicovou elektronikou bez předchozí konzultace s autoelektrikářem. Při instalaci vždy dbejte na to, aby kamera nebyla umístěna v rozporu s legislativními požadavky na viditelnost registrační značky či osvětlení vozidla.

Jak zapojit kabeláž a napájení zadní kamery správně

Pro správné zapojení couvací kamery musíte nejprve identifikovat napájecí vodiče zpětného světla pomocí multimetru. Červený kabel kamery připojte na kladný pól zpětného světla, čímž zajistíte automatickou aktivaci systému při zařazení zpátečky. Černý vodič ukostřete na čistou kovovou část karoserie vozu. Žlutý RCA kabel slouží k přenosu obrazu a vede podél prahů nebo stropnice až k hlavní jednotce. Zde se dozvíte, jak správně zapojit couvací kameru k autorádiu pomocí příslušného video vstupu.

Tip: Spolehlivost spojů výrazně zvýšíte použitím pájení a smršťovacích bužírek místo běžných rychlospojek, které vlivem vibrací často ztrácejí kontakt.

Při instalaci dbejte na to, aby kabeláž nebyla nikde skřípnutá nebo vedená v blízkosti pohyblivých částí mechanismu kufru. Častá chyba při instalaci zadní kamery do auta spočívá v nedostatečné fixaci kabelů, což vede k jejich následnému klepání nebo přerušení. Pokud provádíte montáž couvací kamery poprvé, vždy nejprve ověřte kompatibilitu kamer s autorádiem, zejména u vozů s digitální sběrnicí CAN-bus, kde může být nutné použití relé pro stabilizaci napětí. Bezdrátová parkovací kamera tyto problémy s vedením kabelů eliminuje, ale stále vyžaduje precizní uzemnění pro zamezení rušení obrazu.

Krok za krokem: Montáž zadní kamery na auto vlastníma rukama

Úspěšná montáž parkovací kamery do auta vlastníma rukama vyžaduje pečlivý přístup k detailům, aby byla zajištěna dlouhodobá spolehlivost systému. Tento návod na instalaci zadní kamery do auta vám pomůže projít celým procesem od přípravy až po finální zprovoznění.

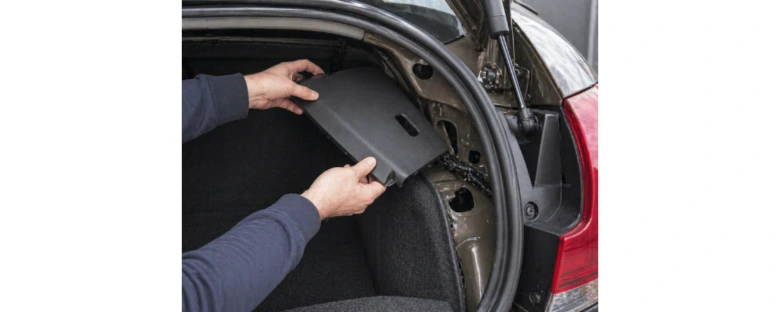

Příprava místa a demontáž obložení

Před zahájením prací odpojte záporný pól akumulátoru pro zajištění bezpečnosti elektrické soustavy. Samotná demontáž obložení kufru trvá obvykle 20 až 30 minut v závislosti na typu vozidla a počtu plastových příchytek. Při odstraňování krytů používejte výhradně plastové páčidlo, abyste zabránili poškrábání lakovaných částí nebo poškození čalounění. Vybrané místo pro kameru musí být čisté, suché a umožňovat optimální úhel záběru bez překážek, jako je registrační značka nebo tažné zařízení.

Uchycení kamery a vedení kabeláže

1. Připevnění kamery – zajistěte tělo kamery pomocí dodaných šroubů nebo oboustranné lepicí pásky na zvolené místo nad registrační značkou.
2. Vedení kabeláže – zapojení kabeláže zadní kamery veďte skrytě pod plastovým obložením kufru a stropním čalouněním směrem k palubní desce.
3. Fixace kabelů – použijte stahovací pásky k upevnění kabelů ke stávající kabeláži vozu, čímž předejdete vibracím a rušivým zvukům za jízdy.

Tip: Při vedení kabelů se vyhněte ostrým hranám plechů, kde by mohlo dojít k prodření izolace a následnému zkratu.

Zapojení a testování kamery

1. Připojení napájení – napájecí vodič kamery připojte paralelně ke kabelu zpětného světla, aby se kamera aktivovala pouze při zařazení zpátečky.

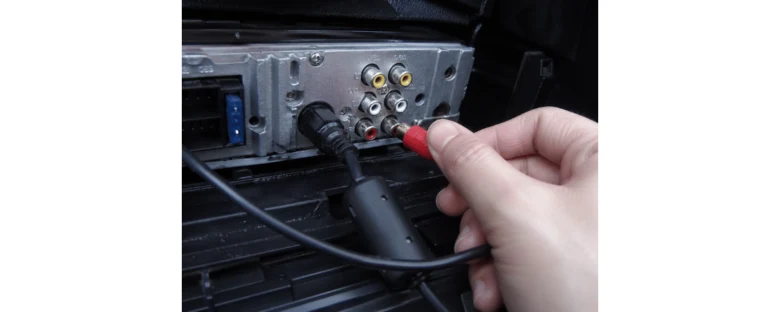

2. Propojení s displejem – video kabel zasuňte do video vstupu autorádia a ověřte kompatibilitu kamer s autorádiem dle manuálu vašeho multimediálního systému.
3. Testování funkčnosti – po opětovném zapojení akumulátoru nastartujte vůz a zařazením zpátečky zkontrolujte přenos obrazu na monitoru.

Odborná rada: Pokud instalujete bezdrátovou parkovací kameru, věnujte zvýšenou pozornost kvalitě ukostření vysílací jednotky, která bývá nejčastější příčinou výpadků signálu. Častá chyba: nedostatečná izolace spojů u zpětného světla, která vede k oxidaci kontaktů. Instalace se hodí pro vozidla s přehledným vnitřním vedením kabeláže, zatímco pro vozy s komplexní elektronikou sběrnice CAN-bus doporučuji konzultaci s autoelektrikářem.

Řešení běžných problémů a kompatibilita zadní kamery s autorádiem

Při instalaci zadní kamery se můžete setkat s technickými překážkami, které ovlivňují kvalitu přenosu obrazu nebo komunikaci mezi komponenty. Zde naleznete návod, jak tyto situace vyřešit a zajistit správnou kompatibilitu kamer s autorádiem.

Časté chyby při instalaci zadní kamery

Mezi časté chyby při instalaci zadní kamery do auta patří špatné zapojení napájení na zpětné světlo, které způsobuje blikání obrazu při nastartovaném motoru. Častá chyba: vedení signálového RCA kabelu v těsné blízkosti silových vodičů, což vyvolává rušení signálu.

• Nedostatečná fixace konektorů způsobující výpadky obrazu.
• Nesprávné ukostření kamery vedoucí k šumu v signálu.
• Záměna vstupů pro video na multimediálním systému.

Řešení problémů s kompatibilitou multimediálního systému

Pokud vaše tovární autorádio nepodporuje přímý video vstup, řeší kompatibilitu s multimediálním systémem externí RGB převodník. Ten upraví signál z kamery do formátu, kterému jednotka rozumí. Pokud po zapojení kabeláže zadní kamery stále nevidíte obraz, zkontrolujte nastavení aktivace kamery v menu rádia.

• Ověřte, zda autorádio vyžaduje signál z parkovacího světla pro automatické přepnutí obrazu.
• U některých systémů je nutné aktivovat funkci zadní kamery pomocí diagnostiky.
• Pokud problémy přetrvávají, doporučuji konzultaci s odborníkem na autoelektriku.

Údržba a péče o zadní kameru pro dlouhodobou funkčnost

Pravidelná údržba zadní kamery zásadně ovlivňuje kvalitu digitálního výstupu na vašem displeji. Usazená špína, bláto nebo zbytky posypové soli totiž výrazně snižují kvalitu obrazu a mohou vést k rozostření scény za vozidlem, což zvyšuje riziko přehlédnutí překážky. Proto doporučuji provádět čištění čočky kamery minimálně jednou týdně, v zimním období s vyšším výskytem solné mlhy pak po každé delší jízdě.

Při péči o zařízení dodržujte tyto technické zásady:

• Čočku čistěte pouze jemným mikrovláknem navlhčeným vlažnou vodou, abyste předešli mechanickému poškození optiky.
• Nepoužívejte agresivní chemické čističe nebo rozpouštědla, které mohou trvale narušit antireflexní vrstvu nebo zakalit plastový kryt.
• Kontrolujte pevnost uchycení kamery, aby vibrace za jízdy neovlivnily kalibrovaný úhel záběru a nedošlo k uvolnění montážních šroubů.
• Jednou za měsíc prověřte stav kabeláže zadní kamery, zda nedošlo k oxidaci kontaktů nebo mechanickému poškození izolace v místech průchodu karoserií.

Odborná rada: Častou chybou je použití papírových ubrousků nebo hrubých tkanin, které na plastové čočce vytvářejí mikroškrábance snižující světelnost a ostrost obrazu. Tato údržba zadní kamery je nezbytná pro majitele všech typů zařízení, včetně těch, kteří zvolili bezdrátovou parkovací kameru nebo složitější montáž couvací kamery s pevným vedením kabeláže. Pravidelná péče prodlouží životnost elektroniky a zajistí spolehlivý přehled o prostoru za vaším vozem.

Tento postup údržby se hodí pro všechny běžné instalace, kde je kamera vystavena vnějším vlivům. Pro majitele vozidel, kde je kamera skryta pod výklopným mechanismem nebo v interiéru za zadním sklem, se nároky na frekvenci čištění snižují, nicméně kontrola kabeláže zůstává stejně kritická pro zamezení zkratu. Pokud zaznamenáte trvalé zhoršení kvality obrazu i po očištění, doporučuji provést testování couvací kamery měřením napětí na přívodním kabelu, zda nedošlo k poškození vodiče vlivem vibrací nebo vlhkosti.

Časté dotazy o instalaci zadní kamery na auto

Otázka: Jak připojit zadní kameru do auta?

Připojte červený napájecí kabel na kladný vodič zpětného světla, černý na kostru vozu a žlutý RCA kabel zasuňte přímo do video vstupu vašeho autorádia.

Otázka: Kolik stojí instalace kamery do auta?

Cena za odbornou montáž couvací kamery se pohybuje od 500 Kč u jednoduchých sad až po 3000 Kč u složitých systémů vyžadujících integraci do palubní desky.

Otázka: Kde nesmí být kamera v autě umístěna?

Kamera nesmí fyzicky zakrývat výhled řidiče, nesmí být umístěna vně vozu tak, aby vyčnívala mimo obrys karoserie, a nesmí zakrývat registrační značku.

Otázka: Kam schovat kabel od autokamery?

Kabeláž ideálně veďte skrytě pod stropním čalouněním, v gumových průchodkách pátých dveří a pod prahovými lištami, aby nedošlo k poškození mechanickými pohyby interiéru.

Otázka: Jak dlouho trvá instalace zadní kamery?

Montáž zadní kamery na auto vlastníma rukama vyžaduje u univerzálních modelů 3 až 4 hodiny, zatímco u modelů určených přímo pro konkrétní vůz instalaci zvládnete do 60 minut.

Otázka: Jak otestovat funkčnost zadní kamery po instalaci?

Po zapojení napájení nastartujte motor, zařaďte zpátečku a na displeji autorádia ověřte jasnost obrazu, zobrazení vodicích čar a správnou orientaci stran.

Otázka: Co když obraz z kamery není čistý nebo je rušený?

Zkontrolujte pevnost všech spojů v kabeláži a ujistěte se, že video kabel nevede v těsné blízkosti silových vodičů, které mohou způsobovat elektromagnetické rušení obrazu.

Otázka: Jak vybrat správnou zadní kameru pro své auto?

Zohledněte zejména kompatibilitu kamer s autorádiem, požadovaný pozorovací úhel a způsob montáže, přičemž vždy ověřte napěťové parametry vaší palubní sítě.

Otázka: Mohu instalovat kameru sám, nebo je lepší odborník?

Pokud máte základní zkušenosti s elektronikou, návod na montáž kamery vám postačí, nicméně u moderních vozidel se sběrnicí CAN-bus doporučujeme odborný servis.

Otázka: Jak pečovat o zadní kameru, aby vydržela co nejdéle?

Pravidelná údržba zadní kamery spočívá v šetrném čištění čočky navlhčeným mikrovláknem a kontrole dotažení šroubů, zejména po zimním období, kdy na spoje působí sůl.

Otázka: Jaké jsou výhody bezdrátových zadních kamer?

Bezdrátová parkovací kamera výrazně usnadňuje instalaci, protože eliminuje nutnost tahat dlouhý video kabel celým vozem, ale může být náchylnější k občasnému zpoždění signálu.

Otázka: Jak zapojit bezdrátovou couvací kameru?

Kameru napájejte standardně ze zpětného světla, přičemž video signál přenáší bezdrátový vysílač spárovaný s přijímačem, který zapojíte do video vstupu vaší jednotky.

Otázka: Je nutný RGB převodník pro všechny kamery?

RGB převodník je vyžadován pouze u některých továrních multimediálních systémů, které nepodporují standardní analogový video signál (CVBS) z levnějších kamer.

Otázka: Jak se vyhnout chybám při instalaci zadní kamery?

Častá chyba: špatná identifikace kabelu zpátečky pomocí zkoušečky, proto vždy ověřte napětí multimetrem a kabely pečlivě izolujte smršťovací bužírkou nebo kvalitní páskou.

Otázka: Lze zadní kameru integrovat s dalšími asistenčními systémy?

Ano, pokud zvolíte multimediální jednotku s podporou parkovací asistence, kamera může dynamicky zobrazovat vodicí linky reagující na úhel natočení volantu vašeho vozidla.
