Jak najít a bezpečně vyměnit relé palivového čerpadla v autě

Pokud motor při pokusu o startování pouze točí, ale nenaskočí, příčinou bývá často právě vadné relé palivového čerpadla. Tento drobný elektrický prvek spíná napájení pro palivové čerpadlo v nádrži, a jeho selhání tak kompletně přeruší dodávku paliva do motoru. Výměna relé představuje cenově dostupnou opravu, kterou zvládnete svépomocí během několika minut bez nutnosti drahého servisu.

Kde najít relé palivového čerpadla ve vašem autě

Relé palivového čerpadla se standardně nachází v hlavní pojistkové skříňce, která bývá umístěna buď v motorovém prostoru u baterie, nebo pod palubní deskou na straně řidiče. Chcete-li přesně vědět, kde se nachází relé palivového čerpadla ve voze konkrétního typu, vždy nahlédněte do manuálu k vozidlu, kde naleznete schéma zapojení. U starších modelů, jako je například relé palivového čerpadla Fabia 1, bývá součástka snadno přístupná v centrálním panelu pod volantem. U vozů jako relé palivového čerpadla Octavia 2 hledejte umístění v pojistkovém boxu v interiéru nebo v motorovém prostoru.

Postup pro lokalizaci relé

Při hledání postupujte systematicky podle typu konstrukce vašeho automobilu. Pojistková skříňka u baterie chrání elektrické obvody před vlhkostí a často obsahuje relé pro vysokoproudové spotřebiče, které spínají proud 20 až 40 A. Pokud v těchto místech relé nenajdete, hledejte pod palubní deskou, kde se nachází další blok pojistek a relé. Častá chyba je záměna relé za jiná podobná; proto si vždy ověřte označení na krytu skříňky. Moderní vozy využívají integrovaný reléový modul, který kombinuje více funkcí do jednoho celku, což ztěžuje výměnu jednotlivých komponentů. Pokud narazíte na vadné relé palivového čerpadla, příznaky jako nenastartování motoru, absence bzučení palivového čerpadla v nádrži po otočení klíčku nebo zápach spáleniny jasně indikují problém.

Odborná rada: Tato diagnostika se hodí pro řidiče, kteří chtějí vyloučit elektrickou závadu předtím, než začnou řešit nákladné palivové čerpadlo v nádrži. Pro majitele novějších vozů s integrovanými moduly však tento postup není vhodný, neboť vyžaduje diagnostický software a odborný servis, kde se výměna palivového čerpadla cena pohybuje v rozmezí 1000 až 4000 Kč bez nákladů na práci. Pozor, vadné relé palivového čerpadla může způsobit i zaseknutí čerpadla v chodu po vypnutí motoru, což vede k rychlému vybití baterie.

Jak poznat poruchu relé palivového čerpadla

Pokud se ptáte, jak poznám, že je relé palivového čerpadla vadné, zaměřte se na projev elektrické soustavy při startování. Vadné relé palivového čerpadla často způsobuje, že se motor při otočení klíčku v zapalování sice točí, ale nenastartuje, protože palivová soustava není pod tlakem. Častým signálem je absence charakteristického hučení, které obvykle slyšíte 1 až 2 sekundy po zapnutí zapalování, kdy se aktivuje palivové čerpadlo v nádrži.

Mezi hlavní příznaky poruchy relé palivového čerpadla patří:

• Motor se točí, ale nenastartuje, protože palivo neproudí do vstřikovací lišty.
• Rozsvícená kontrolka motoru na přístrojové desce, která indikuje chybu v řídicí jednotce, například kód P0230.
• Rychlé vybíjení baterie, pokud relé zůstane zaseknuté v sepnuté poloze a čerpadlo běží i po vypnutí motoru.
• Náhlé zhasnutí motoru během jízdy bez předchozího varování v důsledku přerušení napájení čerpadla.
• Zápach spáleniny v interiéru nebo v motorovém prostoru, který značí přehřátí kontaktů relé.

Častá chyba spočívá v záměně příznaků, kdy majitel vozu chybně identifikuje vadné palivové čerpadlo příznaky, zatímco skutečným viníkem je pouze vadné relé palivového čerpadla. Diagnostika relé se hodí pro každého, kdo disponuje multimetrem a dokáže bezpečně změřit napětí 12 V na vstupu či odpor cívky. Pro koho se tato diagnostika NEhodí? Pro majitele vozidel s integrovanými reléovými moduly, kde je přístup ke kontaktům omezen a vyžaduje pokročilou znalost řídicí jednotky. Pokud nemáte zkušenosti s elektroinstalací, svěřte opravu servisu, kde se výměna palivového čerpadla cena pohybuje od 1000 do 4000 Kč podle modelu vozu, přičemž výměna samotného relé je výrazně levnější. U starších modelů, jako je relé palivového čerpadla Fabia 1 nebo relé palivového čerpadla Octavia 2, bývá umístění relé v pojistkové skříňce pod palubní deskou snadno přístupné, zatímco u moderních vozů může být relé skryto za palubní deskou či v motorovém prostoru u baterie.

Odborná rada: Při podezření na závadu vždy nejprve zkontrolujte pojistky a stav kabeláže, zda nejsou kontakty zoxidované nebo poškozené teplem. Pokud multimetr při testu kontinuity neukáže sepnutí obvodu při přivedení napětí na cívku, je relé nutné vyměnit za nový kus se stejnou specifikací pinů.

Jak relé palivového čerpadla funguje a jak ho otestovat

Relé palivového čerpadla funguje jako elektromagnetický spínač, který umožňuje průchod vysokého proudu mezi 20 a 40 ampéry do čerpadla, aniž by tím zatěžoval spínací skříňku. Pokud vás zajímá, jak funguje relé palivového čerpadla v automobilu, představte si jej jako bránu, kterou otevírá slabý řídicí signál z palubní jednotky. Když tato součástka selže, palivové čerpadlo v nádrži přestane běžet a motor nenastartuje, což jsou typické vadné relé palivového čerpadla příznaky.

Testování odporu cívky relé

Pro zjištění, zda je cívka relé v pořádku, použijte multimetr přepnutý na měření odporu v ohmech. Cívka relé uvnitř součástky vytváří magnetické pole, které přitahuje kotvu spínače.

1. Nastavení multimetru – zvolte režim měření odporu (symbol omega) s nízkým rozsahem.
2. Připojení sond – přiložte měřicí hroty na oba kontakty cívky relé, které bývají označeny jako 85 a 86.
3. Vyhodnocení naměřené hodnoty – správný odpor se obvykle pohybuje v řádech desítek až stovek ohmů v závislosti na konkrétním modelu, například relé palivového čerpadla Fabia 1 vykazuje specifické hodnoty dle servisního manuálu.

Odborná rada: Pokud multimetr ukazuje nekonečný odpor nebo nulu, cívka je přerušená nebo zkratovaná. V takovém případě je nutná výměna, přičemž palivové čerpadlo cena bývá vyšší než cena samotného relé.

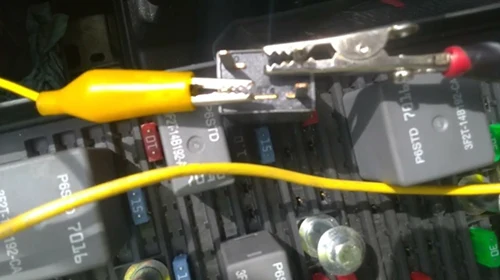

Kontrola funkce přepínání relé

Funkční relé palivového čerpadla musí při přivedení napětí na cívku mechanicky sepnout kontakty, což ověříte testem kontinuity. Tato metoda vám přesně odpoví na otázku, jak zjistit, jestli relé palivového čerpadla je příčinou závady, kdy čerpadlo netlakuje palivo.

1. Aktivace cívky – připojte externí 12V napětí na ovládací piny relé, dokud neuslyšíte zřetelné cvaknutí.
2. Měření průchodnosti – nastavte multimetr na pípání (kontinuita) a přiložte sondy na pracovní kontakty 30 a 87.
3. Ověření spojení – při sepnutém relé musí multimetr signalizovat uzavřený obvod, tedy nulový odpor.

Častá chyba: Mnoho řidičů zaměňuje vadné relé palivového čerpadla za problém s čerpadlem v nádrži, aniž by zkontrolovali pojistky. Tento test se hodí pro diagnostiku u vozů typu Octavia 2, kde relé palivového čerpadla často podléhá oxidaci. Tento postup je vhodný pro zkušenější kutily, zatímco laikům doporučuji konzultaci v servisu, kde je výměna palivového čerpadla cena srovnatelná s diagnostikou elektroinstalace.

Jak bezpečně vyměnit relé palivového čerpadla krok za krokem

Samotná výměna relé palivového čerpadla krok za krokem není složitým úkonem, pokud dodržíte správný postup a dbáte na základní bezpečnostní pravidla. Následující návod na výměnu relé palivového čerpadla vám pomůže vyřešit situaci, kdy máte podezření na vadné relé palivového čerpadla, což často doprovází obtížné startování nebo náhlé zhasnutí motoru.

Příprava na výměnu relé

Před zahájením práce vždy vypněte zapalování a vytáhněte klíček ze spínací skříňky, čímž eliminujete riziko zkratu v elektrické soustavě. Pro zajištění maximální bezpečnosti odpojte záporný pól baterie, čímž přerušíte přívod proudu do pojistkové skříňky, kde se relé nachází. Tato příprava je klíčová, protože i při vypnutém zapalování mohou být některé obvody pod napětím. U modelů, jako je relé palivového čerpadla Fabia 1, bývá pojistková skříňka umístěna pod palubní deskou u řidiče nebo v motorovém prostoru, proto si předem ověřte její přesnou polohu v manuálu k vašemu vozu.

Vyjmutí starého relé

Jakmile máte přístup k pojistkové skříňce, identifikujte správné relé podle schématu na krytu nebo v servisní příručce. Vadné relé palivového čerpadla může vykazovat známky připálených kontaktů nebo roztaveného plastového obalu.

1. Uchopení relé – pevně jej uchopte prsty nebo plochými kleštěmi, abyste předešli poškození okolních pojistek.
2. Vytažení relé – vytáhněte jej rovným tahem směrem ven z objímky bez kroucení, které by mohlo poškodit kontakty relé.
3. Kontrola základny – prohlédněte objímku, zda nejsou kontakty zoxidované nebo tepelně poškozené, což by mohlo způsobit nefunkčnost i u nového dílu.

Odborná rada: Častá chyba při demontáži je páčení relé šroubovákem, čímž hrozí prasknutí plastového držáku v pojistkové skříni.

Instalace nového relé a ověření

Nové relé palivového čerpadla musí přesně odpovídat specifikacím vašeho vozu, neboť záměna za nevhodný typ může vést k poškození elektroniky nebo palivového čerpadla v nádrži. Tato výměna je vhodná pro majitele, kteří mají základní technické znalosti, avšak pro ty, kteří se v elektroinstalaci nevyznají, doporučuji návštěvu servisu, kde se výměna palivového čerpadla cena pohybuje v závislosti na náročnosti přístupu.

1. Nasazení relé – zasuňte nové relé do objímky tak, aby piny přesně zapadly do otvorů, a zatlačte jej až na doraz.
2. Připojení baterie – nasaďte zpět kabel na záporný pól baterie a pevně jej dotáhněte.
3. Test funkčnosti – otočte klíčkem do první polohy, kdy byste měli na krátkou chvíli slyšet tiché hučení palivového čerpadla v nádrži.
4. Nastartování – pokuste se spustit motor; pokud naskočí hladce, závada byla odstraněna.

Pokud motor stále nestartuje, příčina může být v samotném čerpadle, nikoliv v relé. V takovém případě zvažte diagnostiku, protože palivové čerpadlo cena může být vyšší a vyžaduje odbornou demontáž nádrže.

Specifika výměny relé u různých modelů aut

Umístění relé palivového čerpadla se liší podle konstrukčního řešení konkrétního výrobce a modelové řady vozu. Zatímco u některých vozů je relé snadno přístupné v interiéru, jiné modely vyžadují manipulaci s komponenty v motorovém prostoru.

Kde přesně najdu relé palivového čerpadla u Škody Fabia 1 a Octavia 2?

Pokud řešíte problém, jak vyměnit relé palivového čerpadla u Škody Fabie 1, musíte se zaměřit na prostor pod palubní deskou na straně řidiče. U tohoto modelu se relé palivového čerpadla fabia 1 nachází v centrálním nosiči relé za plastovým krytem pod volantem. Podobně je řešeno relé palivového čerpadla octavia 2, kde je přístup k ovládací jednotce a relé možný po odklopení odkládací schránky nebo demontáži spodního krytu palubní desky. Vadné relé palivového čerpadla zde často způsobuje potíže se startováním, které mohou imitovat vadné palivové čerpadlo příznaky, přestože je palivové čerpadlo v nádrži v pořádku.

Jak se liší umístění relé v pojistkové skříňce pod kapotou u různých modelů?

Mnoho vozů, například starší modely Peugeot nebo Renault, umisťuje relé přímo do pojistkové skříňky v motorovém prostoru. Ta bývá zpravidla instalována v těsné blízkosti autobaterie. Vždy konzultujte uživatelskou příručku, protože pozice relé se liší i v rámci jedné modelové řady podle motorizace.

Odborná rada: Při hledání závady si dejte pozor na oxidaci kontaktů v patici relé. Častá chyba je výměna funkčního dílu, zatímco skutečným problémem je pouze narušená kabeláž v pojistkové skříňce. Pokud si nejste jisti postupem, výměna palivového čerpadla cena může být zbytečně vysoká, pokud je příčinou pouze levné relé. Tato oprava se hodí pro řidiče se základním vybavením, ale u složitých elektronických systémů moderních vozů doporučuji konzultaci s automechanikem.

Časté dotazy k relé palivového čerpadla (FAQ)

Otázka: Kde najdu relé palivového čerpadla v autě?

Relé se obvykle nachází v centrální pojistkové skříňce pod kapotou v blízkosti baterie nebo v kabině pod palubní deskou na straně řidiče. Přesné umístění vždy ověřte v uživatelské příručce k vašemu konkrétnímu modelu vozu.

Otázka: Jak poznám, že je relé palivového čerpadla vadné?

Mezi hlavní příznaky patří motor, který se točí, ale nenastartuje, absence typického hučení palivového čerpadla v nádrži po otočení klíčku a rozsvícená kontrolka motoru. Pokud vykazuje palivové čerpadlo v nádrži známky nepravidelného chodu, prověřte nejprve stav elektrického napájení.

Otázka: Jak bezpečně vyměnit relé palivového čerpadla?

Vypněte zapalování a vyjměte klíček, poté odpojte záporný pól autobaterie pro zamezení zkratu. Následně opatrně vyjměte staré relé z patice a nainstalujte nové, které musí být kompatibilní s parametry vašeho vozu.

Otázka: Kolik stojí výměna relé palivového čerpadla v autoservisu?

Samotná výměna relé palivového čerpadla cena se pohybuje mezi 1000 a 4000 Kč podle náročnosti přístupu k pojistkové skříni a hodinové sazby servisu. Součástka samotná bývá výrazně levnější, většinou v řádech stokorun.

Otázka: Jak relé palivového čerpadla funguje?

Relé funguje jako elektromagnetický spínač, který ovládá napájení čerpadla tím, že při sepnutí cívky přenáší proud o síle 20 až 40 A. Tím chrání hlavní spínací skříňku před vysokým zatížením a přehříváním.

Otázka: Co dělat, když palivové čerpadlo nefunguje kvůli relé?

Otestujte relé pomocí multimetru nastaveného na měření kontinuity obvodu, a pokud nejeví známky sepnutí, vyměňte jej za nové. Pokud problém přetrvává, může být vadné palivové čerpadlo v nádrži, což vyžaduje podrobnější diagnostiku.

Otázka: Jaké jsou nejčastější příčiny poruchy relé palivového čerpadla?

K nejčastějším příčinám patří únavové opotřebení vnitřní cívky, oxidace kontaktů vlivem vlhkosti a přehřátí způsobené dlouhodobým vysokým odběrem proudu. Vadné relé palivového čerpadla často vykazuje známky vypálených kontaktů na plastovém pouzdře.

Otázka: Jak zjistit, jestli relé palivového čerpadla je příčinou závady?

Pomocí multimetru změřte odpor cívky relé a ověřte funkci spínání kontaktů při přivedení napětí na ovládací piny. Pokud relé při aktivaci necvakne nebo multimetr neukáže průchod proudu, je součástka nefunkční.

Otázka: Jak vyměnit relé palivového čerpadla u Škody Fabie 1?

U modelu Fabia 1 relé palivového čerpadla umístění naleznete pod palubní deskou v držáku relé, ke kterému se dostanete po demontáži odkládací schránky. Výměna vyžaduje opatrné vyjmutí z patice a zasunutí nového kusu se shodným označením.

Otázka: Jak dlouho trvá výměna relé palivového čerpadla?

Samotná výměna relé palivového čerpadla krok za krokem zabere zkušenému mechanikovi 15 až 30 minut. Čas se prodlužuje pouze v případě, kdy je nutné demontovat kryty palubní desky pro získání přístupu.

Otázka: Může vadné relé poškodit palivové čerpadlo?

Ano, vadné relé může způsobovat přerušované napájení, což vede k tepelnému přetížení elektromotoru čerpadla. To následně může vést k úplnému zadření čerpadla a nutnosti nákladnější opravy.

Otázka: Co dělat, když relé palivového čerpadla nefunguje správně?

Pokud zjistíte, že relé nefunguje, neprodleně jej vyměňte za typově shodný díl a vizuálně zkontrolujte stav pojistky. Častá chyba: instalace relé s odlišným proudovým zatížením, což může vést k roztavení patice.

Otázka: Jak často je třeba měnit relé palivového čerpadla?

Interval výměny není pevně stanoven, relé se mění pouze v případě projevu závady. Pro koho se výměna hodí: pro majitele starších vozů, kteří pozorují občasné výpadky motoru během jízdy. Pro koho se nehodí: pro majitele nových vozů v záruce, kde jakýkoliv zásah do elektroinstalace ruší záruční podmínky.

Otázka: Je možné relé palivového čerpadla opravit?

Relé se z bezpečnostních důvodů neopravuje, protože jde o hermeticky uzavřenou součástku. Vzhledem k nízké ceně nového kusu je výměna jediným spolehlivým řešením.

Otázka: Jaký multimetr je vhodný pro testování relé?

Pro diagnostiku vadného relé palivového čerpadla příznaky postačí běžný digitální multimetr s funkcí měření odporu v ohmech. Tento nástroj vám umožní snadno zjistit, zda je cívka relé přerušená nebo zkratovaná.
