Jak najít a zkontrolovat přerušené vodiče a zkraty v kabeláži
Přerušené vodiče a zkraty v automobilové kabeláži mohou způsobit různé poruchy a ohrozit bezpečnost jízdy. Správná lokalizace těchto závad vyžaduje přesné měření kabeláže auta pomocí vhodných nástrojů, jako je multimetr automobil nebo detektor vodičů. Naučíte se, jak efektivně odhalit problémová místa a provést kontrolu krok za krokem.
📝 Ve zkratce
- Přesné lokalizování přerušení vodiče ve svazku umožňuje signální rekordér TEXVIK, vhodný i pro modely Škoda Fabia II 1,4 a Land Rover Freelander 2,0 Td4.
- Detektory Toolcraft a Voltcraft dokážou detekovat vodiče ve zdi do hloubky až 2 metrů (Voltcraft LSG-10).
- Multimetr v režimu vytáčení indikuje přerušený vodič zvukovým signálem a zobrazením hodnoty 0 nebo 1.
- Tester kabelů Voltcraft KT-600 měří délku kabelu až do 3 km a pomáhá nalézt přerušení podle délky žil.
- Při práci s automobilovou elektroinstalací je nezbytné vypnout napájení a dodržovat bezpečnostní opatření, aby nedošlo k úrazu elektrickým proudem.

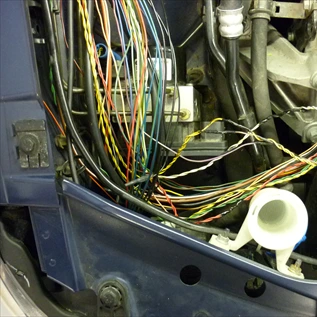

Jak najít přerušené vodiče v automobilové kabeláži krok za krokem
Přerušený vodič v automobilové kabeláži zjistíte nejefektivněji pomocí multimetru v režimu měření kontinuity. Při přerušení vodiče multimetr nevydává zvukový signál a na displeji se zobrazí nekonečná hodnota odporu. Dále je třeba zkontrolovat možné zkraty, které ovlivňují funkci elektroinstalace a bezpečnost vozidla.
Příprava a bezpečnost při měření
Před měřením vždy vypněte napájení automobilu, abyste zabránili úrazu elektrickým proudem nebo poškození přístroje. Pomocí multimetru ověřte, že v kabeláži není přítomné napětí, a teprve poté začněte s lokalizací přerušení vodičů. Bezpečnost práce při elektroinstalaci auta je klíčová pro ochranu zdraví i majetku.

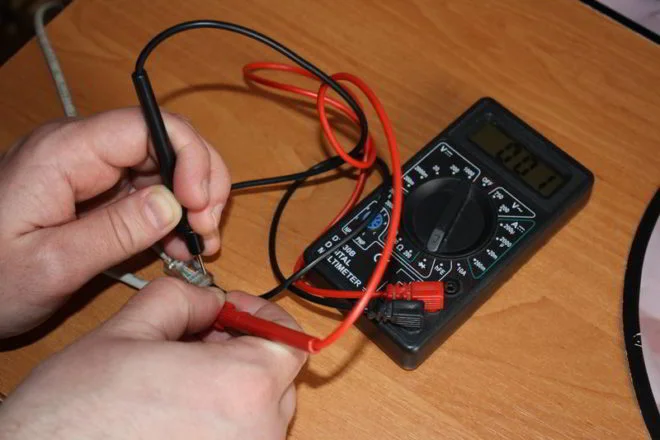

Měření kontinuity vodičů multimetrem
Nastavte multimetr automobil do režimu měření kontinuity vodiče. Přiložte měřicí hroty na oba konce vodiče a sledujte zvukový signál – jeho přítomnost znamená dobrou spojitost. Absence zvukového signálu indikuje přerušený vodič. Hodnota odporu na displeji by měla být blízká nule; vyšší hodnoty značí poškození nebo korozi vodiče.
Detekce zkratu v kabeláži
Pro kontrolu zkratů v automobilové kabeláži odpojte příslušný spotřebič a změřte multimetrem spojení mezi nulovým vodičem a zemí. Nízký odpor signalizuje zkrat, který je třeba okamžitě lokalizovat a odstranit, aby nedošlo k dalším škodám.
- Vypněte napájení – zajistěte, že je automobil bez napětí
- Ověřte napětí – zkontrolujte multimetrem, že v kabeláži není elektrický proud
- Nastavte multimetr – režim měření kontinuity vodiče
- Přiložte měřicí hroty – na oba konce vodiče a sledujte zvukový signál
- Identifikujte přerušený vodič – absence signálu znamená přerušení
- Odpojte spotřebiče – při hledání zkratu v kabeláži
- Změřte odpor – nízká hodnota značí zkrat
- Používejte kvalitní multimetr automobil s funkcí zvukového indikátoru
- Dodržujte bezpečnostní pokyny a nevystavujte se kontaktu s živými vodiči
- Na co si dát pozor: častá chyba je měření pod napětím, což může poškodit přístroj i způsobit úraz
Tip: Pro rychlou lokalizaci přerušených vodičů pomáhá detektor vodičů auto, který doplňuje multimetr při hledání skrytých závad v automobilové kabeláži.
(image_slot=how_to)
Jaké přístroje použít pro lokalizaci přerušení vodičů ve svazku kabeláže
Pro efektivní lokalizaci přerušených vodičů ve svazku automobilové kabeláže je nezbytné použít specializované přístroje, které nabízí přesné měření a lokalizaci i v komplikovaných podmínkách. Následující přístroje pokrývají různé potřeby diagnostiky a opravy kabeláže auta.
Signální rekordér TEXVIK
Signální rekordér TEXVIK patří mezi špičkové přístroje pro lokalizaci přerušení vodiče ve svazku automobilové kabeláže. Vysílá specifický signál po vodiči, který pak zachycuje zpětně, což umožňuje přesně určit místo přerušení i v hlubokých nebo složitých svazcích. Tento rekordér zvládá měření kabeláže auta o délce až do 3 kilometrů, což umožňuje diagnostiku i velmi dlouhých vodičů bez nutnosti rozebírání celého kabelového svazku.
Detektory Voltcraft a Toolcraft
Detektory Voltcraft LSG-3 a LSG-10 jsou určeny pro lokalizaci přerušených vodičů v hloubkách až 2 metrů. LSG-3 je vhodný pro přesné měření kratších vzdáleností, zatímco LSG-10 zvládá i delší kabelové trasy a nabízí vyšší citlivost. Detektor Toolcraft se specializuje na detekci feromagnetických kovů, které dokáže zaznamenat v hloubce až 100 mm, což je užitečné při hledání vodičů nebo svorek s kovovým jádrem. Tyto přístroje se často používají při diagnostice zkratu automobilu a umožňují rychlé a bezpečné odhalení problémových míst bez poškození izolace.
| Přístroj | Hloubka detekce | Typ detekovaných materiálů |
|---|---|---|
| Signální rekordér TEXVIK | Do 3000 m délky kabelu | Elektrické vodiče |
| Detektor Voltcraft LSG-3 | Do 2 m | Neferomagnetické kabely |
| Detektor Voltcraft LSG-10 | Do 2 m | Neferomagnetické kabely |
| Detektor Toolcraft | Do 100 mm | Feromagnetické kovy (ocel, železo) |
Tip: Při hledání přerušených vodičů v autě je vhodné kombinovat více přístrojů, protože každý má své výhody a limity. Signální rekordér TEXVIK je ideální pro dlouhé vodiče, zatímco detektory Voltcraft a Toolcraft pomohou s lokalizací v rámci menších hloubek a detekcí kovových částí. Naopak pro velmi krátké nebo povrchové kabely nemusí být vysoká hloubka detekce nutná.
Jak používat multimetr k měření přerušení a zkratů v autě
Pro měření kabeláže auta je klíčové správné nastavení přístrojů a správná interpretace výsledků. Multimetr i megohmmetr umožňují lokalizovat přerušení vodičů a diagnostikovat zkrat v automobilové kabeláži efektivně a přesně.
Nastavení multimetru pro měření kabeláže
Multimetr nastavte do režimu měření odporu (Ohm) nebo režimu kontinuity, který umožňuje zjistit přerušený vodič. Pro diagnostiku zkratu v automobilové kabeláži volte nízký rozsah odporu, aby bylo možné rozpoznat i malé hodnoty. Připojte sondy na oba konce vodiče a sledujte hodnoty na displeji multimetr automobil.
Použití megohmmetru pro kontrolu izolace
Megohmmetr slouží k měření integrity izolace vodičů a tím pomáhá v prevenci zkratů. Přístroj vytváří vysoké napětí, které prověří, zda izolace nepovoluje průchod proudu. Výsledek nad 1 MΩ znamená dobrou izolaci, nižší hodnoty upozorňují na možné riziko zkratu.
Interpretace výsledků měření
Při měření odporu nulový nebo velmi nízký odpor signalizuje zkrat, vysoký nebo nekonečný odpor zase přerušený vodič. Kontinuita se posuzuje podle tónu či číselného zobrazení. Pro správnou opravu kabeláže auta je nutné přesně identifikovat místo přerušení kabelu v autě podle těchto hodnot.
- Připojte multimetr – zvolte režim měření odporu nebo kontinuity.
- Ověřte integritu vodiče – změřte odpor mezi oběma konci.
- Použijte megohmmetr – testujte izolaci k prevenci zkratů.
- Vyhodnoťte výsledky – určete přerušený vodič nebo zkrat podle naměřených hodnot.
Tip: Častá chyba je měřit kabely při zapnutém zapalování, což může poškodit multimetr nebo zkreslit výsledky. Pro koho se tento postup hodí: pro kutily i profesionály při diagnostice automobilové elektroinstalace; nehodí se pro složité moderní elektroauta bez znalosti specifik výrobce.
Jak bezpečně pracovat s automobilovou elektroinstalací při kontrole
Při hledání přerušených vodičů v automobilové kabeláži je bezpečnost práce nezbytná. Dodržování přesných postupů snižuje riziko úrazu elektrickým proudem a zároveň chrání vozidlo před dalším poškozením. Následující pravidla platí před každou diagnostikou zkratu v elektroinstalaci auta.
Vypnutí napájení a izolace
Před zahájením lokalizace přerušeného vodiče vždy odpojte záporný pól autobaterie, čímž eliminujete riziko elektrického zkratu i úrazu. Kompletní vypnutí napájení zabraňuje vzniku jisker a poškození elektroniky vozidla. Exponované konce vodičů důkladně izolujte izolační páskou, aby nedošlo ke kontaktu s kovovými částmi karoserie nebo jinými vodiči, což by mohlo vyvolat zkrat.
Použití ochranných pomůcek
Používejte elektroizolační rukavice s minimálním izolačním napětím 1000 V a ochranné brýle s bočními štíty. Tyto pomůcky chrání před elektrickým obloukem, jiskrami a mechanickými poraněními při manipulaci s kabeláží. Při práci s multimetry a detektory vodičů v automobilu jsou tyto ochranné prostředky základním bezpečnostním standardem.
Prevence úrazů při měření
Měření napětí a odporu provádějte vždy s vypnutým zapalováním a odpojenými spotřebiči, aby nedošlo k nechtěnému zapojení obvodu. Pokud je nutné měřit za napájení, používejte přístroje s bezpečnostními certifikacemi (např. CAT III 600 V) a dodržujte pokyny výrobce. Při testování vodičů v automobilové kabeláži nikdy nepřekračujte maximální měřicí rozsahy přístrojů a vyvarujte se kontaktu s kovovými částmi karoserie. Častá chyba je měření bez odpojení baterie, což může způsobit zkrat nebo poškození elektroniky.
Jak opravit a obnovit přerušené vodiče v automobilové kabeláži
Oprava přerušených vodičů v automobilové kabeláži vyžaduje precizní postup a kvalitní materiály. Nejprve je nutné přesně lokalizovat místo přerušení pomocí multimetrů nebo detektorů vodičů auto. Správná izolace vodičů a pevné spojení jsou klíčové pro dlouhodobou funkčnost a bezpečnost elektroinstalace.
- Odizolování – opatrně odstraňte izolaci vodiče asi 1 cm od přerušení bez poškození měděného jádra.
- Spojování – použijte pájení nebo mechanické spojky vhodné pro automobilovou kabeláž.
- Izolace – zabalte spoj kvalitní izolační páskou nebo použijte smršťovací bužírku pro ochranu proti vlhkosti a korozi.
- Kontrola – proveďte měření kabeláže auta multimetr automobil pro ověření správného spojení a absence zkratu.
Tip: Častou chybou je nedostatečná izolace, která vede k opětovnému zkratu. Precizní oprava kabeláže auta je nezbytná pro spolehlivost celého systému.
Vliv vlhkosti a teploty na měření a stav automobilové kabeláže
Vlhkost zásadně snižuje izolační schopnost vodičů v automobilové kabeláži, což komplikuje přesné měření kabeláže auta a zvyšuje riziko zkratů. Vyšší teplota navíc zrychluje stárnutí kabelů, urychluje degradaci izolace a může vést k poruchám elektroinstalace. Pro správnou diagnostiku zkratu automobilu doporučuji provádět měření kabeláže v suchém prostředí při teplotě mezi 15 až 25 °C.
- Vyhněte se měření za vysoké vlhkosti, která může způsobit falešné výsledky při lokalizaci přerušení vodičů.
- Používejte multimetr automobil s vhodnou citlivostí pro přesnou kontrolu zkratů.
- Při opravě kabeláže auta vždy zkontrolujte stav izolace, zejména po vystavení vysokým teplotám.
Jak správně měřit kabely v autě na zkrat a přerušení
Pro spolehlivou lokalizaci přerušených vodičů v automobilové kabeláži je klíčové eliminovat vliv vlhkosti a provádět měření za stabilních teplotních podmínek.
Pokročilé metody diagnostiky zkratů v automobilu
Pokročilé diagnostické metody výrazně usnadňují lokalizaci přerušených vodičů a odhalení zkratů v automobilové kabeláži. Moderní přístroje zvyšují přesnost diagnostiky a pomáhají při efektivní opravě kabeláže auta.
Tester kabelů Voltcraft KT-600
Tester kabelů Voltcraft KT-600 umožňuje měření délky kabelu až do 3 km a přesně lokalizuje přerušení vodičů v automobilové elektroinstalaci. Tento tester kabelů je nezbytný pro rychlou diagnostiku zkratu a lokalizaci přerušení vodičů ve svazku kabeláže auta.
Signální rekordér a analýza signálu
Signální rekordér TEXVIK ve spojení s osciloskopem zvyšuje přesnost diagnostiky automobilové kabeláže. Analýza signálu pomáhá odhalit skryté zkraty a poruchy, které běžný multimetr automobil nezachytí. Tento přístup zajišťuje detailní kontrolu zkratů v automobilové kabeláži a usnadňuje následnou opravu kabeláže auta.
Tip: Pro efektivní diagnostiku doporučuji kombinovat měření kabeláže auta pomocí testeru kabelů s analýzou signálu, čímž se minimalizuje riziko opomenutí skrytých problémů.
Častou chybou je spoléhání se pouze na multimetr automobil, který nepokrývá všechny druhy zkratů.
Diagnostika zkratu automobilových vodičů se hodí zejména profesionálním servisům a náročným uživatelům, méně vhodná je pro rychlé domácí opravy bez specializovaných přístrojů.
Časté dotazy
Jak zjistit, kde je přerušený kabel v automobilu?
Použijte multimetr v režimu vytáčení, připojte sondy na oba konce vodiče a sledujte zvukový signál a hodnotu na displeji, která indikuje přerušení.
Jak najít poškozený kabel bez demontáže svazku?
Signální rekordér TEXVIK umožňuje lokalizovat přerušení vodiče uvnitř svazků kabeláže bez nutnosti demontáže.
Jak proměřit automobilové vodiče pro zkrat?
Odpojte kabel od spotřebiče, vyjměte žárovku a pomocí multimetru změřte spojení mezi nulovým vodičem a koncem drátu; zvukový signál znamená zkrat.
Jaký je vliv vlhkosti na měření kabeláže v autě?
Vlhkost snižuje izolační schopnost vodičů a může zkreslit výsledky měření; měření provádějte v suchém prostředí.
Jaké bezpečnostní opatření je nutné dodržet při kontrole kabeláže auta?
Vždy vypněte baterii vozidla, používejte izolované nástroje a ochranné pomůcky jako rukavice a brýle.
Jaký přístroj je vhodný pro měření délky kabelu v autě?
Tester kabelů Voltcraft KT-600 měří délku kabelu až do 3 km a pomáhá odhalit přerušení vodičů.
Jak opravit přerušený vodič v automobilové kabeláži?
Odizolujte poškozený konec, spojte vodiče pájením nebo svorkami, izolujte smršťovací bužírkou a ověřte spoj měřením kontinuity.
Jak nastavit multimetr pro testování vodičů v autě?
Přepněte multimetr do režimu měření odporu nebo vytáčení, zapojte černý kabel do COM a červený do Ω.
Jak funguje detektor Voltcraft LSG-10?
Detekuje vodiče a kovové prvky do hloubky až 2 metrů při střídavém napětí do 300 V s akustickou a vizuální indikací.
Proč je důležitá kontrola izolace vodičů megohmmetrem?
Kontrola izolace megohmmetrem pomáhá předcházet zkratům a poruchám v automobilové elektroinstalaci.
Jak lze lokalizovat přerušený vodič pomocí zkušebního světla v automobilové kabeláži?
Použijte zkušební světlo k postupnému ověřování napětí podél vodiče; pokud světlo zhasne, přerušení je těsně před tímto bodem.
Jak identifikovat zkrat v automobilové kabeláži pomocí pojistek?
Zkontrolujte pojistky, zda jsou přepálené; přepálená pojistka často signalizuje zkrat v příslušném okruhu.
