Správné seřízení ventilů motoru zajistí optimální výkon a prodlouží životnost vašeho auta. Nastavení ventilové vůle patří mezi základní úkony údržby, které ovlivňují chod ventilového rozvodu i spotřebu paliva. Naučíte se, jak na to efektivně a bez zbytečných komplikací.
💡 Klíčové informace
- Ventilová vůle musí být přesná, například sací ventil 0,05-0,10 mm a výfukový 0,06-0,12 mm podle typu motoru.
- Správné seřízení ventilů zajišťuje tichý chod motoru a optimální výkon bez zbytečných emisí.
- Pro seřízení ventilů potřebujete listové měrky, klíče 9-17 mm, plochý šroubovák a momentový klíč s utahovacím momentem 7-25 Nm.
- Seřízení ventilů provádějte na studeném motoru, který je v horní úvrať (TDC) kompresního zdvihu.
- Nesprávné nastavení ventilů vede k hlučnému chodu motoru, ztrátě výkonu a riziku poškození ventilů.
Jak správně změřit a nastavit ventilovou vůli u auta
Správné nastavení ventilové vůle u auta je klíčové pro bezchybné fungování ventilového rozvodu a optimální výkon motoru. Ventilová vůle představuje mezeru mezi vahadlem a ventilem, která kompenzuje tepelnou roztažnost a zabraňuje poškození komponentů. Správné seřízení ventilů motoru vyžaduje přesné měření pomocí listové měrky a následné nastavení podle doporučených hodnot, které se pohybují mezi 0,05 až 0,12 mm.
Co je ventilová vůle a proč je důležitá
Ventilová vůle je malý prostor mezi vahadlem a ventilem, který umožňuje kompenzaci tepelné roztažnosti během provozu motoru. Bez této vůle by ventily mohly být při zahřátí příliš sevřené, což způsobuje jejich předčasné opotřebení nebo poškození. Sací ventily mají obvykle menší ventilovou vůli (okolo 0,05-0,08 mm), zatímco výfukové ventily vyžadují větší vůli (0,10-0,12 mm), protože pracují při vyšších teplotách.
Jak správně měřit ventilovou vůli
Měření ventilové vůle se provádí na studeném motoru, kdy jsou všechny součásti v základním stavu bez tepelné roztažnosti. Motor nastavte do horní úvrať (TDC) příslušného válce, aby byl ventil v klidové poloze. Pomocí listové měrky postupně zkoušejte různé tloušťky, dokud nenajdete správnou mez, která lehce klade odpor při průchodu mezi vahadlem a ventilem.
Jak nastavit ventilovou vůli správně
Nastavení ventilové vůle provedete povolením kontramatky na šroubku nastavení a posunutím šroubku tak, aby vůle odpovídala doporučené hodnotě. Po správném nastavení utáhněte kontramatku s utahovacím momentem 7-9 Nm, aby nedošlo k poškození závitu a zajištění stability nastavení. Po dokončení doporučuji znovu změřit vůli, aby bylo potvrzeno přesné seřízení.
Kdy a jak často je potřeba ventily seřizovat
Intervaly kontroly a seřízení ventilů u motoru závisí především na typu motoru a provozních podmínkách, ve kterých vozidlo jezdí. Pravidelná kontrola ventilové vůle a přesné nastavení ventilů pomáhá zachovat optimální výkon motoru a snižovat emise. Následující podkapitoly vysvětlí, jak často je potřeba seřizovat ventily u motoru a jak poznat správný čas pro jejich seřízení.
Optimální intervaly pro seřízení ventilů podle typu motoru
Seřízení ventilů motoru by mělo probíhat v intervalech od 20 000 do 40 000 kilometrů, což závisí na konkrétním typu motoru i jízdních podmínkách. U benzinových motorů je doporučený interval seřízení ventilů přibližně 30 000 km, zatímco dieselové motory obvykle vyžadují delší interval až kolem 40 000 km kvůli odlišnému ventilovému rozvodu a konstrukci. Víceventilové motory mohou mít intervaly ještě specifikovanější podle výrobce, proto je vhodné měřit ventilovou vůli listovou měrkou pravidelně podle servisního manuálu. Náročnější jízdní podmínky, například městský provoz s častým startováním, mohou interval zkrátit.
| Typ motoru | Doporučený interval seřízení ventilů | Poznámka |
|---|---|---|
| Benzinový motor | cca 30 000 km | Častější kontrola u sportovních vozů |
| Dieselový motor | až 40 000 km | Delší interval kvůli robustní konstrukci |
| Víceventilový motor | Podle výrobce, obvykle 20 000-40 000 km | Nutnost přesného měření ventilové vůle |
Jak poznat, že je čas na seřízení ventilů?
Hlučný chod motoru spojený s klepáním ventilů je nejčastějším příznakem nesprávně nastavených ventilových vůlí. Pokles výkonu motoru a zvýšená spotřeba paliva rovněž signalizují potřebu kontroly ventilového rozvodu. Měření ventilové vůle listovou měrkou by mělo být součástí pravidelné údržby, zvláště pokud zaznamenáte tyto příznaky před plánovaným intervalem. Nezapomeňte, že zanedbání správného seřízení ventilů může vést k trvalému poškození motoru a vyšším emisím.
Tip: Častá chyba je vynechání pravidelné kontroly ventilů při provozu v náročných podmínkách, což zkracuje životnost motoru a zhoršuje jeho parametry.

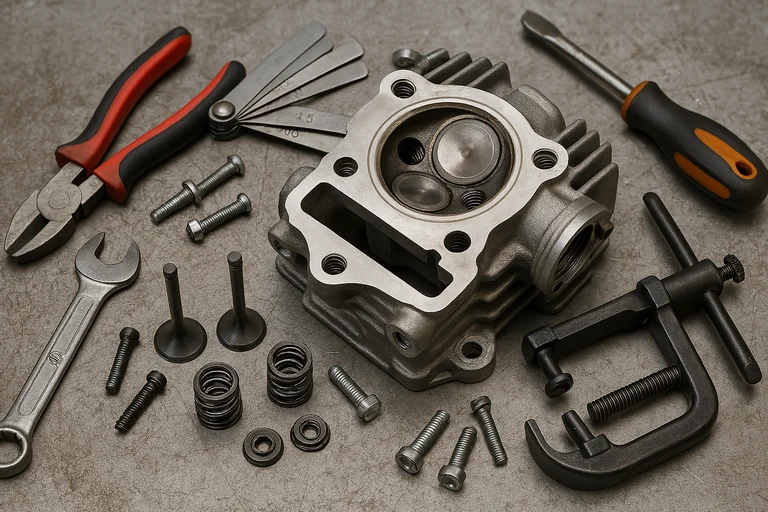

Jaké nástroje a pomůcky jsou potřeba pro seřízení ventilů
Pro správné a efektivní seřízení ventilů u auta jsou nezbytné přesné nástroje, které zajistí správné nastavení ventilové vůle a plynulý chod ventilového rozvodu. Základním nástrojem je listová měrka, která slouží k přesnému měření ventilové vůle mezi ventilovým sedlem a vačkovým hřídelem. K utahování a povolování šroubů ventilů jsou potřeba klíče v rozmezí 9 mm až 17 mm a plochý šroubovák pro nastavení matic. Pro zajištění správného utahovacího momentu doporučuji použít momentový klíč s rozsahem 7-25 Nm, který zabrání poškození závitů.
Jaké nástroje potřebuji pro seřízení ventilů u auta
- Listová měrka pro měření ventilové vůle
- Klíče 9-17 mm pro úpravu šroubů ventilů
- Plochý šroubovák pro nastavení seřizovacích matic
- Momentový klíč pro přesný utahovací moment
- Mazadlo na závity a pohyblivé části pro hladký chod
Tip: Při výběru nástrojů volte kvalitní a přesné pomůcky, abyste minimalizovali riziko nesprávného nastavení ventilů motoru a následného snížení výkonu motoru nebo zvýšení emisí. Doba seřízení ventilů auta závisí na zkušenosti a správném vybavení, obvykle trvá 30 až 60 minut.
Postup seřízení ventilů krok za krokem
Pro správné a efektivní seřízení ventilů u auta je třeba postupovat systematicky a přesně. Následující kroky popisují, jak nastavit ventilové vůle krok za krokem, aby ventilový rozvod fungoval bezchybně a motor si zachoval optimální výkon.
Příprava a demontáž
Nejprve odstraňte kryt ventilů a svíčku motoru, což umožní snadný přístup k ventilovému rozvodu a zároveň usnadní otočení klikové hřídele. Při demontáži zachovejte pořádek a ujistěte se, že motor je studený, protože horké součásti by mohly způsobit popáleniny. Správná příprava je základem přesného měření ventilové vůle.
Nastavení motoru na horní úvrať (TDC)
Pomocí vhodného klíče na klikovou hřídel otočte motor tak, aby se píst prvního válce dostal do horní úvrati kompresního zdvihu (TDC). Tento bod je klíčový pro správné měření ventilové vůle, protože ventily musí být v klidové poloze. Nesprávné nastavení TDC je častá chyba, která vede k nepřesnostem v dalším postupu.
Měření a nastavení ventilové vůle
Použijte listovou měrku k pečlivému změření vůle mezi vačkou a ventilovým šroubkem. Pokud je vůle mimo doporučený rozsah, upravte ji otočením šroubku nastavení a následným utažením kontramatky, která fixuje nastavení. Po utažení proveďte opětovné měření, abyste potvrdili správnou hodnotu. Tento proces opakujte u všech ventilů podle výrobního předpisu.
- Demontáž krytů – odstraňte kryt ventilů a svíčku motoru pro přístup k ventilovému rozvodu
- Otočení motoru na TDC – pomocí klíče nastavte píst v horní úvrať kompresního zdvihu
- Měření vůle – změřte ventilovou vůli listovou měrkou přesně dle specifikace
- Nastavení ventilů – upravte vůli šroubkem a utáhněte kontramatku pro fixaci
- Kontrola – zopakujte měření pro ověření správného nastavení
Doba seřízení ventilů auta obvykle trvá 1 až 2 hodiny v závislosti na typu motoru a zkušenosti mechanika. Tento postup je vhodný pro většinu osobních vozidel, zatímco například seřízení ventilů na pitbike 125 může vyžadovat odlišné nástroje a techniku.
Doporučené hodnoty ventilové vůle pro různé typy motorů
Doporučené hodnoty ventilové vůle se liší podle typu motoru a jeho konstrukce. U běžných osobních automobilů jsou sací ventily nastavovány na 0,05-0,10 mm a výfukové ventily na 0,06-0,12 mm. Víceventilové motory vyžadují přesnější seřízení, protože každý ventil pracuje s odlišnými požadavky na prostor pro tepelnou roztažnost. Dieselové motory mají obvykle větší ventilové vůle kvůli vyšším pracovním teplotám a tlakům.
Tabulka přehledně ukazuje doporučené hodnoty ventilové vůle pro nejčastější typy motorů:
| Typ motoru | Sací ventil (mm) | Výfukový ventil (mm) |
|---|---|---|
| Běžný 4válcový benzín | 0,05-0,10 | 0,06-0,12 |
| Víceventilový motor | 0,08-0,12 | 0,10-0,15 |
| Dieselový motor | 0,10-0,15 | 0,12-0,18 |
Jak nastavit ventilové vůle krok za krokem
Pro správné nastavení ventilů u 4válcového Zetoru či návod na seřízení ventilů u 6válcového motoru je klíčové přesné měření ventilové vůle s pomocí listové měrky. Ventilový rozvod musí být v klidové poloze, aby se zabránilo chybám při měření. Na co si dát pozor: častou chybou je nesprávný utahovací moment při montáži, což ovlivňuje přesnost nastavení. Pro koho se seřízení hodí: spíše pro majitele starších nebo víceventilových motorů, u moderních motorů s hydraulickými zdvihátky je potřeba méně častá korekce.
Jak poznat nesprávně seřízené ventily a možné následky
Nesprávné seřízení ventilů motoru se projevuje několika konkrétními příznaky, které lze změřit a pozorovat. Hlučnost motoru, často popisovaná jako klepání nebo cinkání, signalizuje příliš velkou ventilovou vůli, zatímco příliš malá vůle vede k neuzavření ventilů, což způsobuje ztrátu komprese a přehřívání. Nesprávné nastavení ventilů snižuje výkon motoru v průměru o 5-10 % a zvyšuje spotřebu paliva až o 7 %, protože ventilový rozvod nefunguje optimálně.
Dalším závažným důsledkem jsou zpětné výbuchy ve spalovací komoře, které vznikají při opožděném uzavření výfukového ventilu. Tyto výbuchy mohou vést k poškození výfukového ventilu nebo hlavy válců. Pokud se měření ventilové vůle neprovádí pravidelně (doporučený interval je 15 000 až 30 000 km) a přesně pomocí listové měrky, hrozí mechanické poškození ventilů, vahadel a dalších částí ventilového rozvodu, což výrazně zvyšuje náklady na opravu.
- Hlučnost motoru při volnoběhu i zátěži, typická pro vůli nad 0,15 mm
- Ztráta výkonu a horší akcelerace kvůli neoptimálnímu otevírání ventilů
- Zvýšená spotřeba paliva o 5-7 % v důsledku nesprávného spalování
- Zpětné výbuchy a nepravidelný chod motoru signalizující netěsnost ventilů
- Riziko prasknutí nebo propálení ventilů při malé vůli pod 0,05 mm
Jak poznat, že ventily jsou špatně seřízené
Správné nastavení ventilové vůle u automobilového motoru se provádí měřením listovou měrkou na studeném motoru v horní úvrať (TDC). Doporučené hodnoty vůle se liší podle typu ventilu – sací ventily mají obvykle vůli 0,10-0,15 mm, výfukové ventily 0,15-0,20 mm. Nedodržení těchto hodnot vede k hlučnému chodu motoru a zvýšeným emisím, což může způsobit i neúspěšný technický kontrolní měření emisí.
Pravidelné seřízení ventilů motoru je nezbytné pro udržení optimálního výkonu, snížení emisí a prodloužení životnosti ventilového rozvodu. Seřízení ventilů se doporučuje provádět podle výrobce vozidla, obvykle každých 15 000 až 30 000 km. U motorů s rozvodem OHV nebo OHC je správné nastavení ventilové vůle klíčové pro správnou funkci vačkového hřídele a celého rozvodu.
Tip: Častou chybou je použití nevhodné měrky nebo měření na teplém motoru, což vede k nepřesným výsledkům a nesprávnému nastavení ventilů. Proto se měření provádí vždy na studeném motoru, ideálně po několika hodinách odstavení.
Správné seřízení ventilů se hodí zejména u starších automobilů s mechanickým ventilovým rozvodem. Naopak u moderních motorů s hydraulickými zdvihátky ventilů (bez nutnosti nastavování vůle) není manuální seřízení potřeba.
Bezpečnostní opatření při seřizování ventilů
Při seřizování ventilů u auta je nezbytné dodržovat základní bezpečnostní opatření, která ochrání vás i motor. Prvním krokem v návodu na efektivní seřízení ventilů u auta je vždy pracovat na studeném motoru, aby nedošlo k popáleninám od horkých součástí ventilového rozvodu. Dalším klíčovým bodem je zajištění vozidla proti pohybu – zabráníte tak nečekanému roztočení motoru nebo posunutí auta během měření ventilové vůle a nastavování ventilů.
Bezpečnostní opatření zahrnují:
- Použití ochranných rukavic, které chrání ruce před škrábanci a kontaktem s motorovým olejem
- Práci výhradně na studeném motoru, ideálně po několika hodinách odstavení
- Pevné zajištění vozidla pomocí ruční brzdy a podložek pod kola
- Využití správných nástrojů, například listové měrky pro přesné měření ventilové vůle
Jak postupovat při seřizování ventilů motoru
Doba seřízení ventilů auta závisí na zkušenostech a stavu motoru, ale obvykle trvá kolem 1 až 2 hodin. Dodržení bezpečnostních opatření výrazně zrychlí a zpřesní celý proces.
Vliv seřízení ventilů na výkon, spotřebu a emise
Správné seřízení ventilů motoru přímo ovlivňuje výkon motoru, spotřebu paliva a také plnění přísných emisních norem Euro 6 a vyšších. Přesné nastavení ventilové vůle zajišťuje optimální chod ventilového rozvodu, což vede k lepšímu spalování směsi a efektivnějšímu využití paliva. Nesprávně nastavené ventily mohou snížit výkon až o 10 % a zároveň zvýšit spotřebu paliva o 3-5 %. Navíc špatná ventilová vůle zhoršuje emise, což komplikuje dodržení emisních limitů.
Pro efektivní seřízení ventilů u auta je klíčové pravidelné měření ventilové vůle pomocí listové měrky a dodržení doporučeného intervalu seřízení.
- Správné seřízení ventilů zvyšuje výkon motoru a prodlužuje jeho životnost
- Přesné nastavení ventilové vůle snižuje spotřebu paliva až o 5 %
- Kvalitní seřízení ventilů pomáhá plnit emisní normy Euro 6 bez komplikací
Tipy pro správné a přesné seřízení ventilů auta
Věnujte pozornost správnému pořadí seřizování ventilů a použijte doporučený utahovací moment šroubů. Čas na seřízení ventilů motoru se liší podle výrobce, běžně se pohybuje kolem 20 000 až 40 000 km. Dodržování těchto zásad zaručí optimální výkon i nízké emise.
Časté dotazy
Jak často je potřeba kontrolovat ventilovou vůli u osobního auta?
Doporučený interval kontroly ventilů je mezi 20 000 až 40 000 km v závislosti na typu motoru a provozních podmínkách.
Jaký je správný postup při nastavování ventilové vůle?
Postupuje se tak, že motor je na horní úvrať (TDC), vůle se měří listovou měrkou a nastavuje se šroubkem, který se poté zajistí kontramatkou utaženou na 7-9 Nm.
Co se stane, když jsou ventily nastaveny příliš těsně?
Příliš malá ventilová vůle může způsobit neuzavření ventilu, přehřívání a riziko prasknutí ventilu.
Jaké nástroje potřebuji k seřízení ventilů u auta?
Potřebujete listové měrky, klíče (9-17 mm), plochý šroubovák a momentový klíč s utahovacím momentem 7-25 Nm.
Jak poznám, že jsou ventily nesprávně seřízené?
Příznaky jsou hlučný chod motoru (klepání), ztráta výkonu, zvýšená spotřeba paliva a zpětné výbuchy ve výfukovém potrubí.
Jak dlouho trvá seřízení ventilů u auta?
Celý proces seřízení ventilů trvá obvykle 1 až 2 hodiny v závislosti na typu motoru a zkušenostech mechanika.
Je možné seřízení ventilů provést svépomocí?
Ano, za předpokladu, že máte správné nástroje, znalosti postupu a dodržujete bezpečnostní opatření.
Jaké jsou doporučené hodnoty ventilové vůle pro víceventilové motory?
Pro víceventilové motory se doporučuje sací ventil 0,05-0,08 mm a výfukový ventil 0,06-0,10 mm.
Jak ovlivňuje nesprávné seřízení ventilů emise vozidla?
Nesprávné seřízení může zvýšit emise až o několik procent a přispět k nesplnění emisních norem Euro 6 a vyšších.
Jaká bezpečnostní opatření platí při seřizování ventilů?
Používejte ochranné rukavice, pracujte na studeném motoru a zajistěte vozidlo proti pohybu, abyste předešli úrazům.
Jaké je správné pořadí seřizování ventilů u čtyřválcového motoru?
Správné pořadí seřizování ventilů je podle zapalovacího pořadí motoru, například 1-3-4-2, aby bylo zajištěno rovnoměrné nastavení a správná funkce motoru.
Kdy je ideální čas nastavit ventilové vůle po výměně oleje?
Ventilové vůle je vhodné kontrolovat a případně nastavovat po ujetí přibližně 1000 km od výměny oleje, kdy je motor již dostatečně zahřátý a olej rozprostřen.
