Seřízení ventilů motoru je klíčové pro správnou funkci spalovacího procesu a ochranu motoru před předčasným opotřebením. Správná ventilová vůle zajišťuje optimální těsnění a efektivní pohyb ventilů, což ovlivňuje výkon i spotřebu paliva. Údržba se liší podle typu zdvihátek – mechanická vyžaduje pravidelnou kontrolu, zatímco hydraulická nabízí automatickou kompenzaci vůle.
Podstata v kostce
- Ventilová vůle je klíčová mezera mezi ventilem a ovládacím mechanizmem, která ovlivňuje výkon motoru.
- Příliš velká vůle způsobuje hlučný chod a ztrátu výkonu, příliš malá může vést ke spálení ventilu.
- Doporučené hodnoty vůle u čínských 4-taktních motorů jsou např. u pitbike 110cc sací 0,05-0,06 mm a výfuk 0,06-0,07 mm.
- Seřízení ventilů se provádí na studeném motoru v poloze horní úvratě kompresního zdvihu, měření se provádí spárovými měrkami.
- Interval seřízení ventilů u mechanických zdvihátek je obvykle 32 000-65 000 km, proces trvá 2-4 hodiny.
Význam ventilové vůle a proč je správné seřízení klíčové
Ventilová vůle je přesná mezera mezi vačkovým hřídelem nebo zdvihátkem a ventilem, která umožňuje správné otevírání a zavírání ventilů motoru. Tato vůle kompenzuje tepelnou roztažnost kovových součástí během provozu a zajišťuje optimální výkon motoru. Nesprávné nastavení ventilové vůle způsobuje hlučný chod motoru, snížení výkonu a v krajních případech může vést ke spálení ventilu.
Proč se seřizují ventily?
Seřízení ventilů motoru je klíčové, protože ventilová vůle vyrovnává tepelnou roztažnost materiálů v motoru a zajišťuje přesné funkce ventilového rozvodu. Pokud je vůle příliš malá, ventily se mohou nedostatečně zavírat, což způsobuje ztrátu komprese a riziko poškození ventilu, například jeho spálení. Naopak příliš velká vůle vede k hlučnému chodu motoru a nadměrnému opotřebení mechanických zdvihátek. Pravidelné seřízení udržuje výkon motoru na požadované úrovni a prodlužuje životnost jeho součástí.
Jak se seřizují ventily?
Seřízení ventilů začíná měřením ventilové vůle pomocí měrek mezi vačkovým hřídelem nebo zdvihátkem a ventilovým čepem. Následně se upravuje nastavení šroubu nebo podložek tak, aby vůle odpovídala doporučeným hodnotám výrobce. Při práci je třeba nastavit klikový hřídel do horní úvrati (TDC) na příslušném válci a zabezpečit kontramatku proti povolení. Demontáž krytu ventilů je nutná pro přístup k seřizovacím prvkům. Celý postup trvá obvykle 2 až 4 hodiny v závislosti na konstrukci motoru.
| Činnost | Nástroje | Doporučená doba provedení |
|---|---|---|
| Měření ventilové vůle | Měrky, klíč na kontramatku | Každých 15 000 až 30 000 km dle servisu |
| Nastavení ventilů | Šroubovák, klíč | Při každé kontrole nebo při hlučném chodu |
| Kontrola utahování | Momentový klíč | Po nastavení každého ventilu |
- Tip: Při měření ventilové vůle u motorů s hydraulickými zdvihátky je třeba počítat s tím, že vůle se nemusí nastavovat manuálně, ale jejich funkci ovlivňuje stav zdvihátek.
- Častá chyba: Nedostatečné utažení kontramatky po nastavení ventilů vede k postupnému změnění vůle během jízdy a může způsobit vážné poškození motoru.
Doporučené hodnoty ventilové vůle a rozdíly mezi sacími a výfukovými ventily
Doporučené hodnoty ventilové vůle u sacích a výfukových ventilů se liší kvůli rozdílným pracovním teplotám a tlakům v motoru. Sací ventil, který pracuje při nižších teplotách, vyžaduje menší vůli, aby zajistil těsnost a efektivní plnění válce směsí. Výfukový ventil má naopak větší vůli, díky čemuž se kompenzuje jeho větší tepelná roztažnost. U 4-taktních motorů, například u pitbike motorů s objemy 110cc a 125cc, se doporučené hodnoty ventilové vůle pohybují od 0,05 do 0,10 mm u sacích ventilů a od 0,06 do 0,12 mm u výfukových ventilů.
Pro správné seřízení ventilů motoru je klíčové přesné měření vůle mezi ventilovým hřídelem a zdvihátkem, což může zahrnovat mechanická nebo hydraulická zdvihátka. Servisní intervaly ventilů obvykle vyžadují pravidelné kontroly a nastavení, aby se zabránilo poškození a ztrátě výkonu motoru. Jak nastavit ventilové vůle krok za krokem, znamená nejprve správné umístění motoru do horní úvrati komprese, následné přesné měření vůle mikrometrem nebo měrkou a nakonec úpravu podle hodnot tabulky.
| Typ motoru | Sací ventil (mm) | Výfukový ventil (mm) |
|---|---|---|
| Pitbike 110cc | 0,05-0,08 | 0,06-0,10 |
| Pitbike 125cc | 0,06-0,10 | 0,07-0,12 |
| Standardní 4-taktní | 0,05-0,10 | 0,06-0,12 |
Jak správně změřit a nastavit ventilové vůle
Při seřízení ventilů motoru doporučuji používat vhodné měřicí nástroje a dodržovat servisní intervaly ventilů, které výrobce uvádí. Rozdíly v seřízení ventilů u jednoválce a víceválce spočívají zejména v počtu ventilů a přístupu k nim, ale zásady měření vůle a jejich nastavování zůstávají obdobné.
Postup a metody seřízení ventilů krok za krokem
Seřízení ventilů patří k důležitým zásahům v údržbě motoru, které ovlivňují jeho výkon i životnost. Následující postup popisuje, jak správně nastavit ventilovou vůli krok za krokem pomocí spárových měrek na studeném motoru.

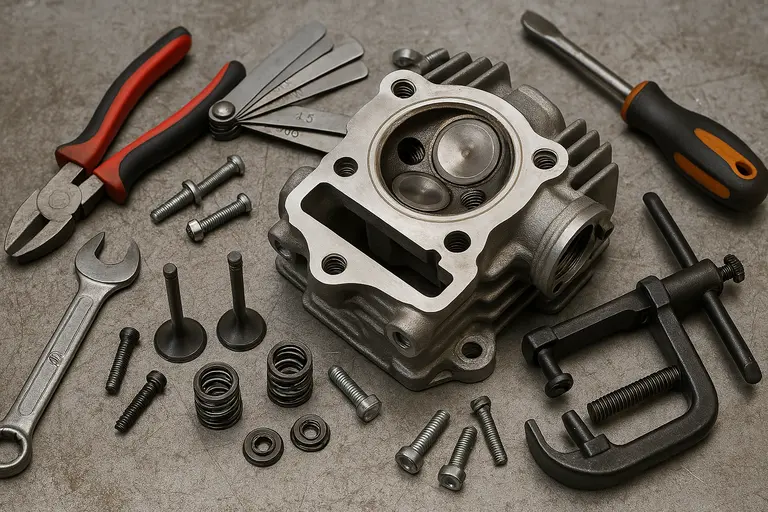

Příprava motoru k seřízení ventilů
Motor musí být studený, ideálně po přesnocování, aby se zabránilo nepřesnostem při měření ventilové vůle. Nejprve demontujte kryt ventilů a vyjměte zapalovací svíčku, což usnadní otáčení klikového hřídele a přesné nastavení do horní úvrati (TDC).
Měření ventilové vůle spárovými měrkami
Ventilová vůle se měří spárovými měrkami vloženými mezi ventil a vahadlo nebo zdvihátko. Měrka by měla projít s mírným odporem, což signalizuje správnou vůli. U motorů s mechanickými zdvihátky se měření a nastavení provádí přímo, u hydraulických zdvihátek bývá vůle nastavena automaticky, ale i tak je nutné servisní intervaly ventilů dodržovat.
Seřízení a kontrola ventilové vůle
Pokud je vůle mimo doporučený rozsah, povolte kontramatku a pomocí šroubu seřízení nastavte správnou hodnotu. Poté kontramatku pevně utáhněte a znovu změřte vůli pro kontrolu přesnosti. Častou chybou je nedostatečné dotažení kontramatky, které může vést k rozladění ventilového rozvodu během jízdy.
- Připravte motor – zajistěte studený motor s demontovanými kryty a vyjmutou zapalovací svíčkou

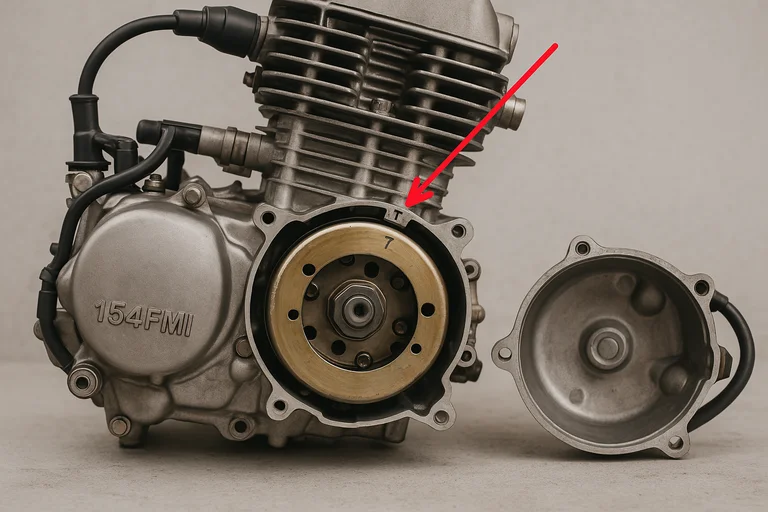

- Nastavte klikový hřídel – otočte do horní úvrati kompresního zdvihu (TDC) válce, jehož ventily seřizujete
- Změřte vůli – vložte spárové měrky mezi ventil a vahadlo, hodnotu porovnejte s doporučenými normami
- Seřiďte ventily – při nesprávné vůli povolte kontramatku, nastavte šroubem správnou vůli a kontramatku utáhněte
- Ověřte nastavení – znovu změřte ventilovou vůli pro potvrzení správného seřízení
Tip: Metody seřízení ventilů motoru se liší podle typu zdvihátek a konstrukce motoru, proto respektujte technické údaje konkrétního modelu, například u 3válcového motoru Zetor se postup mírně liší.
Údržba ventilového rozvodu a servisní intervaly
Pravidelná údržba ventilů je klíčová pro správnou funkci motoru a jeho dlouhou životnost. Ventilová vůle by se měla měřit zhruba po 8-10 hodinách provozu, což umožňuje včas odhalit odchylky, které mohou ovlivnit výkon motoru. Seřízení ventilů motoru u mechanických zdvihátek se obvykle provádí každých 32 000 až 65 000 km, přičemž přesné servisní intervaly ventilů závisí na typu motoru a výrobci.
Součástí údržby ventilového rozvodu je také správné mazání, které snižuje opotřebení ventilů a zdvihátek. Záběh motoru po seřízení pomáhá stabilizovat nové nastavení vůle a podporuje optimální chod motoru. Pro správné seřízení je třeba přesné měření vůle, které zajistí ideální funkci ventilů a zabrání poškození motoru.
Jak se liší seřízení ventilů u jednoválce a víceválce
| Typ motoru | Interval měření vůle | Interval seřízení ventilů | Typ zdvihátek |
|---|---|---|---|
| Jednoválec | po 8-10 hodinách | 32 000-50 000 km | Mechanická i hydraulická |
| Víceválcový motor | po 8-10 hodinách | 40 000-65 000 km | Převážně mechanická |
| Moderní motory s hydraulikou | nepřetržitě automaticky | Vyžadují méně častou kontrolu | Hydraulická |
Časté chyby a důsledky nesprávného seřízení ventilů
Nesprávné seřízení ventilů motoru patří mezi hlavní příčiny hlučnosti motoru, ztráty výkonu a zvýšeného opotřebení rozvodového mechanismu. Chybné měření ventilové vůle, které nezohledňuje teplotní roztažnost mechanických nebo hydraulických zdvihátek, vede k nesprávnému nastavení ventilů a následnému přehřívání ventilových sedel. To může způsobit spálení ventilu, ztrátu komprese a výrazné zkrácení životnosti motoru. Častou chybou je také nesprávné utažení kontramatky – nedodržení doporučeného utahovacího momentu 7-9 Nm u M6 – M8 šroubů často vede k deformaci ventilového rozvodu nebo k uvolnění ventilů během provozu.
Nejčastější chyby při seřizování ventilů v motoru
- Měření ventilové vůle na teplém motoru místo na studeném, kdy jsou hodnoty vůle definovány výrobcem
- Ignorování rozdílů v nastavení mezi mechanickými zdvihátky (vůle 0,254-0,508 mm) a hydraulickými zdvihátky, které vyžadují jiný přístup
- Použití nesprávné spárové měrky bez mírného odporu, což vede k nepřesnému určení vůle
- Nedodržení servisních intervalů ventilů, typicky 32 000-65 000 km u mechanických zdvihátek, což zvyšuje riziko poškození
- Nesprávné utažení kontramatky – příliš slabý moment způsobuje uvolnění, příliš silný deformuje závity nebo ventilové sedlo
- Vynechání kontrolního seřízení po zahřátí motoru, kdy se vůle může změnit vlivem tepelné roztažnosti
Tip: Pro správné seřízení ventilů motoru vždy měřte vůli na studeném motoru v horní úvrati kompresního zdvihu, používejte spárové měrky s mírným odporem a utahujte kontramatky doporučeným momentem 7-9 Nm. Pravidelná kontrola a seřízení ventilové vůle v intervalech podle typu motoru výrazně prodlužuje životnost motoru a předchází nákladným opravám.
Specifika seřízení ventilů u mechanických a hydraulických zdvihátek
Seřízení ventilů v motoru vyžaduje odlišný přístup podle typu zdvihátek, která ovlivňují nastavení ventilové vůle. Správné měření a údržba ventilů závisí na pochopení principů mechanických a hydraulických zdvihátek a vlivu teploty motoru na přesnost seřízení.
Mechanická zdvihátka a jejich seřízení
Mechanická zdvihátka vyžadují pravidelné seřízení ventilové vůle v rozmezí 0,254 až 0,508 mm (0,010-0,014 palce). Přesné nastavení je klíčové pro optimální funkci ventilového rozvodu a prevenci poškození motoru. Servisní intervaly ventilů u mechanických zdvihátek bývají obvykle mezi 10 000 a 20 000 km v závislosti na modelu motoru.
Hydraulická zdvihátka a automatická kompenzace
Hydraulická zdvihátka obsahují automatický kompenzační mechanismus, který eliminuje potřebu pravidelného seřizování ventilů. Tento systém udržuje konstantní ventilovou vůli a snižuje servisní nároky, čímž prodlužuje intervaly údržby a zlepšuje spolehlivost motoru.
Vliv teploty motoru na ventilovou vůli
Teplota motoru výrazně ovlivňuje velikost ventilové vůle kvůli tepelné roztažnosti kovových součástí. Během provozu může vůle měnit hodnotu o desítky setin milimetru, proto se měření a seřízení ventilů motoru doporučuje provádět na studeném motoru pro přesné výsledky.
Tip: Nejčastější chyby při seřizování ventilů v motoru zahrnují měření na teplém motoru a nedodržení předepsaných hodnot vůle, což může vést k nadměrnému opotřebení ventilového rozvodu. Provoz s hydraulickými zdvihátky je vhodný pro řidiče preferující nižší nároky na údržbu, zatímco mechanická zdvihátka vyhovují těm, kdo chtějí mít pravidelnou kontrolu a možnost přesného nastavení.
Časté dotazy
Jak často je potřeba kontrolovat ventilovou vůli?
Ventilovou vůli se doporučuje kontrolovat po každých 8-10 hodinách provozu nebo v intervalech 32 000-65 000 km u mechanických zdvihátek.
Proč je důležité seřizovat ventily v motoru?
Správné seřízení ventilů zajišťuje tichý chod motoru, plný výkon a zabraňuje poškození ventilů a sedel.
Jak se měří ventilová vůle?
Vůle se měří spárovými měrkami mezi ventilem a vahadlem na studeném motoru v poloze horní úvratě kompresního zdvihu (TDC).
Co způsobuje příliš malá ventilová vůle?
Příliš malá vůle vede k nedokonalému zavírání ventilu, přehřívání, poškození sedla a spálení ventilu.
Jaký je rozdíl mezi mechanickými a hydraulickými zdvihátky?
Mechanická zdvihátka vyžadují pravidelné seřizování vůle 0,254-0,508 mm, hydraulická zdvihátka mají automatickou kompenzaci a méně údržby.
Kdy nastává střih ventilu?
Střih ventilu nastává, když ventil a píst se dotknou kvůli nesprávnému seřízení, což může vážně poškodit motor.
Jaké jsou doporučené hodnoty ventilové vůle u pitbike 110cc?
U pitbike 110cc je doporučená ventilová vůle 0,05-0,06 mm pro sací ventil a 0,06-0,07 mm pro výfukový ventil.
Jaké nástroje potřebuji pro seřízení ventilů?
Je potřeba mít spárové měrky, klíče na povolení kontramatky, šroubovák a případně momentový klíč pro dotažení.
Jaké jsou důsledky nesprávného utažení kontramatky?
Nesprávné utažení kontramatky může vést k uvolnění nastavení ventilové vůle a následnému poškození ventilů nebo hlučnosti motoru.
Jak ovlivňuje teplota motoru ventilovou vůli?
Teplota motoru mění ventilovou vůli v důsledku tepelné roztažnosti kovů, proto se měření provádí na studeném motoru.
Jaký je správný postup při seřizování ventilů krok za krokem?
Nejprve se motor nastaví do horní úvrati komprese na válci, poté se změřuje ventilová vůle a podle potřeby se nastavuje pomocí podložek nebo šroubů, vždy v pořadí od sacích po výfukové ventily.
Jaké jsou doporučené hodnoty ventilové vůle pro sací a výfukové ventily u běžného motoru?
Obvykle se doporučuje ventilová vůle 0,15 mm pro sací ventily a 0,20 mm pro výfukové ventily, ale hodnoty se mohou lišit podle typu motoru.
Jak často by měla probíhat údržba ventilového rozvodu v závislosti na provozu vozidla?
Doporučuje se kontrola a případné seřízení ventilů každých 20 000 až 30 000 km, případně podle doporučení výrobce vozidla.
Jaké jsou nejčastější chyby při seřizování ventilů a jaké mohou mít důsledky?
Mezi časté chyby patří nesprávné nastavení vůle, špatné utažení kontramatky nebo použití nevhodných nástrojů, což může vést k poškození ventilů nebo snížení výkonu motoru.
Jak ovlivňuje nesprávné nastavení ventilů spotřebu paliva a emise výfukových plynů?
Špatně seřízené ventily mohou způsobit zvýšenou spotřebu paliva až o 10 % a zvýšení emisí škodlivých plynů kvůli neefektivnímu spalování.
