Jak zjistit a efektivně opravit selhání snímače klikového hřídele

Selhání snímače klikového hřídele vede k nepravidelnému chodu motoru, obtížným startům nebo jeho úplnému zhasnutí během jízdy. Správná diagnostika snímače klikového hřídele a následná včasná výměna snímače klikového hřídele vám pomohou předejít poškození dalších součástí motoru a zajistí bezpečný provoz vašeho vozidla.

Jak poznat selhání snímače klikového hřídele a jeho hlavní příznaky

Snímač klikového hřídele je klíčovým komponentem pro synchronizaci vstřikování paliva a zapalování, proto jeho selhání vede k okamžitým problémům s chodem motoru. Mezi nejčastější příznaky selhání snímače klikového hřídele patří obtížné startování, náhlé zhasínání motoru za jízdy a rozsvícená kontrolka motoru na přístrojové desce.

Jaké jsou hlavní příznaky selhání snímače klikového hřídele?

Pokud hledáte odpověď na to, jak poznat poruchu snímače klikového hřídele, sledujte především chování motoru při startu a v zátěži. Selhání snímače klikového hřídele způsobuje těžké startování, protože řídicí jednotka motoru (ECU) nedostává přesné údaje o poloze pístů. Typickým projevem je také omezení otáček na hranici přibližně 3500 ot./min, čímž se motor přepne do nouzového režimu.

• Těžké startování motoru (dlouhé protáčení startéru).
• Náhlý výpadek zapalování nebo zhasnutí motoru.
• Omezení otáček motoru v zátěži.
• Rozsvícená kontrolka motoru (Check Engine).

Tip: Pokud motor nastartuje pouze za studena a po zahřátí zhasne, často jde o tepelnou degradaci vnitřního vinutí snímače, která se projevuje až při provozní teplotě.

Jak zjistit špatný snímač klikové hřídele pomocí chybových kódů?

Klíčovým nástrojem pro diagnostiku snímače klikového hřídele je OBD-II skener, který vyčte chybové kódy uložené v paměti závad. Kódy P0335 až P0339 přímo indikují chybu v obvodu snímače otáček klikového hřídele. P0335 konkrétně značí poruchu signálu, zatímco vyšší kódy mohou specifikovat přerušovaný signál nebo nesprávný rozsah hodnot. Diagnostika snímače klikového hřídele pomocí skeneru vám ušetří čas při hledání závady, protože přesně určí, zda jednotka ztrácí informaci o poloze klikové hřídele. Pokud skener kódy nezobrazí, ale motor vykazuje výše uvedené příznaky, může být problém v kabeláži nebo znečištění snímače kovovými pilinami.

Jak poznat, že snímač klikového hřídele nefunguje správně při jízdě?

Během jízdy se porucha snímače klikového hřídele projevuje nepravidelným chodem motoru, cukáním nebo náhlým výpadkem výkonu. K omezení otáček na cca 3500 ot./min dochází proto, že ECU bez validního signálu o poloze klikové hřídele omezí výkon, aby předešla poškození motoru. Tento stav je nebezpečný zejména při předjíždění, kdy auto ztratí tah.

Častá chyba: Mnoho řidičů zaměňuje tyto symptomy za vadné zapalovací svíčky nebo cívky. Na co si dát pozor: Výměna snímače klikového hřídele by měla být vždy následována kontrolou konektoru, zda není zoxidovaný. Diagnostika snímače klikového hřídele se hodí pro majitele vozů, kteří chtějí předejít zbytečné výměně funkčních dílů. Tato diagnostika se hodí pro zkušené kutily s multimetrem, ale není vhodná pro laiky bez základní znalosti elektroniky motoru.

Jak diagnostikovat snímač klikového hřídele multimetrem a osciloskopem

Přesná diagnostika snímače klikového hřídele vyžaduje volbu správné metody podle typu senzoru a využití měřicích přístrojů pro ověření elektrických parametrů. Následující postupy vám pomohou zjistit, zda je součástka funkční, nebo zda vykazuje příznaky selhání snímače klikového hřídele, které vedou k zápisu chybového kódu P0335 do řídicí jednotky.

Měření odporu u indukčních snímačů

Indukční snímač generuje vlastní střídavé napětí na základě pohybu feromagnetického terče kolem cívky. Pokud potřebujete vědět, jak otestovat snímač polohy klikového hřídele multimetrem, zaměřte se primárně na elektrický odpor vnitřního vinutí.

1. Odpojení konektoru – vypněte zapalování a odpojte kabelový svazek od snímače.
2. Nastavení multimetru – přepněte přístroj do režimu měření odporu (ohmy, rozsah 2 kΩ).
3. Měření kontaktů – přiložte měřicí hroty na vývody snímače a odečtěte hodnotu.
4. Vyhodnocení stavu – zdravý indukční snímač vykazuje elektrický odpor v rozmezí 500 až 1500 Ω; nekonečný odpor značí přerušené vinutí, hodnota 0 Ω znamená vnitřní zkrat.

Kontrola napájení u Hallových snímačů

Hallův snímač vyžaduje externí napájení a produkuje digitální obdélníkový signál. Diagnostika snímače klikového hřídele tohoto typu začíná ověřením přítomnosti napájecího napětí v konektoru, bez kterého senzor nekomunikuje s řídicí jednotkou.

1. Zapnutí zapalování – otočte klíčkem do polohy pro aktivaci elektroniky bez startování motoru.
2. Identifikace pinů – vyhledejte schéma zapojení pro určení napájecího pinu, kostry a signálního vodiče.
3. Měření napětí – multimetr nastavte na stejnosměrné napětí (V DC) a změřte napětí mezi napájecím a kostřicím pinem.
4. Verifikace hodnoty – u většiny moderních vozidel musí být naměřeno stabilní napětí 5 V; odchylky signalizují problém v kabeláži nebo v napájecím okruhu řídicí jednotky.

Diagnostika osciloskopem

Osciloskop slouží k analýze signálu snímače v reálném čase, což je jediný způsob, jak odhalit nestabilitu nebo nesprávný tvar impulzů při otáčení motoru.

1. Napojení sond – připojte osciloskop k signálnímu pinu a kostře snímače pomocí propichovacích jehel.
2. Startování motoru – krátce protočte motor startérem a sledujte průběh na obrazovce přístroje.
3. Analýza grafu – u indukčního typu hledejte čistou sinusovou vlnu, u Hallova senzoru pak pravidelný obdélníkový signál.
4. Identifikace závad – nepravidelná frekvence nebo chybějící pulzy při průchodu referenční značky značí mechanické poškození snímače nebo znečištění magnetického kroužku.

Odborná rada: Častá chyba při diagnostice je opomenutí kontroly vzdálenosti snímače od snímacího kola, která musí být u většiny motorů v toleranci 0,5 až 1,5 mm. Tato diagnostika se hodí pro majitele vozů s podezřením na chybu P0335, ale není vhodná pro laiky bez základní znalosti práce s multimetrem a schématy zapojení.

Jak zjistit příčiny poruchy snímače klikového hřídele

Pochopení toho, co způsobuje selhání snímače klikového hřídele, je klíčové pro správnou diagnostiku snímače klikového hřídele a následnou opravu. Snímač pracuje v náročném prostředí motorového prostoru, kde je vystaven extrémním vlivům. Vysoká teplota přesahující 100 °C vede k degradaci vnitřní elektroniky a postupnému selhání křemíkového čipu. Neustálé vibrace motoru zase způsobují únavu materiálu a uvolnění upevňovacích šroubů, což mění vzdálenost snímače od snímacího kola.

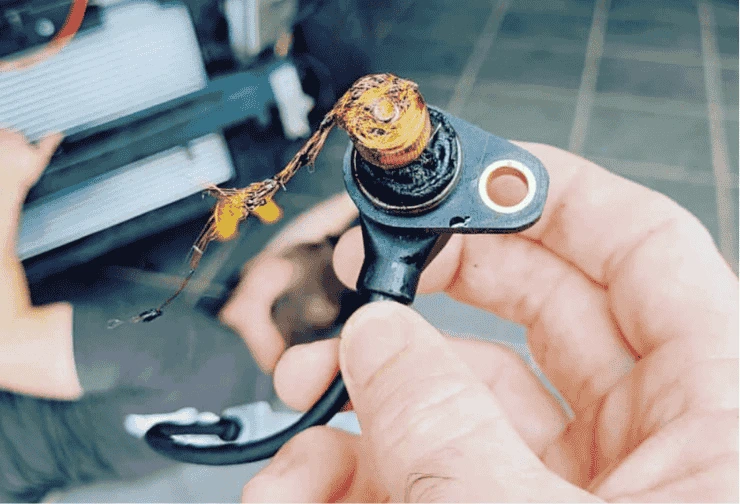

Hlavní faktory způsobující poškození snímače

• Koroze konektorů a kabeláže: Pronikání vlhkosti do elektroinstalace zvyšuje přechodový odpor a generuje chybové kódy P0335.
• Mechanické poškození reluktorového prstence: Nečistoty a špína z oleje mohou poškodit zuby prstence, což znemožní přesnou kalibraci polohy klikového hřídele.
• Tepelné namáhání: Pravidelné cykly zahřívání a chlazení způsobují mikrotrhliny v krytu snímače.

Odborná rada: Častou chybou je ignorování stavu kabeláže, která bývá poškozená častěji než samotný snímač. Pokud se rozsvítí kontrolka motoru, zaměřte se nejprve na vizuální kontrolu konektorů, zda nevykazují známky oxidace. Tento postup vám ušetří zbytečnou výměnu snímače klikového hřídele, pokud je závada pouze v přerušeném vedení.

Jak správně provést výměnu snímače klikového hřídele krok za krokem

Pokud diagnostika potvrdila závadu, je výměna snímače klikového hřídele nezbytným servisním úkonem pro obnovení chodu motoru. Následující postup vám ukáže, jak vyměnit snímač klikového hřídele krok za krokem, abyste předešli poškození citlivé elektroniky.

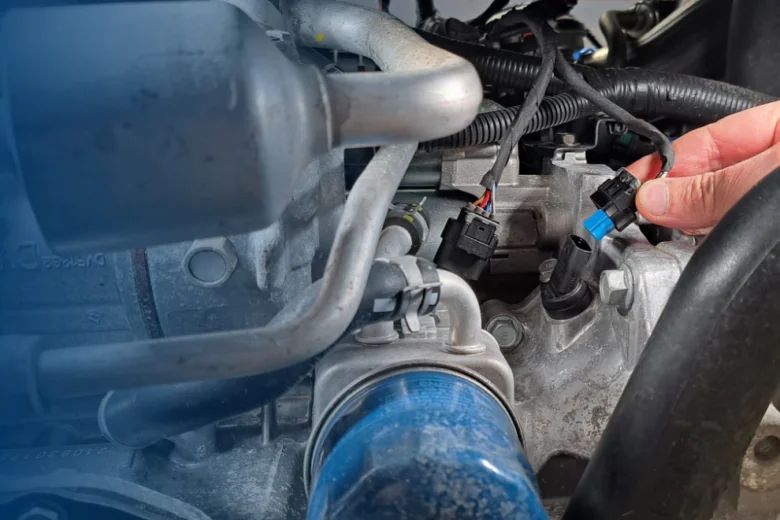

Odpojení baterie a demontáž starého snímače

Prvním krokem je vždy odpojení záporného pólu baterie, čímž eliminujete riziko zkratu v elektroinstalaci. Po zajištění bezpečnosti lokalizujte snímač, který bývá upevněn jedním nebo dvěma šrouby poblíž řemenice klikové hřídele. Opatrně odpojte konektor kabelového svazku a následně demontujte šrouby držící starý komponent. Při vytahování snímače z bloku motoru buďte opatrní, abyste nepoškodili kabeláž nebo těsnicí kroužek, pokud je součástí instalace.

Čištění a příprava montážní plochy

Před instalací nového dílu je kriticky důležité provést důkladné čištění snímače a jeho dosedací plochy na bloku motoru. Nečistoty, kovové špony nebo zbytky starého oleje mohou zabránit správnému usazení a způsobit nesprávné čtení impulzů. Použijte čistič brzd a čistou utěrku k odstranění veškerých usazenin. Pokud je montážní plocha zkorodovaná, jemně ji očistěte drátěným kartáčem, ale dejte pozor na poškození okolních těsnění.

Montáž nového snímače se správnou snímací vzdáleností

Správná montáž snímače závisí na přesné snímací vzdálenosti, která se obvykle pohybuje v rozmezí 0,3 až 1,5 mm. Příliš velká mezera mezi senzorem a snímacím kolem znemožní detekci otáček. K utažení upevňovacích šroubů vždy použijte momentový klíč, abyste zabránili poškození snímače nebo stržení závitu v bloku. Odborná rada: Častou chybou je nadměrné utažení plastového těla snímače, které vede k jeho prasknutí a následné nefunkčnosti.

Reset chybových kódů v ECU a ověření funkčnosti

Po fyzické instalaci připojte baterii a pomocí diagnostického přístroje proveďte reset chyb ECU, čímž vymažete uložené chybové kódy P0335. Po vymazání chyb nastartujte motor a nechte jej běžet na volnoběh, abyste ověřili správnou funkčnost motoru. Pokud kontrolka motoru znovu nezhasne nebo se objeví nové chyby, může být nutná dodatečná kalibrace polohy klikového hřídele. Tento postup se hodí pro většinu moderních vozů, ale u specifických motorizací se vždy řiďte servisním manuálem výrobce.

Jak kalibrovat a učit polohu klikového hřídele po výměně snímače

Po provedené výměně snímače klikového hřídele je u moderních motorů s variabilním časováním ventilů (VVT) nezbytná kalibrace polohy klikového hřídele. Řídicí jednotka motoru vyžaduje přesnou synchronizaci mezi novým snímačem a otáčením klikové hřídele, aby správně vypočítala časování vstřiku a zážehu. Pokud proces neučení neproběhne, může svítit kontrolka motoru a přetrvávat chybové kódy P0335. Diagnostický nástroj slouží k učení polohy klikového hřídele a zápisu nové hodnoty do paměti ECU. Tento postup se hodí pro vozidla s elektronicky řízeným časováním, zatímco u starších mechanických systémů často postačí adaptace po ujetí několika kilometrů.

Postup kalibrace polohy klikového hřídele

1. Připojení diagnostiky – zapojte certifikovaný diagnostický nástroj do OBD2 zásuvky vozidla a zapněte zapalování.
2. Výběr servisní funkce – v menu motorové jednotky zvolte položku pro základní nastavení nebo adaptaci snímače klikového hřídele.
3. Spuštění kalibračního cyklu – postupujte podle pokynů na obrazovce, které často vyžadují krátké zvýšení otáček motoru na specifikovanou úroveň.
4. Uložení dat – potvrďte zápis nových parametrů do řídicí jednotky a vymažte uložené chybové kódy.

Odborná rada: Častá chyba spočívá v ignorování teploty motoru; kalibrace musí vždy probíhat na provozně zahřátém motoru, jinak hrozí chybný zápis adaptačních hodnot.

Doporučená prevence a údržba snímače klikového hřídele

Správná prevence a údržba snímače klikového hřídele minimalizuje riziko náhlého zastavení motoru. Doporučení pro preventivní údržbu snímače klikového hřídele zahrnují pravidelnou kontrolu kabeláže a konektorů každých 20 000 kilometrů. Včasná identifikace oxidace na kontaktech vám pomůže předejít situaci, kdy se rozsvítí kontrolka motoru s chybovým kódem P0335. Pravidelné čištění snímače od kovových pilin a nečistot výrazně prodlužuje životnost senzoru, protože tyto částečky mohou narušit magnetické pole a způsobit nepřesné čtení otáček.

• Kontrola konektorů – jednou za 20 000 km očistěte kontakty sprejem na elektroniku a zkontrolujte pevnost spojů.
• Čištění snímače – při výměně oleje otřete tělo snímače čistou tkaninou, aby se odstranily kovové otřepy ovlivňující signál.
• Ochrana před vlhkostí – zajistěte, aby izolační gumové průchodky nebyly zpuchřelé, což zabrání průniku vody ke konektorům.
• Tlumení vibrací – zkontrolujte, zda je držák snímače pevně dotažen, protože nadměrné vibrace mohou vést k únavě materiálu a vnitřnímu poškození senzoru.

Odborná rada: Častá chyba spočívá v neodborné manipulaci s konektory při čištění, kdy hrozí vylomení zajišťovacího mechanismu. Tento postup údržby je ideální pro řidiče, kteří chtějí předejít problémům u starších vozů, zatímco u moderních systémů s vysokou integrací se zaměřte spíše na kontrolu integrity kabeláže. Pokud zaznamenáte příznaky selhání snímače klikového hřídele, jako je kolísání otáček při volnoběhu, nečekejte na úplné zhasnutí motoru a proveďte diagnostiku snímače klikového hřídele včas.

FAQ – Časté dotazy k selhání a opravě snímače klikového hřídele

Otázka: Jak poznat špatný snímač klikové hřídele?

Hlavní příznaky selhání snímače klikového hřídele zahrnují obtížné startování, nepravidelný volnoběh, rozsvícení kontrolky motoru a chybové kódy P0335 až P0339. Motor může za jízdy náhle zhasnout nebo ztrácet výkon.

Otázka: Jak proměřit snímač otáček klikového hřídele?

U indukčního typu použijte multimetr pro kontrolu odporu v rozsahu 500 až 1500 Ω. U Hallova snímače ověřte multimetrem přítomnost napájecího napětí 5 V a výstupní signál.

Otázka: Jak poznat vadnou řemenici klikového hřídele?

Vibrace řemenice způsobují chybný signál pro snímač, což vede k nestabilním otáčkám motoru. Častým projevem je mechanický hluk z přední části motorového prostoru.

Otázka: Jak poznat poškozenou klikovou hřídel?

Mechanické poškození se projevuje silnými vibracemi, kovovými rázy a chybami v synchronizaci signálů. Diagnostika snímače klikového hřídele pak ukazuje trvalé nesrovnalosti v časování.

Otázka: Co způsobuje selhání snímače klikového hřídele?

Nejčastější příčinou je degradace vnitřní cívky teplem přesahujícím 100 °C, koroze kontaktů nebo mechanické poškození reluktorového prstence. Častá chyba: neodborná manipulace při výměně snímače klikového hřídele poškozující kabeláž.

Otázka: Jak opravit snímač klikového hřídele?

Čištění od kovových pilin může dočasně pomoci, ale správná oprava vyžaduje výměnu. Při montáži dodržte snímací vzdálenost 0,3 až 1,5 mm a nezapomeňte na reset chyb v ECU.

Otázka: Jak zjistit poruchu snímače klikového hřídele bez diagnostiky?

Fyzicky zkontrolujte neporušenost kabeláže, čistotu konektoru a správné upevnění senzoru. Pokud motor nestartuje, ověřte odpor cívky snímače pomocí multimetru.

Otázka: Jaký je správný postup při opravě snímače klikového hřídele?

Nejprve odpojte akumulátor, demontujte vadný snímač a očistěte montážní plochu. Po instalaci nového dílu a připojení konektoru vždy vymažte chybové kódy P0335 z paměti řídicí jednotky.

Otázka: Kolik stojí výměna snímače klikového hřídele?

Cena samotného senzoru se pohybuje od 500 do 2500 Kč dle typu vozidla. Práce v servisu závisí na přístupnosti senzoru, která bývá u některých motorů velmi náročná.

Otázka: Jak proměřit snímač otáček a polohy vačkového hřídele?

Měřte odpor vinutí u indukčních snímačů nebo napájecí napětí u Hallových variant. Pro přesnou diagnostiku použijte osciloskop, který zobrazí reálný průběh signálu synchronizace s klikovým hřídelem.

Otázka: Jak zjistit selhání snímače klikového hřídele?

Diagnostika zahrnuje přečtení chybových kódů P0335, měření elektrického odporu a osciloskopickou analýzu tvaru signálu. Tato kombinace metod odhalí, zda je senzor elektricky vadný nebo mechanicky nefunkční.

Otázka: Jak kalibrovat polohu klikového hřídele po výměně snímače?

Připojte diagnostický přístroj do OBD portu a zvolte funkci kalibrace polohy klikového hřídele. Tento krok se hodí pro vozy s moderními řídicími jednotkami, pro starší modely se neprovádí.

Otázka: Jaké jsou nejčastější chyby při selhání snímače klikového hřídele?

Mezi časté chyby patří ignorování poškozené kabeláže a nesprávné nastavení snímací mezery. Pro koho se tato oprava hodí: pro zkušené kutily s multimetrem; pro koho NE: pro majitele vozidel s vysoce komplexní elektronikou bez diagnostického vybavení.

Otázka: Jak zkontrolovat snímač klikového hřídele bez diagnostiky?

Zaměřte se na vizuální stav konektoru a izolace vodičů v motorovém prostoru. Pokud je senzor pokrytý kovovým prachem, očistěte jej a otestujte funkčnost startu motoru.

Otázka: Jak poznat špatný snímač polohy klikového hřídele na Škodě Fabia?

U tohoto modelu se porucha projevuje náhlým vypínáním motoru při zahřátí nebo nemožností nastartovat za tepla. Doporučuji provést měření multimetrem a v případě nejasností využít osciloskop pro diagnostiku signálu.
