Minimální poloměry otáčení vozidel a hasičské techniky v praxi

Minimální poloměr otáčení vozidla přímo určuje manévrovatelnost hasičské techniky v husté zástavbě i na úzkých příjezdových komunikacích. Při návrhu tras pro zásahová vozidla je nutné zohlednit fyzikální limity dané hmotnostní třídy vozidel a aktuální technické podmínky požární techniky.

Co znamená minimální poloměr otáčení u vozidel a proč je důležitý?

Minimální poloměr otáčení vozidla definujeme jako nejmenší poloměr kruhové dráhy, kterou vnější přední kolo vozidla opíše při plném vytočení řízení. V praxi tento parametr určuje prostorovou náročnost, kterou vozidlo potřebuje k otočení o 360 stupňů nebo k bezpečnému průjezdu ostrou zatáčkou. U hasičské techniky je tento údaj kritický, neboť přímo limituje schopnost zásahových jednotek projet úzkými ulicemi městské zástavby nebo manévrovat v členitém terénu při zásahu.

Proč je důležitý minimální poloměr otáčení u hasičské techniky

Správná manévrovatelnost hasičské techniky přímo ovlivňuje rychlost dojezdu k události. Pokud vozidlo nesplňuje technické podmínky požární techniky pro průjezdnost, může dojít k zablokování přístupové cesty a prodlevě v zahájení hasebních prací.

• Vztah mezi rozvorem kol a poloměrem otáčení – delší rozvor kol přirozeně zvětšuje poloměr otáčení vozidla, což vyžaduje větší prostor pro manévrování.
• Hmotnostní třídy vozidel – zásahové automobily se dělí na velmi lehké (do 2000 kg), lehké (do 7500 kg), střední (do 14000/16000 kg) a těžké (nad 14000/16000 kg), přičemž těžší technika s více nápravami vyžaduje specifické nájezdové úhly pro bezpečné manévrování.
• Návrh infrastruktury – při plánování zástavby musí být vždy zohledněno obratiště pro hasiče, aby technika nezůstala v pasti a mohla bezpečně opustit místo zásahu.

Odborná rada: Při posuzování průjezdnosti vždy počítejte s dostatečnou rezervou. Častá chyba je projektování cest pouze podle statických rozměrů vozidla bez započtení skutečného poloměru otáčení, který je v praxi vždy větší než teoretický rozměr udávaný výrobcem podvozku. Tento parametr se hodí primárně pro řidiče záchranných složek a projektanty pozemních komunikací, zatímco pro běžná osobní vozidla není z hlediska požární bezpečnosti primárním omezujícím faktorem.

Otázka: Jak se měří poloměr otáčení hasičských automobilů?

Poloměr otáčení se měří jako dráha vnějšího předního kola při maximálním úhlu natočení kol. U hasičské techniky tento údaj ovlivňuje konstrukce podvozku, počet náprav a rozvor kol, které jsou definovány technickými normami požární techniky.

Otázka: Kdy musí být zřízeno obratiště pro hasičské vozy?

Obratiště pro hasiče musí být zřízeno v místech, kde není možný průjezd nebo otočení techniky na konci slepé komunikace. Návrh musí zohlednit minimální poloměr otáčení pro požární techniku, aby nedošlo k zablokování přístupové cesty při zásahu.

Jak se liší poloměry otáčení podle kategorií podvozků hasičských vozidel?

Kategorie podvozků zásadně ovlivňuje minimální poloměr otáčení, což je klíčový parametr pro efektivní manévrovatelnost hasičské techniky v husté zástavbě i v náročném terénu. Srovnání minimálních poloměrů otáčení mezi silničními, smíšenými a terénními podvozky ukazuje, že technické podmínky požární techniky musí být vždy v souladu s plánovanou trasou výjezdu.

Rozdíly v minimálním poloměru otáčení podle typu podvozku

Silniční podvozek (kategorie 1) dosahuje nejmenšího poloměru otáčení, který se standardně pohybuje v rozmezí 6 až 8 metrů. Tato konstrukce umožňuje hasičské technice vynikající manévrovatelnost v úzkých městských ulicích, kde je každý metr prostoru kritický pro průjezd. Naopak terénní podvozek (kategorie 3) disponuje větším minimálním poloměrem otáčení, často přesahujícím 9 metrů, což je dáno robustní konstrukcí náprav a nutností vysoké světlé výšky pro průjezd terénem. Smíšený podvozek (kategorie 2) kombinuje obě vlastnosti a jeho poloměr otáčení se nachází mezi těmito dvěma extrémy. Při plánování obratiště pro hasiče je nutné počítat s tím, že hmotnostní třídy vozidel a délka rozvoru kol přímo definují prostorové nároky.

Odborná rada: Častá chyba při plánování příjezdových cest spočívá v podcenění přesahu zadní části vozidla při průjezdu zatáčkou; vždy počítejte s rezervou minimálně 0,5 metru nad teoretický poloměr otáčení vozidla.

Jak se měří poloměr otáčení hasičských vozidel?

Standardní poloměr otáčení vozidla představuje nejmenší poloměr kruhové dráhy, kterou vnější přední kolo opíše při maximálním natočení volantu. Měření poloměru otáčení hasičských automobilů se provádí za definovaných technických podmínek, kde se zohledňuje celková délka, rozvor kol a šířka náprav. V praxi se toto měření vztahuje k vnějšímu obrysu vozidla, nikoliv pouze k dráze kol, což je zásadní pro určení šířky průjezdného profilu. Tato hodnota přímo ovlivňuje hasící techniku a její manévrovatelnost v místech s omezeným prostorem. Pro koho se tento parametr hodí? Především pro projektanty dopravních staveb a velitele zásahů, kteří musí vyhodnotit dostupnost objektu. Pro běžné řidiče osobních vozidel jsou tyto údaje méně relevantní, neboť jejich nároky na prostor jsou řádově nižší.

Jak hmotnostní třídy a konstrukční parametry ovlivňují poloměr otáčení?

Schopnost požární techniky bezpečně manévrovat v úzkých uličkách nebo vjezdech závisí přímo na kombinaci hmotnostních tříd a konkrétních konstrukčních parametrů podvozku. Pochopení toho, co znamená minimální poloměr otáčení vozidla v praxi, je pro projektanty i velitele zásahů zásadní pro správné dimenzování přístupových cest.

Vliv hmotnostních tříd na minimální poloměr otáčení

Hmotnostní třídy vozidel definují základní limity pro technické podmínky požární techniky, přičemž platí přímá úměra mezi celkovou hmotností a prostorem potřebným pro otočení. Těžká vozidla v kategorii S (nad 16 000 kg), kam patří zejména cisternové automobilové stříkačky, vyžadují kvůli své robustnosti minimální poloměr otáčení často přesahující 9 metrů. Lehčí hasící technika v kategorii L (do 7 500 kg) nebo M (do 16 000 kg) disponuje díky menším rozměrům lepší manévrovatelností a obvykle se pohybuje v rozmezí 6 až 8 metrů.

• Třída L: hmotnost do 7 500 kg, vysoká obratnost v městské zástavbě.
• Třída M: hmotnost 7 500 až 16 000 kg, střední nároky na prostor.
• Třída S: hmotnost nad 16 000 kg, vyžaduje rozměrná obratiště pro hasiče.

Odborná rada: Při plánování přístupových cest vždy vycházejte z parametrů nejtěžšího vozidla, které má být v dané lokalitě nasazeno, protože označení hasičských vozidel na plánech musí odpovídat jejich skutečným nárokům na prostor.

Konstrukční parametry ovlivňující poloměr otáčení

Klíčovým faktorem, který určuje, jaké jsou minimální otáčecí parametry hasičských vozidel, je rozvor kol a celková délka vozidla. Delší rozvor kol přímo zvyšuje minimální poloměr otáčení, což v praxi znamená, že vozidlo potřebuje při průjezdu zatáčkou širší stopu. Důležitou roli hrají také nájezdové úhly, které omezují schopnost techniky překonávat terénní zlomy v obratištích bez poškození podvozku.

• Délka vozidla: prodloužení konstrukce zvyšuje nároky na vnější poloměr opsané kružnice.
• Rozvor kol: čím větší je vzdálenost mezi nápravami, tím větší prostor vozidlo při otáčení zabírá.
• Nájezdové úhly: určují schopnost vozidla vjet na plochu obratiště bez kontaktu s terénem.

Častá chyba: Podcenění šířky stopy při průjezdu zatáčkou, kdy zadní náprava vozidla s dlouhým rozvorem kopíruje jinou dráhu než přední kola. Toto rozlišení je zásadní pro posouzení, zda je daný prostor průjezdný pro těžkou požární techniku. Tato sekce se hodí pro projektanty pozemních staveb, zatímco pro řidiče hasičských vozů je důležité znát limity svého konkrétního stroje v terénu.

Jaké jsou legislativní požadavky na minimální poloměry otáčení a obratiště?

Legislativní rámec pro pohyb požární techniky v zastavěných územích vychází z nutnosti zajistit plynulý průjezd a dostatečnou manévrovatelnost hasících prostředků při zásahu. Projektanti a správci komunikací se při návrhu musí řídit konkrétními technickými normami, které definují minimální prostorové nároky pro bezpečné otáčení vozidel.

Kdy musí být zřízeno obratiště pro hasičské vozy?

Obratiště pro hasiče musí být zřízena na všech slepých komunikacích delších než 50 metrů, kde není možné provést bezpečné otočení hasičského vozidla. Tato opatření jsou klíčová pro zachování akceschopnosti jednotek, neboť hasící technika manévrovatelnost v omezeném prostoru vyžaduje specifické nároky na poloměr otáčení vozidla. Správně navržené obratiště eliminuje nutnost couvání, které je v krizových situacích nebezpečné a časově náročné.

• Zajištění průjezdnosti pro největší hmotnostní třídy vozidel.
• Eliminace rizik spojených s couváním v úzkých uličkách.
• Dodržení normových nároků na minimální poloměr otáčení pro požární techniku.

Normy a vyhlášky upravující technické podmínky požární techniky

Technické podmínky požární techniky jsou v českém právním řádu ukotveny prostřednictvím Vyhlášky č. 49/2003 Sb. a Vyhlášky č. 254/1999 Sb. Tyto předpisy specifikují nejen požadavky na osvětlení hasičské techniky a označení hasičských vozidel, ale také definují parametry, které musí splňovat přístupové komunikace. Detailní rozměry obratišť a minimální otáčecí parametry hasičských vozidel jsou následně rozpracovány v souvisejících normách ČSN, které zohledňují rozvor kol a nájezdové úhly jednotlivých typů zásahových vozů.

Tip: Při návrhu obratiště vždy počítejte s rezervou minimálně 10 % nad rámec normových hodnot, protože v praxi často dochází k zúžení průjezdného profilu zaparkovanými vozidly či jinými překážkami.

Upozornění: Častou chybou je podcenění výšky a šířky průjezdu u vjezdů do obratišť, což může způsobit zablokování techniky. Toto řešení se hodí pro novou infrastrukturu, zatímco u historické zástavby je nutné individuální posouzení dostupnosti.

Jaké označení a vybavení mají hasičská vozidla a jak to souvisí s jejich manévrovatelností?

Označení hasičské techniky vychází z české legislativy a definuje primární určení vozidla. Správná identifikace typu stroje je zásadní pro pochopení jeho fyzických limitů, neboť každá kategorie vyžaduje jiné technické podmínky požární techniky. Vybavení vozidel, zahrnující čerpadla, nádrže na hasivo a vyprošťovací nástroje, přímo určuje celkovou hmotnost vozidla. Vyšší hmotnost a specifické rozměry nástaveb následně zvyšují minimální poloměr otáčení vozidla v terénu i v městské zástavbě.

Odborná rada: Při plánování obratiště pro hasiče vždy zohledněte, že hasící technika manévrovatelnost ztrácí s rostoucím rozvorem kol a délkou nástavby. Častá chyba: podcenění přesahu zadní části vozidla při průjezdu úzkou zatáčkou, což vede k poškození infrastruktury.

Vliv vybavení na pohyblivost:

• Nádrž na hasivo o objemu 4000 litrů přidává k hmotnosti podvozku 4 tuny, což vyžaduje robustnější nápravy a zvětšuje poloměr otáčení.
• Čerpadlo a ovládací prvky zvyšují těžiště, což ovlivňuje stabilitu při manévrování v nízkých rychlostech.
• Žebříkové sady u vozidel typu AZ zvyšují celkovou délku, což vyžaduje větší prostor pro nájezdové úhly a širší jízdní stopy.

Technické parametry, jako jsou minimální poloměry otáčení hasičských vozidel, se měří podle normy ČSN EN 1846. Tyto parametry jsou limitující pro návrh přístupových cest, kde nesmí dojít k omezení průjezdnosti. Toto vybavení se hodí pro zásahy v husté zástavbě, ale pro manévrování v úzkých uličkách vyžaduje zkušeného řidiče s hlubokou znalostí rozměrů stroje.

Doporučené techniky řízení pro minimalizaci poloměru otáčení v praxi

Efektivní manévrovatelnost hasičské techniky přímo závisí na správném pochopení toho, co znamená poloměr otáčení vozidla v praxi. Řidiči musí vnímat rozdíl mezi obrysovým poloměrem, který určuje prostor pro karoserii, a minimálním poloměrem otáčení pro požární techniku, jenž ovlivňuje samotnou stopu kol. Techniky řízení, jako je včasné zahájení nájezdu do oblouku s využitím celé šířky vozovky, výrazně minimalizují poloměr otáčení a snižují riziko poškození podvozkových částí. Při plánování trasy zohledněte poloměr otáčení již při výjezdu z posádkové stanice, aby hasící technika manévrovatelnost neztratila v úzkých uličkách.

1. Analýza trasy – prostudujte výškové parametry a šířku průjezdů v mapových podkladech před samotným výjezdem.
2. Správný nájezd – zahajte zatáčení s maximálním možným vybočením předních kol, čímž zmenšíte nutný prostor pro zadní nápravu.
3. Kontrola přesahu – sledujte zrcátka a vnější obrys vozidla, zejména u těžších hmotnostních tříd vozidel s dlouhým rozvorem kol.
4. Využití obratiště – v zastavěných oblastech vždy prioritně vyhledejte certifikované obratiště pro hasiče, které splňuje technické podmínky požární techniky.

Odborná rada: Častou chybou je příliš pozdní zahájení manévru, kdy řidič narazí na fyzický limit nájezdových úhlů vozidla. Tento postup se hodí pro řidiče těžkých cisteren, ale není vhodný pro lehké zásahové automobily, které reagují na řízení mnohem agresivněji. Správný návod na výpočet poloměru otáčení požární techniky vždy zahrnuje započtení přesahu předního nárazníku a zadní části nástavby, což je klíčové pro bezpečné plánování přístupových cest pro hasiče.

Vliv délky vozidla, rozvoru kol a nájezdových úhlů na manévrovatelnost

Základní technické parametry podvozku přímo určují, jak efektivně se hasící technika manévrovatelnost projeví v úzkých uličkách či zastavěných oblastech. Délka vozidla a rozvor kol představují klíčové faktory, které přímo zvyšují minimální poloměr otáčení vozidla. Čím delší je vzdálenost mezi přední a zadní nápravou, tím větší prostor stroj při průjezdu zatáčkou vyžaduje. Schopnost manévrovat zásadně ovlivňuje i kategorie podvozku, kde terénní vozy (kategorie 3) s pohonem všech kol vyžadují odlišný přístup k plánování obratiště pro hasiče než silniční verze (kategorie 1).

Jak se měří poloměr otáčení hasičských automobilů

Standardní měření probíhá při plném rejdu kol, kdy se sleduje stopa vnějšího předního kola a vnitřního zadního kola. V praxi platí, že rozvor kol ovlivňuje poloměr otáčení více než celkový převis karoserie. Nájezdové úhly následně zlepšují manévrovatelnost v terénu, neboť umožňují překonání terénních zlomů bez poškození podvozku. Hmotnostní třídy zásahových požárních automobilů, od velmi lehkých (do 2000 kg) až po těžké (nad 16000 kg), definují celkovou délku a rozvor, které přímo determinují nároky na prostor při otáčení.

Odborná rada: Při plánování přístupových cest pro hasiče vždy počítejte s rezervou minimálně 0,5 metru nad teoretický poloměr otáčení hasičského vozidla. Častá chyba spočívá v ignorování šířky stopy při průjezdu, kdy zadní náprava opisuje výrazně menší oblouk než přední část. Tyto parametry se zásadně liší podle toho, do jaké hmotnostní třídy vozidel daný speciál náleží. Konstrukční omezení jsou vhodná pro techniky se zkušenostmi s řízením těžkých strojů, nikoliv pro běžné řidiče osobních automobilů.

Otázka: Pro koho jsou tyto technické parametry manévrovatelnosti určeny?

Tyto údaje jsou klíčové pro projektanty pozemních komunikací a hasičské velitele při posuzování průjezdnosti tras. Naopak pro běžné řidiče osobních vozidel nejsou tyto parametry relevantní, neboť jejich vozidla disponují výrazně menším rozvorem a hmotností.

Otázka: Jak ovlivňuje hmotnostní třída vozidla jeho schopnost otáčení?

Vyšší hmotnostní třída (např. těžká vozidla nad 16000 kg) obvykle vyžaduje delší podvozek a větší rozvor kol. Tyto konstrukční vlastnosti přímo zvyšují minimální poloměr otáčení, což vyžaduje zřízení rozměrnějších obratišť pro hasiče v zastavěných oblastech.

Časté dotazy (FAQ) k minimálním poloměrům otáčení vozidel a hasičské techniky

Otázka: Co znamená poloměr otáčení vozidla?

Poloměr otáčení vozidla je nejmenší poloměr kruhové dráhy, kterou může vozidlo projet při plném otočení řízení, a ovlivňuje schopnost manévrovat ve stísněných prostorech.

Otázka: Jaký je minimální poloměr otáčení hasičského vozidla?

Minimální poloměr otáčení se liší podle kategorie podvozku a hmotnostní třídy, přibližně od 8 do 15 metrů u běžných hasičských vozidel.

Otázka: Kdy musí být zřízeno obratiště pro hasičské vozy?

Obratiště musí být zřízena tam, kde není možné bezpečně otočit hasičským vozidlem, například na koncích slepých ulic nebo úzkých komunikacích.

Otázka: Jak se měří poloměr otáčení hasičských automobilů?

Poloměr otáčení se měří jako poloměr nejmenší kruhové stopy, kterou vozidlo vykoná při plném natočení předních kol na rovné vozovce.

Otázka: Jaké jsou hmotnostní třídy vozidel?

Hmotnostní třídy vozidel zahrnují kategorie UL do 2000 kg, L do 7500 kg, M do 16000 kg a S nad 16000 kg, přičemž hmotnost přímo ovlivňuje jízdní vlastnosti.

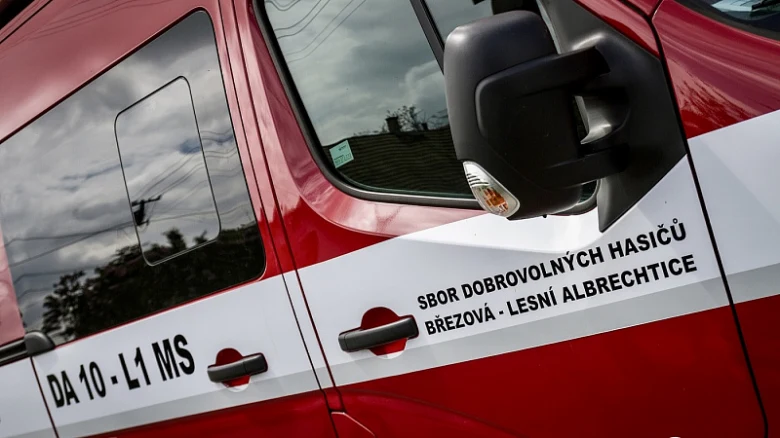

Otázka: Jaké označení mají hasičská vozidla?

Standardní označení hasičských vozidel zahrnuje zkratky jako DA pro dopravní automobil, CAS pro cisternovou stříkačku či AZ pro automobilový žebřík.

Otázka: Jaké jsou technické požadavky na osvětlení hasičské techniky?

Osvětlení musí být viditelné za všech podmínek ze vzdálenosti minimálně 1 metru a doplňují jej reflexní prvky dle platných technických podmínek požární techniky.

Otázka: Jak plánovat přístupové cesty s ohledem na poloměr otáčení?

Přístupové cesty a obratiště pro hasiče musí být navrženy tak, aby odpovídaly minimálním poloměrům otáčení hasičských vozidel, což zajišťuje rychlý zásah.

Otázka: Jak ovlivňuje délka vozidla poloměr otáčení?

Delší vozidla mají obecně větší minimální poloměr otáčení, protože větší rozvor kol ztěžuje plynulé otáčení na malém prostoru.

Otázka: Jaké jsou doporučené techniky řízení pro minimalizaci poloměru otáčení?

Doporučuje se využívat zpětný chod, plánovat trasu s ohledem na délku vozidla a správně ovládat řízení kol i citlivé dávkování brzd.

Otázka: Co je to kategorie podvozku u hasičských vozidel?

Kategorie podvozku, tedy silniční, smíšený nebo terénní, určuje konstrukční parametry, které zásadně ovlivňují hasící techniku a její manévrovatelnost v terénu.

Otázka: Jaké jsou normy pro minimální rozměry obratišť?

Normy jako ČSN 38 9409 stanovují minimální rozměry obratišť, které musí umožnit bezpečné otočení hasičského vozidla, obvykle v rozpětí 12 až 15 metrů.

Otázka: Jaké chyby se často dělají při návrhu obratiště pro hasiče?

Častá chyba: projektanti podcení skutečný poloměr otáčení vozidla a navrhnou prostor, kde se hasičská technika při manévrování zasekne o obrubníky či zídky.

Otázka: Jaký je rozdíl mezi poloměrem otáčení a světlou šířkou vozidla?

Poloměr otáčení je vzdálenost od středu otáčení k nejvzdálenějšímu bodu vozidla, zatímco světlá šířka představuje celkovou šířku vozidla bez započítání bočních zrcátek.

Otázka: Jaké vybavení má dopravní automobil hasičské techniky?

Dopravní automobil je vybaven přenosnou motorovou stříkačkou o výkonu 800 až 1600 l/min a dalším požárním příslušenstvím podle vyhlášky č. 49/2003 Sb.

Otázka: Proč je důležitý minimální poloměr otáčení v terénu?

Pro koho se to hodí: malý poloměr otáčení ocení řidiči v husté zástavbě, ale pro provoz v hlubokém blátivém terénu je prioritou spíše průjezdnost a trakce.

Otázka: Jaký je vliv pohonu všech kol na poloměr otáčení?

Pohon všech kol zlepšuje celkovou trakci a manévrovatelnost v terénu, což může umožnit efektivnější otáčení i při větším fyzickém poloměru otáčení.

Otázka: Jaké jsou základní bezpečnostní prvky hasičských vozidel?

Bezpečnostní prvky zahrnují lepené čelní sklo, označení dveří a úložných prostor reflexními prvky a osvětlení viditelné minimálně ze vzdálenosti 1 metru.

Otázka: Jak se měří nájezdové úhly u hasičských vozidel?

Nájezdový úhel se měří jako úhel mezi vozovkou a nejnižším bodem přední nebo zadní části vozidla, který zásadně ovlivňuje schopnost překonávat terénní zlomy.

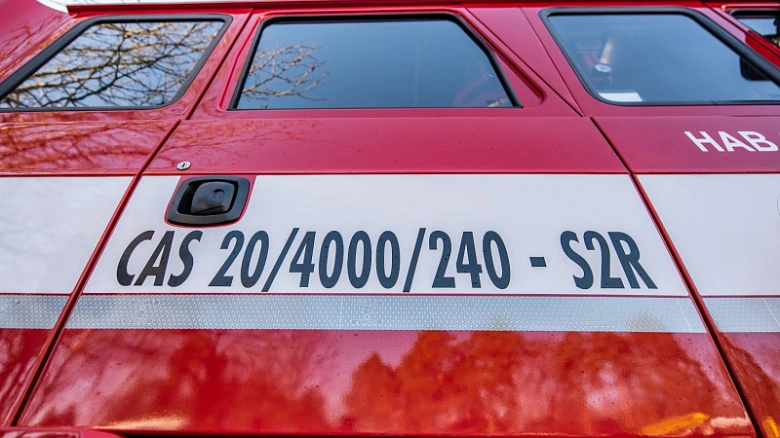

Otázka: Co znamená označení CAS na hasičském voze?

CAS znamená cisternová automobilová stříkačka, tedy vozidlo vybavené nádrží na hasivo a čerpadlem, které musí splňovat přísné technické podmínky požární techniky.
