Nastavení časování zapalování bez stroboskopu je možné zvládnout i doma s jednoduchými pomůckami. Klíčem je správné určení horního mrtvého bodu a přesné nastavení předstihu zapalování pomocí rozdělovače. Tento postup pomůže zajistit optimální chod motoru a vyvarovat se častých chyb při kontrole jiskry.
Podstata v kostce
- Časování zapalování se obvykle nastavuje na 5° až 15° před horním mrtvým bodem (HMB).
- Přesné určení polohy HMB je klíčové pro správné nastavení časování.
- Nastavení předstihu se provádí otáčením rozdělovače za chodu motoru na volnoběh kolem 800-1000 ot./min.
- Bez stroboskopu lze kontrolovat časování podle jiskry na svíčce a zvuku motoru, aby se zabránilo klepání.
- Doporučená pravidelná kontrola časování je po 10 000 až 20 000 km nebo při změně podmínek provozu.
Význam a princip časování zapalování
Časování zapalování znamená přesné načasování zapálení palivové směsi ve válci motoru, obvykle v rozmezí 5° až 15° před horním mrtvým bodem (HMB). Správné nastavení časování zapalování je zásadní pro optimální výkon motoru, úsporu paliva a prevenci nežádoucího klepání motoru. Nesprávné časování vede k poklesu výkonu, zvýšené spotřebě paliva a může způsobit poškození motoru.
Při ručním nastavení časování zapalování bez stroboskopu se často využívá nastavení rozdělovače a kontrola jiskry v konkrétním úhlu před HMB. Tento postup umožňuje i majitelům vozidel bez speciálního vybavení přesně nastavit předstih zapalování doma.
- Časování zapalování nastavte na 5° až 15° před horním mrtvým bodem, aby motor správně reagoval na zatížení
- Kontrolujte jiskru v zapalovací svíčce při ručním nastavení zapalování
- Nastavení rozdělovače upravujte jemně, abyste předešli klepání motoru a ztrátě výkonu
Jak zkontrolovat a nastavit časování zapalování bez stroboskopu
Bez stroboskopu lze časování zapalování ověřit tak, že najdete horní mrtvý bod komprese a následně upravíte rozdělovač podle doporučeného předstihu. Tento způsob umožňuje motoru správně spalovat směs i bez profesionální diagnostiky.
Jak určit horní mrtvý bod (HMB) bez stroboskopu
Při ručním nastavení zapalování je přesné určení horního mrtvého bodu (HMB) zásadní pro správné nastavení předstihu zapalování a optimální chod motoru bez použití stroboskopu. Horní mrtvý bod představuje nejvyšší polohu pístu ve válci, kterou píst dosahuje dvakrát během pracovního cyklu – jednou při kompresním a jednou při výfukovém zdvihu. Pro správné nastavení rozdělovače je nutné určit HMB právě na kompresním zdvihu.
Existují tři hlavní metody, jak přesně určit HMB bez stroboskopu:
- Zastavení pístu v otvoru zapalovací svíčky – pomocí šroubu nebo speciálního nástroje se zasune do otvoru po vyjmuté svíčce válce č. 1, čímž se píst mechanicky zastaví při stoupání. Píst se otáčí klikovým hřídelem pomalu až do dorazu, což umožní přesné určení horní úvratě.
- Použití číselníku (úchylkoměru) – číselník se upevní do otvoru po svíčce a měří vertikální pohyb pístu. Nejvyšší hodnota na číselníku odpovídá přesné poloze HMB na kompresním zdvihu.
- Kontrola polohy vačkového hřídele – u motorů s vačkovým hřídelem v hlavě (OHC) musí být vačkové hřídele válce č. 1 v pozici „kámen“ (obvykle kolem 10 a 2 hodin na ciferníku), což znamená, že oba ventily jsou zavřené a píst je v HMB kompresního zdvihu. U motorů OHV musí být vahadla sání i výfuku volná, aby bylo možné správně určit HMB.
Tip: Při určování HMB je nezbytné rozlišit kompresní zdvih od výfukového, protože píst dosahuje horní mrtvý bod dvakrát za cyklus. Chybná identifikace může vést k nesprávnému nastavení zapalování a následným problémům s výkonem motoru.
Jak nastavit časování zapalování bez stroboskopu a speciálního vybavení
Pomocí výše uvedených metod lze spolehlivě určit polohu HMB a následně nastavit předstih zapalování ručně. Otáčením klikového hřídele a kontrolou polohy pístu v kombinaci s měřením jiskry na zapalovací svíčce dosáhnete správného úhlu předstihu, obvykle v rozmezí 5° až 15° před HMB. Tento postup je vhodný zejména pro starší motory s bezkontaktním zapalováním, kde není k dispozici elektronická regulace předstihu.
Při nastavování je vhodné začít s menším předstihem a postupně jej zvyšovat, přičemž sledujte hladký chod motoru a absenci klepání. Po utažení pojistných šroubů rozdělovače je nutné znovu zkontrolovat chod motoru a případně předstih doladit.
Na co si dát pozor: častou chybou je nesprávné určení HMB na výfukovém zdvihu, což způsobí nesprávné nastavení zapalování a může vést k vibracím motoru, zvýšené spotřebě paliva a snížení výkonu.
Tento způsob nastavení časování zapalování bez stroboskopu doma vyžaduje trpělivost a přesnost, ale umožňuje udržet motor v dobré kondici bez nutnosti drahých měřicích přístrojů.
Postup nastavení časování zapalování bez stroboskopu krok za krokem
Pro správné nastavení časování zapalování bez stroboskopu je třeba postupovat systematicky a věnovat pozornost chodu motoru i kvalitě jiskry. Následující návod vysvětlí, jak nastavit časování zapalování ručně bez stroboskopu krok za krokem.
Příprava motoru a nástrojů
Nejdříve připravte potřebné nástroje, zejména imbusový klíč nebo šroubovák pro uvolnění rozdělovače. Motor nechte běžet na volnoběh s otáčkami mezi 800 a 1000 ot./min. Tento rozsah otáček zajistí stabilní podmínky pro správné nastavení předstihu zapalování.

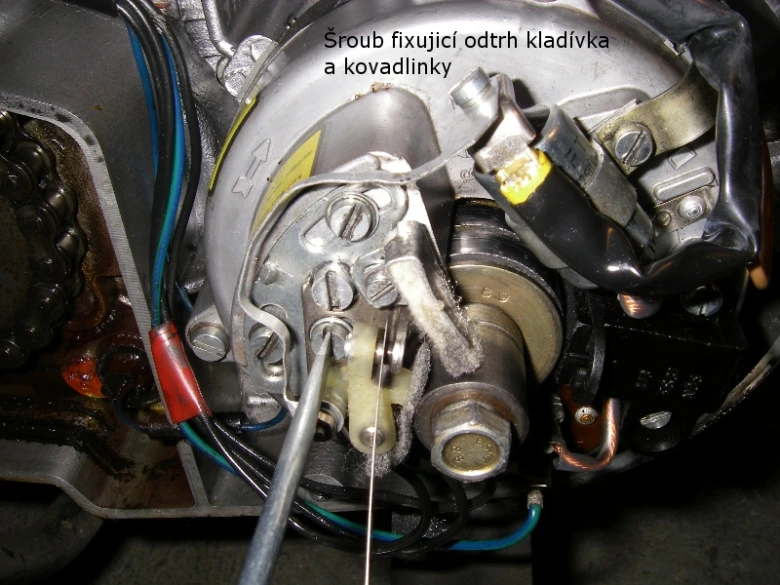

Nastavení rozdělovače
Uvolněte upevňovací šrouby rozdělovače, abyste mohli jeho tělo volně otáčet. Pomalu otáčejte rozdělovačem tak, aby předstih zapalování byl nastaven přibližně na 5° před horním mrtvým bodem (HMB). Postupně můžete mírně zvyšovat předstih až na 15°, pokud motor běží klidně. Nastavení rozdělovače je klíčové pro správný čas jiskry a efektivní spalování.
Kontrola chodu motoru a úprava předstihu
Po prvotním nastavení sledujte zvuk motoru a kontrolujte jiskru na zapalovací svíčce. Pokud motor začne klepat, znamená to, že předstih je příliš velký a je třeba ho mírně snížit. Naopak tupý chod motoru může signalizovat příliš malý předstih. Úpravy provádějte pomalu a vždy po krátké době běhu motoru, aby se projevily změny v chodu.
- Uvolněte šrouby rozdělovače – zajistíte tím možnost otáčení pro nastavení předstihu.
- Nastavte předstih na 5° před HMB – začněte základním úhlem pro bezpečný chod motoru.
- Sledujte zvuk motoru a kontrolujte jiskru – jiskra musí být silná, bez přeskakování.
- Postupně zvyšujte předstih až na 15° – pokud motor nebouchá a běží hladce.
- Utáhněte šrouby rozdělovače – zajistěte pevné uchycení po dosažení optimálního nastavení.
Tip: Častou chybou je nastavení příliš velkého předstihu, které vede ke klepání motoru a jeho poškození. Tento způsob nastavení se hodí především na starší auta bez elektronické regulace zapalování, naopak moderní vozy vyžadují diagnostiku pomocí specializovaných nástrojů.
Jak kontrolovat správnost nastavení časování bez stroboskopu
Jak zkontrolovat a nastavit časování zapalování bez stroboskopu
Správné nastavení časování zapalování bez stroboskopu lze ověřit několika jednoduchými metodami, které využívají kontrolu jiskry a chodu motoru. Kontrola jiskry na svíčce je základní postup, kdy za běžných podmínek musí jiskra být silná a pravidelná. Při ručním nastavení zapalování je vhodné sledovat také hladký chod motoru při volnoběhu v rozmezí 800-1000 ot./min.
Nesprávné časování zapalování se projeví typickým klepáním motoru, které vzniká kvůli předčasnému nebo opožděnému zapálení směsi. Právě absence klepání je spolehlivým ukazatelem správného předstihu zapalování. Nastavení rozdělovače by mělo být upraveno tak, aby motor běžel tiše a bez vibrací v celém rozsahu otáček.
- Kontrola jiskry – silná a pravidelná jiskra na svíčce signalizuje správné časování
- Poslech motoru – volnoběh 800-1000 ot./min bez klepání a vibrací
- Ruční nastavení zapalování – jemné otáčení rozdělovače pro dosažení hladkého chodu
- Ověření chodu v různých režimech – motor bez stroboskopu musí být stabilní i při zvýšených otáčkách
Tip: Nesprávné nastavení časování zapalování bez stroboskopu často způsobuje zvýšené klepání a hlučnost motoru. Pro koho je tento postup vhodný? Ruční nastavení bez stroboskopu se hodí u starších aut s rozdělovačem, ale ne pro moderní motory s elektronickým řízením zapalování.
Bezpečnostní opatření při nastavování časování zapalování
Při ručním nastavování časování zapalování bez stroboskopu je nezbytné dodržovat konkrétní bezpečnostní opatření, která minimalizují riziko úrazu. Rotující části motoru, zejména klikový hřídel a řemenice, dosahují rychlosti až 1000 ot./min při volnoběhu, což představuje vážné nebezpečí zachycení ruky nebo nástroje. Při kontrole jiskry na zapalovací svíčce nikdy neumisťujte ruce ani nástroje do blízkosti pohyblivých částí.
Elektrický proud v zapalovacím systému dosahuje napětí až 20 000 V, proto používejte výhradně izolované nástroje s certifikovanou izolací minimálně 1000 V. Nikdy se nedotýkejte aktivních kontaktů zapalování za chodu motoru, abyste předešli riziku elektrického šoku. Doporučuje se vypnout zapalování při mechanickém nastavování rozdělovače, pokud to provozní podmínky umožňují.
- Používejte pracovní rukavice s protiskluzovou úpravou a ochranné brýle s bočním krytím
- Zajistěte vozidlo proti samovolnému pohybu, například zařazením rychlosti a použitím klínů pod kola
- Pracujte v dobře osvětleném a větraném prostoru s teplotou mezi 15-25 °C pro optimální viditelnost značek a bezpečnost
- Při určování horního mrtvého bodu (HMB) používejte pevné nástroje, například záslepku do otvoru zapalovací svíčky nebo úchylkoměr, aby nedošlo k poškození motoru nebo zranění
- Po nastavení předstihu pevně utáhněte pojistné šrouby rozdělovače a zkontrolujte stabilitu nastavení otáčením motoru o dvě celé otáčky (720°) ručně
Jaké chyby se dají udělat při nastavení časování zapalování bez stroboskopu
Častou chybou je nedostatečné zajištění polohy rozdělovače po nastavení, což vede k posunu úhlu zapalování během zkoušení motoru a následnému nesprávnému chodu. Dalším rizikem je podcenění ochrany proti kontaktu s rotujícími částmi, což může způsobit vážné mechanické poranění. Nezřídka se také stává, že se při nastavování používají neizolované nástroje, což zvyšuje riziko elektrického úrazu.
Tip: Tento způsob nastavení časování je vhodný pouze pro starší motory s bezkontaktním zapalováním a mechanickým rozdělovačem. Pro moderní motory s elektronickým řízením předstihu nebo bez rozdělovače se ruční nastavení bez stroboskopu nedoporučuje, protože může vést k nesprávnému chodu a poškození motoru.

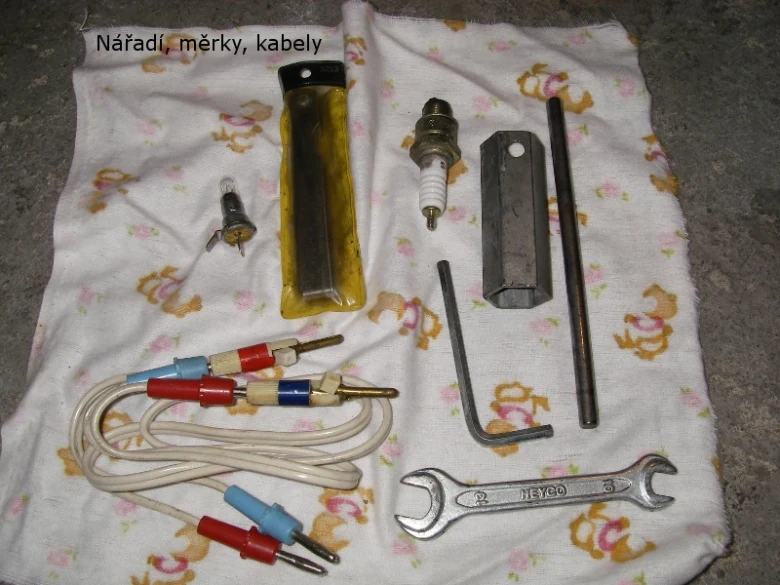

Doporučené nástroje a pomůcky pro nastavení časování
Pro úspěšné nastavení časování zapalování bez stroboskopu doma je nezbytné mít přesně definované nástroje a pomůcky. Klíče a zásuvky slouží k uvolnění a pevnému dotažení šroubů rozdělovače, přičemž doporučené velikosti jsou obvykle 10 mm a 13 mm podle typu vozidla. Číselník (úchylkoměr) umožňuje přesné měření úhlu předstihu zapalování s přesností na setiny milimetru, což pomáhá určit polohu pístu vůči hornímu mrtvému bodu (HMB). Pravítko nebo měřicí pásmo je vhodné pro kontrolu vzdáleností a přesné označení značek na řemenici nebo klikovém hřídeli, kde se obvykle vytváří značky odpovídající 5° až 15° před HMB. Fixační pomůcky, například malý svěrák nebo svorky, zajistí stabilní polohu rozdělovače během nastavování, aby nedošlo k nechtěnému posunu. Nezbytnou součástí je servisní manuál konkrétního motoru, který obsahuje přesné hodnoty předstihu, doporučené otáčky volnoběhu (obvykle 800-1000 ot./min) a postup nastavení.
Tipy pro nastavení časování zapalování bez stroboskopu
- Klíče a zásuvky (10 mm, 13 mm) – k uvolnění a utažení šroubů rozdělovače
- Číselník (úchylkoměr) – pro přesné měření úhlu polohy pístu vůči HMB s přesností 0,01 mm
- Pravítko nebo měřicí pásmo – k označení značek na řemenici odpovídajících 5° – 15° před HMB
- Fixační pomůcky (svěrák, svorky) – pro pevné zajištění rozdělovače během nastavování
- Servisní manuál – obsahuje přesné parametry předstihu a doporučený postup nastavení
Správné nástroje umožní přesnou kontrolu jiskry a stabilní nastavení rozdělovače, což je klíčové pro optimální výkon motoru bez použití stroboskopu. Na co si dát pozor: častou chybou je nepřesné upevnění rozdělovače, které vede k posunu předstihu během jízdy a následným vibracím motoru.
Časté chyby při nastavování časování bez stroboskopu a jak se jim vyhnout
Při ručním nastavení zapalování bez stroboskopu patří mezi nejčastější chyby špatné určení horního mrtvého bodu (HMB). Nesprávné zjištění HMB vede k nesprávnému předstihu zapalování, což ovlivňuje výkon motoru a může způsobit klepání. Další častou chybou je nesprávné nastavení rozdělovače – jeho otočení mimo optimální polohu vyvolá nesprávný čas zapalování a opět klepání motoru s možným poškozením. Nedostatečná kontrola chodu motoru po nastavení bývá přehlížena, přitom je nezbytná pro ověření, zda nastavení odpovídá skutečnému provozu.
Jaké chyby se dají udělat při nastavení časování zapalování bez stroboskopu
- Nepřesné vyhledání HMB způsobí posun předstihu a špatný chod motoru
- Nesprávné otáčení rozdělovače vede k nestabilní jiskře a klepání
- Ignorování vibrací a hluku motoru po nastavení znamená přehlédnutí chybného časování
- Nedostatečná kontrola jiskry na svíčkách může ukrýt problémy s nastavením
Tip: Při ručním nastavení zapalování doporučuji pečlivě kontrolovat HMB a sledovat reakce motoru, abyste předešli poškození způsobenému klepáním. Nastavení zapalování bez stroboskopu vyžaduje trpělivost a přesnost, proto se vždy ujistěte, že rozdělovač je pevně zajištěn v optimální poloze.
Diagnostika nesprávného časování pomocí zvuku a vibrací
Pro správné nastavení časování zapalování bez stroboskopu je nezbytné nejprve rozpoznat příznaky nesprávného časování. Diagnostika probíhá především podle zvuku a vibrací motoru, které indikují potřebu úpravy předstihu zapalování a nastavení rozdělovače.
Znaky nesprávného časování
Klepání motoru při volnoběhu nad 800 ot./min., zvýšené vibrace a nerovnoměrný chod motoru patří mezi hlavní znaky nesprávného časování zapalování. Tyto projevy naznačují, že motor bez stroboskopu pracuje s nepřesným předstihem, což může vést k poškození motoru a snížení výkonu.
Jak diagnostikovat bez stroboskopu
Diagnostika spočívá v pečlivém poslechu zvuku motoru a měření vibrací pomocí jednoduchých nástrojů nebo doteku. Kontrola jiskry na svíčce také pomůže určit správný úhel zapalování. Pro ruční nastavení zapalování je třeba najít horní mrtvý bod a následně upravit nastavení rozdělovače podle zvukových a vibračních signálů.
Tip: Pravidelná kontrola vibrací a klepání motoru pomáhá předejít vážným závadám způsobeným špatným časováním.
Doporučení pro nastavení časování za různých provozních podmínek
Při ručním nastavení časování zapalování bez stroboskopu je nezbytné přizpůsobit předstih aktuálním provozním podmínkám, aby motor dosahoval optimálního výkonu a spotřeby paliva. Vliv nadmořské výšky a zimního provozu patří mezi klíčové faktory, které je třeba zohlednit při kontrole jiskry a nastavení rozdělovače.
Nastavení při vysoké nadmořské výšce
Ve vyšších nadmořských výškách klesá hustota vzduchu, což ovlivňuje spalování paliva v motoru. Pro kompenzaci tohoto efektu je vhodné posunout předstih zapalování o 1-3 stupně dopředu. Tento posun zajistí lepší spalování a udrží výkon motoru, zároveň pomáhá snižovat spotřebu paliva. Při ručním nastavení je důležité správně určit horní mrtvý bod a přesně nastavit rozdělovač, aby byl předstih optimální i bez pomoci stroboskopu.
Úpravy pro zimní provoz
Zimní provoz vyžaduje mírné úpravy časování zapalování kvůli nižším teplotám a odlišným vlastnostem paliva. Obvykle se doporučuje mírně zvýšit předstih, protože chladnější směs paliva potřebuje delší dobu ke správnému zapálení. Při ruční kontrole jiskry a nastavení rozdělovače bez stroboskopu lze využít jednoduché metody, například sledování vibrací motoru a jeho odezvy na plynový pedál, aby bylo časování co nejpřesnější.
Tipy pro nastavení časování zapalování bez stroboskopu:
- Určete přesně horní mrtvý bod pístu
- Nastavte rozdělovač tak, aby jiskra vznikala v optimálním předstihu
- Sledujte reakci motoru na změny předstihu – příliš velký předstih způsobuje klepání, malý vede ke ztrátě výkonu
- Vysoká nadmořská výška a zimní provoz vyžadují specifické přizpůsobení předstihu
Správné ruční nastavení časování zapalování bez stroboskopu pomáhá udržet motor bez zbytečných vibrací a zlepšuje spalování i při náročnějších podmínkách. Pro koho se tato metoda hodí? Především pro majitele starších vozidel bez elektronické diagnostiky. Naopak u moderních motorů s řízeným zapalováním tato ruční úprava není doporučena.
Časté dotazy
Jak přesně určit horní mrtvý bod bez stroboskopu?
Použijte nástroj pro zastavení pístu nebo číselník v otvoru svíčky, otáčejte klikovým hřídelem pomalu až do dorazu; správná poloha je při maximálním stlačení pístu během kompresního zdvihu.
Jaký je doporučený úhel předstihu při nastavování bez stroboskopu?
Obvykle se nastavuje mezi 5° až 15° před horním mrtvým bodem (HMB), přičemž přesná hodnota závisí na typu motoru a provozních podmínkách.
Jak poznám, že je časování zapalování správně nastavené?
Motor běží hladce na volnoběh 800-1000 ot./min., jiskra na svíčce je pravidelná a motor nepodléhá klepání nebo nerovnoměrnému chodu.
Co dělat, když motor začne klepat po nastavení předstihu?
Snižte předstih o 1-2° a znovu otestujte chod motoru; klepání značí příliš velký předstih, který může poškodit motor.
Jak často mám kontrolovat časování zapalování?
Doporučuje se kontrolovat časování každých 10 000 až 20 000 km nebo při změně provozních podmínek, aby byl motor v optimálním stavu.
Jaké bezpečnostní opatření je nutné dodržet při nastavování časování?
Vypněte motor před manipulací, používejte ochranné rukavice, dávejte pozor na rotující části a elektrické komponenty, aby nedošlo k úrazu.
Jak diagnostikovat nesprávné časování bez stroboskopu?
Poslouchejte klepání motoru, sledujte vibrace a nerovnoměrný chod při volnoběhu; tyto příznaky obvykle naznačují nesprávné časování.
Jak nastavit časování zapalování při vysoké nadmořské výšce?
Posuňte předstih o 1-3° více před HMB, aby motor správně spaloval řidší vzduch a zachoval výkon.
Mohu nastavit časování bez speciálních nástrojů?
Ano, pomocí základních nástrojů jako klíče, pravítko a pozorování chodu motoru lze nastavit časování bez stroboskopu s dostatečnou přesností.
Jaké chyby se často dělají při nastavování časování bez stroboskopu?
Nesprávné určení HMB, špatné otáčení rozdělovače a nedostatečná kontrola chodu motoru vedou k nesprávnému časování a možnému poškození motoru.
Jaké nástroje a pomůcky jsou nezbytné pro správné nastavení časování zapalování bez stroboskopu?
Pro nastavení časování bez stroboskopu je doporučeno mít klíč na povolení řemene, šroubovák na nastavení předstihu a měrku pro přesné určení polohy klikového hřídele.
Jak správně interpretovat zvuky motoru při kontrole správnosti časování zapalování?
Klepání motoru při nízkých otáčkách obvykle znamená příliš brzký předstih, zatímco špatný tah nebo ztráta výkonu mohou signalizovat příliš pozdní nastavení; poslouchejte motor na 1500 ot./min pro diagnostiku.
