Správné seřízení ventilů motoru přímo ovlivňuje kompresní tlaky ve válcích a celkovou provozní efektivitu spalovacího procesu. Příliš malá ventilová vůle vede k podpálení ventilů a ztrátě výkonu, zatímco nadměrná vůle způsobuje hlučný chod a zrychlené opotřebení rozvodového mechanismu. Tento návod vás provede postupem nastavení ventilové vůle u motorů s mechanickým ovládáním, neboť u jednotek vybavených hydroštely je systém samostavitelný a manuální zásah do vůlí nevyžaduje.
To hlavní z článku
- Ventilová vůle se nastavuje obvykle za studena při teplotě 18-22 °C.
- Doporučené hodnoty vůle jsou 0,15 mm pro sací a 0,20 mm pro výfukové ventily u motorů VAZ 2101-2107.
- Při nastavování je klíčové otočit motor na horní úvrať kompresního zdvihu (TDC).
- Nastavení ventilů by se mělo provádět každých 10 000 až 15 000 km podle servisního manuálu.
- Použití správných nástrojů, jako jsou listové měrky a momentový klíč, zvyšuje přesnost a zabraňuje poškození závitů.
Co je ventilová vůle a proč je její správné nastavení klíčové
Ventilová vůle představuje přesně definovanou mezeru mezi koncem dříku ventilu a ovládacím mechanizmem, jako je vahadlo nebo vačkový hřídel. Tato mezera kompenzuje tepelnou roztažnost kovových součástí při zahřátí motoru na provozní teplotu. Správné nastavení ventilů zajišťuje, že ventil v uzavřené poloze vždy těsně dosedne do sedla, což je zásadní pro udržení kompresního tlaku a efektivní odvod tepla do hlavy válců. Pokud váš motor nemá hydroštely, které vůli vymezují automaticky hydraulickým tlakem oleje, stává se pravidelné seřízení ventilů motoru nezbytným úkonem pro zachování životnosti agregátu.
Proč je ventilová vůle kritická pro výkon motoru
Nedostatečná nebo příliš velká ventilová vůle přímo ovlivňuje efektivitu spalovacího procesu a mechanický stav ventilového rozvodu. Tepelná roztažnost materiálů vyžaduje, aby za provozní teploty zůstala mezi komponenty přesně stanovená vůle, jinak hrozí vážné poškození ventilu nebo jeho sedla.
- Příliš malá vůle způsobuje nedokonalé zavírání ventilu, což vede k jeho přehřívání, poškození sedla a následnému podpálení ventilu.
- Nadměrná vůle způsobuje opožděné otevírání ventilů, zkrácení doby jejich otevření, hlučný klepavý zvuk motoru a citelnou ztrátu výkonu.
- Nesprávné nastavení ventilové vůle zvyšuje spotřebu paliva, snižuje efektivitu spalování a negativně ovlivňuje emise motoru.
| Typ motoru | Doporučená vůle (sací) | Doporučená vůle (výfukový) |
|---|---|---|
| VAZ 2101 – 2107 | 0,15 mm | 0,20 mm |
| Dieselové motory | 0,20 – 0,30 mm | 0,20 – 0,30 mm |
| Pitbike 110cc | 0,05 – 0,06 mm | 0,06 – 0,07 mm |
| ATV 250cc | 0,10 mm | 0,12 mm |
Odborná rada: Pokud při volnoběhu slyšíte z hlavy válců kovové cvakání, je to často první varovný signál, že je nutné provést kontrolu a nastavení ventilové vůle. Častou chybou při nastavování ventilů je měření vůle při nesprávné teplotě motoru, což vede k chybným hodnotám, nebo zanedbání kontroly po dotažení kontramatky. Toto nastavení se hodí pro majitele starších mechanických rozvodů, zatímco u moderních jednotek vybavených hydroštely je manuální zásah zbytečný a kontraproduktivní. Pamatujte, že ventily se nastavují buď za studena (18 až 22 °C), nebo za tepla (80 až 90 °C) přesně podle servisního manuálu konkrétního výrobce.

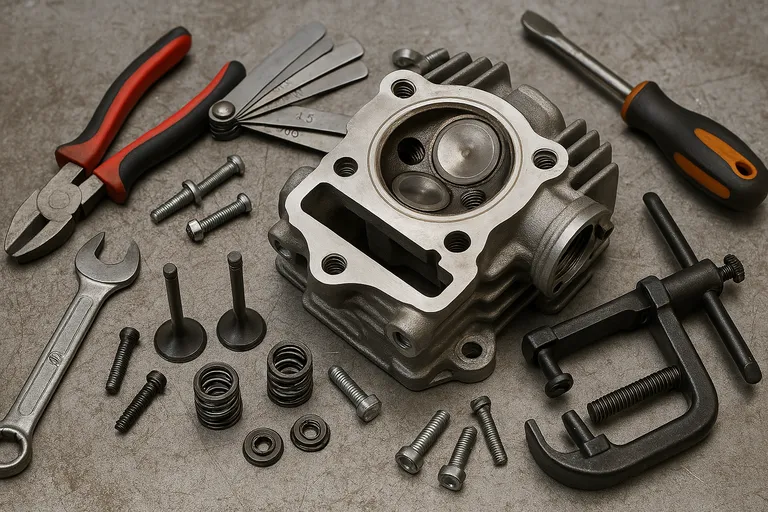

Příprava a potřebné nástroje pro správné nastavení ventilů
Správná příprava a volba kvalitního vybavení jsou základem pro úspěšné nastavení ventilů motoru, které zajistí jeho optimální výkon a dlouhou životnost. Před zahájením práce se vždy ujistěte, že máte veškeré nářadí po ruce a motor je v odpovídajícím stavu pro přesné měření.
Jaké nástroje jsou nezbytné pro přesné nastavení ventilů?
Pro úspěšné seřízení ventilů motoru budete potřebovat sadu specifického nářadí, které zajistí správnou ventilovou vůli. Základem jsou kalibrované listové měrky, které slouží k přesnému měření vůle mezi ventilem a vahadlem. K povolování a utahování mechanismu si připravte stranové klíče o velikostech 9, 10 a 17 mm. Po nastavení je nutné použít momentový klíč, který zabraňuje poškození závitů při finálním zajištění. Kontramatka pak pevně zajišťuje zvolené nastavení ventilů proti uvolnění vibracemi motoru. Pro manipulaci s mechanismem se hodí kleště na kontramatky a čistící hadry, které odstraní nečistoty z ventilového víka.
- Listové měrky pro měření ventilové vůle
- Sada klíčů 9, 10 a 17 mm
- Momentový klíč pro správné dotažení
- Kleště na kontramatky
- Čistící hadry pro udržení čistoty
Jak se připravit před samotným nastavením ventilů?
Předtím, než začnete s návodem na správné nastavení ventilů na motoru, očistěte okolí ventilového víka, aby do otevřeného motoru nenapadaly nečistoty. Důležitým faktorem je teplota motoru, která by se měla pohybovat v rozmezí 18 až 22 °C, neboť kovové součásti při zahřátí mění svou roztažnost. U motorů vybavených hydroštely tento postup neprovádějte, protože jsou konstruovány pro automatické vymezení vůle. Před samotnou prací si také ověřte pořadí válců motoru a polohu TDC motoru, což je horní úvrať pístu, kdy jsou ventily plně uzavřeny.
Odborná rada: Častou chybou je seřizování ventilů na zahřátém motoru, což vede k chybným hodnotám vůle a následnému podpálení ventilů. Tento postup se hodí pro běžné mechanické rozvody, nikoliv pro motory s automatickým vymezováním vůle.
Jak správně určit polohu klikového hřídele a pořadí válců při nastavování ventilů
Správné seřízení ventilů motoru vyžaduje naprostou přesnost při určení polohy pístu. Mechanismus motoru musí být v pozici horní úvrať kompresního zdvihu (TDC), kdy jsou oba ventily daného válce zcela uzavřeny. Právě v tomto bodě je ventilová vůle měřitelná a nastavitelná podle předepsaných hodnot výrobce. Klikový hřídel přímo určuje pohyb pístů a tím i správný čas pro nastavení ventilové vůle. Pokud motor disponuje hydroštely, mechanické nastavování ventilů není nutné, protože vůli vymezují automaticky tlakem oleje.
Postup seřízení ventilů motoru krok za krokem

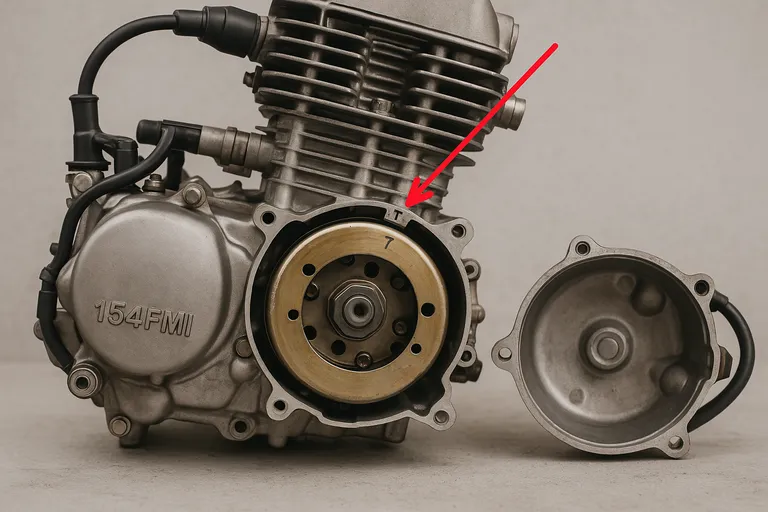

- Vyhledání značky TDC – otáčejte klikovým hřídelem ve směru chodu motoru, dokud značka na řemenici neukáže na rysku bloku motoru.
- Identifikace kompresního zdvihu – ověřte, že jsou vahadla daného válce volná, což značí, že píst je skutečně v kompresní fázi, nikoliv ve střihu.
- Ověření pořadí válců motoru – postupujte přesně podle servisního manuálu, který definuje pořadí zážehu a odpovídající sekvenci seřizování pro váš typ motoru.
- Kontrola vačkového hřídele – vizuálně zkontrolujte, zda jsou vačky v pozici, kdy netlačí na žádný z ventilů příslušného válce.
Odborná rada: Časté chyby při nastavování ventilů zahrnují záměnu kompresního zdvihu se střihem ventilů, kdy jsou ventily částečně otevřené. Tento postup se hodí pro mechanické rozvody, zatímco pro motory vybavené hydroštely se tento úkon neprovádí. Na co si dát pozor: vždy používejte momentový klíč pro dotažení kontramatky, abyste předešli poškození závitů seřizovacího šroubu.
Krok za krokem: Jak nastavit ventily na motoru správně
Správné seřízení ventilů motoru vyžaduje preciznost a dodržení technologického postupu, abyste předešli poškození ventilového rozvodu. Následující postup seřízení ventilů motoru krok za krokem vám pomůže zajistit optimální chod motoru bez zbytečných vibrací či ztráty výkonu.
Příprava nástrojů a demontáž krytů
Pro přesné nastavení ventilové vůle si připravte sadu kalibrovaných listových měrek, sadu stranových klíčů a momentový klíč. Práci provádějte výhradně na studeném motoru při teplotě 18 až 22 °C, neboť tepelná roztažnost materiálů zásadně mění naměřené hodnoty. Demontujte kryt ventilů a zapalovací svíčku, což usnadní otáčení klikovým hřídelem bez komprese.
Otočení motoru na horní úvrať kompresního zdvihu (TDC)
- Nastavení polohy – otáčejte klikovým hřídelem motoru tak, aby se píst daného válce dostal do polohy TDC motoru (horní úvrať).
- Ověření komprese – zajistěte, aby v této pozici byly oba ventily (sací i výfukový) zcela uzavřeny a nebyla na ně vyvíjena žádná síla vahadly.
Měření a nastavení ventilové vůle
- Změření vůle – zasuňte odpovídající listovou měrku mezi ventil a vahadlo, přičemž měrka musí klást mírný odpor.
- Úprava mezery – uvolněte kontramatku a pomocí šroubku nastavte ventilovou vůli přesně podle servisního manuálu výrobce.
- Zajištění spoje – podržte šroubek ve správné pozici a pevně dotáhněte kontramatku, aby se nastavení vůle během provozu nezměnilo.
Odborná rada: Časté chyby při nastavování ventilů spočívají v přílišném utažení kontramatky, která následně změní polohu seřizovacího šroubku. Před finálním dotažením vždy zkontrolujte průchod měrky. Pamatujte, že toto nastavení neplatí pro motory vybavené hydroštely, které se nastavují automaticky tlakem oleje.
Kontrola a dokončení práce
Po dotažení kontramatky znovu ověřte ventilovou vůli listovou měrkou, zda nedošlo k jejímu posunu. Očistěte dosedací plochy, nasaďte nové těsnění a namontujte zpět kryt ventilů. Nakonec vraťte zapalovací svíčku a krátce spusťte motor, abyste ověřili, že ventily pracují tiše a motor běží kultivovaně. Tento postup je univerzální pro běžné spalovací motory, u specifických strojů jako je Zetor 4 válec se vždy řiďte předepsaným pořadím válců motoru.
Doporučené hodnoty ventilové vůle podle typu motoru
Správné nastavení ventilové vůle je zásadní pro dlouhou životnost motoru a jeho efektivní spalování. Typ motoru přímo určuje doporučenou hodnotu vůle, přičemž sací ventil vyžaduje menší mezeru než výfukový ventil, který se vlivem horka více roztahuje.
Jaké jsou doporučené hodnoty ventilové vůle pro různé typy motorů?
Pro dosažení optimálního výkonu motoru musíte vždy dodržet specifikace výrobce, neboť ventilová vůle zajišťuje správné dosednutí ventilu do sedla. U motorů VAZ 2101 až 2107 se standardně nastavuje sací ventil na 0,15 mm a výfukový ventil na 0,20 mm. Dieselové motory vyžadují kvůli vyšší tepelné zátěži větší vůle, typicky v rozsahu 0,20 až 0,30 mm. U čínských 4T motorů se hodnoty liší podle objemu válce, nejčastěji v rozmezí 0,05 až 0,12 mm.
| Typ motoru | Sací ventil (mm) | Výfukový ventil (mm) |
|---|---|---|
| VAZ 2101-2107 | 0,15 | 0,20 |
| Dieselové motory | 0,20-0,25 | 0,25-0,30 |
| Čínské 4T motory | 0,05-0,08 | 0,08-0,12 |
Odborná rada: Častou chybou při nastavování je měření vůle v nesprávné poloze TDC motoru, kdy ventil není v uzavřeném stavu. Pokud má váš motor hydroštely, seřizování ventilů motoru není nutné, protože vůle se vymezuje automaticky tlakem oleje.
Jak správně nastavit regulační ventil?
Při procesu, jak seřizovat ventily motoru, musíte postupovat systematicky pomocí listových měrek. Správné nastavení ventilové vůle provádějte vždy u studeného motoru, aby tepelná roztažnost kovů nezkreslila naměřené hodnoty. Pokud se rozhodnete pro seřízení ventilů motoru svépomocí, dbejte na to, aby po dotažení kontramatky nedošlo k posunu šroubu. Správné nastavení ventilů u čtyřválcového motoru či šestiválcového motoru vyžaduje přesné dodržení pořadí válců motoru podle manuálu daného stroje.
Pro koho se to hodí: Tento postup je určen pro majitele motorů s mechanickým vymezováním vůlí, kteří disponují základním nářadím.
Pro koho se to NEhodí: Pokud váš motor využívá hydroštely, manuální nastavování ventilové vůle je zbytečné a neodborný zásah může vést k poškození ventilového rozvodu.
Specifika nastavení ventilů u motorů s hydraulickými zdvihadly
U moderních spalovacích motorů vybavených hydraulickými zdvihadly, běžně označovanými jako hydroštely, dochází k automatické eliminaci vůle mezi vačkou a ventilem. Hydraulické zdvihadlo využívá tlaku motorového oleje, který udržuje nulovou ventilovou vůli během celého provozního cyklu motoru. Díky tomuto principu není u většiny těchto agregátů manuální nastavení ventilové vůle potřeba, což zásadně zjednodušuje pravidelný servis. Správné nastavení ventilů u těchto systémů probíhá výhradně výměnou opotřebovaných nebo nefunkčních komponentů, nikoliv seřizováním pomocí měrek.
Odborná rada: Přestože se hydroštely samočinně seřizují, při použití motorového oleje s nevhodnou viskozitou nebo při zanesení olejových kanálků karbonovými úsadami dochází k jejich zatuhnutí a ztrátě schopnosti kompenzace.
- Častá chyba: Záměna hydraulických zdvihadel za mechanická zdvihadla při provádění generální opravy hlavy válců, což vede k okamžitému poškození ventilového rozvodu.
- Na co si dát pozor: Pokud motor po nastartování vydává kovový cvakavý zvuk, hydroštely nemusí správně držet tlak oleje, což vyžaduje kontrolu tlaku mazací soustavy nebo výměnu zdvihadel.
- Pro koho se to hodí: Pro běžné provozní motory s moderní koncepcí, kde výrobce v servisním plánu manuální seřízení ventilů motoru zcela vylučuje a předepisuje pouze pravidelnou výměnu oleje dle specifikace.
- Pro koho se to nehodí: Pro vysoce výkonné závodní motory, kde se z důvodu stability ventilového rozvodu ve vysokých otáčkách (nad 7 000 ot./min) preferuje klasické mechanické nastavení ventilové vůle pomocí pevných zdvihátek.
Při diagnostice hydroštelů vždy ověřte, zda je vůle skutečně nulová, nebo zda nedochází k tzv. „měkkému“ chodu zdvihátka, kdy lze zdvihátko stlačit prstem i při naplnění olejem. Pokud zdvihátko vykazuje vůli větší než 0,10 mm, je nutná jeho výměna, neboť automatická kompenzace je trvale narušena. Vždy používejte olej, který odpovídá normě výrobce motoru, protože hydroštely jsou citlivé na rychlost náběhu tlaku oleje při studených startech.
Časté chyby a jak se jim vyhnout při nastavování ventilů
Správné nastavení ventilové vůle vyžaduje preciznost a striktní dodržení technologického postupu. Často dělané chyby při nastavování ventilů motoru pramení především z podcenění tepelné roztažnosti kovů a mechanické nepřesnosti. Pokud provádíte seřízení ventilů motoru na agregátu, který nemá teplotu v rozmezí 18 až 22 °C, naměřené hodnoty budou zkreslené. To vede k následnému klepání motoru nebo fatálnímu podpálení ventilů. Vždy pracujte výhradně na motoru vychladlém na okolní teplotu, pokud výrobce výslovně neuvádí jinak.
Mezi nejčastější nedostatky patří:
- Měření při nesprávné teplotě motoru, které znemožňuje dodržení předepsané vůle za provozu.
- Nedostatečné zajištění kontramatky, což vede k jejímu povolení a následnému poškození motoru vibracemi.
- Nepřesné natočení pístu do polohy TDC motoru, kdy ventil není v plně uzavřeném stavu.
- Použití nevhodných měrek, které jsou znečištěné, ohnuté nebo mechanicky poškozené.
- Překročení doporučeného utahovacího momentu, které vede ke stržení závitů v hlavě válců.
Odborná rada: Vždy po dotažení kontramatky znovu zkontrolujte spárovou měrkou, zda se vůle při utahování nezměnila. U motorů vybavených hydroštely se standardní nastavování ventilové vůle neprovádí, protože systém vymezuje vůli hydraulicky. Pokud motor vykazuje nadměrnou hlučnost i po seřízení, může být problém v opotřebeném vačkovém hřídeli nebo nefunkčních hydrokompenzátorech.
| Častá chyba | Následek | Prevence |
|---|---|---|
| Měření za tepla | Zkreslená vůle | Měřit při 18-22 °C |
| Volná kontramatka | Vibrace a rozhození vůle | Použít momentový klíč |
| Špatná poloha TDC | Ventil není uzavřen | Kontrola rysky na řemenici |
| Hrubá síla | Stržený závit | Dodržet moment výrobce |
Na co si dát pozor: Nikdy nepoužívejte nadměrnou sílu při dotahování stavěcího šroubu, zejména u hliníkových hlav válců, kde hrozí nevratné poškození závitu. Tato údržba se hodí pro majitele starších motorů bez automatického vymezování vůle, ale není vhodná pro uživatele bez základní sady nářadí, jako jsou listové měrky a momentový klíč, nebo pro motory s moderními hydrokompenzátory.
Časté dotazy (FAQ) k nastavení ventilů na motoru
Otázka: Jak nastavit regulační ventil správně?
Použijte listovou měrku k měření vůle, nastavte šroubkem na doporučenou hodnotu (například 0,15 mm u sacího ventilu) a zajistěte kontramatkou.
Otázka: Jak nastavit třícestný ventil?
Třícestný ventil se nastavuje podle údajů výrobce; měřte vůli při studeném motoru 18-22 °C a nastavte šroubkem přesnou hodnotu.
Otázka: Kdy nastává střih ventilu?
Střih ventilu nastává v okamžiku, kdy se výfukový ventil dovírá a sací otevírá; v této poloze pístu dochází k překrytí časování.
Otázka: Jak nastavit EGR ventil správně?
EGR ventil se obvykle manuálně neseřizuje; při potížích s recirkulací spalin jej vyčistěte nebo vyměňte podle servisního manuálu konkrétního motoru.
Otázka: Jak poznat, že je potřeba seřídit ventily na motoru?
Projevem je slyšitelné klepání, snížení výkonu či zvýšená spotřeba paliva; doporučený interval kontroly je každých 10 000 až 15 000 km.
Otázka: Jak často se má provádět nastavení ventilů motoru?
Interval údržby závisí na typu motoru, obvykle se však seřízení ventilů motoru provádí po ujetí 10 000 až 15 000 km.
Otázka: Lze nastavit ventily u motoru za tepla?
Některé starší konstrukce vyžadují seřízení při 80-90 °C, ale většina moderních motorů vyžaduje nastavení ventilové vůle za studena při 18-22 °C.
Otázka: Co je to ventilová vůle?
Ventilová vůle je technologická mezera mezi ventilem a vahadlem, která kompenzuje tepelnou roztažnost materiálů a zabraňuje podpálení ventilů.
Otázka: Jaké nástroje potřebuji pro nastavení ventilů?
Připravte si sadu listových měrek, sadu klíčů, momentový klíč pro dotažení kontramatky a čistý hadr pro udržení čistoty pracovního prostoru.
Otázka: Může nesprávné nastavení ventilů poškodit motor?
Ano, příliš malá vůle vede k podpálení ventilů a ztrátě komprese, zatímco příliš velká vůle způsobuje mechanické rázy a opotřebení rozvodového mechanismu.
Otázka: Jak určit pořadí válců motoru při nastavování?
Pořadí válců motoru zjistíte v manuálu; motor vždy otáčejte na TDC motoru (horní úvrať) daného válce, kdy jsou oba ventily plně uzavřeny.
Otázka: Jak nastavit ventily u motoru s hydroštely?
Motory vybavené hydroštely (hydraulické zdvihátko) nevyžadují manuální nastavování, neboť vůli vymezují automaticky tlakem oleje; pouze kontrolujte jejich těsnost a funkci.
Odborná rada: Častou chybou je měření vůle v nesprávné poloze pístu; vždy se ujistěte, že vačka daného válce směřuje vrcholem od ventilu, aby nedošlo k falešnému měření. Upozorňuji, že tento postup se hodí pro běžné spalovací motory, ale nikoliv pro vysoce výkonné závodní speciály s jiným časováním.
