Proč startér netočí a jak řešit cvakající relé v autě

Problém, kdy startér cvaká, ale netočí motor, patří mezi časté závady, které znemožňují nastartování auta. Pokud startovací relé vydává cvakavý zvuk, ale startér se neotáčí, příčin může být několik – od vybití baterie až po poruchu samotného startéru. Správná diagnostika a cílený zásah pomohou odhalit zdroj problému a vrátit vozidlo rychle do provozu.

Hlavní příčiny neotáčení startéru a cvakání relé

Elektrické příčiny neotáčení startéru a cvakání relé

Startovací relé přenáší vysoký proud z baterie ke startéru na základě nízkonapěťového signálu ze spínače zapalování. Odpor cívky relé mezi svorkami 85 a 86 by měl být v rozmezí 50-200 ohmů, přičemž pro aktivaci relé je potřeba napětí 12 V. Při sepnutém relé je odpor mezi svorkami 30 a 87 prakticky nulový, což umožňuje průtok proudu ke startéru. Relé se obvykle nachází v pojistkové skříňce motorového prostoru nebo pod přístrojovou deskou.

Cvakání relé bez roztočení startéru signalizuje často opotřebení kontaktů, korozi nebo špatné uzemnění. Dalšími příčinami jsou slabá baterie, tepelná degradace relé a zvýšený elektrický odpor při nízkých teplotách, které zhoršují sepnutí. Test relé zahrnuje měření odporu cívky, poslech cvaknutí a kontrolu spojení mezi svorkami 30 a 87. Lehké poklepání na relé může dočasně zlepšit kontakt, ale efektivní řešení je výměna relé, která stojí přibližně 50-75 USD v závislosti na modelu vozidla a přístupu k relé.

Tip: Častou chybou je ignorovat kontrolu uzemnění a stav kabeláže, kde oxidace nebo uvolněné svorky výrazně zvyšují odpor a brání správnému sepnutí relé a startéru.

Baterie a elektrické spoje

Napětí baterie by mělo být v klidovém stavu mezi 12,4 a 12,6 V, aby startér mohl získat dostatek energie k roztočení setrvačníku. Při napětí pod 12,4 V relé sice cvaká, ale startér nemá dostatečný výkon (0,5-2,5 kW) k roztočení motoru. Slabá nebo vybitá baterie zvyšuje proudovou zátěž relé a urychluje opotřebení kontaktů.

Je nezbytné pravidelně kontrolovat a čistit svorky baterie a kabeláž, aby nebyly korodované, uvolněné nebo oxidované. Při vybití baterie je doporučené použít startovací kabely a vozidlo s funkční baterií, přičemž červený kabel se připojuje na kladné póly a černý na záporný pól nabité baterie a kostru druhého vozidla. Pokud ani po tomto postupu startér neotáčí, baterie pravděpodobně vyžaduje dobití nebo výměnu.

Mechanické příčiny neotáčení startéru

Mezi hlavní mechanické závady patří opotřebené uhlíky, vadná volnoběžka a poškozený pastorek. Opotřebené uhlíky nezajišťují správný kontakt s kolektorem startéru, což způsobuje nepravidelné nebo slabé otáčení. Volnoběžka, která spojuje pastorek se setrvačníkem, může mít ploché nebo opotřebené plochy, což vede k protočení startéru bez roztočení motoru, zejména při teplotách pod 0 °C, kdy je třeba vyšší krouticí moment. Vadný pastorek může přeskakovat zuby ozubení, což někdy pomůže překonat zařazením rychlostního stupně a krátkým protočením startéru.

Zlomení hřídele převodovky startéru znemožňuje roztočení motoru úplně. Řešením jsou výměna volnoběžky, pastorku, uhlíků nebo kompletní repas či výměna startéru.

Poruchy spínací cívky a spínače startéru

Cvakání startéru bez otáčení často způsobují opálené kontakty ve víčku spínací cívky. Tyto kontakty se zahříváním deformují a ztrácejí schopnost pevného spojení, což znemožňuje sepnutí startéru. Oprava vyžaduje výměnu spínací cívky nebo náročnější opravu kontaktů, například nabodování nového materiálu pro zvětšení kontaktní plochy.

Další faktory ovlivňující startér

Moderní vozidla mohou zablokovat startér pomocí palubního počítače při detekci nedostatku paliva nebo jiných závad. Poruchy palivového systému (například nefunkční čerpadlo) a zapalovací soustavy (opotřebované svíčky, kabely) mohou zabránit nastartování i při správné funkci startéru. Bezpečnostní systémy vozidla mohou také zabránit spuštění motoru v případě aktivace alarmu nebo airbagu.

Diagnostika a údržba

Diagnostické přístroje umožňují přesné měření stavu zapalování, palivového systému a elektrických spojů. Při testování relé a startéru je nutné mít zařazený neutrál a vypnutý klíček zapalování, případně jej zapnout pro test. Přemostění relé pomocí izolovaného vodiče pomůže určit, zda relé selhává, ale dlouhodobé používání této metody není bezpečné kvůli riziku přehřátí a jiskření.

Tip: Pro koho se to hodí: majitelé starších vozidel s častými problémy startéru a relé. Pro koho NE: majitelé moderních aut s komplexní elektronikou, kde je lepší využít profesionální diagnostiku.

Pravidelná údržba a kontrola baterie, kabeláže a startéru pomáhá předcházet problémům. Pomalé startování a opakované cvakání jsou prvními příznaky začínající poruchy.

Elektrické příčiny a diagnostika startovacího relé

Startovací relé v automobilu přenáší signál z nízkonapěťového obvodu do vysokoproudového, aby spustilo startér motoru. Pro správnou funkci je klíčové měření odporu cívky a kontrola elektrických spojů. Následující postupy pomohou zjistit, jestli je startovací relé vadné a proč může cvakat, aniž by startér netočil motor.

Princip fungování startovacího relé

Startovací relé zprostředkovává přenos vysokého proudu ze zdroje přímo ke startéru na základě nízkonapěťového spínacího signálu. Při sepnutí relé se kontakt mezi svorkami 30 a 87 uzavře, čímž umožní startéru dostatek energie pro roztočení motoru. Pokud relé pouze cvaká, může to znamenat problém v elektrickém obvodu nebo vadnou cívku.

Testování a měření odporu cívky

Odpor cívky startovacího relé by měl být mezi 50 a 200 ohmy. K měření použijte multimetr nastavený na měření odporu a připojte ho mezi svorky 85 a 86 relé. Odchylka od tohoto rozsahu značí závadu cívky, což často způsobuje, že startér cvaká, ale netočí motor.

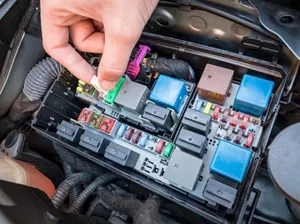

Kontrola spojení a poslech kliknutí relé

Při sepnutí relé by měla být mezi svorkami 30 a 87 uzavřená elektrická cesta s minimálním odporem. Současně je slyšet charakteristické kliknutí, které potvrzuje mechanické sepnutí kontaktů. Pokud relé cvaká, ale spojení není správné, doporučuji zkontrolovat svorky a kabeláž, protože špatné elektrické spoje jsou častou příčinou problémů se startérem.

1. Odpojte baterii – zajistěte bezpečnost před měřením elektrických obvodů.
2. Připojte multimetr na svorky 85 a 86 – změřte odpor cívky relé.
3. Přiložte napětí 12 V na cívku – ověřte sepnutí relé a poslechněte kliknutí.
4. Zkontrolujte spojení mezi svorkami 30 a 87 – odpor by měl být co nejnižší.
5. Zkontrolujte kabely a svorky – hledejte známky koroze nebo uvolnění kontaktů.

Tip: častou chybou je špatné zapojení nebo uvolněné svorky, což způsobuje, že startér cvaká, ale motor se netočí. Pro koho je tento test vhodný? Pro zkušenější kutily se základními znalostmi elektrotechniky, pro laiky doporučuji návštěvu servisu.

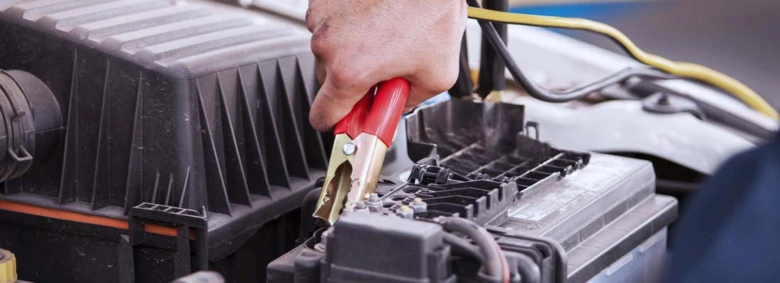

Kontrola a údržba baterie a elektrických spojů

Správné napětí baterie je klíčové pro funkci startéru. Plně nabitá baterie má napětí mezi 12,4 až 12,6 V, což umožňuje startovacímu relé spolehlivě sepnout a roztočit motor. Nízké napětí baterie často způsobuje, že startér cvaká, ale netočí, protože relé nedokáže dodat dostatečný proud pro roztočení motoru.

Kontrola svorek baterie a kabelů je další nezbytný krok. Oxidace na svorkách nebo uvolněné spoje vedou ke špatnému kontaktu, což může způsobit právě fenomén „startér cvaká ale netočí“. Proto je třeba svorky očistit od oxidace a pevně je utáhnout, aby proud mohl volně procházet.

Proč startér neotáčí motor a relé při startu cvaká

Pokud auto nestartuje a kontrolky svítí, může být problém ve startovacím relé, které cvaká, ale nedokáže spolehlivě přenést energii na startér. V takovém případě pomůže kontrola a případná výměna kabeláže nebo relé. Správné zapojení startovacího relé zajistí, že při stisku klíčku startér správně roztočí motor.

Tip: Jak vyzkoušet startér a relé bez demontáže – změřte napětí na svorkách baterie za chodu startéru; pokles pod 10 V signalizuje slabý zdroj nebo špatné spoje.

Mechanické závady startéru a jejich dopad

Mechanické závady startéru patří mezi nejčastější příčiny, proč startér cvaká, ale netočí motor. Tyto poruchy výrazně ovlivňují schopnost startéru roztočit motor, zejména při nízkých teplotách. Níže popisuji klíčové komponenty, jejich poruchy a jaké jsou příznaky nefunkčního startéru.

Jak opotřebení uhlíků ovlivňuje funkci startéru

Opotřebené uhlíky ve startéru snižují schopnost přenášet elektrický proud potřebný k roztočení motoru. Uhlíky působí jako kartáče, které vedou proud do rotoru startéru. Při jejich opotřebení dochází k přerušovanému kontaktu, což způsobuje vynechávání startéru, zejména při teplotách pod 0 °C. Nízké teploty zvyšují nároky na startér, protože motor je tužší a vyžaduje větší sílu pro roztočení. Proto je častou chybou ignorovat stav uhlíků, což vede k situaci, kdy startér cvaká ale netočí motor.

Vliv vadného pastorku na startér a motor

Pastorek startéru zajišťuje mechanické spojení se setrvačníkem motoru, aby startér motor roztočil. Vadný pastorek může způsobit neúplné zapojení, kdy zuby pastorku přeskakují nebo nesedí správně na ozubení setrvačníku. Tento problém vede k vynechávání startéru a k tomu, že motor se netočí, i když startovací relé cvaká. Při teplotách pod 0 °C se tato porucha projeví výrazněji, protože zvýšený mechanický odpor vyžaduje bezvadnou funkci pastorku.

Proč startér vynechává hlavně při nízkých teplotách?

Nízké teploty pod 0 °C zvyšují elektrický odpor v obvodech startéru a mechanický odpor pohyblivých částí, například volnoběžky a pastorku. To znamená, že startér potřebuje větší proud a mechanickou sílu k roztočení motoru. Pokud jsou uhlíky opotřebené nebo pastorek vadný, stav se ještě zhoršuje, protože tyto komponenty nepracují optimálně. To vysvětluje, proč auto při startování jen cvaká a nenačíná motor, i když startovací relé funguje správně.

Tip: Pro správnou diagnostiku je nutné vyzkoušet startér i relé na funkčnost a věnovat pozornost stavu uhlíků a pastorku. Častou chybou je výměna pouze relé, aniž by se zkontroloval samotný startér.

Poruchy spínací cívky a spínače startéru

Spínací cívka startéru řídí sepnutí elektromagnetického relé, které umožňuje přenos vysokého proudu z baterie na startér a tím roztočení motoru. Nejčastější příčinou situace, kdy startér cvaká, ale motor se netočí, jsou opálené kontakty uvnitř spínací cívky. Tyto kontakty vykazují zvýšený elektrický odpor, což snižuje proud potřebný k úplnému sepnutí relé. Výsledkem je charakteristické cvaknutí relé bez aktivace startéru.

Problém se spínací cívkou se projevuje zejména při měření napětí na cívce, které může být dostatečné, ale kvůli poškozeným kontaktům nedochází k sepnutí hlavního obvodu startéru. Opálené kontakty vznikají v důsledku jiskření a přehřívání během spínání vysokého proudu, což postupně zužuje kontaktní plochu a zhoršuje vodivost. Oprava vyžaduje výměnu celé spínací cívky, protože bezpečná obnova kontaktů je technicky náročná a nespolehlivá.

Tip: Častou chybou je ignorování stavu spínací cívky, což vede k zbytečné výměně startéru, přestože samotný motor startéru je funkční. Pro koho se výměna spínací cívky hodí? Především pro majitele starších vozidel, kde je spínací cívka samostatnou součástí startéru a projevují se příznaky cvakání bez otáčení motoru. U moderních vozidel s integrovanými startéry je vhodnější svěřit opravu odbornému servisu, protože spínací cívka bývá součástí komplexního modulu.

Vliv teploty a okolních podmínek na startér a relé

Extrémní teploty významně ovlivňují funkci startéru a startovacího relé. Nízké i vysoké teploty mohou být příčinou situace, kdy startér cvaká ale netočí nebo startér netočí motor přesto, že relé při startu cvaká.

Dopad nízkých teplot na startér

Při teplotách pod 0 °C se zvyšuje elektrický odpor v obvodu startéru, což ztěžuje průchod proudu. Startér tak vyžaduje větší sílu k roztočení motoru, což může vést k situaci, kdy startér cvaká ale netočí. Nízké teploty navíc ztuhují olej v motoru, což zvyšuje mechanický odpor a znesnadňuje startování. Proto je důležité zajistit správnou údržbu akumulátoru a zvolit vhodný motorový olej pro zimní období.

Vliv vysokých teplot na relé a startér

Teploty nad 40 °C mohou způsobit přehřátí startovacího relé, což vede k tepelnému poškození jeho kontaktních ploch. Přehřátí relé snižuje jeho životnost a může vyvolat závady, které se projeví jako cvakání relé bez roztočení startéru. V horkém počasí je proto vhodné kontrolovat stav relé a jeho upevnění, aby se zabránilo přehřátí. Přehřátí může být také důsledkem špatného kontaktu nebo vadného zapojení, což se pozná při diagnostice startéru a relé.

Bezpečné přemostění startovacího relé a jeho rizika

Přemostění startovacího relé pomocí izolovaného vodiče slouží jako rychlý diagnostický test, pokud startér cvaká, ale netočí motor. Tento postup pomůže zjistit, zda je problém ve startéru, nebo v relé. Přitom však platí, že dlouhodobé přemostění relé může způsobit přehřátí kontaktů a nebezpečné jiskření, které poškozuje elektrický systém vozidla.

1. Příprava vodiče – použijte krátký izolovaný vodič s odolností minimálně 1,5 mm² pro bezpečné spojení.
2. Odpojení baterie – před manipulací odpojte záporný pól akumulátoru, abyste předešli zkratu.
3. Identifikace kontaktů relé – najděte vývody spouštěcího signálu a napájení startéru podle schématu vozidla.
4. Přemostění kontaktů – pevně spojte vodičem kontakty relé, které přenášejí napětí na startér, na krátký moment.
5. Pozorování reakce – pokud startér začne točit, je pravděpodobně vadné relé; pokud ne, problém je ve startéru nebo jinde v okruhu.
6. Ukončení testu – ihned po testu přemostění přerušte, abyste zabránili přehřátí a jiskření.

Tip: Jak zapojit startovací relé správně, je klíčové nejen pro funkci startéru, ale i pro bezpečnost. Neprovádějte přemostění bez znalosti elektroinstalace vozu a vždy používejte izolované nástroje. Častou chybou je ponechat vodič připojený příliš dlouho, což vede k poškození relé a kabeláže. Tento test se hodí zejména pro zkušené kutily, pro běžné řidiče doporučuji návštěvu autoservisu.

Doporučené postupy pro diagnostiku moderních vozidel

Moderní vozidla často využívají pokročilé bezpečnostní systémy, které mohou zabránit startéru v otáčení i při cvakání startovacího relé. Tento stav nastává například při aktivaci imobilizéru, kdy řídicí jednotka motoru blokuje napájení startéru, nebo při nesprávné komunikaci mezi řídicím modulem a startovacím systémem. Diagnostika těchto závad vyžaduje použití specializovaných diagnostických přístrojů schopných číst chybové kódy z řídicích jednotek a analyzovat signály startéru i relé v reálném čase.

Jak diagnostikovat problémy se startérem a startovacím relé

Technik by měl nejprve změřit napětí na svorkách startovacího relé, které by mělo být při sepnutí 12 V, a změřit odpor cívky relé, který by se měl pohybovat mezi 50 a 200 ohmy. Cvakání relé bez roztočení startéru často signalizuje nedostatečné napětí nebo opotřebené kontakty, které zvyšují elektrický odpor a brání průtoku proudu potřebnému k roztočení motoru. Dalším krokem je kontrola stavu akumulátoru, přičemž klidové napětí by mělo být minimálně 12,4 V; nižší hodnoty znamenají vybitou nebo oslabenou baterii, která nemůže dodat potřebný proud. Zátěžový test startéru pomůže odhalit mechanické závady, například opotřebené uhlíky nebo vadnou volnoběžku, které způsobují, že startér neotáčí i přes správnou funkci relé.

Pokud ani po kontrole a případné výměně baterie, relé a kabeláže vozidlo nestartuje a kontrolky na přístrojové desce svítí normálně, je vhodné provést diagnostiku v autorizovaném servisu. Moderní systémy vozidel mohou blokovat startér z bezpečnostních důvodů, například při detekci poruchy imobilizéru, chyb v palubním počítači nebo nesprávném stavu palivového systému. Servisní diagnostika umožňuje přístup k pokročilým protokolům a resetování řídicích jednotek, což je nezbytné pro přesné určení příčiny problému a jeho odstranění.

Prevence a údržba startéru a relé

Pravidelná údržba startéru a relé výrazně prodlužuje jejich životnost a předchází častým poruchám, které se projevují například tím, že startér cvaká, ale netočí motor. Klíčovým bodem je kontrola baterie a jejích svorek minimálně jednou za 12 měsíců. Slabá baterie nebo zkorodované svorky mohou způsobit nedostatečný proud pro startovací relé, které pak sice cvaká, ale motor se neroztočí.

Přehřátí relé startéru je dalším častým důvodem snížené životnosti tohoto komponentu. Pokud relé opakovaně cvaká bez úspěšného roztočení motoru, dochází k jeho přetížení a zkrácení funkční doby. Proto je důležité včas diagnostikovat problémy se startérem a startovacím relé, abyste předešli vážnější závadě.

• Kontrolujte stav baterie a svorky každých 12 měsíců
• Sledujte, zda relé startéru necvaká opakovaně bez roztočení motoru
• Při podezření na špatný startér vyzkoušejte jeho funkčnost diagnostickým přístrojem
• Vyvarujte se opakovanému startování při slabé baterii, které způsobuje přehřátí relé

Jak funguje startovací relé a proč může způsobovat cvakání

Startovací relé přepíná silný proud do startéru, aby roztočil motor. Pokud relé cvaká, ale startér netočí motor, často to znamená slabý proud nebo mechanickou závadu startéru. Včasná údržba a správná diagnostika pomáhají tyto problémy eliminovat.

Časté dotazy k problémům se startérem a relé

Otázka: Jak poznat špatný startovací relé?

Špatné relé často cvaká, ale přenos proudu je slabý nebo žádný, odpor cívky bývá mimo rozmezí 50-200 ohmů a spojení mezi svorkami 30 a 87 je nevodivé.

Otázka: Jak se projevuje nefunkční startér?

Nefunkční startér způsobuje cvakání relé, pomalé startování nebo úplné neotáčení motoru, přičemž problémy se často zhoršují při teplotách pod 0 °C.

Otázka: Co dělá startovací relé?

Relé startéru přepíná vysoký proud z baterie ke startéru na základě nízkonapěťového signálu ze spínače zapalování.

Otázka: Jak zapojit startovací relé správně?

Svorky 85 a 86 připojte na spínač zapalování, svorky 30 a 87 propojují baterii se startérem; přemostění relé použijte pouze při diagnostice.

Otázka: Proč startér netočí, ale relé cvaká?

Příčinou bývá slabá baterie pod 12,4 V, poškozené kontakty relé nebo mechanická závada startéru.

Otázka: Jak správně otestovat startér?

Použijte multimetr ke kontrole napětí, přemostěte relé pro ověření funkce a zkontrolujte opotřebení uhlíků či pastorku.

Otázka: Může auto nastartovat bez startovacího relé?

Technicky ano, ale chybějící relé zvyšuje riziko poškození elektrického obvodu a není to doporučené řešení.

Otázka: Jaké jsou příznaky vadného spínacího cívky?

Cvakání bez sepnutí startéru a opálené kontakty signalizují poškození cívky, která vyžaduje opravu nebo výměnu.

Otázka: Jak přemostit startovací relé bezpečně?

Použijte izolovaný vodič k dočasnému spojení svorek 30 a 87, nikdy neponechávejte přemostění dlouhodobě kvůli přehřátí.

Otázka: Jak často kontrolovat startér a relé?

Doporučuje se provádět kontrolu a údržbu minimálně jednou za 12 měsíců, včetně čištění kontaktů a testování funkce.

Otázka: Jak zjistit, zda je baterie příčinou problému se startérem?

Měřte napětí baterie; hodnota pod 12,4 V značí nedostatečné napájení startéru.

Otázka: Jaké jsou nejčastější mechanické závady startéru?

Opotřebení uhlíků a poškození pastorku patří mezi nejčastější příčiny neotáčení startéru.

Otázka: Jak ovlivňuje teplota okolí funkci startéru a relé?

Nízké teploty zvyšují odpor kontaktů a tuhnutím maziva zpomalují otáčení startéru, což způsobuje cvakání relé.

Otázka: Jak bezpečně přemostit startovací relé bez rizika poškození?

Použijte izolační nástroje a přemostěte kontakty relé krátce, aby nedošlo ke zkratu nebo poškození elektroinstalace.

Otázka: Jak provést diagnostiku spínací cívky startéru?

Změřte odpor cívky, který by měl být mezi 0,5 a 2 ohmy; hodnoty mimo tento rozsah indikují závadu.

Otázka: Jak často by měla probíhat údržba startéru a relé?

Kontrola se doporučuje každých 20 000 km nebo při prvních příznacích problémů se startováním.

Otázka: Jaké elektrické příčiny mohou způsobit, že relé cvaká, ale startér se neotáčí?

Špatné elektrické spoje, oxidace kontaktů nebo poškozená kabeláž snižují proud potřebný k sepnutí startéru.

Otázka: Jaký je správný postup při diagnostice moderních vozidel se startérem?

Začněte načtením chybových kódů diagnostickým scanerem, poté prověřte mechanické i elektrické spoje startéru a relé.

Tip: Problém se startérem často vzniká kvůli zaneseným nebo korodovaným elektrickým spojům; pravidelná kontrola a čištění kontaktů prodlužuje životnost komponent. Pro vozy s častým cvakáním relé a startérem netočícím motor doporučuji konzultaci s autoservisem, protože mechanické závady vyžadují odborný zásah.
