Tlak v potrubí Common Rail je klíčovým parametrem pro správnou funkci moderních dieselových motorů, dosahuje hodnot až 2000 barů. Správné měření tlaku paliva umožňuje přesnou diagnostiku poruch vysokotlakého čerpadla i celého systému. Naučíte se, jak tlak v Common Rail efektivně změřit a na co si dát pozor při měření.
To hlavní z článku
- Tlak v potrubí Common Rail se pohybuje mezi 1 350 a 2 000 bary v závislosti na generaci systému.
- První generace Common Rail z roku 1997 pracovala s tlakem kolem 1 350 barů, nejnovější systémy dosahují až 2 000 barů.
- Tlak je udržován centrálním vysokotlakým čerpadlem a regulován ventily tlaku v railu.
- Měření tlaku probíhá pomocí snímače tlaku umístěného přímo v high-pressure railu.
- Piezoelektrické vstřikovače vyžadují přetlak v palivovém vedení kolem 10 barů, elektromagnetické přibližně 2 bary.
Jaký je běžný tlak v potrubí Common Rail během provozu?
Tlak v potrubí Common Rail se běžně pohybuje mezi 1 350 a 2 000 bary, přičemž přesná hodnota závisí na konkrétní generaci systému a provozních podmínkách motoru. Vysokotlaké čerpadlo Common Rail udržuje tento tlak, který řídí elektronická řídicí jednotka podle aktuální potřeby vstřikování paliva. Obvyklý tlak v common rail vstřikovacím systému je zásadní pro správné dávkování paliva a optimální výkon motoru.
Vývoj generací Common Rail systémů přinesl zvyšování maximálního tlaku v potrubí, což umožnilo lepší atomizaci paliva a snížení emisí. Starší systémy pracovaly s tlaky kolem 1 350 barů, novější až s tlakem přes 2 000 barů, což výrazně zlepšuje účinnost spalování. Tlak paliva v common rail systému se proto liší podle typu motoru a použité technologie vstřikovačů, například piezoelektrických nebo elektromagnetických.
- Generace systému ovlivňuje maximální tlak v potrubí Common Rail
- Vysokotlaké čerpadlo Common Rail zajišťuje udržení potřebného tlaku
- Elektronická řídicí jednotka přesně reguluje vstřikovací tlak podle jízdních podmínek
Jaký je tlak v potrubí Common Rail během startu motoru?
Při startu motoru je tlak common rail palivové soustavy nižší, obvykle kolem 200 až 400 barů, a postupně roste na provozní hodnoty po nastartování.
Jak funguje regulace tlaku v systému Common Rail?
Regulace tlaku v systému Common Rail je klíčová pro správnou funkci vstřikování paliva a stabilitu motoru. Tlak v potrubí se udržuje pomocí vysokotlakého čerpadla a regulačních ventilů, které jsou řízeny elektronickou řídicí jednotkou (ŘJ). Následující podkapitoly vysvětlují, jak jednotlivé komponenty spolupracují a jak se projevuje případný problém s regulátorem tlaku.
Jak centrální vysokotlaké čerpadlo udržuje tlak v Common Rail?
Vysokotlaké čerpadlo common rail vytváří tlak paliva v rozmezí 1 350 až 2 000 barů, který je nezbytný pro efektivní vstřikování do spalovací komory. Čerpadlo nasává palivo z palivové nádrže a stlačuje ho do společného zásobníku tlaku, tzv. railu. Elektronická řídicí jednotka motoru upravuje výkon čerpadla podle aktuální potřeby motoru, například při změně otáček nebo zatížení, aby tlak v potrubí odpovídal požadavkům vstřikovacího procesu. Tento přesný tlak umožňuje piezoelektrickým a elektromagnetickým vstřikovačům přesné dávkování paliva.
Jak ventily regulují přebytečný tlak v palivovém systému?
Ventil regulace tlaku v systému Common Rail přepouští přebytečné palivo zpět do nádrže nebo do sacího potrubí, čímž udržuje tlak v railu v rámci bezpečného rozsahu 1 350 až 2 000 barů. Tento proces zabraňuje přetlakování, které by mohlo poškodit vysokotlaké čerpadlo nebo vstřikovače a negativně ovlivnit výkon motoru. Elektronická řídicí jednotka neustále monitoruje tlak paliva a řídí ventil podle aktuálních hodnot senzoru tlaku.
| Komponenta | Funkce | Tlak paliva (bar) |
|---|---|---|
| Vysokotlaké čerpadlo | Generuje vysoký tlak paliva | 1 350-2 000 |
| Ventil regulace tlaku | Přepouští přebytečné palivo | Udržuje tlak v rozsahu |
| Elektronická řídicí jednotka | Řídí čerpadlo a ventil, kontroluje tlak | Monitoruje tlak průběžně |
Tip: Častou chybou je zanedbání diagnostiky common rail tlaku při podezření na vadný regulátor tlaku common rail, což může vést k nerovnoměrnému vstřikování a zvýšené spotřebě paliva.
Jaké jsou metody měření tlaku v potrubí Common Rail?
Měření tlaku v potrubí Common Rail je klíčové pro správnou funkci palivového systému a diagnostiku případných poruch. Tlak paliva v railu sleduje snímač tlaku, jehož data jsou zpracovávána diagnostickým přístrojem, který umožňuje přesné stanovení aktuálních hodnot a případnou kalibraci systému.
Jaké typy snímačů tlaku se používají v potrubí Common Rail?
V potrubí Common Rail se nejčastěji používají piezoelektrické a odporové snímače tlaku. Piezoelektrické snímače vytvářejí elektrické napětí úměrné mechanickému tlaku, což umožňuje rychlé a přesné měření tlaků v rozsahu 1 350 až 2 000 barů, který je běžný u Common Rail systémů. Odporové snímače pracují na principu změny elektrického odporu při deformaci snímací membrány a jsou rovněž odolné vůči vysokým teplotám a vibracím motoru. Tyto vlastnosti dovolují spolehlivé sledování Common Rail tlaku paliva i při zatížení vysokotlakým čerpadlem Common Rail. Správný výběr snímače je důležitý pro stabilní měření a včasné odhalení problémů, například vadného regulátoru tlaku Common Rail, který může způsobit nesprávné hodnoty tlaku v potrubí.
Jak používat diagnostické přístroje pro měření tlaku v Common Rail?
Diagnostické přístroje se připojují k palubnímu diagnostickému portu vozidla a přijímají signály ze snímače tlaku v railu. Tyto přístroje zobrazují aktuální tlak paliva a umožňují jeho přesné měření common rail, což je nezbytné pro kontrolu správné funkce vysokotlakého čerpadla Common Rail a celého vstřikovacího systému s piezoelektrickými vstřikovači. Postup měření tlaku v common rail palivovém potrubí zahrnuje několik kroků:
- Připojení diagnostického přístroje – k OBD portu vozidla pro komunikaci se snímačem tlaku.
- Aktivace měření – spuštění režimu sledování tlaku paliva v softwaru přístroje.
- Kalibrace přístroje – nastavení výchozích hodnot pro zvýšení přesnosti měření.
- Sledování hodnot tlaku – během startu motoru a běžného provozu, kdy tlak v potrubí Common Rail dosahuje typicky 1 350 až 2 000 barů.
- Vyhodnocení výsledků – kontrola naměřených hodnot a porovnání s výrobními normami.
Tip: Na co si dát pozor při měření tlaku paliva common rail? Častou chybou je nedostatečná kalibrace diagnostického přístroje, která může vést k nesprávným hodnotám a mylné diagnostice. Pro koho se měření hodí? Především pro servisní techniky a diagnostiky, nikoli pro laiky bez specializovaného vybavení.
Jak interpretovat naměřené hodnoty tlaku a diagnostikovat poruchy?
Správná interpretace naměřených hodnot tlaku paliva v systému Common Rail umožňuje včas odhalit závady a předejít vážným poruchám motoru. Tlak v potrubí Common Rail se u moderních vozidel pohybuje mezi 1 350 a 2 000 bary, přičemž jeho pokles pod tuto hranici často signalizuje poruchy vysokotlakého čerpadla, vadný regulátor tlaku nebo snímač tlaku. Tyto závady vedou ke snížení výkonu motoru a mohou způsobit další komplikace, například aktivaci nouzového režimu.
Jak poznat nízký tlak v Common Rail?
Nízký tlak v potrubí Common Rail se projevuje výraznou ztrátou výkonu motoru, cukáním, obtížným startem a nepravidelným chodem motoru. Dalšími příznaky jsou zhoršená akcelerace a kolísání otáček. Tyto symptomy bývají doprovázeny chybovými kódy v řídicí jednotce, které lze zjistit diagnostikou tlaku common rail. Nejčastější příčinou nízkého tlaku jsou poruchy vysokotlakého čerpadla, poškozené piezoelektrické nebo elektromagnetické vstřikovače a zanesený palivový filtr common rail.
Typické chybové kódy a jejich význam
Chybový kód P0087 indikuje nízký tlak paliva v potrubí Common Rail, často způsobený vadným regulátorem tlaku, který nedokáže udržet požadovaný tlak v rozmezí 1 350-2 000 barů. Další chybové kódy mohou signalizovat poruchy vysokotlakého čerpadla nebo zanesení palivového filtru common rail. Diagnostika tlaku common rail je nezbytná pro přesné určení vadné součástky a správnou opravu. Mezi nejčastější závady patří:
- vadný regulátor tlaku common rail, který selhává v udržení stabilního tlaku
- poškozené piezoelektrické nebo elektromagnetické vstřikovače vyžadující specifický přetlak (2 bary u elektromagnetických, 10 barů u piezoelektrických)
- zanesený palivový filtr common rail omezující průtok paliva a snižující tlak v railu
Tip: Častou chybou je ignorování pravidelné výměny palivového filtru common rail, což vede k postupnému poklesu tlaku a poškození vstřikovačů i vysokotlakého čerpadla.
Diagnostika tlaku v potrubí Common Rail vyžaduje použití specializovaného snímače tlaku, který měří tlak přímo v railu. Tento údaj je klíčový pro elektronickou řídicí jednotku, která podle něj reguluje vstřikování paliva. Pro koho se měření hodí: zejména pro majitele vozidel s dieselovými motory vybavenými Common Rail systémem, kteří zaznamenají výše uvedené příznaky. Naopak měření tlaku není vhodné provádět bez potřebného diagnostického vybavení nebo zkušeností, protože nesprávná interpretace může vést k zbytečným opravám.
Odborná rada: Pravidelná diagnostika a kontrola tlaku paliva v systému Common Rail výrazně snižuje riziko rozsáhlých mechanických poškození motoru a prodlužuje životnost vstřikovačů i vysokotlakého čerpadla.
Jaký vliv má teplota paliva a okolí na tlak Common Rail?
Teplota paliva přímo ovlivňuje viskozitu paliva, což má za následek změny tlaku v potrubí Common Rail. Nižší teplota zvyšuje viskozitu, což může vést k vyššímu odporu proudění paliva a tím i k odlišným hodnotám tlaku. Naopak vyšší teplota snižuje viskozitu a zjednodušuje průtok, čímž se tlak v railu může snížit. Tyto změny jsou klíčové pro správné měření tlaku paliva v common rail systému, protože snímače tlaku reagují na aktuální podmínky a jejich přesnost závisí na stabilním prostředí.
Při diagnostice common rail tlaku je proto nutné brát v úvahu teplotu paliva i okolního prostředí. Nesprávné podmínky mohou způsobit mylné hodnoty a vést k falešným závěrům o stavu vysokotlakého čerpadla common rail nebo vadného regulátoru tlaku common rail. Pro přesné měření tlaku je vhodné provádět kontrolu při standardních provozních teplotách paliva.
| Teplota paliva (°C) | Viskozita paliva (mm²/s) | Dopad na tlak Common Rail (bar) |
|---|---|---|
| 5,5 | Vyšší tlak kvůli zvýšenému odporu | |
| 40 | 3,0 | Standardní tlak při běžném provozu |
| 80 | 1,5 | Nižší tlak kvůli snížené viskozitě |
Jak správně měřit tlak paliva v common rail
Pro správné měření tlaku paliva v common rail doporučuji zajistit, aby teplota paliva byla v rámci běžného provozního rozsahu (30-50 °C). Měření mimo tento rozsah může zkreslit výsledky a ovlivnit hodnocení funkce piezoelektrických vstřikovačů nebo elektromagnetických vstřikovačů. Bez zohlednění teplotních vlivů je také obtížné spolehlivě jak zkontrolovat tlak paliva v common rail bez diagnostiky.
Jaké bezpečnostní postupy dodržovat při měření tlaku?
Při měření tlaku v potrubí Common Rail je nezbytné dodržovat přísná bezpečnostní opatření vzhledem k vysokému tlaku paliva, který dosahuje až 2000 barů. Tento tlak představuje riziko vážného poranění, proto je povinné používat ochranné brýle, chemicky odolné rukavice a ochranný oděv z materiálů odolných proti průniku paliva. Použití speciálních certifikovaných měřicích přístrojů určených pro Common Rail systémy výrazně snižuje riziko úniku paliva a poškození komponentů.
Při přípravě na měření je klíčové pevné a správné upevnění měřicího senzoru na vysokotlaké potrubí, aby nedošlo k uvolnění paliva pod tlakem nebo k poškození vysokotlakého čerpadla Common Rail. Diagnostiku tlaku vždy provádějte na vypnutém motoru v dobře větraném prostoru, aby se minimalizovalo riziko vzniku hořlavých par a zranění. Start motoru během měření je nebezpečný, protože tlak paliva v railu může během startu přesahovat běžných 1350-2000 barů a způsobit nečekaný výstřik paliva.
- Používejte výhradně certifikované měřicí přístroje s kalibrací pro tlakové rozsahy Common Rail systému
- Zkontrolujte a případně vyměňte palivový filtr Common Rail před měřením, protože zanesený filtr může zkreslit výsledky a poškodit měřicí přístroj
- Vyhněte se kontaktu s palivem během startu motoru, kdy tlak v potrubí dosahuje nejvyšších hodnot (až 2000 barů)
- Neprovádějte zásahy do systému Common Rail za chodu motoru bez odpovídajících odborných znalostí a vybavení
Tip: Vadný regulátor tlaku Common Rail nebo nesprávně fungující piezoelektrické vstřikovače mohou způsobit kolísání a nesprávné hodnoty tlaku, což zvyšuje riziko chybného měření a může vést k poškození měřicího zařízení nebo úrazu.
Častá chyba: Nedostatečné upevnění měřicího senzoru často způsobuje únik paliva pod vysokým tlakem, což může vést k vážným zraněním a poškození systému.
Pro koho se to hodí: Měření tlaku v Common Rail potrubí je vhodné pro zkušené mechaniky a diagnostiky vybavené odpovídajícími nástroji a znalostmi.
Pro koho NE: Nedoporučuje se provádět měření bez specializovaného vybavení a školení, zejména laikům nebo v domácích podmínkách bez profesionálního zázemí.
Časté dotazy k tlaku v potrubí Common Rail a jeho měření
Otázka: Jaký je tlak v common rail během běžného provozu?
Běžný tlak se pohybuje mezi 1 350 a 2 000 bary v závislosti na generaci a typu systému. Moderní vysokotlaké čerpadlo common rail udržuje tlak přibližně kolem 1 600-2 000 barů pro optimální vstřikování.
Otázka: Kolik barů má common rail u starších a novějších systémů?
První generace common rail systémů měla tlak kolem 1 350 barů, zatímco novější systémy dosahují až 2 000 barů, což umožňuje lepší atomizaci paliva a nižší emise.
Otázka: Jak změřit tlak v potrubí common rail?
Postup měření tlaku v common rail palivovém potrubí vyžaduje připojení speciálního snímače tlaku a diagnostického přístroje k palivovému systému. Naměřené hodnoty je třeba porovnat s výrobními normami.
Otázka: Jak poznat špatné vstřiky common rail podle tlaku?
Nízký tlak v potrubí common rail často signalizuje poškozené nebo netěsné vstřikovače. Projevuje se ztrátou výkonu motoru a chybovým kódem P0087, který diagnostika common rail tlaku zachytí.
Otázka: Jak často měnit palivový filtr u common rail systému?
Doporučená interval výměny palivového filtru common rail je každých 30 000 km, ale v náročnějších podmínkách třeba častěji, aby se zabránilo ucpání a poklesu tlaku.
Otázka: Jaký vliv má teplota paliva na tlak v systému common rail?
Teplota paliva ovlivňuje viskozitu a tlak – pod 0 °C tlak roste kvůli zhoustnutí paliva, nad 60 °C tlak klesá, což může zkreslit výsledky měření tlaku common rail.
Otázka: Jaké jsou bezpečnostní zásady při měření tlaku v common rail?
Při měření tlaku používejte ochranné brýle a rukavice, motor nechte vychladnout a dodržujte pokyny výrobce kvůli nebezpečí vysokotlakého paliva, které může způsobit zranění.
Otázka: Jak poznat vadný regulátor tlaku v common rail?
Vadný regulátor tlaku common rail se projevuje kolísáním tlaku, snížením výkonu a chybovým kódem P0087. Diagnostika common rail tlaku potvrdí nesprávnou regulaci.
Otázka: Lze změřit tlak common rail bez diagnostiky?
Základní kontrolu tlaku common rail bez plné diagnostiky lze provést manuálními měřidly, ale přesné měření a analýzu chyb zajistí pouze diagnostický přístroj.

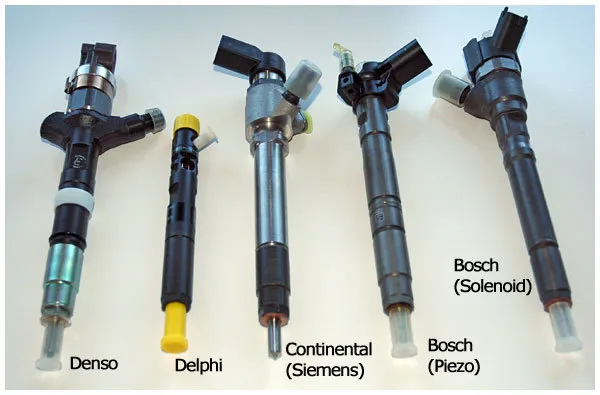

Otázka: Jaký je rozdíl v tlaku mezi piezoelektrickými a elektromagnetickými vstřikovači?
Piezoelektrické vstřikovače vyžadují přetlak asi 10 barů pro aktivaci, elektromagnetické kolem 2 barů. Piezoelektrické mají rychlejší odezvu a přesnější dávkování paliva.
Otázka: Co znamená chybový kód P0087?
Kód P0087 označuje nízký tlak paliva v potrubí common rail, často způsobený vadným regulátorem tlaku nebo poruchou vysokotlakého čerpadla common rail.
Otázka: Jak se liší tlak common rail u osobních a nákladních vozidel?
Nákladní vozidla používají tlak až do 2 000 barů kvůli vyšším výkonům, osobní automobily mají obvykle tlak v rozmezí 1 350-1 600 barů.
Otázka: Jak kalibrovat měření tlaku v common rail systému?
Kalibrace měření tlaku common rail probíhá diagnostickými přístroji podle výrobních standardů, což zajišťuje přesnost a správné fungování systému.
Otázka: Jaký je vliv nekvalitního paliva na tlak v common rail?
Nekvalitní palivo může zanášet palivový filtr common rail a poškodit vstřikovače či čerpadlo, což vede k nesprávným tlakům a poruchám systému.
Otázka: Jak postupovat při podezření na nízký tlak v common rail?
Nejprve vyměňte palivový filtr, poté proveďte diagnostiku common rail tlaku a pokud problémy přetrvávají, obraťte se na specializovaný servis.
Otázka: Jaké jsou typické hodnoty tlaku paliva common rail při startu motoru?
Při startu motoru tlak v potrubí common rail bývá mezi 200 a 300 bary, což je výrazně nižší než během běžného provozu.
Otázka: Jak funguje regulace tlaku v systému common rail?
Regulace tlaku common rail probíhá pomocí elektromagnetického regulátoru, který udržuje tlak v rozmezí 1 600-2 000 barů podle aktuální potřeby motoru.
Otázka: Jaké jsou hlavní příznaky vysokého tlaku paliva v common rail systému?
Vysoký tlak, často přesahující 2 200 barů, může způsobit tvrdý chod motoru a nadměrné kouření, což signalizuje poruchu regulátoru tlaku common rail.
